Hướng dẫn sửa lỗi ERR40-8110 trên xe nâng điện Komatsu FB10/13/14/15/18/20-12

Lỗi ERR40-8110 xuất hiện khi bảng đồng hồ của xe nâng điện Komatsu phát hiện bất thường trong quá trình truyền thông CAN. Theo tài liệu kỹ thuật, hệ thống nhận dữ liệu quá lâu hoặc không thể hoàn tất quá trình trao đổi dữ liệu.

Lỗi này có thể liên quan đến giắc nối, dây điện truyền thông CAN hoặc một trong các bộ điều khiển trên xe. Vì vậy, kỹ thuật viên cần kiểm tra tuần tự từng vị trí để xác định chính xác khu vực hư hỏng.

Lỗi ERR40-8110 áp dụng cho những xe nâng nào?

Quy trình trong bài viết được áp dụng cho các mẫu xe nâng điện Komatsu dòng “-12”, gồm:

• Xe nâng điện 1 tấn Komatsu FB10-12.
• Xe nâng điện 1.3 tấn Komatsu FB13-12.
• Xe nâng điện 1.4 tấn Komatsu FB14-12.
• Xe nâng điện 1.5 tấn Komatsu FB15-12.
• Xe nâng điện 1.8 tấn Komatsu FB18-12.
• Xe nâng điện 2 tấn Komatsu FB20-12.

ERR40-8110 là lỗi gì?

Tên đầy đủ của mã lỗi trong tài liệu:

ERR40-8110: Abnormal CAN Communication Process of Meter Panel

Có thể hiểu là:

Bất thường quá trình truyền thông CAN của bảng đồng hồ – không khả dụng hoặc thời gian nhận dữ liệu quá dài.

Khi xảy ra lỗi, bảng đồng hồ không thể trao đổi dữ liệu bình thường với các bộ điều khiển thông qua đường truyền CAN.

Nguyên nhân gây lỗi ERR40-8110

Theo tài liệu kỹ thuật, nội dung hư hỏng chính là:

• Giắc của mạch truyền thông CAN tiếp xúc kém.
• Chân giắc bị lỏng, bẩn hoặc oxy hóa.
• Dây truyền thông CAN bị chập mạch.
• Dây điện hoặc giắc nối bị đứt, hư hỏng.
• Một thiết bị hay bộ điều khiển trên mạng CAN gặp sự cố.

Dụng cụ cần chuẩn bị

Kỹ thuật viên nên chuẩn bị:

• Đồng hồ vạn năng có chức năng đo điện trở.
• Dung dịch vệ sinh hoặc phục hồi tiếp điểm điện.
• Sơ đồ chân giắc trong tài liệu sửa chữa.
• Dụng cụ tháo giắc và kiểm tra dây điện.
• Thiết bị bảo hộ cách điện phù hợp.

Lưu ý an toàn trước khi kiểm tra

Xe nâng điện sử dụng bộ ắc quy có điện áp và dòng điện lớn. Trước khi tháo giắc hoặc đo điện trở, cần:

1. Đỗ xe trên nền phẳng và hạ càng xuống vị trí an toàn.
2. Kéo phanh tay, đưa công tắc tiến–lùi về vị trí trung gian.
3. Tắt khóa điện.
4. Ngắt giắc bình điện theo đúng quy trình an toàn.
5. Chờ hệ thống xả điện trước khi tháo các đầu nối.
6. Không đo điện trở khi mạch vẫn đang có điện.

Việc sửa chữa nên được thực hiện bởi kỹ thuật viên có chuyên môn về xe nâng điện và hệ thống CAN.

Quy trình kiểm tra và sửa lỗi ERR40-8110

Bước 1: Kiểm tra giắc bảng đồng hồ

Kiểm tra trực quan các giắc nối và chân giắc của bảng đồng hồ, tập trung vào các dấu hiệu:

• Giắc bị tuột hoặc chưa cắm hết.
• Chốt khóa giắc bị hỏng.
• Chân giắc lỏng, cong hoặc tụt vào trong.
• Tiếp điểm bẩn, ẩm hoặc oxy hóa.
• Dây điện bị kéo căng, cọ xát hay đứt gần đầu giắc.

Tiêu chuẩn: Giắc không bị rời và các chân giắc không bị lỏng.

• Nếu đạt yêu cầu: chuyển sang bước 2.
• Nếu không đạt: vệ sinh giắc bằng dung dịch phục hồi tiếp điểm, sửa chân giắc và cắm lại chắc chắn.

Sau khi xử lý, bật lại xe và kiểm tra xem mã lỗi còn xuất hiện hay không.

Bước 2: Đo điện trở tại đầu nối Service Tool

Giữ nguyên trạng thái kết nối của tất cả thiết bị trên xe, sau đó đo điện trở giữa:

• Chân số 2 của giắc Service Tool – dây màu xanh lá.
• Chân số 3 của giắc Service Tool – dây màu xanh dương.

Giá trị tiêu chuẩn: 40–70 Ω.

• Nếu điện trở nằm trong khoảng 40–70 Ω: tiến hành bước 3 và các bước tiếp theo; đồng thời kiểm tra khả năng chập mạch trên dây truyền thông CAN.
• Nếu điện trở không đạt: sửa chữa hoặc thay dây điện CAN.

Giá trị ngoài tiêu chuẩn có thể cho thấy dây CAN bị đứt, chập hoặc điện trở kết cuối của mạng CAN không bình thường.

Bước 3: Kiểm tra đường CAN tại bảng đồng hồ

Ngắt giắc bảng đồng hồ rồi đo điện trở giữa:

• Chân số 11 của bảng đồng hồ – dây màu xanh lá.
• Chân số 9 của bảng đồng hồ – dây màu xanh dương.

Giá trị tiêu chuẩn: 20–100 kΩ.

• Nếu đạt tiêu chuẩn: chuyển sang bước 4.
• Nếu không đạt: sửa chữa hoặc thay thế thiết bị, dây điện hay đầu nối liên quan tại khu vực bảng đồng hồ.

Khi đo, cần nhìn đúng phía tiếp xúc của giắc để tránh nhầm số chân.

Bước 4: Kiểm tra đường CAN tại bộ điều khiển di chuyển bên phải

Ngắt giắc và đo điện trở đường truyền CAN tại bộ điều khiển di chuyển bên phải, giắc CN3-D1:

• Chân số 9 – dây màu xanh lá.
• Chân số 3 – dây màu xanh dương.

Giá trị tiêu chuẩn: 20–100 kΩ.

• Nếu đạt tiêu chuẩn: chuyển sang bước 5.
• Nếu không đạt: sửa chữa hoặc thay thế thiết bị, giắc nối hay đoạn dây liên quan.

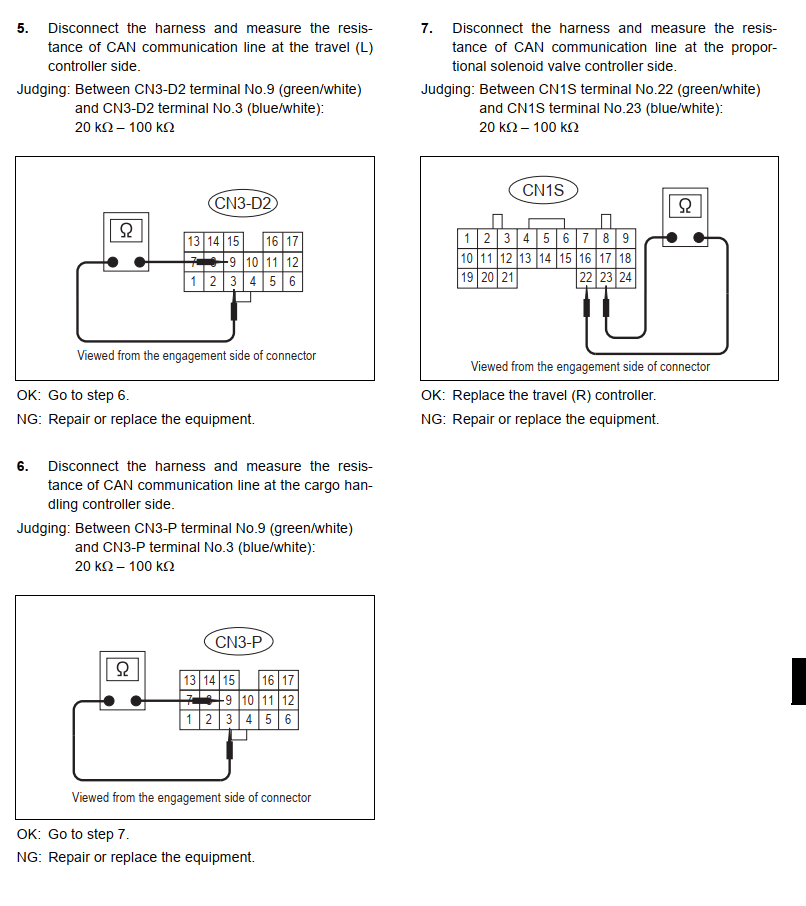

Bước 5: Kiểm tra đường CAN tại bộ điều khiển di chuyển bên trái

Ngắt giắc và đo điện trở tại bộ điều khiển di chuyển bên trái, giắc CN3-D2:

• Chân số 9 – dây xanh lá sọc trắng.
• Chân số 3 – dây xanh dương sọc trắng.

Giá trị tiêu chuẩn: 20–100 kΩ.

• Nếu đạt tiêu chuẩn: chuyển sang bước 6.
• Nếu không đạt: sửa chữa hoặc thay thế thiết bị, giắc nối hay dây điện liên quan.

Bước 6: Kiểm tra đường CAN tại bộ điều khiển nâng hạ

Ngắt giắc và đo điện trở đường truyền CAN tại bộ điều khiển nâng hạ, giắc CN3-P:

• Chân số 9 – dây xanh lá sọc trắng.
• Chân số 3 – dây xanh dương sọc trắng.

Giá trị tiêu chuẩn: 20–100 kΩ.

• Nếu đạt tiêu chuẩn: chuyển sang bước 7.
• Nếu không đạt: sửa chữa hoặc thay thế thiết bị, giắc nối hay dây điện liên quan.

Bước 7: Kiểm tra tại bộ điều khiển van điện từ tỷ lệ

Ngắt giắc và đo điện trở đường truyền CAN tại bộ điều khiển van điện từ tỷ lệ, giắc CN1S:

• Chân số 22 – dây xanh lá sọc trắng.
• Chân số 23 – dây xanh dương sọc trắng.

Giá trị tiêu chuẩn: 20–100 kΩ.

Theo lưu đồ trong tài liệu:

• Nếu kết quả đo đạt tiêu chuẩn: kiểm tra và thay thế bộ điều khiển di chuyển bên phải khi đã xác nhận bộ phận này hư hỏng.
• Nếu kết quả không đạt: sửa chữa hoặc thay thế thiết bị, giắc nối hay đoạn dây liên quan.

Không nên thay bộ điều khiển chỉ dựa trên mã lỗi. Trước tiên phải kiểm tra nguồn điện, mass, dây CAN, giắc nối và xác nhận các giá trị đo theo tài liệu.

Bảng thông số kiểm tra nhanh lỗi ERR40-8110

Cách xử lý theo kết quả đo

Điện trở tại Service Tool không đạt 40–70 Ω

Cần kiểm tra:

• Dây CAN có bị đứt hoặc chập không.
• Các đầu giắc có bị lỏng hay oxy hóa không.
• Dây CAN có chạm nguồn dương hoặc mass không.
• Các bộ điều khiển có được kết nối đầy đủ không.
• Điện trở kết cuối trên mạng CAN có bình thường không.

Điện trở tại một bộ điều khiển không đạt 20–100 kΩ

Khu vực bộ điều khiển hoặc nhánh dây đang đo có khả năng bị hư hỏng. Hãy kiểm tra dây và giắc trước; chỉ thay bộ điều khiển sau khi đã loại trừ hoàn toàn lỗi dây dẫn.

Các giá trị đều đạt nhưng ERR40-8110 vẫn xuất hiện

Khi đó cần:

1. Kiểm tra chập mạch trên toàn bộ dây CAN.
2. Kiểm tra nguồn cấp và đường mass của bảng đồng hồ.
3. Lắc nhẹ từng đoạn dây trong khi đo để phát hiện lỗi chập chờn.
4. Kiểm tra các chân giắc bị giãn hoặc tiếp xúc không ổn định.
5. Xác nhận tình trạng của bộ điều khiển di chuyển bên phải theo lưu đồ tài liệu.

Kiểm tra xe sau khi sửa chữa

Sau khi khắc phục lỗi:

1. Cắm lại toàn bộ giắc đúng vị trí và khóa chắc chắn.
2. Kết nối lại bình điện.
3. Bật khóa điện và quan sát bảng đồng hồ.
4. Kiểm tra mã ERR40-8110 còn xuất hiện hay không.
5. Thử chức năng di chuyển, nâng hạ và điều khiển van trong khu vực an toàn.
6. Kiểm tra lại giắc và dây điện nếu lỗi xuất hiện khi xe rung hoặc đánh lái.

Câu hỏi thường gặp về lỗi ERR40-8110

Lỗi ERR40-8110 có khiến xe không di chuyển không?

Có thể. Khi quá trình truyền thông CAN bị gián đoạn, bảng đồng hồ và các bộ điều khiển không trao đổi dữ liệu bình thường. Xe có thể khóa một số chức năng hoặc hoạt động không ổn định để bảo vệ hệ thống.

Có thể xóa lỗi bằng cách tắt rồi bật khóa điện không?

Tắt và bật lại khóa điện có thể làm mã lỗi tạm thời biến mất nếu nguyên nhân là tiếp xúc chập chờn. Tuy nhiên, nếu dây CAN, giắc hoặc bộ điều khiển còn hư hỏng thì lỗi sẽ xuất hiện trở lại.

Có nên thay ngay bảng đồng hồ khi báo ERR40-8110 không?

Không. Theo tài liệu, nguyên nhân chính cần kiểm tra trước là tiếp xúc kém hoặc chập mạch của dây truyền thông CAN. Chỉ thay bảng đồng hồ hoặc bộ điều khiển sau khi có kết quả đo xác nhận bộ phận bị hỏng.

Vì sao phải ngắt giắc trước khi đo 20–100 kΩ?

Việc ngắt giắc giúp kiểm tra riêng nhánh truyền thông CAN tại từng thiết bị, từ đó khoanh vùng dây điện, giắc nối hoặc bộ điều khiển có dấu hiệu bất thường.

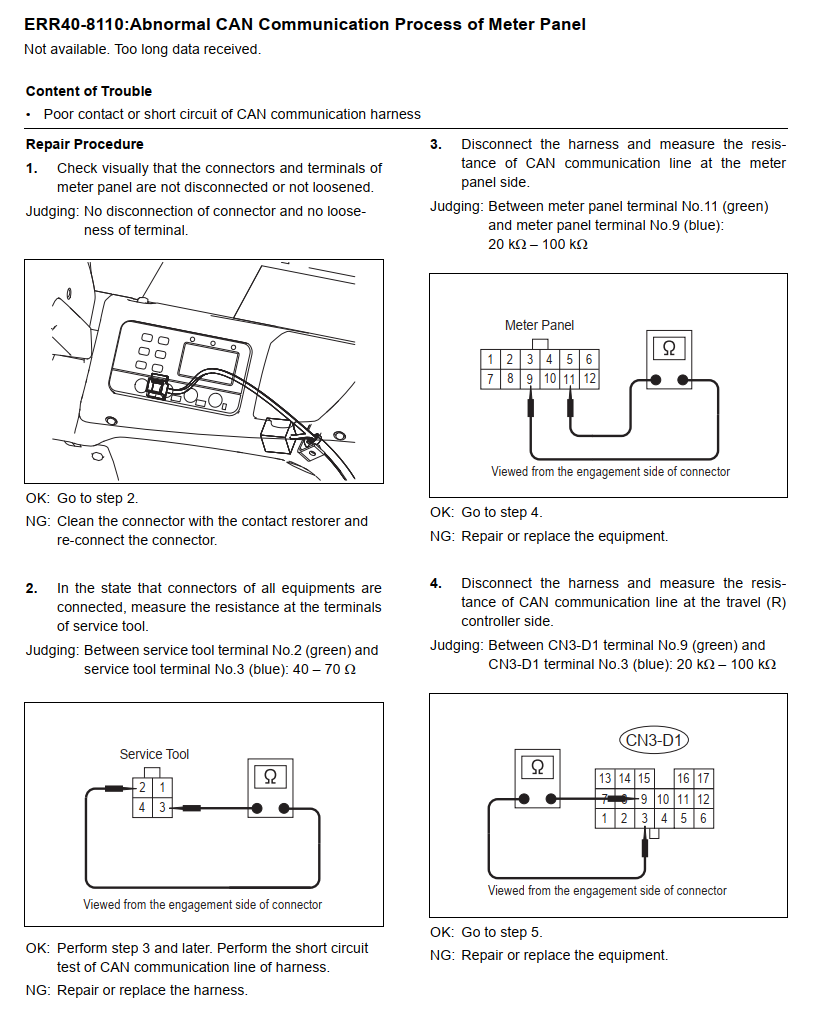

Tài liệu hãng Komatsu về lỗi ERR40-8110

Kết luận

Lỗi ERR40-8110 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 là lỗi bất thường trong quá trình truyền thông CAN của bảng đồng hồ. Nguyên nhân thường liên quan đến giắc tiếp xúc kém, dây CAN bị đứt hoặc chập, hoặc thiết bị trên mạng CAN gặp sự cố.

Kỹ thuật viên cần kiểm tra theo đúng thứ tự: giắc bảng đồng hồ, đầu nối Service Tool, bảng đồng hồ, bộ điều khiển di chuyển phải, bộ điều khiển di chuyển trái, bộ điều khiển nâng hạ và bộ điều khiển van điện từ tỷ lệ. Đo đúng chân giắc và đối chiếu đúng giá trị tiêu chuẩn sẽ giúp khoanh vùng hư hỏng, tránh thay nhầm linh kiện có giá trị cao.
