Hướng dẫn sửa lỗi ERR14-8120 trên xe nâng điện Komatsu FB10/13/14/15/18/20-12

Lỗi ERR14-8120 trên xe nâng điện Komatsu liên quan đến quá trình truyền và nhận tín hiệu CAN của bộ điều khiển di chuyển bên phải – Travel (R) Controller. Theo tài liệu kỹ thuật, lỗi thường xuất hiện khi giắc cắm của bộ điều khiển này bị tiếp xúc chập chờn.

Mã lỗi áp dụng cho các dòng xe:

• Xe nâng điện 1 tấn Komatsu FB10-12.
• Xe nâng điện 1.3 tấn Komatsu FB13-12.
• Xe nâng điện 1.4 tấn Komatsu FB14-12.
• Xe nâng điện 1.5 tấn Komatsu FB15-12.
• Xe nâng điện 1.8 tấn Komatsu FB18-12.
• Xe nâng điện 2 tấn Komatsu FB20-12.

Lỗi ERR14-8120 có ý nghĩa gì?

Tên lỗi đầy đủ trong tài liệu:

ERR14-8120: Abnormal CAN Transmission/Reception Process of Travel (R) Controller.

Có thể hiểu là:

Quá trình truyền hoặc nhận tín hiệu CAN của bộ điều khiển di chuyển bên phải bị bất thường.

Hiện tượng trực tiếp được tài liệu mô tả là kết nối tại giắc của bộ điều khiển di chuyển bên phải không ổn định hoặc bị gián đoạn.

Khi đường truyền CAN xảy ra sự cố, các bộ điều khiển trên xe không thể trao đổi dữ liệu chính xác. Vì vậy, xe có thể báo mã ERR14-8120 và chức năng di chuyển có khả năng hoạt động không bình thường.

Nguyên nhân gây lỗi ERR14-8120

Theo tài liệu kỹ thuật, mã lỗi này có hai nhóm nguyên nhân chính:

• Giắc dây điện của bộ điều khiển di chuyển bên phải tiếp xúc kém.
• Dây dẫn hoặc giắc nối trong mạch CAN bị chập.
• Chân giắc bị lỏng, tuột hoặc kết nối không ổn định.
• Bộ điều khiển di chuyển bên phải bị hỏng hoặc hoạt động bất thường.

Việc kiểm tra nên được tiến hành theo đúng thứ tự: giắc cắm, điện trở đường truyền CAN, dây điện và cuối cùng là bộ điều khiển.

Dụng cụ cần chuẩn bị

Để kiểm tra lỗi ERR14-8120, kỹ thuật viên cần chuẩn bị:

• Đồng hồ vạn năng có chế độ đo điện trở Ω.
• Dung dịch vệ sinh và phục hồi tiếp điểm điện.
• Dụng cụ tháo giắc phù hợp.
• Sơ đồ chân giắc theo tài liệu kỹ thuật.
• Trang bị bảo hộ và dụng cụ cách điện.

Quy trình kiểm tra và sửa lỗi ERR14-8120

Bước 1: Kiểm tra giắc và chân cắm của bộ điều khiển bên phải

Kiểm tra trực quan toàn bộ giắc cắm và các chân terminal của Travel (R) Controller.

Cần xác nhận:

• Giắc không bị tuột hoặc kết nối không hết hành trình.
• Chân terminal không bị lỏng.
• Không có chân cắm bị cong, cháy, oxy hóa hoặc tụt vào trong giắc.
• Dây dẫn không bị đứt, trầy vỏ hoặc kéo căng bất thường.

Tiêu chuẩn đánh giá: Không có giắc bị ngắt kết nối và không có chân terminal bị lỏng.

Kết quả xử lý:

• OK: Giắc và chân cắm bình thường, chuyển sang bước 2.
• NG: Vệ sinh giắc bằng dung dịch phục hồi tiếp điểm, sửa các chân cắm chưa đạt yêu cầu và kết nối lại chắc chắn.

Sau khi vệ sinh, cần lắp giắc đúng vị trí và kiểm tra xem mã lỗi có còn xuất hiện hay không.

Bước 2: Đo điện trở tại giắc Service Tool

Giữ nguyên trạng thái kết nối của các thiết bị trên xe, sau đó đặt đồng hồ ở chế độ đo điện trở.

Đo giữa:

• Chân số 2 của giắc Service Tool – dây màu xanh lá.
• Chân số 3 của giắc Service Tool – dây màu xanh dương.

Giá trị tiêu chuẩn: 40–70 Ω.

Kết quả xử lý:

• OK – điện trở nằm trong khoảng 40–70 Ω: Chuyển sang bước 3.
• NG – điện trở nằm ngoài khoảng 40–70 Ω: Sửa chữa hoặc thay thế dây điện.

Giá trị điện trở không đạt có thể cho thấy đường truyền CAN đang bị hở mạch, chập mạch hoặc có điểm tiếp xúc không tốt.

Bước 3: Kiểm tra dây CAN giữa hai bộ điều khiển di chuyển

Ngắt giắc dây điện trước khi đo để tránh làm sai kết quả và hạn chế ảnh hưởng đến bộ điều khiển.

Đo điện trở thông mạch của hai đường CAN giữa Travel (R) Controller và Travel (L) Controller.

Phép đo thứ nhất

Đo giữa:

• Giắc CN3-D1, chân số 8 – dây xanh lá/trắng.
• Giắc CN3-D2, chân số 9 – dây xanh lá/trắng.

Giá trị tiêu chuẩn: 0 Ω.

Phép đo thứ hai

Đo giữa:

• Giắc CN3-D1, chân số 2 – dây xanh dương/trắng.
• Giắc CN3-D2, chân số 3 – dây xanh dương/trắng.

Giá trị tiêu chuẩn: 0 Ω.

Khi xác định số chân, cần quan sát giắc từ phía tiếp xúc/lắp ghép của giắc đúng như hình minh họa trong tài liệu.

Kết quả xử lý:

• OK – cả hai phép đo đạt 0 Ω: Dây CAN thông mạch; theo quy trình tài liệu, thay thế bộ điều khiển di chuyển bên phải.
• NG – một hoặc cả hai phép đo không đạt: Sửa chữa hoặc thay thế bó dây điện.

Trong thực tế, giá trị đo có thể xuất hiện một lượng điện trở rất nhỏ do điện trở dây đo và điểm tiếp xúc. Kỹ thuật viên cần kiểm tra độ chính xác của đồng hồ trước khi kết luận.

Bảng tóm tắt quy trình kiểm tra

Những lưu ý an toàn khi sửa chữa

Trước khi tháo giắc hoặc kiểm tra dây điện, cần:

• Đỗ xe trên nền bằng phẳng.
• Hạ càng nâng xuống sát mặt đất.
• Đưa cần điều khiển về vị trí trung gian.
• Kéo phanh tay.
• Tắt khóa điện.
• Ngắt giắc bình điện theo đúng quy trình an toàn.
• Không đo điện trở khi mạch vẫn đang được cấp điện.
• Không dùng dây nối tắt tùy tiện trên đường truyền CAN.
• Không vội thay bộ điều khiển khi chưa kiểm tra giắc và bó dây.

Bộ điều khiển di chuyển là linh kiện điện tử quan trọng và có giá trị cao. Vì vậy, chỉ nên kết luận bộ điều khiển hỏng sau khi tất cả phép đo dây CAN đều đạt yêu cầu.

Cách hạn chế lỗi ERR14-8120 tái diễn

Để giảm nguy cơ mã lỗi xuất hiện trở lại, người sử dụng nên:

• Giữ khoang điện sạch và khô.
• Không xịt nước áp lực cao trực tiếp vào bộ điều khiển và giắc điện.
• Kiểm tra định kỳ độ chắc chắn của các giắc cắm.
• Xử lý sớm các vị trí dây bị cọ vào khung xe.
• Vệ sinh lớp oxy hóa trên chân giắc bằng dung dịch chuyên dụng.
• Không kéo dây khi tháo giắc; phải mở đúng khóa giữ giắc.
• Kiểm tra bó dây sau khi xe làm việc trong môi trường rung động mạnh hoặc ẩm ướt.

Câu hỏi thường gặp về lỗi ERR14-8120

ERR14-8120 có phải chắc chắn do bộ điều khiển bị hỏng không?

Không. Tài liệu chỉ dẫn kiểm tra giắc cắm và đường dây CAN trước. Chỉ thay bộ điều khiển di chuyển bên phải khi các phép đo dây điện đều đạt tiêu chuẩn nhưng lỗi vẫn còn.

Điện trở tại giắc Service Tool bao nhiêu là bình thường?

Điện trở giữa chân số 2 màu xanh lá và chân số 3 màu xanh dương phải nằm trong khoảng 40–70 Ω.

Điện trở dây CAN giữa hai bộ điều khiển phải bằng bao nhiêu?

Theo tài liệu, điện trở thông mạch của từng dây được kiểm tra giữa hai giắc phải là 0 Ω.

Có thể chỉ vệ sinh giắc rồi tiếp tục sử dụng xe không?

Nếu nguyên nhân là tiếp xúc kém và lỗi không xuất hiện lại sau khi vệ sinh, kết nối chắc chắn, xe có thể hoạt động bình thường. Tuy nhiên, nên kiểm tra thêm chân terminal và bó dây để tránh lỗi tái diễn.

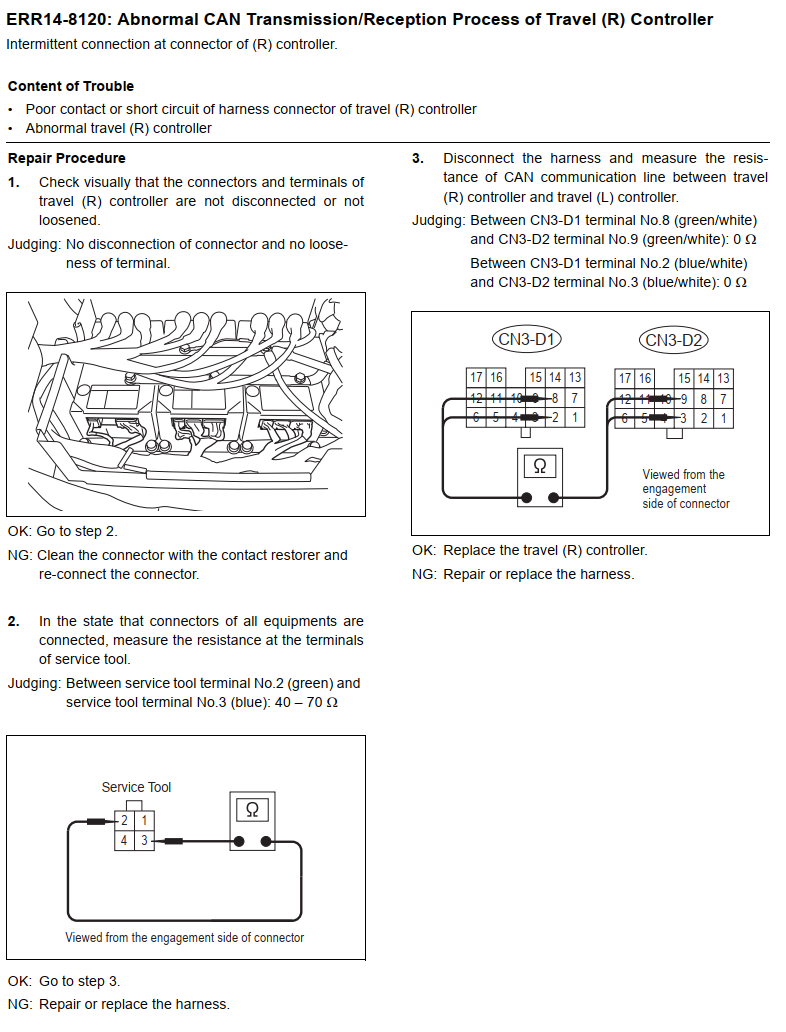

Tài liệu hãng Komatsu về lỗi ERR14-8120

Kết luận

Lỗi ERR14-8120 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 là lỗi truyền hoặc nhận tín hiệu CAN bất thường tại bộ điều khiển di chuyển bên phải.

Quy trình xử lý gồm ba bước chính: kiểm tra giắc bộ điều khiển, đo điện trở tại giắc Service Tool và kiểm tra thông mạch hai dây CAN giữa bộ điều khiển bên phải với bộ điều khiển bên trái. Nếu bó dây đạt toàn bộ tiêu chuẩn nhưng lỗi vẫn tồn tại, tài liệu chỉ dẫn thay bộ điều khiển di chuyển bên phải.
