Hướng dẫn sửa lỗi ERR34-8120 xe nâng điện Komatsu FB10-12 đến FB20-12

Lỗi ERR34-8120 trên xe nâng điện Komatsu là gì?

ERR34-8120 – Abnormal CAN Transmission/Reception Process of Proportional Solenoid Valve Controller là lỗi bất thường trong quá trình truyền hoặc nhận tín hiệu CAN của bộ điều khiển van điện từ tỷ lệ.

Theo tài liệu kỹ thuật, lỗi này có thể xuất hiện khi đầu nối của bộ điều khiển van điện từ tỷ lệ bị tiếp xúc chập chờn, giắc cắm bị lỏng, dây điện bị chập hoặc bản thân bộ điều khiển hoạt động bất thường.

Lỗi ERR34-8120 áp dụng cho các dòng xe nâng điện Komatsu sau:

Ý nghĩa của mã lỗi ERR34-8120

Mã lỗi ERR34-8120 cho biết đường truyền CAN giữa bộ điều khiển van điện từ tỷ lệ và bộ điều khiển xếp dỡ hàng hóa đang có vấn đề.

Khi đường truyền CAN bị gián đoạn, bộ điều khiển trung tâm không thể truyền hoặc nhận tín hiệu ổn định từ bộ điều khiển van điện từ tỷ lệ. Xe có thể báo lỗi trên màn hình và chức năng thủy lực có thể hoạt động không bình thường.

Nguyên nhân gây lỗi ERR34-8120

Theo tài liệu sửa chữa của Komatsu, lỗi ERR34-8120 có hai nhóm nguyên nhân chính:

Giắc dây điện của bộ điều khiển van điện từ tỷ lệ tiếp xúc kém hoặc bị chập mạch

Giắc cắm có thể bị lỏng, tuột, oxy hóa, bám bẩn hoặc chân giắc tiếp xúc không tốt. Dây truyền tín hiệu CAN cũng có thể bị đứt, chập hoặc hư hỏng.

Bộ điều khiển van điện từ tỷ lệ hoạt động bất thường

Nếu giắc cắm và hệ thống dây điện vẫn bình thường, cần xem xét khả năng bộ điều khiển van điện từ tỷ lệ đã bị lỗi.

Chuẩn bị trước khi kiểm tra

Trước khi sửa lỗi ERR34-8120, kỹ thuật viên cần:

Đỗ xe trên nền bằng phẳng.
Hạ càng nâng xuống sát mặt đất.
Kéo phanh tay.
Tắt khóa điện.
Ngắt giắc bình điện trước khi tháo giắc hoặc kiểm tra dây dẫn.
Chuẩn bị đồng hồ vạn năng có chức năng đo điện trở.
Xác định đúng giắc CN1S, CN3-P và giắc dụng cụ kiểm tra.

Không đo điện trở khi mạch vẫn đang có điện. Việc kiểm tra hệ thống điều khiển điện tử nên được thực hiện bởi kỹ thuật viên có chuyên môn.

Quy trình kiểm tra và sửa lỗi ERR34-8120

Bước 1: Kiểm tra giắc bộ điều khiển van điện từ tỷ lệ

Quan sát trực tiếp các đầu nối và chân giắc của bộ điều khiển van điện từ tỷ lệ.

Kiểm tra các hiện tượng sau:

Giắc cắm bị tuột hoặc chưa được cắm hết.
Khóa giắc không giữ chắc.
Chân giắc bị lỏng.
Đầu nối bị bẩn hoặc oxy hóa.
Chân giắc bị cong, cháy hoặc tiếp xúc kém.

Kết quả đánh giá:

Nếu giắc không bị tuột và chân giắc không bị lỏng, chuyển sang bước 2.
Nếu phát hiện tiếp xúc không tốt, làm sạch giắc bằng dung dịch vệ sinh tiếp điểm điện, sau đó kết nối lại chắc chắn.

Sau khi vệ sinh và lắp lại giắc, bật khóa điện để kiểm tra. Nếu mã ERR34-8120 vẫn xuất hiện, tiếp tục kiểm tra điện trở đường truyền CAN.

Bước 2: Đo điện trở tại giắc dụng cụ kiểm tra

Giữ nguyên trạng thái kết nối của các giắc trên toàn bộ thiết bị. Dùng đồng hồ đo điện trở giữa hai chân sau:

Chân số 2, dây màu xanh lá.
Chân số 3, dây màu xanh dương.

Giá trị tiêu chuẩn theo tài liệu: 40–70 Ω.

Kết quả đánh giá:

Nếu điện trở nằm trong khoảng 40–70 Ω, chuyển sang bước 3.
Nếu điện trở không nằm trong khoảng 40–70 Ω, kiểm tra, sửa chữa hoặc thay thế dây điện.

Giá trị ngoài tiêu chuẩn cho thấy đường dây truyền CAN có thể bị đứt, chập, tiếp xúc kém hoặc xuất hiện điện trở bất thường tại giắc nối.

Bước 3: Kiểm tra tính liên tục của hai đường dây CAN

Ngắt các giắc liên quan, sau đó đo điện trở của đường truyền CAN giữa bộ điều khiển van điện từ tỷ lệ và bộ điều khiển xếp dỡ hàng hóa.

Kiểm tra đường dây thứ nhất

Đo điện trở giữa:

Chân số 22 của giắc CN1S, dây màu xanh lá/trắng.
Chân số 9 của giắc CN3-P, dây màu xanh lá/trắng.

Giá trị tiêu chuẩn: 0 Ω.

Kiểm tra đường dây thứ hai

Đo điện trở giữa:

Chân số 23 của giắc CN1S, dây màu xanh dương/trắng.
Chân số 3 của giắc CN3-P, dây màu xanh dương/trắng.

Giá trị tiêu chuẩn: 0 Ω.

Cần quan sát giắc từ đúng phía ăn khớp của đầu nối để tránh xác định nhầm số chân.

Kết quả đánh giá theo tài liệu:

Nếu cả hai phép đo đạt 0 Ω, thay thế van điện từ tỷ lệ theo kết luận trong tài liệu.
Nếu một trong hai phép đo không đạt 0 Ω, sửa chữa hoặc thay thế dây điện.

Bảng kiểm tra nhanh lỗi ERR34-8120

Hạng mục kiểm tra	Tiêu chuẩn	Hướng xử lý
Giắc bộ điều khiển van điện từ tỷ lệ	Không tuột, không lỏng	Vệ sinh và cắm lại nếu tiếp xúc kém
Chân 2 và chân 3 của giắc dụng cụ kiểm tra	40–70 Ω	Ngoài tiêu chuẩn: sửa hoặc thay dây điện
CN1S chân 22 – CN3-P chân 9	0 Ω	Không đạt: sửa hoặc thay dây điện
CN1S chân 23 – CN3-P chân 3	0 Ω	Không đạt: sửa hoặc thay dây điện
Dây điện và giắc đều đạt tiêu chuẩn	Bình thường	Xử lý bộ phận van điện từ tỷ lệ theo tài liệu

Những vị trí cần kiểm tra kỹ

Trong quá trình sửa lỗi, kỹ thuật viên nên chú ý:

Giắc điện tại bộ điều khiển van điện từ tỷ lệ.
Chân cắm bên trong giắc CN1S và CN3-P.
Dây xanh lá/trắng nối CN1S-22 với CN3-P-9.
Dây xanh dương/trắng nối CN1S-23 với CN3-P-3.
Các đoạn dây đi qua vị trí dễ rung, cọ xát hoặc bị kẹp.
Hiện tượng oxy hóa, ẩm nước hoặc cháy chân giắc.

Không nên thay bộ điều khiển ngay khi chưa đo dây và kiểm tra đầu nối. Trong nhiều trường hợp, nguyên nhân có thể chỉ là giắc cắm lỏng hoặc đường truyền CAN tiếp xúc không ổn định.

Có thể tiếp tục sử dụng xe khi báo ERR34-8120 không?

Không nên tiếp tục đưa xe vào vận hành bình thường khi màn hình xuất hiện lỗi ERR34-8120. Đây là lỗi liên quan đến quá trình truyền nhận tín hiệu CAN của hệ thống điều khiển van điện từ tỷ lệ.

Nếu tiếp tục sử dụng, hệ thống thủy lực có thể hoạt động không ổn định hoặc không phản hồi đúng theo thao tác của người vận hành. Nên dừng xe ở vị trí an toàn và tiến hành kiểm tra theo đúng quy trình.

Cách hạn chế lỗi ERR34-8120 tái diễn

Để hạn chế lỗi đường truyền CAN xuất hiện trở lại, cần:

Kiểm tra độ chắc chắn của các giắc điện trong mỗi kỳ bảo dưỡng.
Giữ khoang điều khiển sạch và khô.
Không phun nước trực tiếp vào bộ điều khiển và giắc điện.
Kiểm tra dây dẫn tại những vị trí thường xuyên rung hoặc cọ xát.
Sử dụng dung dịch vệ sinh tiếp điểm điện phù hợp.
Không đấu nối hoặc thay đổi dây CAN tùy tiện.
Khắc phục ngay khi phát hiện chân giắc bị lỏng hoặc oxy hóa.

Câu hỏi thường gặp về lỗi ERR34-8120

Lỗi ERR34-8120 có phải do bình điện yếu không?

Tài liệu được cung cấp không xác định bình điện yếu là nguyên nhân trực tiếp của mã lỗi này. Các nguyên nhân được nêu gồm giắc dây tiếp xúc kém, dây điện bị chập và bộ điều khiển van điện từ tỷ lệ hoạt động bất thường.

Điện trở tại giắc dụng cụ kiểm tra phải bằng bao nhiêu?

Điện trở đo giữa chân số 2 màu xanh lá và chân số 3 màu xanh dương phải nằm trong khoảng 40–70 Ω.

Điện trở đường dây giữa CN1S và CN3-P phải bằng bao nhiêu?

Cả hai đường dây được kiểm tra phải có điện trở 0 Ω:

CN1S chân 22 đến CN3-P chân 9.
CN1S chân 23 đến CN3-P chân 3.

Xóa lỗi ERR34-8120 bằng cách tắt rồi bật khóa điện có được không?

Tắt và bật lại khóa điện có thể khiến cảnh báo tạm thời biến mất, nhưng không xử lý được nguyên nhân nếu giắc, dây truyền CAN hoặc bộ điều khiển đang bị lỗi. Cần kiểm tra theo đúng ba bước nêu trên.

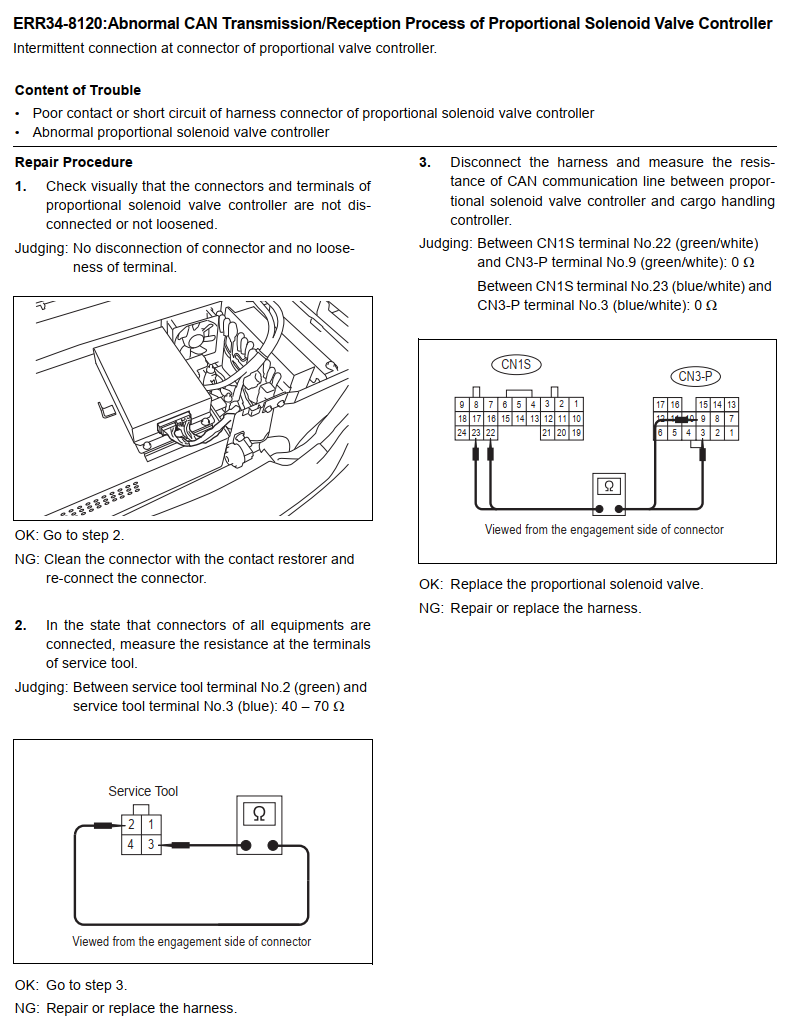

Tài liệu hãng Komatsu về lỗi ERR34-8120

Kết luận

Lỗi ERR34-8120 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 là cảnh báo bất thường trong quá trình truyền nhận CAN của bộ điều khiển van điện từ tỷ lệ.

Quy trình chẩn đoán cần thực hiện theo thứ tự: kiểm tra giắc cắm, đo điện trở 40–70 Ω tại giắc dụng cụ kiểm tra, sau đó kiểm tra tính liên tục của hai đường dây CAN với giá trị tiêu chuẩn 0 Ω. Việc đo kiểm đúng trình tự giúp xác định chính xác lỗi nằm ở đầu nối, dây điện hay bộ phận điều khiển, tránh thay thế linh kiện không cần thiết.
