Hướng dẫn sửa lỗi ERR40-8120 xe nâng điện Komatsu FB10/13/14/15/18/20-12

Hướng dẫn sửa lỗi ERR40-8120 xe nâng điện Komatsu FB10-12 đến FB20-12

Lỗi ERR40-8120 xuất hiện khi bảng đồng hồ của xe nâng điện Komatsu gặp bất thường trong quá trình truyền hoặc nhận dữ liệu trên đường truyền CAN. Nguyên nhân được tài liệu kỹ thuật chỉ ra là giắc nối của bảng đồng hồ tiếp xúc chập chờn, đầu cực bị lỏng hoặc dây điện trong mạch truyền thông CAN có vấn đề.

Mã lỗi này áp dụng cho các dòng xe:

Lỗi ERR40-8120 Komatsu có nghĩa là gì?

Tên lỗi đầy đủ trong tài liệu kỹ thuật:

ERR40-8120: Abnormal CAN Transmission/Reception Process of Meter Panel

Có thể hiểu là:

Bất thường trong quá trình truyền và nhận tín hiệu CAN của bảng đồng hồ.

Khi xảy ra lỗi, bảng đồng hồ không thể giao tiếp bình thường với các bộ điều khiển hoặc thiết bị khác trên xe.

Nguyên nhân trực tiếp được tài liệu đề cập là:

Giắc cắm bảng đồng hồ tiếp xúc không ổn định.
Giắc kết nối bị lỏng hoặc chưa được cắm chắc chắn.
Chân giắc bị lỏng, bẩn hoặc tiếp xúc kém.
Dây truyền thông CAN bị đứt hoặc có điện trở bất thường.

Biểu hiện của xe khi xuất hiện lỗi ERR40-8120

Xe nâng điện Komatsu có thể xuất hiện những hiện tượng sau:

Màn hình bảng đồng hồ hiển thị bất thường.
Nội dung trên màn hình không được cập nhật.
Các thông số vận hành có thể đứng yên hoặc hiển thị không chính xác.
Bảng đồng hồ không giao tiếp được với các thiết bị khác.

Theo tài liệu, mặc dù bảng đồng hồ hiển thị bất thường, xe vẫn có thể vận hành bình thường. Tuy nhiên, người vận hành không nên tiếp tục sử dụng xe trong thời gian dài vì không thể theo dõi chính xác trạng thái và cảnh báo của xe.

Chuẩn bị trước khi kiểm tra

Cần chuẩn bị:

Đồng hồ vạn năng có chức năng đo điện trở.
Dung dịch vệ sinh và phục hồi tiếp điểm điện.
Sơ đồ chân giắc theo tài liệu kỹ thuật.
Dụng cụ tháo bảng đồng hồ và kiểm tra dây điện.

Trước khi tháo giắc hoặc sửa chữa dây điện, hãy đỗ xe trên nền bằng phẳng, hạ càng xuống đất, kéo phanh tay và tắt khóa điện.

Quy trình sửa lỗi ERR40-8120 xe nâng điện Komatsu

Bước 1: Kiểm tra giắc và chân cắm của bảng đồng hồ

Kiểm tra trực quan toàn bộ giắc cắm và chân cực tại bảng đồng hồ.

Cần chú ý:

Giắc có bị tuột hoặc chưa cắm hết hành trình hay không.
Chốt khóa giắc có bị hỏng không.
Chân giắc có bị cong, lỏng hoặc tụt vào bên trong không.
Đầu cực có bị oxy hóa, bám bụi hoặc tiếp xúc kém không.
Dây điện sát giắc có bị kéo căng, đứt ngầm hoặc bong lớp cách điện không.

Tiêu chuẩn đánh giá: Không có giắc nào bị tuột và không có chân cực nào bị lỏng.

Nếu giắc và chân cực bình thường: chuyển sang bước 2.
Nếu phát hiện tiếp xúc kém: vệ sinh bằng dung dịch phục hồi tiếp điểm, chỉnh lại chân cực và cắm chắc giắc nối.

Sau khi xử lý, bật lại khóa điện và kiểm tra xem lỗi ERR40-8120 còn xuất hiện hay không.

Bước 2: Đo điện trở toàn bộ mạng CAN tại giắc dụng cụ dịch vụ

Giữ nguyên trạng thái kết nối giắc của tất cả thiết bị trên xe, sau đó dùng đồng hồ đo điện trở tại giắc dụng cụ dịch vụ.

Đo giữa:

Chân số 2, dây màu xanh lá.
Chân số 3, dây màu xanh dương.

Giá trị tiêu chuẩn: 40–70 Ω.

Kết quả đo	Đánh giá và xử lý
Điện trở từ 40–70 Ω	Mạng CAN đạt yêu cầu, chuyển sang bước 3
Điện trở nằm ngoài 40–70 Ω	Kiểm tra, sửa chữa hoặc thay thế bó dây điện

Nếu kết quả không đạt, cần kiểm tra đường dây CAN xem có bị đứt, chạm chập, tiếp xúc kém hoặc hư hỏng tại các điểm nối hay không.

Bước 3: Kiểm tra đường dây CAN giữa bảng đồng hồ và bộ điều khiển di chuyển

Ngắt giắc cần kiểm tra, sau đó đo điện trở của đường truyền CAN giữa bảng đồng hồ và bộ điều khiển di chuyển, ký hiệu CN3-D2.

Kiểm tra dây CAN màu xanh lá

Đo giữa:

Chân số 11 của bảng đồng hồ – dây màu xanh lá.
Chân số 8 của giắc CN3-D2 – dây màu xanh lá.

Giá trị tiêu chuẩn: 0 Ω hoặc xấp xỉ 0 Ω.

Kiểm tra dây CAN màu xanh dương

Đo giữa:

Chân số 9 của bảng đồng hồ – dây màu xanh dương.
Chân số 2 của giắc CN3-D2 – dây màu xanh dương.

Giá trị tiêu chuẩn: 0 Ω hoặc xấp xỉ 0 Ω.

Đường dây kiểm tra	Chân bảng đồng hồ	Chân CN3-D2	Tiêu chuẩn
CAN màu xanh lá	Số 11	Số 8	0 Ω
CAN màu xanh dương	Số 9	Số 2	0 Ω

Nếu điện trở cao, không ổn định hoặc đồng hồ báo hở mạch, cần kiểm tra và sửa chữa dây dẫn, chân giắc và các vị trí nối trung gian. Nếu dây điện hư hỏng nặng, nên thay thế bó dây.

Lưu ý về nội dung tại bước 3 trong tài liệu

Ở cuối bước 3, tài liệu ảnh ghi:

OK: Replace the proportional solenoid valve.
NG: Repair or replace the harness.

Tuy nhiên, chỉ dẫn “thay van điện từ tỷ lệ” không phù hợp trực tiếp với phép đo đường truyền CAN của bảng đồng hồ và có khả năng là lỗi biên soạn hoặc sao chép trong tài liệu. Vì vậy:

Nếu kết quả đo không đạt: sửa chữa hoặc thay bó dây là phù hợp với mạch đang kiểm tra.
Nếu kết quả đo đạt nhưng lỗi vẫn còn: không nên tự động thay van điện từ tỷ lệ. Cần đối chiếu tài liệu sửa chữa đúng theo số khung xe và kiểm tra chuyên sâu bảng đồng hồ, bộ điều khiển di chuyển cùng mạng CAN.

Cách kiểm tra sau khi sửa chữa

Sau khi hoàn thành:

Cắm chắc tất cả các giắc đã tháo.
Kiểm tra lại chốt khóa của từng giắc.
Bật khóa điện và quan sát bảng đồng hồ.
Kiểm tra xem nội dung trên màn hình có cập nhật bình thường không.
Vận hành thử xe trong khu vực an toàn.
Xác nhận mã ERR40-8120 không xuất hiện trở lại.

Nếu lỗi chỉ hết tạm thời rồi tái diễn khi xe rung hoặc di chuyển, khả năng cao vẫn còn chân giắc lỏng, dây điện đứt ngầm hoặc điểm tiếp xúc không ổn định.

Những lưu ý quan trọng khi sửa lỗi ERR40-8120

Không đo điện trở khi mạch vẫn đang có điện.
Không chọc đầu đo quá lớn vào giắc vì có thể làm rộng và lỏng chân cực.
Không nối nhầm hai dây CAN màu xanh lá và xanh dương.
Không thay bảng đồng hồ khi chưa kiểm tra giắc và bó dây.
Không nối tắt đường truyền CAN.
Cần xác định đúng mặt tiếp xúc của giắc trước khi đếm số chân.
Nếu không có kinh nghiệm sửa mạch CAN, nên giao xe cho kỹ thuật viên chuyên sửa xe nâng điện Komatsu.

Câu hỏi thường gặp về lỗi ERR40-8120

Xe báo lỗi ERR40-8120 có chạy được không?

Theo tài liệu, xe vẫn có thể vận hành bình thường nhưng bảng đồng hồ hiển thị bất thường và dữ liệu không được cập nhật. Nên dừng xe để kiểm tra sớm nhằm tránh bỏ sót những cảnh báo quan trọng khác.

Điện trở mạng CAN bao nhiêu là bình thường?

Khi các giắc của toàn bộ thiết bị vẫn được kết nối, điện trở đo giữa chân số 2 và chân số 3 của giắc dụng cụ dịch vụ phải nằm trong khoảng 40–70 Ω.

Điện trở dây CAN từ bảng đồng hồ đến CN3-D2 là bao nhiêu?

Mỗi đường dây được kiểm tra phải có điện trở 0 Ω hoặc xấp xỉ 0 Ω.

Có cần thay ngay bảng đồng hồ không?

Không. Trước tiên phải kiểm tra giắc, chân cực, điện trở toàn mạng CAN và tính liên tục của hai dây CAN. Chỉ xem xét bảng đồng hồ hoặc bộ điều khiển sau khi đã xác nhận hệ thống dây dẫn hoàn toàn bình thường.

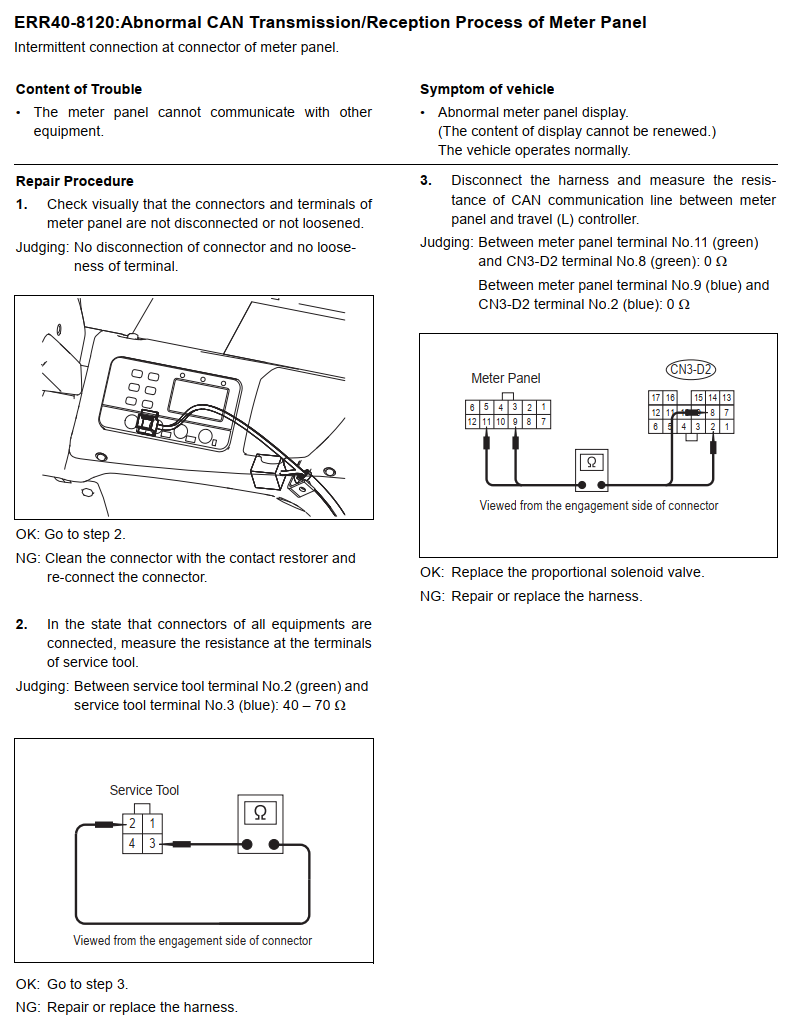

Tài liệu hãng Komatsu sửa lỗi ERR40-8120

Kết luận

Lỗi ERR40-8120 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 liên quan đến việc bảng đồng hồ không thể truyền nhận dữ liệu bình thường qua mạng CAN. Trọng tâm xử lý là kiểm tra giắc bảng đồng hồ, đo điện trở mạng CAN tại giắc dụng cụ dịch vụ và kiểm tra tính liên tục của dây CAN giữa bảng đồng hồ với bộ điều khiển di chuyển.

Thực hiện đúng trình tự sẽ giúp tránh thay nhầm bảng đồng hồ hoặc các linh kiện không liên quan, đồng thời rút ngắn thời gian xác định vị trí hư hỏng.
