Lỗi ERR14-8130 xe nâng điện Komatsu: Nguyên nhân và cách sửa

Lỗi ERR14-8130 xe nâng điện Komatsu là gì?

Lỗi ERR14-8130 xuất hiện khi hệ thống phát hiện giao tiếp CAN bất thường giữa bộ điều khiển di chuyển bên phải – Travel (R) Controller và màn hình hiển thị – Meter Panel.

Mã lỗi này có thể gặp trên các dòng xe nâng điện Komatsu:

Khi ERR14-8130 xuất hiện, người vận hành nên dừng xe tại vị trí an toàn và kiểm tra hệ thống điện. Không nên tiếp tục sử dụng xe khi chưa xác định được nguyên nhân, vì lỗi liên quan trực tiếp đến đường truyền tín hiệu điều khiển di chuyển.

Ý nghĩa đầy đủ của mã lỗi ERR14-8130

Tên lỗi theo tài liệu kỹ thuật:

ERR14-8130: Abnormal CAN Communication between Travel (R) Controller and Meter Panel.

Dịch sang tiếng Việt:

Giao tiếp CAN giữa bộ điều khiển di chuyển bên phải và màn hình hiển thị không bình thường.

Nguyên nhân gây lỗi ERR14-8130

Theo tài liệu kỹ thuật, lỗi ERR14-8130 có hai nhóm nguyên nhân chính:

1. Giắc nối hoặc dây điện tiếp xúc kém

Giắc và dây điện giữa bộ điều khiển di chuyển bên phải với màn hình có thể gặp một trong các tình trạng:

Giắc cắm bị lỏng hoặc chưa cắm hết.
Chân giắc tiếp xúc không tốt.
Đầu cực bị oxy hóa hoặc bám bẩn.
Dây giao tiếp CAN bị đứt.
Dây điện bị chập mạch.

2. Bộ điều khiển di chuyển bên phải bị lỗi

Nếu các giắc nối và đường dây CAN đều bình thường nhưng ERR14-8130 vẫn xuất hiện, bộ điều khiển di chuyển bên phải có thể đã bị hỏng.

Dụng cụ cần chuẩn bị

Trước khi kiểm tra, kỹ thuật viên cần chuẩn bị:

Đồng hồ vạn năng có chức năng đo điện trở.
Dung dịch vệ sinh hoặc phục hồi tiếp điểm điện.
Dụng cụ tháo lắp giắc điện.
Sơ đồ vị trí chân giắc CN3-D1 và giắc màn hình.
Trang bị bảo hộ phù hợp.

Quy trình sửa lỗi ERR14-8130 xe nâng Komatsu

Bước 1: Đưa xe về trạng thái an toàn

Đỗ xe trên nền phẳng, hạ càng nâng xuống sát mặt đất, kéo phanh tay và tắt khóa điện.

Trước khi tháo giắc hoặc đo dây điện, cần ngắt nguồn ắc quy theo đúng quy trình an toàn. Không tháo hoặc cắm lại giắc điều khiển khi hệ thống vẫn đang có điện.

Bước 2: Kiểm tra giắc và chân giắc bằng mắt thường

Kiểm tra các giắc nối và đầu cực giữa:

Bộ điều khiển di chuyển bên phải.
Màn hình hiển thị của xe nâng.

Cần chú ý những dấu hiệu sau:

Giắc bị tuột hoặc chưa khóa chặt.
Chân giắc bị lỏng, cong, gãy hoặc tụt vào trong.
Đầu cực bị oxy hóa, cháy sém hoặc bám bẩn.
Dây điện bị trầy vỏ, đứt hoặc chạm vào khung xe.
Có nước hoặc hơi ẩm bên trong giắc.

Tiêu chuẩn đánh giá: Giắc không bị rời và các chân giắc không bị lỏng.

Nếu phát hiện tiếp xúc không tốt, hãy vệ sinh giắc bằng dung dịch phục hồi tiếp điểm, xử lý chân giắc bị lỏng và cắm lại chắc chắn.

Nếu không phát hiện bất thường, chuyển sang bước đo điện trở đường dây CAN.

Bước 3: Ngắt giắc và đo dây CAN màu xanh lá

Tháo giắc của bộ điều khiển di chuyển bên phải và màn hình, sau đó dùng đồng hồ vạn năng đo điện trở giữa:

Chân số 8 của giắc CN3-D1 – dây màu xanh lá
Chân số 11 của màn hình – dây màu xanh lá

Giá trị tiêu chuẩn: 0 Ω

Giá trị 0 Ω cho biết dây có tính liên tục và không bị đứt. Nếu đồng hồ báo điện trở quá lớn hoặc không thông mạch, cần kiểm tra và sửa chữa đường dây này.

Bước 4: Đo dây CAN màu xanh dương

Tiếp tục đo điện trở giữa:

Chân số 2 của giắc CN3-D1 – dây màu xanh dương
Chân số 9 của màn hình – dây màu xanh dương

Giá trị tiêu chuẩn: 0 Ω

Nếu kết quả không đạt 0 Ω hoặc đường dây không thông mạch, dây dẫn hoặc đầu nối có thể đang bị đứt, lỏng hoặc tiếp xúc kém.

Cách xử lý theo kết quả kiểm tra

Trường hợp đường dây không đạt tiêu chuẩn

Nếu một trong hai đường dây CAN không thông mạch hoặc có điện trở bất thường:

Kiểm tra kỹ toàn bộ bó dây.
Sửa lại chân giắc bị lỏng.
Làm sạch đầu cực bị oxy hóa.
Nối sửa dây bị đứt đúng kỹ thuật.
Thay bó dây nếu hư hỏng nặng hoặc không bảo đảm an toàn.

Theo tài liệu, kết quả kiểm tra đường dây không đạt yêu cầu thì cần sửa chữa hoặc thay thế dây điện.

Trường hợp cả hai đường dây đều đạt 0 Ω

Nếu dây màu xanh lá và dây màu xanh dương đều đạt 0 Ω, đồng thời giắc cắm và chân giắc không có vấn đề nhưng lỗi vẫn xuất hiện, tài liệu chỉ định:

Thay bộ điều khiển di chuyển bên phải – Travel (R) Controller.

Việc thay bộ điều khiển cần được thực hiện bởi kỹ thuật viên có chuyên môn. Phụ tùng thay thế phải đúng mã và phù hợp với từng model xe.

Kiểm tra xe sau khi sửa chữa

Sau khi xử lý xong:

Cắm lại toàn bộ giắc điện đúng vị trí.
Kiểm tra khóa giữ của từng giắc.
Kết nối lại ắc quy.
Bật khóa điện và quan sát màn hình.
Kiểm tra xem mã ERR14-8130 còn xuất hiện hay không.
Thử chức năng di chuyển tiến, lùi ở khu vực an toàn.
Kiểm tra lại bó dây nếu lỗi xuất hiện chập chờn khi xe rung hoặc đánh lái.

Chỉ đưa xe trở lại làm việc khi hệ thống di chuyển hoạt động bình thường và mã lỗi không tái xuất hiện.

Lưu ý an toàn khi sửa lỗi ERR14-8130

Không đo điện trở khi mạch điện vẫn đang có nguồn.
Không dùng dây nối tắt tùy tiện trên đường truyền CAN.
Không cắm hoặc tháo giắc bộ điều khiển khi khóa điện đang bật.
Không thay bộ điều khiển trước khi kiểm tra giắc và dây dẫn.
Không dùng vật sắc nhọn làm giãn hoặc hỏng chân giắc.
Nếu không xác định đúng vị trí chân giắc, nên dừng kiểm tra và liên hệ kỹ thuật viên xe nâng điện.

Bảng tóm tắt kiểm tra lỗi ERR14-8130

Hạng mục kiểm tra	Tiêu chuẩn	Hướng xử lý
Giắc giữa bộ điều khiển di chuyển bên phải và màn hình	Không rời, không lỏng	Vệ sinh tiếp điểm và cắm lại
CN3-D1 chân 8 đến màn hình chân 11	0 Ω	Không đạt: sửa hoặc thay dây
CN3-D1 chân 2 đến màn hình chân 9	0 Ω	Không đạt: sửa hoặc thay dây
Cả giắc và hai đường dây đều bình thường	Lỗi vẫn xuất hiện	Thay Travel (R) Controller

Câu hỏi thường gặp về lỗi ERR14-8130

Lỗi ERR14-8130 có phải do màn hình bị hỏng không?

Theo quy trình trong tài liệu, nguyên nhân được tập trung kiểm tra là giắc nối, dây giao tiếp CAN và bộ điều khiển di chuyển bên phải. Tài liệu không chỉ định thay màn hình trong quy trình này.

Có thể xóa lỗi bằng cách tắt rồi bật lại khóa điện không?

Tắt và bật lại khóa có thể khiến cảnh báo tạm thời biến mất, nhưng không khắc phục được giắc lỏng, dây đứt, chập mạch hoặc bộ điều khiển bị hỏng. Cần kiểm tra đúng quy trình trước khi tiếp tục vận hành.

Khi nào phải thay bộ điều khiển di chuyển bên phải?

Chỉ thay bộ điều khiển khi:

Giắc và chân giắc không bị lỏng.
Dây từ CN3-D1 chân 8 đến màn hình chân 11 đạt 0 Ω.
Dây từ CN3-D1 chân 2 đến màn hình chân 9 đạt 0 Ω.
Lỗi ERR14-8130 vẫn còn xuất hiện.

Những model nào có thể áp dụng hướng dẫn này?

Hướng dẫn áp dụng cho Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 khi xe hiển thị đúng mã lỗi ERR14-8130.

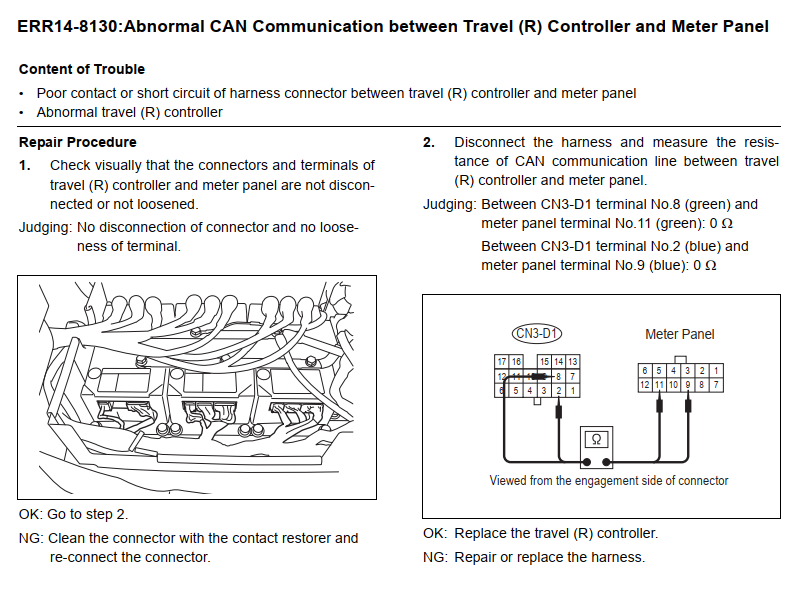

Tài liệu hãng Komatsu sửa lỗi ERR14-8130

Kết luận

Lỗi ERR14-8130 trên xe nâng điện Komatsu báo hiệu giao tiếp CAN bất thường giữa bộ điều khiển di chuyển bên phải và màn hình. Quy trình sửa chữa cần bắt đầu bằng việc kiểm tra giắc, chân giắc và hai đường dây CAN tương ứng.

Nếu dây dẫn không đạt tiêu chuẩn, cần sửa chữa hoặc thay thế bó dây. Nếu giắc và dây đều bình thường nhưng lỗi vẫn còn, bộ điều khiển di chuyển bên phải cần được thay thế.

Thực hiện đúng thứ tự kiểm tra sẽ giúp xác định chính xác nguyên nhân, tránh thay nhầm linh kiện và hạn chế thời gian xe phải dừng hoạt động.
