Lỗi ERR30-8130 xe nâng điện Komatsu: Nguyên nhân và cách sửa

Hướng dẫn sửa lỗi ERR30-8130 trên xe nâng điện Komatsu FB10-12 đến FB20-12

Lỗi ERR30-8130 trên xe nâng điện Komatsu là lỗi truyền thông CAN bất thường giữa bộ điều khiển hệ thống nâng hạvà màn hình hiển thị. Khi lỗi xuất hiện, cần kiểm tra giắc nối, dây điện và bộ điều khiển nâng hạ theo đúng trình tự kỹ thuật.

Nội dung dưới đây áp dụng cho các dòng xe:

Lỗi ERR30-8130 là lỗi gì?

Theo tài liệu kỹ thuật Komatsu, tên đầy đủ của mã lỗi là:

ERR30-8130: Abnormal CAN Communication between Cargo Handling Controller and Meter Panel.

Có thể hiểu bằng tiếng Việt là:

Lỗi truyền thông CAN bất thường giữa bộ điều khiển nâng hạ và màn hình hiển thị.

Hệ thống CAN đảm nhiệm việc truyền dữ liệu giữa các bộ điều khiển điện tử trên xe. Khi đường truyền bị gián đoạn, chập mạch hoặc bộ điều khiển nâng hạ gặp sự cố, màn hình sẽ hiển thị mã ERR30-8130.

Nguyên nhân xe nâng Komatsu báo lỗi ERR30-8130

Theo tài liệu sửa chữa, lỗi ERR30-8130 có thể xuất phát từ hai nhóm nguyên nhân chính:

Tiếp xúc kém hoặc chập mạch dây điện

Giắc nối hoặc dây điện giữa bộ điều khiển nâng hạ và màn hình hiển thị có thể bị lỏng, oxy hóa, tiếp xúc kém, đứt hoặc chập mạch.

Bộ điều khiển nâng hạ bị lỗi

Nếu giắc nối và đường dây truyền thông CAN vẫn hoạt động bình thường nhưng lỗi không được khắc phục, bộ điều khiển nâng hạ có thể đã bị hỏng.

Dụng cụ cần chuẩn bị

Để kiểm tra lỗi ERR30-8130, kỹ thuật viên cần chuẩn bị:

Đồng hồ vạn năng có chức năng đo điện trở
Dung dịch vệ sinh hoặc phục hồi tiếp điểm điện
Dụng cụ tháo lắp giắc điện
Sơ đồ vị trí chân giắc theo tài liệu kỹ thuật

Quy trình sửa lỗi ERR30-8130 xe nâng điện Komatsu

Bước 1: Kiểm tra giắc nối và chân cắm

Tắt chìa khóa điện, đưa xe về trạng thái an toàn và ngắt nguồn điện trước khi tháo giắc. Không được tháo hoặc cắm giắc khi hệ thống đang có điện.

Kiểm tra trực quan giắc nối và các chân cắm của:

Bộ điều khiển nâng hạ
Màn hình hiển thị
Dây điện nối giữa hai bộ phận

Cần kiểm tra các dấu hiệu sau:

Giắc nối bị tuột hoặc cắm chưa hết
Khóa giắc không giữ chắc
Chân cắm bị lỏng
Chân cắm bị cong, cháy hoặc oxy hóa
Dây điện bị đứt, trầy vỏ hoặc chạm chập

Tiêu chuẩn đánh giá: Giắc nối không bị tuột và các chân cắm không bị lỏng.

Nếu giắc và chân cắm bình thường

Chuyển sang bước 2 để đo điện trở đường truyền CAN.

Nếu phát hiện tiếp xúc kém

Vệ sinh giắc và chân cắm bằng dung dịch phục hồi tiếp điểm, sau đó cắm lại giắc thật chắc chắn.

Bật lại chìa khóa và kiểm tra xem mã ERR30-8130 còn xuất hiện hay không. Nếu lỗi vẫn còn, tiếp tục kiểm tra đường dây CAN.

Bước 2: Đo điện trở dây truyền thông CAN

Tắt nguồn điện và tháo các giắc liên quan trước khi đo. Dùng đồng hồ vạn năng đo điện trở đường dây CAN giữa giắc CN3-P của bộ điều khiển nâng hạ và giắc màn hình.

Thực hiện hai phép đo sau:

Điểm đo tại giắc CN3-P	Màu dây	Điểm đo tại màn hình	Màu dây	Giá trị tiêu chuẩn
Chân số 8	Xanh lá	Chân số 11	Xanh lá	0 Ω
Chân số 2	Xanh dương	Chân số 9	Xanh dương	0 Ω

Khi xác định số chân giắc, phải quan sát giắc từ phía tiếp xúc/lắp ghép của đầu nối theo hình minh họa trong tài liệu. Không tự suy đoán hướng đánh số chân vì có thể đo nhầm vị trí.

Đánh giá kết quả đo

Trường hợp điện trở đạt 0 Ω

Nếu cả hai đường dây đều có điện trở 0 Ω, đường dây CAN giữa bộ điều khiển nâng hạ và màn hình được đánh giá là thông mạch.

Theo quy trình trong tài liệu, khi dây điện đạt tiêu chuẩn nhưng lỗi ERR30-8130 vẫn xuất hiện, cần thay thế bộ điều khiển nâng hạ.

Trước khi thay bộ điều khiển, nên kiểm tra lại:

Vị trí chân đo
Độ chắc chắn của giắc nối
Tình trạng tiếp xúc của chân cắm
Khả năng chập dây với dây khác hoặc thân xe

Việc thay bộ điều khiển nên được thực hiện bởi kỹ thuật viên có chuyên môn và đúng mã phụ tùng của xe.

Trường hợp điện trở không đạt 0 Ω

Nếu một trong hai phép đo không đạt 0 Ω, cần sửa chữa hoặc thay thế dây điện giữa bộ điều khiển nâng hạ và màn hình.

Tập trung kiểm tra:

Dây xanh lá nối CN3-P chân 8 với màn hình chân 11
Dây xanh dương nối CN3-P chân 2 với màn hình chân 9
Chân giắc bị lỏng hoặc tụt khỏi vỏ giắc
Đoạn dây bị đứt ngầm
Điểm nối bị oxy hóa
Dây bị chập hoặc hư hỏng lớp cách điện

Sau khi sửa hoặc thay dây, cắm chắc tất cả giắc nối, cấp lại nguồn điện và kiểm tra hoạt động của xe.

Sơ đồ kiểm tra nhanh lỗi ERR30-8130

Quy trình chẩn đoán có thể tóm tắt như sau:

Tắt khóa điện và bảo đảm an toàn.
Kiểm tra giắc bộ điều khiển nâng hạ và màn hình.
Nếu giắc tiếp xúc kém, vệ sinh rồi cắm lại.
Nếu giắc bình thường, tháo giắc và đo hai đường dây CAN.
Điện trở không đạt 0 Ω: sửa hoặc thay dây điện.
Điện trở đều đạt 0 Ω nhưng vẫn báo lỗi: kiểm tra và thay bộ điều khiển nâng hạ theo tài liệu.
Lắp lại hệ thống, bật khóa và kiểm tra mã lỗi.

Lưu ý an toàn khi sửa lỗi ERR30-8130

Hạ càng nâng xuống vị trí an toàn trước khi sửa chữa.
Kéo phanh tay và tắt chìa khóa điện.
Ngắt nguồn ắc quy trước khi tháo giắc hoặc đo điện trở.
Không đo điện trở khi mạch điện vẫn đang được cấp nguồn.
Không dùng dây nối tắt tùy tiện trên đường truyền CAN.
Không thay bộ điều khiển khi chưa kiểm tra giắc và dây điện.
Nếu không xác định được đúng chân giắc, nên dừng kiểm tra và liên hệ kỹ thuật viên chuyên sửa xe nâng điện Komatsu.

Cách hạn chế lỗi truyền thông CAN tái diễn

Để hạn chế lỗi ERR30-8130 quay trở lại, doanh nghiệp nên:

Kiểm tra giắc điện định kỳ
Giữ khoang điều khiển sạch và khô
Không dùng nước áp lực cao xịt trực tiếp vào bộ điều khiển
Xử lý sớm các đoạn dây bị cọ xát hoặc bong lớp cách điện
Cố định bó dây đúng vị trí để hạn chế rung lắc
Vệ sinh các đầu nối khi phát hiện bụi bẩn hoặc oxy hóa

Câu hỏi thường gặp về lỗi ERR30-8130

ERR30-8130 trên xe nâng Komatsu có nghĩa là gì?

Đây là lỗi truyền thông CAN bất thường giữa bộ điều khiển nâng hạ và màn hình hiển thị.

Những dòng xe nào có thể áp dụng quy trình này?

Quy trình trong bài áp dụng cho Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 khi xuất hiện mã ERR30-8130.

Có thể chỉ vệ sinh giắc để xử lý lỗi không?

Có thể nếu nguyên nhân là giắc lỏng, bẩn hoặc tiếp xúc kém. Sau khi vệ sinh và cắm lại, cần bật xe kiểm tra. Nếu lỗi vẫn còn phải đo đường dây CAN.

Giá trị điện trở tiêu chuẩn là bao nhiêu?

Theo tài liệu, điện trở giữa CN3-P chân 8 và màn hình chân 11 phải bằng 0 Ω; điện trở giữa CN3-P chân 2 và màn hình chân 9 cũng phải bằng 0 Ω.

Khi nào phải thay bộ điều khiển nâng hạ?

Khi giắc nối bình thường, hai đường dây CAN đều đạt 0 Ω nhưng lỗi ERR30-8130 vẫn xuất hiện, tài liệu chỉ dẫn thay bộ điều khiển nâng hạ.

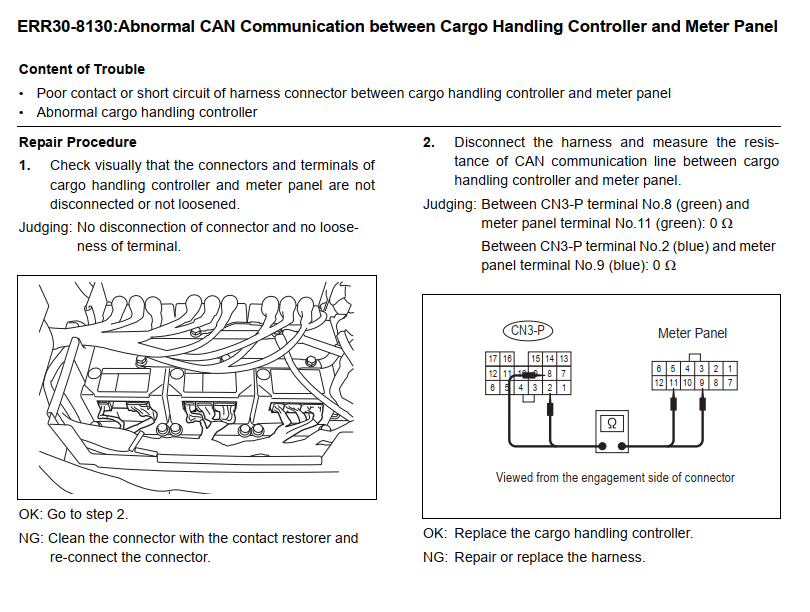

Tài liệu hãng Komatsu về lỗi ERR30-8130

Kết luận

Lỗi ERR30-8130 trên xe nâng điện Komatsu liên quan đến đường truyền CAN giữa bộ điều khiển nâng hạ và màn hình hiển thị. Quy trình xử lý phải bắt đầu từ việc kiểm tra giắc nối, vệ sinh tiếp điểm và đo điện trở hai đường dây CAN.

Nếu điện trở không đạt 0 Ω, cần sửa hoặc thay dây điện. Nếu đường dây đạt tiêu chuẩn nhưng xe vẫn báo lỗi, cần kiểm tra và thay thế bộ điều khiển nâng hạ theo đúng hướng dẫn kỹ thuật.

Việc chẩn đoán đúng trình tự sẽ giúp tránh thay nhầm linh kiện, rút ngắn thời gian dừng xe và bảo đảm hệ thống nâng hạ hoạt động ổn định.
