Lỗi ERR34-8130 xe nâng điện Komatsu FB10-12 đến FB20-12

Lỗi ERR34-8130 xe nâng điện Komatsu là gì?

ERR34-8130 là lỗi bất thường trong quá trình truyền thông CAN giữa bộ điều khiển van điện từ tỷ lệ và bảng đồng hồ trên xe nâng điện Komatsu.

Tên lỗi theo tài liệu kỹ thuật:

ERR34-8130: Abnormal CAN Communication between Proportional Solenoid Valve Controller and Meter Panel.

Khi xuất hiện lỗi này, hệ thống điều khiển không thể truyền hoặc nhận tín hiệu CAN bình thường giữa hai bộ phận. Nguyên nhân có thể nằm ở giắc cắm, dây điện hoặc chính bộ điều khiển van điện từ tỷ lệ.

Những model xe nâng Komatsu áp dụng

Hướng dẫn kiểm tra lỗi ERR34-8130 trong bài viết áp dụng cho các model:

Cấu hình thực tế có thể khác nhau theo số serial và thị trường phân phối. Trước khi sửa chữa, kỹ thuật viên nên đối chiếu sơ đồ điện đúng với model và số khung của xe.

Nguyên nhân gây lỗi ERR34-8130

Theo tài liệu kỹ thuật Komatsu, lỗi ERR34-8130 có thể xuất phát từ những nguyên nhân sau:

1. Giắc điện tiếp xúc kém

Giắc kết nối giữa bộ điều khiển van điện từ tỷ lệ và bảng đồng hồ có thể bị lỏng, tuột, oxy hóa hoặc bám bụi bẩn. Tình trạng này làm tín hiệu CAN bị gián đoạn.

2. Dây điện truyền thông CAN bị chập

Một trong các dây truyền thông giữa bộ điều khiển van điện từ tỷ lệ và bảng đồng hồ có thể bị chạm mát, chập với dây khác hoặc hư hỏng lớp cách điện.

3. Mạch dây bị đứt

Dây điện có thể bị đứt ngầm do rung động, bị kéo căng, chuột cắn hoặc bị kẹp vào khung xe.

4. Bộ điều khiển van điện từ tỷ lệ bị lỗi

Nếu giắc cắm và đường dây truyền thông đều bình thường nhưng lỗi ERR34-8130 vẫn xuất hiện, bộ điều khiển van điện từ tỷ lệ có thể đã bị hỏng.

Dụng cụ cần chuẩn bị

Để kiểm tra lỗi ERR34-8130, kỹ thuật viên cần chuẩn bị:

Đồng hồ vạn năng có chế độ đo điện trở
Dung dịch vệ sinh hoặc phục hồi tiếp điểm điện
Dụng cụ tháo giắc và kiểm tra chân cắm
Sơ đồ chân giắc theo tài liệu kỹ thuật
Dụng cụ sửa chữa dây điện chuyên dụng

Quy trình kiểm tra và sửa lỗi ERR34-8130

Bước 1: Bảo đảm an toàn trước khi kiểm tra

Đỗ xe trên nền bằng phẳng, hạ càng nâng xuống vị trí an toàn và kéo phanh tay. Tắt khóa điện trước khi tháo giắc hoặc đo điện trở mạch dây.

Không đo điện trở khi mạch vẫn đang có điện vì có thể làm sai kết quả hoặc gây hư hỏng đồng hồ đo và linh kiện điện tử.

Bước 2: Kiểm tra giắc cắm và chân giắc

Kiểm tra trực quan các đầu nối và chân cắm của:

Bộ điều khiển van điện từ tỷ lệ
Bảng đồng hồ
Các giắc thuộc đường truyền thông CAN giữa hai bộ phận

Cần kiểm tra các hiện tượng sau:

Giắc bị lỏng hoặc chưa cắm hết
Chốt khóa giắc bị gãy
Chân giắc bị cong, tụt vào trong hoặc giãn rộng
Chân cắm bị oxy hóa, cháy đen hoặc bám bẩn
Dây điện bị lỏng tại vị trí bấm cos

Kết quả đánh giá:

Nếu giắc và chân cắm không bị tuột hoặc lỏng, chuyển sang bước kiểm tra mạch dây.
Nếu phát hiện tiếp xúc kém, vệ sinh giắc bằng dung dịch phục hồi tiếp điểm, xử lý chân cắm và kết nối lại chắc chắn.

Sau khi vệ sinh, cần bảo đảm giắc đã được cắm đúng vị trí và khóa giắc đã giữ chặt.

Bước 3: Ngắt giắc và đo đường truyền thông CAN

Ngắt giắc dây điện trước khi sử dụng đồng hồ đo điện trở. Theo tài liệu, cần kiểm tra hai đường dây sau:

Điểm đo tại giắc CN1S	Điểm đo tại bảng đồng hồ	Màu dây	Giá trị tiêu chuẩn
Chân số 22	Chân số 11	Xanh lá sọc trắng đến xanh lá	0 Ω
Chân số 23	Chân số 9	Xanh dương sọc trắng đến xanh dương	0 Ω

Giắc CN1S phải được quan sát từ phía tiếp xúc của đầu giắc để xác định đúng vị trí chân cắm.

Giá trị 0 Ω trong tài liệu thể hiện đường dây phải thông mạch với điện trở rất thấp. Trên đồng hồ thực tế có thể xuất hiện một giá trị nhỏ do điện trở của que đo và dây dẫn.

Bước 4: Đánh giá kết quả đo

Trường hợp đường dây không đạt tiêu chuẩn

Nếu một trong hai đường dây không thông mạch hoặc có điện trở bất thường, cần:

Kiểm tra dây bị đứt ngầm
Kiểm tra vị trí dây bị kẹp hoặc cọ vào khung xe
Kiểm tra chân giắc bị tụt hoặc tiếp xúc kém
Kiểm tra hiện tượng chập giữa các dây
Sửa chữa hoặc thay thế đoạn dây điện bị hỏng

Sau khi sửa dây, đo lại để xác nhận cả hai đường đều đạt yêu cầu trước khi kết nối giắc.

Trường hợp đường dây đạt tiêu chuẩn

Nếu cả hai phép đo đều đạt khoảng 0 Ω, đường dây truyền thông CAN giữa bộ điều khiển van điện từ tỷ lệ và bảng đồng hồ được đánh giá là bình thường.

Theo quy trình trong tài liệu, bước xử lý tiếp theo là thay thế bộ điều khiển van điện từ tỷ lệ.

Không nên thay bộ điều khiển ngay khi chưa kiểm tra đầy đủ giắc cắm và mạch dây, vì lỗi tiếp xúc hoặc đứt dây cũng có thể tạo ra cùng mã ERR34-8130.

Bước 5: Lắp lại và kiểm tra hoạt động

Sau khi hoàn tất sửa chữa:

Kết nối lại toàn bộ giắc điện.
Kiểm tra khóa giắc đã được cài chắc chắn.
Bật khóa điện và quan sát bảng đồng hồ.
Kiểm tra mã ERR34-8130 còn xuất hiện hay không.
Kiểm tra hoạt động của hệ thống nâng hạ trong điều kiện an toàn.
Kiểm tra lại bó dây khi rung lắc nhẹ để phát hiện lỗi tiếp xúc chập chờn.

Nếu lỗi vẫn còn sau khi đã sửa dây hoặc thay bộ điều khiển, cần kiểm tra chuyên sâu hệ thống CAN và đối chiếu sơ đồ điện đúng theo số serial của xe.

Tóm tắt quy trình xử lý lỗi ERR34-8130

Quy trình sửa lỗi có thể tóm tắt như sau:

Kiểm tra giắc bộ điều khiển van điện từ tỷ lệ và bảng đồng hồ.
Nếu giắc bẩn hoặc tiếp xúc kém, vệ sinh và kết nối lại.
Đo thông mạch từ chân CN1S số 22 đến chân bảng đồng hồ số 11.
Đo thông mạch từ chân CN1S số 23 đến chân bảng đồng hồ số 9.
Nếu kết quả không đạt, sửa chữa hoặc thay thế dây điện.
Nếu cả hai đường dây đều đạt tiêu chuẩn, thay bộ điều khiển van điện từ tỷ lệ.
Lắp lại giắc và kiểm tra hoạt động của xe.

Những lưu ý quan trọng khi sửa lỗi

Luôn tắt khóa điện trước khi tháo giắc.
Không dùng dây đấu tắt tùy tiện trên đường truyền thông CAN.
Không chọc que đo quá lớn vào chân giắc vì có thể làm giãn chân tiếp xúc.
Cần xác định đúng chiều nhìn của giắc CN1S trước khi đo.
Chỉ thay bộ điều khiển sau khi đã kiểm tra giắc và mạch dây.
Không cho xe tiếp tục làm việc nếu hệ thống nâng hạ hoạt động bất thường.
Việc sửa chữa nên được thực hiện bởi kỹ thuật viên có kiến thức về điện xe nâng.

Câu hỏi thường gặp về lỗi ERR34-8130

Lỗi ERR34-8130 có phải do bảng đồng hồ bị hỏng không?

Tài liệu xác định đây là lỗi truyền thông CAN giữa bộ điều khiển van điện từ tỷ lệ và bảng đồng hồ. Quy trình trước tiên yêu cầu kiểm tra giắc, sau đó kiểm tra hai dây truyền thông. Nếu dây đạt tiêu chuẩn, tài liệu hướng dẫn thay bộ điều khiển van điện từ tỷ lệ.

Có thể chỉ vệ sinh giắc để hết lỗi không?

Có thể, nếu nguyên nhân là giắc bẩn, oxy hóa hoặc tiếp xúc kém. Sau khi vệ sinh và cắm lại, cần bật khóa kiểm tra xem lỗi còn xuất hiện hay không.

Giá trị đo hai đường dây phải bằng bao nhiêu?

Theo tài liệu:

CN1S chân 22 đến bảng đồng hồ chân 11: 0 Ω
CN1S chân 23 đến bảng đồng hồ chân 9: 0 Ω

Khi nào cần thay bộ điều khiển van điện từ tỷ lệ?

Chỉ nên thay khi đã xác nhận giắc cắm bình thường và cả hai đường dây truyền thông đều thông mạch đúng tiêu chuẩn nhưng lỗi ERR34-8130 vẫn còn.

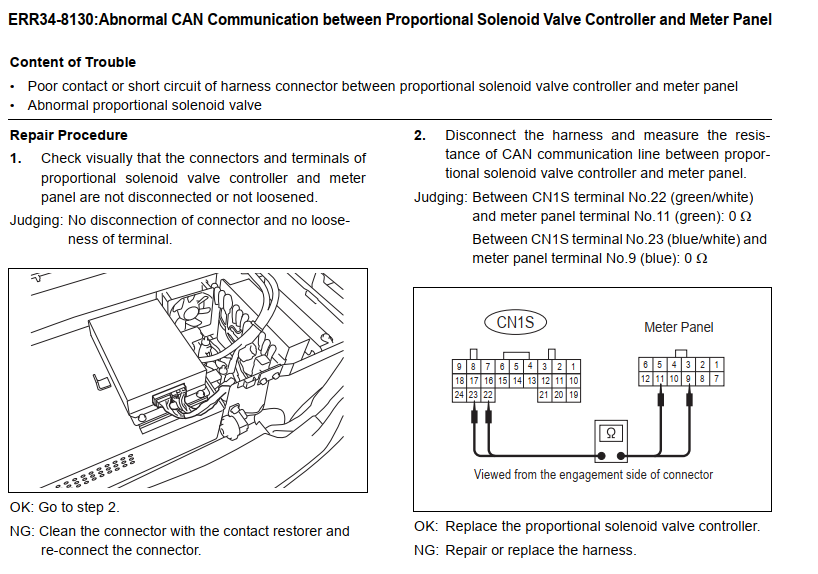

Tài liệu Komatsu sửa lỗi ERR34-8130

Kết luận

Lỗi ERR34-8130 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 báo hiệu truyền thông CAN bất thường giữa bộ điều khiển van điện từ tỷ lệ và bảng đồng hồ.

Khi xử lý, cần kiểm tra theo đúng thứ tự: giắc cắm – chân tiếp xúc – mạch dây CAN – bộ điều khiển van điện từ tỷ lệ. Việc kiểm tra đúng trình tự giúp xác định chính xác nguyên nhân, tránh thay linh kiện khi chưa cần thiết và rút ngắn thời gian dừng xe.

Nếu không có đồng hồ đo, sơ đồ chân giắc hoặc kinh nghiệm sửa chữa hệ thống điện xe nâng, chủ xe nên liên hệ đơn vị kỹ thuật chuyên nghiệp để được kiểm tra an toàn.
