Lỗi ERR14-8140 xe nâng điện Komatsu FB10-12 đến FB20-12

Lỗi ERR14-8140 xe nâng điện Komatsu là gì?

Lỗi ERR14-8140 có tên tiếng Anh trong tài liệu kỹ thuật là:

Abnormal CAN Transmission of Travel (R) Controller

Có thể hiểu là: Truyền thông CAN của bộ điều khiển di chuyển bên phải – Travel (R) Controller – bị bất thường.

Mã lỗi này có thể xuất hiện trên các dòng xe nâng điện Komatsu:

Khi đường truyền CAN bị gián đoạn, bộ điều khiển trung tâm không thể trao đổi dữ liệu bình thường với bộ điều khiển di chuyển bên phải. Xe có thể báo lỗi trên màn hình và chức năng di chuyển có thể hoạt động không ổn định hoặc không hoạt động.

Nguyên nhân gây lỗi ERR14-8140

Theo tài liệu kỹ thuật Komatsu, lỗi ERR14-8140 thường xuất phát từ hai nhóm nguyên nhân chính:

Giắc cắm hoặc dây điện tiếp xúc kém

Giắc dây điện của bộ điều khiển di chuyển bên phải có thể gặp một trong các tình trạng:

Giắc cắm bị lỏng hoặc tuột.
Chân giắc tiếp xúc kém.
Chân cắm bị bẩn hoặc oxy hóa.
Dây điện bị đứt ngầm.
Dây truyền thông CAN bị chập mạch.
Bó dây bị hư hỏng.

Bộ điều khiển di chuyển bên phải bị hỏng

Nếu giắc cắm, dây điện và điện trở đường truyền CAN đều đạt tiêu chuẩn nhưng lỗi vẫn còn, bộ điều khiển di chuyển bên phải có thể đã bị hỏng và cần được thay thế.

Chuẩn bị trước khi kiểm tra

Trước khi sửa lỗi ERR14-8140, cần:

Đỗ xe trên nền phẳng và hạ càng xuống vị trí an toàn.
Kéo phanh tay.
Tắt khóa điện.
Ngắt giắc bình điện trước khi tháo giắc bộ điều khiển.
Chuẩn bị đồng hồ vạn năng có thang đo điện trở.
Không đo điện trở khi mạch điện vẫn đang được cấp nguồn.

Việc đo nhầm chân giắc hoặc để đồng hồ ở chế độ đo dòng điện có thể làm hỏng bộ điều khiển.

Quy trình sửa lỗi ERR14-8140 Komatsu

Bước 1: Kiểm tra giắc bộ điều khiển di chuyển bên phải

Quan sát trực tiếp các giắc cắm và chân cắm của Travel (R) Controller.

Kiểm tra xem:

Giắc có bị tuột hay không.
Khóa giắc có được cài chắc chắn không.
Chân cắm có bị lỏng không.
Chân giắc có bị cong, cháy, bẩn hoặc oxy hóa không.
Dây dẫn tại vị trí sát giắc có bị gãy hoặc đứt không.

Tiêu chuẩn đánh giá: Giắc không bị tuột và các chân cắm không bị lỏng.

Nếu đạt: Chuyển sang bước 2.
Nếu không đạt: Làm sạch giắc bằng dung dịch phục hồi tiếp điểm điện, xử lý chân cắm và cắm lại giắc chắc chắn.

Sau khi xử lý, bật khóa điện kiểm tra lại. Nếu lỗi vẫn còn, tiếp tục thực hiện bước 2.

Bước 2: Đo điện trở tại giắc Service Tool

Giữ nguyên trạng thái kết nối của các bộ điều khiển và thiết bị trên xe. Dùng đồng hồ đo điện trở giữa:

Chân số 2 của giắc Service Tool – dây màu xanh lá
Chân số 3 của giắc Service Tool – dây màu xanh dương

Giá trị tiêu chuẩn: 40–70 Ω

Kết quả xử lý:

Nếu điện trở nằm trong khoảng 40–70 Ω: Chuyển sang bước 3.
Nếu điện trở không nằm trong khoảng 40–70 Ω: Kiểm tra, sửa chữa hoặc thay thế bó dây điện.

Điện trở quá lớn hoặc đồng hồ hiển thị mạch hở có thể cho thấy đường dây CAN bị đứt hoặc tiếp xúc kém. Điện trở quá thấp có thể liên quan đến chập dây hoặc lỗi trên mạng CAN.

Bước 3: Kiểm tra đường CAN giữa bộ điều khiển di chuyển trái và phải

Ngắt giắc dây điện, sau đó đo điện trở đường truyền CAN giữa Travel (L) Controller và Travel (R) Controller.

Đường CAN màu xanh lá sọc trắng

Đo giữa:

Giắc CN3-D1, chân số 8 – green/white
Giắc CN3-D2, chân số 9 – green/white

Giá trị tiêu chuẩn: 0 Ω

Đường CAN màu xanh dương sọc trắng

Đo giữa:

Giắc CN3-D1, chân số 2 – blue/white
Giắc CN3-D2, chân số 3 – blue/white

Giá trị tiêu chuẩn: 0 Ω

Giá trị 0 Ω trong tài liệu được hiểu là dây phải thông mạch và có điện trở rất thấp.

Kết quả xử lý:

Nếu cả hai đường dây đạt yêu cầu: Chuyển sang bước 4.
Nếu một trong hai đường dây không đạt: Sửa chữa hoặc thay thế bó dây điện.

Khi đo cần xác định đúng mặt chân giắc. Hình trong tài liệu thể hiện thứ tự chân khi nhìn từ phía tiếp xúc của giắc cắm.

Bước 4: Kiểm tra đường CAN liên quan đến bộ điều khiển di chuyển và bộ điều khiển nâng hạ

Ngắt giắc dây điện và đo điện trở theo các vị trí được tài liệu chỉ định.

Đường dây màu xanh lá

Đo giữa:

Giắc CN3-D1, chân số 9 – green
Giắc CN3-P, chân số 8 – green

Giá trị tiêu chuẩn: 0 Ω

Đường dây màu xanh dương

Đo giữa:

Giắc CN3-D1, chân số 3 – blue
Giắc CN3-P, chân số 2 – blue

Giá trị tiêu chuẩn: 0 Ω

Kết quả xử lý:

Nếu các phép đo đạt tiêu chuẩn: Thay thế bộ điều khiển di chuyển bên phải – Travel (R) Controller.
Nếu phép đo không đạt tiêu chuẩn: Sửa chữa hoặc thay thế bó dây điện.

Không nên thay bộ điều khiển ngay từ đầu. Cần hoàn thành các bước kiểm tra giắc cắm và đường dây CAN để tránh thay nhầm linh kiện.

Bảng tóm tắt thông số kiểm tra

Vị trí kiểm tra	Chân đo	Giá trị tiêu chuẩn
Giắc Service Tool	Chân 2 và chân 3	40–70 Ω
CN3-D1 đến CN3-D2	Chân 8 và chân 9, green/white	0 Ω
CN3-D1 đến CN3-D2	Chân 2 và chân 3, blue/white	0 Ω
CN3-D1 đến CN3-P	Chân 9 và chân 8, green	0 Ω
CN3-D1 đến CN3-P	Chân 3 và chân 2, blue	0 Ω

Sơ đồ chẩn đoán nhanh lỗi ERR14-8140

Kiểm tra giắc Travel (R) Controller.
Làm sạch và cắm lại nếu giắc lỏng hoặc tiếp xúc kém.
Đo chân 2–3 tại giắc Service Tool: tiêu chuẩn 40–70 Ω.
Nếu không đạt, sửa hoặc thay bó dây.
Nếu đạt, đo thông mạch giữa CN3-D1 và CN3-D2.
Tiếp tục đo thông mạch giữa CN3-D1 và CN3-P.
Nếu dây điện không đạt, sửa hoặc thay bó dây.
Nếu tất cả đường dây đều đạt, thay Travel (R) Controller.

Những lưu ý khi sửa lỗi 8140 Komatsu

Không tháo hoặc cắm giắc bộ điều khiển khi xe đang được cấp điện.
Không dùng dây nối thử tùy tiện trên đường truyền CAN.
Không đo điện trở trên mạch đang có điện áp.
Phải xác định đúng số chân và màu dây trước khi đo.
Cần kiểm tra cả đoạn dây gần giắc vì đây là vị trí dễ bị đứt ngầm.
Sau khi sửa chữa, phải cắm chắc toàn bộ giắc, kết nối lại bình điện và kiểm tra vận hành xe.
Chỉ thay Travel (R) Controller sau khi đã xác nhận giắc cắm và toàn bộ dây CAN liên quan đều đạt tiêu chuẩn.

Câu hỏi thường gặp về lỗi ERR14-8140

Lỗi ERR14-8140 có phải chắc chắn do hỏng bộ điều khiển không?

Không. Nguyên nhân có thể chỉ là giắc cắm tiếp xúc kém, dây CAN bị đứt hoặc chập mạch. Bộ điều khiển chỉ nên được thay sau khi các phép đo dây điện đều đạt tiêu chuẩn.

Điện trở tại giắc Service Tool bao nhiêu là đúng?

Theo tài liệu, điện trở giữa chân số 2 và chân số 3 của giắc Service Tool phải nằm trong khoảng 40–70 Ω.

Tại sao tài liệu yêu cầu giá trị 0 Ω khi kiểm tra dây CAN?

Phép đo này dùng để kiểm tra tính liên tục của từng sợi dây sau khi đã ngắt giắc. Giá trị phải gần 0 Ω, nghĩa là dây thông mạch và có điện trở rất thấp.

Có thể áp dụng quy trình này cho những mẫu xe nào?

Quy trình có thể dùng để tham khảo chẩn đoán lỗi ERR14-8140 trên Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12. Tuy nhiên, trước khi đo phải đối chiếu đúng sơ đồ giắc trên phiên bản xe thực tế.

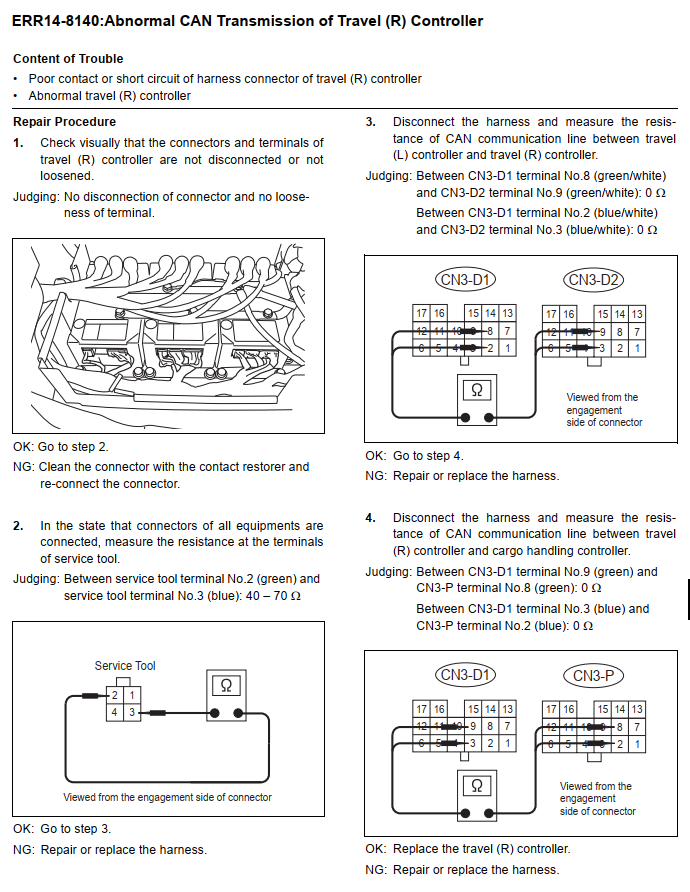

Tài liệu Komatsu về lỗi ERR14-8140

Kết luận

Lỗi ERR14-8140 trên xe nâng điện Komatsu là lỗi truyền thông CAN bất thường của bộ điều khiển di chuyển bên phải. Hai nguyên nhân chính là giắc hoặc bó dây bị tiếp xúc kém, đứt, chập; hoặc bản thân Travel (R) Controller bị hỏng.

Quy trình sửa chữa đúng là kiểm tra giắc, đo điện trở mạng CAN tại giắc Service Tool, kiểm tra thông mạch giữa các giắc CN3-D1, CN3-D2 và CN3-P. Chỉ thay bộ điều khiển di chuyển bên phải khi toàn bộ dây dẫn đã được xác nhận hoạt động bình thường.
