Lỗi ERR18-8140 xe nâng điện Komatsu FB10/13/14/15/18/20-12: Nguyên nhân và cách sửa

Lỗi ERR18-8140 xe nâng điện Komatsu FB10-12 đến FB20-12: Nguyên nhân và cách sửa

Lỗi ERR18-8140 trên xe nâng điện Komatsu cho biết hệ thống phát hiện đường truyền CAN của bộ điều khiển di chuyển bên trái – Travel (L) Controller – hoạt động bất thường.

Mã lỗi này có thể xuất hiện trên các dòng xe:

Khi gặp ERR18-8140, không nên thay ngay bộ điều khiển. Kỹ thuật viên cần kiểm tra lần lượt giắc điện, điện trở đường CAN và tính liên tục của dây dẫn để xác định chính xác nguyên nhân.

ERR18-8140 trên xe nâng điện Komatsu có nghĩa là gì?

Theo tài liệu kỹ thuật, mã lỗi được mô tả như sau:

ERR18-8140: Abnormal CAN Transmission of Travel (L) Controller

Dịch sang tiếng Việt:

Đường truyền CAN của bộ điều khiển di chuyển bên trái có tín hiệu bất thường.

Travel (L) Controller là bộ điều khiển di chuyển bên trái. Bộ phận này giao tiếp với bảng đồng hồ và bộ điều khiển di chuyển bên phải thông qua mạng truyền thông CAN.

Nếu dây CAN bị đứt, chập mạch, tiếp xúc giắc kém hoặc bản thân bộ điều khiển bên trái bị hỏng, hệ thống có thể ghi nhận lỗi ERR18-8140.

Nguyên nhân gây lỗi ERR18-8140

Theo tài liệu sửa chữa của xe, lỗi ERR18-8140 có hai nhóm nguyên nhân chính:

Giắc hoặc dây điện của Travel (L) Controller tiếp xúc kém hay bị chập mạch

Các chân giắc có thể bị lỏng, tuột, oxy hóa, biến dạng hoặc không tiếp xúc chắc chắn. Dây CAN cũng có thể bị đứt ngầm hoặc chập mạch.

Travel (L) Controller hoạt động bất thường

Nếu toàn bộ giắc điện và đường dây CAN đều đạt yêu cầu nhưng mã lỗi vẫn còn, bộ điều khiển di chuyển bên trái có khả năng đã bị hỏng.

Dụng cụ cần chuẩn bị

Để kiểm tra ERR18-8140, kỹ thuật viên cần chuẩn bị:

Đồng hồ vạn năng có chế độ đo điện trở Ω
Dung dịch vệ sinh hoặc phục hồi tiếp điểm điện
Sơ đồ chân giắc theo đúng tài liệu xe
Dụng cụ tháo giắc điện
Thiết bị bảo hộ cách điện phù hợp

Lưu ý an toàn trước khi sửa chữa

Xe nâng điện sử dụng bộ ắc quy có điện áp và dòng điện lớn. Trước khi tháo giắc hoặc đo dây điện, cần:

Đỗ xe trên nền phẳng và hạ càng xuống vị trí an toàn.
Kéo phanh tay và tắt khóa điện.
Ngắt giắc bình điện trước khi tháo các giắc điều khiển.
Không đo điện trở khi mạch vẫn đang có điện.
Không chọc que đo làm rộng hoặc biến dạng chân giắc.
Không nối tắt đường CAN nếu chưa xác định đúng chân dây.

Nếu không có đồng hồ đo và kiến thức về hệ thống CAN, nên liên hệ kỹ thuật viên sửa chữa xe nâng điện để tránh làm hỏng bộ điều khiển.

Quy trình kiểm tra và sửa lỗi ERR18-8140

Bước 1: Kiểm tra giắc và chân giắc của Travel (L) Controller

Quan sát trực tiếp các giắc kết nối với bộ điều khiển di chuyển bên trái.

Cần kiểm tra:

Giắc có bị tuột hoặc kết nối không hết hành trình hay không.
Chân giắc có bị lỏng không.
Chân điện có bị cong, cháy, oxy hóa hoặc đẩy tụt vào bên trong không.
Dây điện gần đầu giắc có bị nứt, đứt hoặc cọ xát vào khung xe không.

Tiêu chuẩn đánh giá: Giắc không bị tuột và các chân điện không bị lỏng.

Nếu đạt: Chuyển sang bước 2.
Nếu không đạt: Vệ sinh giắc bằng dung dịch phục hồi tiếp điểm, sửa chân giắc và kết nối lại chắc chắn.

Sau khi xử lý, bật lại khóa điện để kiểm tra mã lỗi. Nếu ERR18-8140 vẫn còn, tiếp tục thực hiện bước 2.

Bước 2: Đo điện trở đường truyền CAN tại giắc kiểm tra Service Tool

Ở trạng thái các giắc của toàn bộ thiết bị vẫn đang được kết nối, đặt đồng hồ ở thang đo điện trở và đo tại giắc Service Tool:

Giữa chân số 2, dây màu xanh lá
Và chân số 3, dây màu xanh dương

Giá trị tiêu chuẩn: Từ 40–70 Ω.

Đánh giá kết quả

Điện trở từ 40–70 Ω: Đường CAN đạt yêu cầu tại bước kiểm tra này, chuyển sang bước 3.
Điện trở nằm ngoài 40–70 Ω: Kiểm tra, sửa chữa hoặc thay thế dây điện.

Điện trở sai tiêu chuẩn có thể liên quan đến dây CAN bị đứt, chập, tiếp xúc kém hoặc mạch kết thúc đường truyền CAN không bình thường.

Bước 3: Kiểm tra dây CAN giữa Travel (L) Controller và bảng đồng hồ

Ngắt giắc dây điện cần kiểm tra, sau đó đo tính liên tục của hai đường CAN giữa bộ điều khiển di chuyển bên trái và bảng đồng hồ.

Đường dây thứ nhất

Đo điện trở giữa:

Giắc CN3-D2, chân số 8, dây màu xanh lá
Và chân số 11 của bảng đồng hồ, dây màu xanh lá

Giá trị tiêu chuẩn: 0 Ω.

Đường dây thứ hai

Đo điện trở giữa:

Giắc CN3-D2, chân số 2, dây màu xanh dương
Và chân số 9 của bảng đồng hồ, dây màu xanh dương

Giá trị tiêu chuẩn: 0 Ω.

Đánh giá kết quả

Cả hai đường dây đạt 0 Ω: Chuyển sang bước 4.
Một trong hai đường dây không đạt: Sửa chữa hoặc thay thế bó dây điện.

Trước khi thay dây, cần kiểm tra kỹ đầu cos, vị trí nối dây và các đoạn dây dễ bị cọ xát, gập hoặc đứt ngầm.

Bước 4: Kiểm tra dây CAN giữa Travel (L) Controller và Travel (R) Controller

Ngắt các giắc liên quan và đo điện trở đường dây CAN giữa bộ điều khiển di chuyển bên trái và bộ điều khiển di chuyển bên phải.

Đường CAN thứ nhất

Đo giữa:

Giắc CN3-D2, chân số 9, dây xanh lá sọc trắng
Và giắc CN3-D1, chân số 8, dây xanh lá sọc trắng

Giá trị tiêu chuẩn: 0 Ω.

Đường CAN thứ hai

Đo giữa:

Giắc CN3-D2, chân số 3, dây xanh dương sọc trắng
Và giắc CN3-D1, chân số 2, dây xanh dương sọc trắng

Giá trị tiêu chuẩn: 0 Ω.

Kết luận ở bước 4

Nếu cả hai phép đo đạt 0 Ω: Thay thế Travel (L) Controller – bộ điều khiển di chuyển bên trái.
Nếu một trong hai phép đo không đạt: Sửa chữa hoặc thay thế bó dây điện.

Bảng tóm tắt thông số kiểm tra ERR18-8140

Vị trí kiểm tra	Chân đo	Giá trị tiêu chuẩn	Xử lý nếu không đạt
Giắc Service Tool	Chân 2 xanh lá – chân 3 xanh dương	40–70 Ω	Sửa hoặc thay dây điện
Travel (L) đến bảng đồng hồ	CN3-D2 chân 8 – bảng đồng hồ chân 11	0 Ω	Sửa hoặc thay dây
Travel (L) đến bảng đồng hồ	CN3-D2 chân 2 – bảng đồng hồ chân 9	0 Ω	Sửa hoặc thay dây
Travel (L) đến Travel (R)	CN3-D2 chân 9 – CN3-D1 chân 8	0 Ω	Sửa hoặc thay dây
Travel (L) đến Travel (R)	CN3-D2 chân 3 – CN3-D1 chân 2	0 Ω	Sửa hoặc thay dây

Những vị trí nên kiểm tra kỹ trên bó dây điện

Khi xử lý lỗi ERR18-8140, nên tập trung kiểm tra:

Phần dây sát giắc Travel (L) Controller
Chân điện của giắc CN3-D2
Chân điện của giắc CN3-D1
Giắc phía sau bảng đồng hồ
Giắc Service Tool
Đoạn dây đi qua góc khung hoặc khu vực dễ rung
Các vị trí từng được nối hoặc sửa chữa trước đó

Không nên chỉ kiểm tra bằng mắt. Một sợi dây vẫn có thể còn nguyên lớp vỏ bên ngoài nhưng lõi đồng bên trong đã bị đứt ngầm.

Có nên thay ngay Travel (L) Controller không?

Không nên thay ngay bộ điều khiển khi chưa đo kiểm đường dây.

Travel (L) Controller chỉ được kết luận cần thay khi:

Giắc và chân điện đã được kiểm tra, kết nối tốt.
Điện trở CAN tại giắc Service Tool đạt 40–70 Ω.
Các dây CAN từ Travel (L) Controller đến bảng đồng hồ đạt 0 Ω.
Các dây CAN giữa Travel (L) Controller và Travel (R) Controller đạt 0 Ω.
Lỗi ERR18-8140 vẫn xuất hiện.

Thay bộ điều khiển khi chưa kiểm tra dây điện có thể làm tăng chi phí nhưng không khắc phục được lỗi.

Cách kiểm tra sau khi sửa ERR18-8140

Sau khi sửa giắc, thay dây hoặc thay bộ điều khiển, cần thực hiện:

Kết nối lại toàn bộ giắc điện đúng vị trí.
Kiểm tra giắc đã được khóa chắc chắn.
Kết nối lại bình điện.
Bật khóa điện và kiểm tra màn hình.
Xóa mã lỗi bằng thiết bị phù hợp nếu cần.
Tắt rồi bật lại khóa điện.
Kiểm tra xem ERR18-8140 có xuất hiện trở lại không.
Chạy thử xe trong khu vực an toàn và kiểm tra hoạt động di chuyển.

Câu hỏi thường gặp về lỗi ERR18-8140

ERR18-8140 là lỗi gì?

Đây là lỗi đường truyền CAN bất thường của bộ điều khiển di chuyển bên trái, còn được gọi là Travel (L) Controller.

Lỗi ERR18-8140 có phải do hỏng bộ điều khiển không?

Không phải mọi trường hợp đều do hỏng bộ điều khiển. Nguyên nhân cũng có thể là giắc tiếp xúc kém, chân điện lỏng, dây CAN đứt hoặc bị chập.

Điện trở CAN tại giắc Service Tool bao nhiêu là đúng?

Theo tài liệu, điện trở đo giữa chân số 2 màu xanh lá và chân số 3 màu xanh dương phải nằm trong khoảng 40–70 Ω.

Điện trở dây dẫn bao nhiêu được xem là đạt?

Các đường dây được kiểm tra giữa Travel (L) Controller, bảng đồng hồ và Travel (R) Controller phải có giá trị 0 Ω theo tiêu chuẩn trong tài liệu.

Lỗi này áp dụng cho những mẫu xe nào?

Quy trình được sử dụng để tham khảo khi sửa ERR18-8140 trên các mẫu Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12. Trước khi đo, cần đối chiếu đúng cấu hình và sơ đồ điện của từng xe.

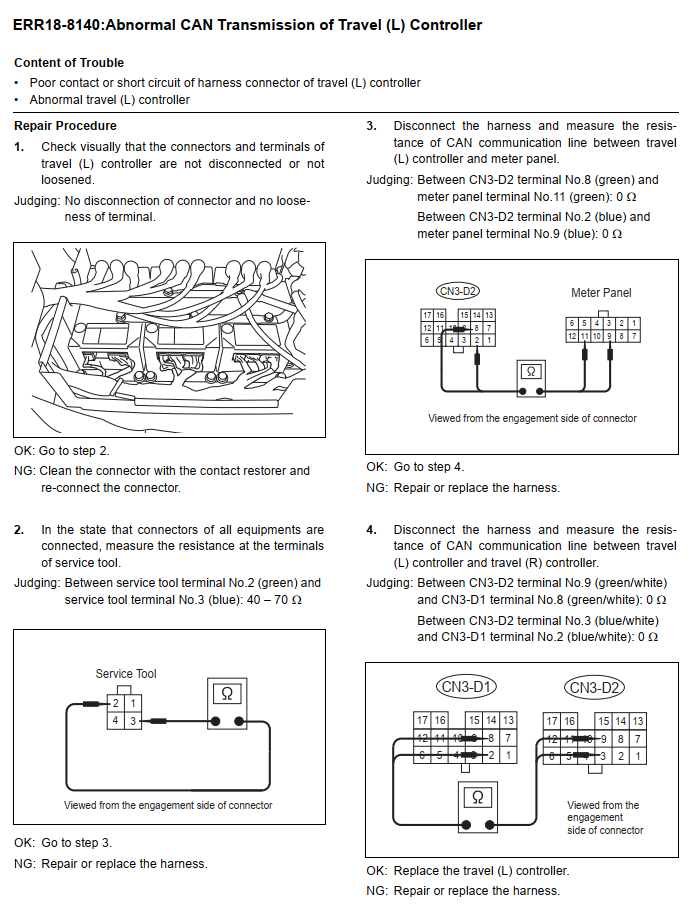

Tài liệu hãng Komatsu về lỗi ERR18-8140

Kết luận

Lỗi ERR18-8140 trên xe nâng điện Komatsu liên quan đến đường truyền CAN của bộ điều khiển di chuyển bên trái. Hai nguyên nhân chính là dây hoặc giắc kết nối bị lỗi và Travel (L) Controller hoạt động bất thường.

Quy trình sửa chữa cần được thực hiện theo đúng thứ tự: kiểm tra giắc điện, đo điện trở CAN tại giắc Service Tool, kiểm tra đường dây đến bảng đồng hồ và kiểm tra đường dây giữa hai bộ điều khiển di chuyển. Chỉ thay Travel (L) Controller khi tất cả giắc và dây CAN đều đạt tiêu chuẩn.

Nếu không có thiết bị đo hoặc chưa có kinh nghiệm sửa hệ thống điều khiển xe nâng điện, khách hàng nên liên hệ đơn vị kỹ thuật chuyên nghiệp để được kiểm tra đúng nguyên nhân, tránh thay nhầm linh kiện và phát sinh chi phí.
