Lỗi ERR30-8140 xe nâng điện Komatsu FB10-12 đến FB20-12

Lỗi ERR30-8140 xe nâng điện Komatsu là gì?

ERR30-8140 là lỗi báo truyền thông CAN bất thường của bộ điều khiển nâng hạ – tiếng Anh trong tài liệu kỹ thuật là:

Abnormal CAN Transmission of Cargo Handling Controller

Khi xảy ra lỗi, tín hiệu truyền thông giữa bộ điều khiển nâng hạ và các bộ điều khiển khác trên xe bị gián đoạn hoặc không chính xác. Xe có thể hạn chế hoặc ngừng một số chức năng nâng, hạ và điều khiển bộ công tác để bảo vệ hệ thống.

Mã lỗi này áp dụng cho các model:

Nguyên nhân gây lỗi ERR30-8140

Theo tài liệu sửa chữa của Komatsu, lỗi ERR30-8140 có hai nhóm nguyên nhân chính:

Giắc nối dây điện của bộ điều khiển nâng hạ tiếp xúc kém hoặc bị chập mạch.
Bộ điều khiển nâng hạ bị hỏng hoặc hoạt động bất thường.

Ngoài ra, trong quá trình kiểm tra thực tế cần chú ý các hiện tượng như:

Giắc điện bị lỏng hoặc tuột khỏi vị trí.
Chân giắc bị cong, lùi chân hoặc oxy hóa.
Dây truyền thông CAN bị đứt ngầm.
Dây CAN bị chạm chập trong bó dây.
Giắc bị bám nước, bụi bẩn hoặc hóa chất.
Bó dây bị cọ xát vào khung xe.
Bộ điều khiển nâng hạ bị mất khả năng giao tiếp CAN.

Dấu hiệu thường gặp khi xe báo ERR30-8140

Tùy tình trạng hư hỏng, xe có thể xuất hiện một hoặc nhiều dấu hiệu sau:

Màn hình hiển thị mã ERR30-8140.
Chức năng nâng hạ hoạt động bất thường.
Xe không thực hiện được một số thao tác của bộ công tác.
Lỗi xuất hiện chập chờn khi xe rung hoặc di chuyển.
Tắt chìa khóa rồi bật lại nhưng lỗi vẫn xuất hiện.
Lỗi xuất hiện sau khi sửa chữa, tháo giắc hoặc vệ sinh xe.

Chuẩn bị trước khi kiểm tra

Để kiểm tra lỗi chính xác, cần chuẩn bị:

Đồng hồ đo điện trở có thang đo Ω.
Dụng cụ tháo giắc điện.
Dung dịch vệ sinh hoặc phục hồi tiếp điểm điện.
Sơ đồ vị trí chân giắc.
Dụng cụ sửa dây và đầu cos phù hợp.
Thiết bị chẩn đoán hoặc giắc kiểm tra chuyên dụng của xe nếu có.

Lưu ý an toàn

Trước khi tháo giắc hoặc sửa chữa hệ thống điện:

Đỗ xe trên nền bằng phẳng.
Hạ càng nâng xuống vị trí an toàn.
Kéo phanh tay.
Tắt chìa khóa điện.
Ngắt giắc bình điện theo đúng quy trình.
Chờ hệ thống điện xả hết điện áp tồn dư rồi mới thao tác.

Không đo điện trở khi mạch vẫn đang được cấp điện. Việc đấu nhầm chân giắc có thể làm hỏng bộ điều khiển.

Quy trình kiểm tra và sửa lỗi ERR30-8140

Bước 1: Kiểm tra giắc và chân giắc bộ điều khiển nâng hạ

Kiểm tra trực quan toàn bộ giắc nối và chân giắc của bộ điều khiển nâng hạ.

Cần xác nhận:

Giắc không bị tuột hoặc lỏng.
Khóa giữ giắc còn nguyên vẹn.
Không có chân giắc bị lùi, cong hoặc gãy.
Các đầu cực không bị oxy hóa.
Không có dấu hiệu cháy, nóng hoặc ngấm nước.
Bó dây không bị kéo căng, cọ xát hoặc dập nát.

Tiêu chuẩn đánh giá: Không có giắc bị tuột và không có chân giắc bị lỏng.

Nếu đạt: Chuyển sang bước 2.
Nếu không đạt: Làm sạch giắc bằng dung dịch vệ sinh, phục hồi tiếp điểm và cắm lại giắc chắc chắn. Sửa hoặc thay chân giắc nếu bị hư hỏng.

Sau khi xử lý, bật lại chìa khóa và kiểm tra mã lỗi. Nếu ERR30-8140 vẫn xuất hiện, tiếp tục bước 2.

Bước 2: Đo điện trở tại đầu nối thiết bị kiểm tra

Giữ nguyên trạng thái các giắc của thiết bị trên xe đang được kết nối. Dùng đồng hồ đo điện trở tại đầu nối của thiết bị kiểm tra.

Đo giữa:

Chân số 2 – dây màu xanh lá
Chân số 3 – dây màu xanh dương

Giá trị tiêu chuẩn: 40–70 Ω

Đánh giá kết quả

Điện trở từ 40–70 Ω: Mạch truyền thông CAN đạt yêu cầu, chuyển sang bước 3.
Điện trở ngoài khoảng 40–70 Ω: Kiểm tra, sửa chữa hoặc thay thế bó dây điện.

Nếu đồng hồ báo mạch hở, điện trở quá lớn hoặc bằng 0 Ω bất thường, cần kiểm tra kỹ dây CAN, các điểm nối và đầu giắc liên quan.

Bước 3: Kiểm tra đường truyền CAN giữa bộ điều khiển nâng hạ và bộ điều khiển di chuyển/RX

Ngắt bó dây khỏi các bộ điều khiển liên quan. Sau đó đo điện trở từng đường truyền thông CAN giữa giắc CN3-P và giắc CN3-D1.

Phép đo thứ nhất

Đo giữa:

CN3-P, chân số 8 – dây màu xanh lá
CN3-D1, chân số 9 – dây màu xanh lá

Giá trị tiêu chuẩn: 0 Ω

Phép đo thứ hai

Đo giữa:

CN3-P, chân số 2 – dây màu xanh dương
CN3-D1, chân số 3 – dây màu xanh dương

Giá trị tiêu chuẩn: 0 Ω

Giá trị 0 Ω trong tài liệu được hiểu là đường dây phải thông mạch với điện trở rất nhỏ. Khi đo thực tế, đồng hồ có thể hiển thị một giá trị nhỏ do điện trở của que đo và dây dẫn.

Đánh giá kết quả

Cả hai đường dây thông mạch, điện trở xấp xỉ 0 Ω: Chuyển sang bước 4.
Một trong hai đường dây không đạt: Sửa chữa hoặc thay thế bó dây điện.

Khi sửa dây CAN, cần giữ đúng màu dây, đúng tiết diện và cấu trúc xoắn của cặp dây. Không nối dây tùy tiện vì có thể làm tín hiệu CAN bị nhiễu.

Bước 4: Kiểm tra đường truyền CAN giữa bộ điều khiển nâng hạ và bộ điều khiển van điện từ tỷ lệ

Ngắt bó dây rồi đo điện trở đường truyền CAN giữa giắc CN3-P và giắc CN1S.

Phép đo thứ nhất

Đo giữa:

CN3-P, chân số 9 – dây xanh lá sọc trắng
CN1S, chân số 22 – dây xanh lá sọc trắng

Giá trị tiêu chuẩn: 0 Ω

Phép đo thứ hai

Đo giữa:

CN3-P, chân số 3 – dây xanh dương sọc trắng
CN1S, chân số 23 – dây xanh dương sọc trắng

Giá trị tiêu chuẩn: 0 Ω

Đánh giá kết quả

Cả hai đường dây đạt khoảng 0 Ω: Theo quy trình của tài liệu, bó dây đã đạt yêu cầu; cần thay thế bộ điều khiển nâng hạ.
Một trong hai đường dây không đạt: Sửa chữa hoặc thay thế bó dây điện.

Chỉ nên kết luận bộ điều khiển nâng hạ hỏng sau khi đã xác nhận nguồn cấp, mass, giắc nối và toàn bộ đường truyền CAN đều đạt tiêu chuẩn.

Bảng tóm tắt trị số kiểm tra ERR30-8140

Vị trí đo	Màu dây	Giá trị tiêu chuẩn
Giắc thiết bị kiểm tra chân 2 ↔ chân 3	Xanh lá ↔ xanh dương	40–70 Ω
CN3-P chân 8 ↔ CN3-D1 chân 9	Xanh lá	0 Ω
CN3-P chân 2 ↔ CN3-D1 chân 3	Xanh dương	0 Ω
CN3-P chân 9 ↔ CN1S chân 22	Xanh lá sọc trắng	0 Ω
CN3-P chân 3 ↔ CN1S chân 23	Xanh dương sọc trắng	0 Ω

Cách xử lý theo từng kết quả kiểm tra

Trường hợp giắc điện bị lỏng hoặc oxy hóa

Tắt nguồn và ngắt bình điện.
Tháo giắc, kiểm tra từng chân tiếp xúc.
Vệ sinh bằng dung dịch chuyên dụng.
Sửa chân giắc bị lùi hoặc tiếp xúc kém.
Cắm lại giắc và khóa chặt.
Cố định bó dây để tránh rung lắc.

Trường hợp dây CAN bị đứt hoặc chập

Xác định chính xác đoạn dây hư hỏng.
Kiểm tra vị trí dây bị ép, cọ sát hoặc nóng chảy.
Sửa đúng kỹ thuật hoặc thay cả đoạn bó dây.
Giữ cấu trúc xoắn của cặp dây CAN.
Bọc cách điện và chống ẩm tại vị trí sửa.
Đo lại điện trở sau khi hoàn tất.

Trường hợp bộ điều khiển nâng hạ bị hỏng

Nếu toàn bộ giắc và đường dây CAN đều đạt tiêu chuẩn nhưng lỗi vẫn còn, thực hiện thay thế bộ điều khiển nâng hạ theo tài liệu Komatsu.

Trước khi thay, cần:

Xác nhận đúng mã linh kiện theo số khung xe.
Kiểm tra điện áp nguồn cấp và đường mass.
Không lắp thử bộ điều khiển khi hệ thống dây vẫn đang chập.
Thực hiện cài đặt hoặc hiệu chỉnh nếu model xe yêu cầu.
Kiểm tra lại toàn bộ chức năng nâng hạ sau khi thay.

Kiểm tra sau khi sửa chữa

Sau khi xử lý nguyên nhân gây lỗi:

Cắm lại toàn bộ giắc điện.
Kết nối giắc bình điện.
Bật chìa khóa và kiểm tra màn hình.
Kiểm tra mã ERR30-8140 còn xuất hiện hay không.
Vận hành thử chức năng nâng, hạ, nghiêng và các bộ công tác liên quan.
Lái thử xe trong khu vực an toàn.
Kiểm tra lại bó dây sau khi xe rung và làm việc.
Xác nhận lỗi không tái xuất hiện trước khi bàn giao.

Không nên chỉ xóa mã lỗi rồi bàn giao xe. Nếu nguyên nhân ở giắc, dây CAN hoặc bộ điều khiển chưa được xử lý, mã ERR30-8140 sẽ tiếp tục xuất hiện.

Những lỗi thường gặp khi sửa ERR30-8140

Thay bộ điều khiển ngay khi chưa kiểm tra bó dây.
Đo điện trở khi hệ thống vẫn còn điện.
Đo nhầm chân giắc hoặc nhìn sai chiều giắc.
Chỉ kiểm tra dây bằng mắt mà không đo thông mạch.
Nối dây CAN bằng dây không đúng loại.
Không giữ cặp dây CAN ở trạng thái xoắn.
Bỏ qua hiện tượng chân giắc bị lùi vào trong.
Không kiểm tra nguồn và mass của bộ điều khiển.
Dùng chất vệ sinh không phù hợp làm hỏng chân giắc.

Câu hỏi thường gặp về lỗi ERR30-8140

ERR30-8140 có phải chắc chắn bộ điều khiển nâng hạ bị hỏng không?

Không. Theo tài liệu Komatsu, trước tiên phải kiểm tra giắc nối, chân giắc và toàn bộ đường dây truyền thông CAN. Chỉ thay bộ điều khiển khi các phép đo dây điện đều đạt tiêu chuẩn nhưng lỗi vẫn tồn tại.

Điện trở mạng CAN phải là bao nhiêu?

Tại đầu nối thiết bị kiểm tra, điện trở giữa chân số 2 màu xanh lá và chân số 3 màu xanh dương phải nằm trong khoảng 40–70 Ω.

Tại sao tài liệu yêu cầu một số đường dây có điện trở 0 Ω?

Các phép đo đó dùng để kiểm tra tính liên tục của từng dây dẫn giữa hai đầu giắc. Giá trị 0 Ω biểu thị đường dây thông mạch và có điện trở rất nhỏ.

Có thể tiếp tục sử dụng xe khi đang báo ERR30-8140 không?

Không nên tiếp tục vận hành, đặc biệt khi chức năng nâng hạ hoạt động bất thường. Lỗi truyền thông có thể làm bộ công tác phản hồi không đúng hoặc dừng hoạt động. Nên đưa xe về vị trí an toàn và kiểm tra sớm.

Lỗi xuất hiện lúc có, lúc không thì nên kiểm tra ở đâu?

Hãy ưu tiên kiểm tra giắc bộ điều khiển nâng hạ, chân giắc bị lỏng, dây CAN bị đứt ngầm và những vị trí bó dây thường xuyên rung hoặc cọ vào khung xe.

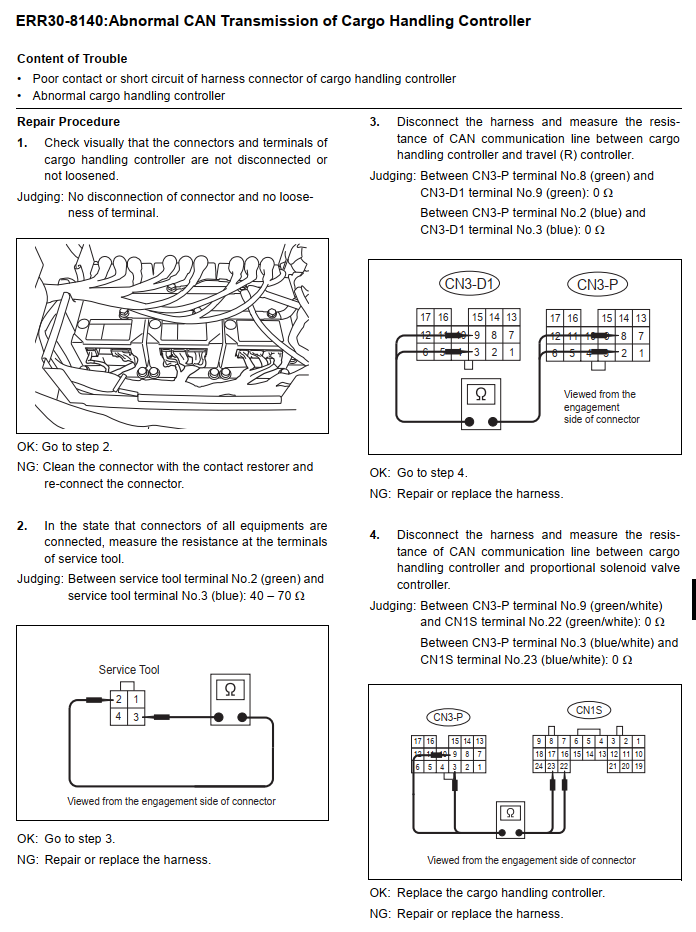

Tài liệu hãng Komatsu về lỗi ERR30-8140

Kết luận

Lỗi ERR30-8140 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 là lỗi truyền thông CAN bất thường của bộ điều khiển nâng hạ.

Quy trình xử lý đúng gồm:

Kiểm tra giắc và chân giắc bộ điều khiển nâng hạ.
Đo điện trở mạng CAN tại đầu nối thiết bị kiểm tra, tiêu chuẩn 40–70 Ω.
Kiểm tra thông mạch giữa giắc CN3-P và CN3-D1.
Kiểm tra thông mạch giữa giắc CN3-P và CN1S.
Sửa hoặc thay bó dây nếu kết quả không đạt.
Thay bộ điều khiển nâng hạ nếu toàn bộ đường dây đạt tiêu chuẩn nhưng lỗi vẫn còn.

Do hệ thống CAN và bộ điều khiển điện tử có cấu tạo phức tạp, người sửa chữa cần có kiến thức về điện xe nâng, đồng hồ đo phù hợp và sơ đồ chân giắc chính xác. Nếu không có đủ thiết bị, nên liên hệ đơn vị sửa chữa xe nâng điện chuyên nghiệp để tránh làm hỏng bộ điều khiển.
