Lỗi ERR34-8140 xe nâng điện Komatsu: Nguyên nhân và cách sửa

Lỗi ERR34-8140 xe nâng điện Komatsu là gì?

Lỗi ERR34-8140 trên xe nâng điện Komatsu có nội dung:

Abnormal CAN Transmission of Proportional Solenoid Valve Controller

Có thể hiểu là: Tín hiệu truyền thông CAN của bộ điều khiển van điện từ tỷ lệ bị bất thường.

Lỗi này liên quan đến đường truyền CAN giữa bộ điều khiển van điện từ tỷ lệ và bộ điều khiển xử lý tải. Khi tín hiệu CAN bị gián đoạn, chập mạch hoặc bộ điều khiển gặp hư hỏng, hệ thống sẽ ghi nhận mã lỗi ERR34-8140.

Các dòng xe Komatsu áp dụng

Quy trình kiểm tra trong bài viết áp dụng cho các dòng xe nâng điện Komatsu:

Vị trí giắc, màu dây hoặc cấu hình thực tế có thể khác nhau tùy phiên bản và số serial của xe. Kỹ thuật viên cần đối chiếu sơ đồ điện đúng với xe đang sửa chữa.

Nguyên nhân gây ra lỗi ERR34-8140

Theo tài liệu kỹ thuật, lỗi ERR34-8140 thường xuất phát từ hai nhóm nguyên nhân chính:

1. Giắc điện hoặc dây dẫn tiếp xúc không tốt

Giắc của bộ điều khiển van điện từ tỷ lệ có thể gặp một trong những tình trạng sau:

Giắc bị lỏng hoặc tuột khỏi vị trí.
Chân giắc tiếp xúc kém.
Chân cắm bị oxy hóa hoặc bám bụi bẩn.
Dây điện bị đứt ngầm.
Dây truyền thông CAN bị chập mạch.
Bó dây bị cọ xát, dập hoặc hư hỏng lớp cách điện.

2. Bộ điều khiển van điện từ tỷ lệ bị hỏng

Nếu giắc điện và đường dây CAN đều bình thường nhưng mã lỗi vẫn xuất hiện, bộ điều khiển van điện từ tỷ lệ có khả năng đã bị hư hỏng.

Quy trình kiểm tra và sửa lỗi ERR34-8140

Chuẩn bị trước khi kiểm tra

Cần chuẩn bị:

Đồng hồ vạn năng có thang đo điện trở Ω.
Dung dịch vệ sinh hoặc phục hồi tiếp điểm điện.
Sơ đồ giắc điện theo tài liệu kỹ thuật.
Dụng cụ tháo lắp giắc và kiểm tra bó dây.

Đỗ xe trên nền bằng phẳng, hạ càng xuống sát mặt đất, kéo phanh tay và tắt khóa điện. Khi tháo giắc hoặc sửa chữa dây dẫn, cần cô lập nguồn điện theo đúng quy trình an toàn của xe.

Không đo điện trở khi mạch vẫn đang có điện.

Bước 1: Kiểm tra giắc bộ điều khiển van điện từ tỷ lệ

Kiểm tra trực quan giắc cắm và các chân terminal của bộ điều khiển van điện từ tỷ lệ.

Cần xác nhận:

Giắc được cắm chắc chắn.
Không có giắc bị tuột hoặc lỏng.
Các chân terminal không bị lỏng.
Chân giắc không bị cong, cháy hoặc oxy hóa.
Không có nước, dầu hoặc bụi bẩn bên trong giắc.

Kết quả đánh giá

Nếu giắc không bị tuột và chân terminal không bị lỏng:
Chuyển sang bước 2.

Nếu phát hiện tiếp xúc không tốt:
Vệ sinh giắc bằng dung dịch phục hồi tiếp điểm, xử lý chân cắm và kết nối lại giắc chắc chắn.

Sau khi xử lý, bật khóa điện và kiểm tra xem lỗi ERR34-8140 còn xuất hiện hay không.

Bước 2: Đo điện trở tại giắc Service Tool

Giữ nguyên trạng thái kết nối của giắc trên tất cả các thiết bị. Sử dụng đồng hồ đo điện trở tại giắc Service Tool.

Đo giữa:

Terminal số 2 – dây màu xanh lá
Terminal số 3 – dây màu xanh dương

Giá trị tiêu chuẩn

Điện trở đo được phải nằm trong khoảng:

40–70 Ω

Đánh giá kết quả

Nếu điện trở nằm trong khoảng 40–70 Ω:
Đường truyền CAN đạt yêu cầu ở phép kiểm tra này. Chuyển sang bước 3.

Nếu điện trở nằm ngoài khoảng 40–70 Ω:
Kiểm tra và sửa chữa bó dây. Nếu dây dẫn hoặc đầu nối bị hư hỏng, cần sửa hoặc thay thế.

Không nên thay bộ điều khiển ngay khi chưa kiểm tra và loại trừ lỗi dây dẫn.

Bước 3: Kiểm tra đường dây CAN giữa hai bộ điều khiển

Tháo giắc liên quan, sau đó đo điện trở từng đường truyền CAN giữa bộ điều khiển van điện từ tỷ lệ và bộ điều khiển xử lý tải.

Phép đo thứ nhất

Đo giữa:

Giắc CN1S, terminal số 22 – dây xanh lá/trắng
Giắc CN3-P, terminal số 9 – dây xanh lá/trắng

Giá trị tiêu chuẩn: 0 Ω

Phép đo thứ hai

Đo giữa:

Giắc CN1S, terminal số 23 – dây xanh dương/trắng
Giắc CN3-P, terminal số 3 – dây xanh dương/trắng

Giá trị tiêu chuẩn: 0 Ω

Khi xác định chân giắc, phải quan sát từ phía ăn khớp của giắc – engagement side of connector như hướng dẫn trong tài liệu.

Đánh giá kết quả

Nếu cả hai phép đo đều đạt 0 Ω:
Đường dây CAN có tính liên tục. Theo quy trình chẩn đoán, cần thay thế bộ điều khiển van điện từ tỷ lệ.

Nếu điện trở không đạt 0 Ω:
Dây dẫn hoặc đầu nối có thể bị đứt, tiếp xúc kém hoặc tăng điện trở. Cần sửa chữa hoặc thay thế bó dây.

Trong đo kiểm thực tế, số chỉ thị có thể xuất hiện một lượng điện trở rất nhỏ do dây đo và tiếp điểm. Kỹ thuật viên cần kiểm tra, trừ điện trở của que đo trước khi kết luận.

Bảng tóm tắt chẩn đoán lỗi ERR34-8140

Hạng mục kiểm tra	Giá trị hoặc trạng thái tiêu chuẩn	Hướng xử lý khi không đạt
Giắc bộ điều khiển van điện từ tỷ lệ	Cắm chắc, chân terminal không lỏng	Vệ sinh, sửa chân giắc và cắm lại
Service Tool terminal 2–3	40–70 Ω	Sửa hoặc thay bó dây
CN1S-22 đến CN3-P-9	0 Ω	Sửa hoặc thay bó dây
CN1S-23 đến CN3-P-3	0 Ω	Sửa hoặc thay bó dây
Hai đường CAN đều đạt tiêu chuẩn nhưng vẫn báo lỗi	Dây dẫn bình thường	Thay bộ điều khiển van điện từ tỷ lệ

Sau khi sửa chữa cần làm gì?

Sau khi hoàn thành việc vệ sinh giắc, sửa dây hoặc thay bộ điều khiển, thực hiện:

Kết nối lại toàn bộ giắc điện.
Kiểm tra chắc chắn không còn dụng cụ trong khoang thiết bị.
Khôi phục nguồn điện cho xe.
Bật khóa điện và quan sát màn hình.
Kiểm tra mã ERR34-8140 còn xuất hiện hay không.
Vận hành thử chức năng di chuyển và nâng hạ ở khu vực an toàn.
Kiểm tra lại bó dây để bảo đảm không bị căng, kẹp hoặc cọ vào khung xe.

Nếu lỗi xuất hiện lại, cần kiểm tra kỹ toàn bộ mạng CAN, nguồn cấp và mass của các bộ điều khiển bằng tài liệu điện đúng với serial xe.

Có nên tiếp tục vận hành khi xe báo ERR34-8140?

Không nên tiếp tục khai thác xe khi lỗi xuất hiện thường xuyên, đặc biệt nếu chức năng nâng hạ hoạt động bất thường. Lỗi truyền thông CAN có thể khiến tín hiệu điều khiển giữa các bộ phận không được truyền chính xác.

Người vận hành nên dừng xe ở vị trí an toàn và liên hệ kỹ thuật viên có kinh nghiệm về xe nâng điện Komatsu để kiểm tra.

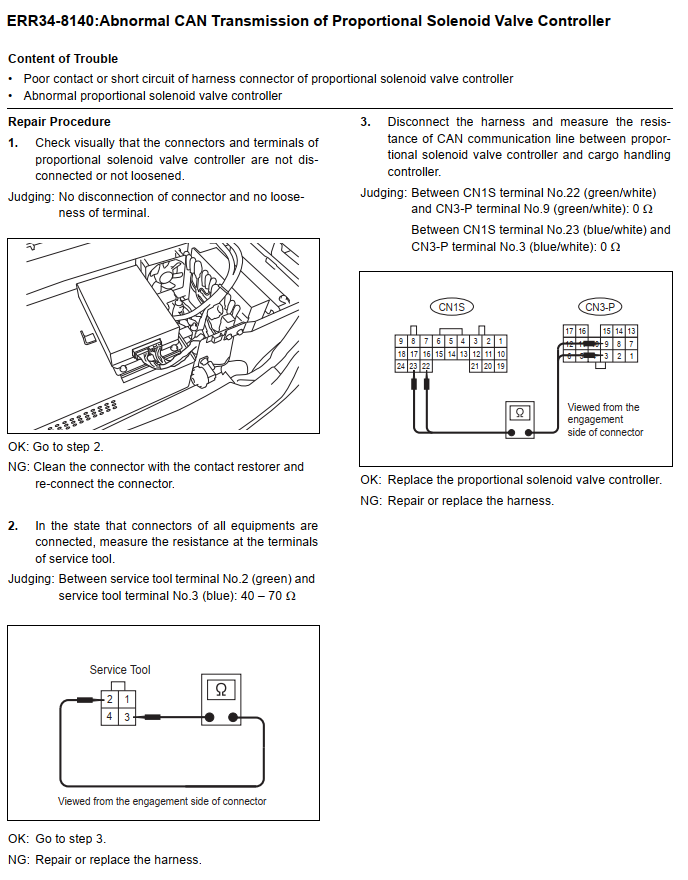

Tài liệu kỹ thuật Komatsu về lỗi ERR34-8140

Kết luận

Lỗi ERR34-8140 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 chủ yếu liên quan đến giắc điện, bó dây CAN hoặc bộ điều khiển van điện từ tỷ lệ.

Trình tự xử lý chính xác là:

Kiểm tra và vệ sinh giắc.
Đo điện trở tại giắc Service Tool, tiêu chuẩn 40–70 Ω.
Kiểm tra thông mạch hai dây CAN, tiêu chuẩn 0 Ω.
Sửa hoặc thay bó dây nếu kết quả không đạt.
Nếu dây dẫn đạt tiêu chuẩn, thay bộ điều khiển van điện từ tỷ lệ.

Thực hiện kiểm tra đúng trình tự sẽ giúp xác định chính xác nguyên nhân và tránh thay nhầm bộ điều khiển có giá trị cao.
