Cách sửa lỗi ERR40-8140 xe nâng điện Komatsu FB10-12 đến FB20-12

Lỗi ERR40-8140 xe nâng điện Komatsu là gì?

Lỗi ERR40-8140 có nội dung:

Abnormal CAN Transmission of Meter Panel – Truyền thông CAN của bảng đồng hồ bất thường.

Mã lỗi này xuất hiện khi hệ thống điều khiển không thể truyền hoặc nhận dữ liệu bình thường với bảng đồng hồ của xe nâng. Nguyên nhân thường liên quan đến giắc điện, dây truyền thông CAN hoặc bản thân bảng đồng hồ.

Lỗi ERR40-8140 có thể áp dụng cho các dòng xe nâng điện Komatsu:

Xe nâng điện 1 tấn Komatsu FB10-12
Xe nâng điện 1.3 tấn Komatsu FB13-12
Xe nâng điện 1.4 tấn Komatsu FB14-12
Xe nâng điện 1.5 tấn Komatsu FB15-12
Xe nâng điện 1.8 tấn Komatsu FB18-12
Xe nâng điện 2 tấn Komatsu FB20-12

Nguyên nhân gây ra lỗi ERR40-8140

Theo tài liệu kỹ thuật, lỗi ERR40-8140 có hai nhóm nguyên nhân chính:

Giắc dây điện của bảng đồng hồ tiếp xúc kém hoặc bị chập mạch.
Bảng đồng hồ bị hỏng hoặc hoạt động bất thường.

Trong thực tế kiểm tra, cần đặc biệt chú ý đến:

Giắc bảng đồng hồ bị lỏng hoặc chưa cắm hết.
Chân giắc bị cong, tụt hoặc oxy hóa.
Đầu nối bám bụi bẩn, hơi ẩm hoặc hóa chất.
Dây CAN màu xanh lá hoặc màu xanh dương bị đứt, chập hay tiếp xúc kém.
Bảng đồng hồ bị lỗi mạch truyền thông CAN.

Dấu hiệu thường gặp

Khi xuất hiện lỗi ERR40-8140, xe có thể gặp một hoặc nhiều hiện tượng sau:

Màn hình hiển thị mã lỗi ERR40-8140.
Bảng đồng hồ hoạt động không ổn định.
Thông tin trên màn hình bị mất hoặc hiển thị bất thường.
Xe hạn chế một số chức năng do mất liên lạc giữa các bộ điều khiển.
Tắt và bật lại chìa khóa nhưng lỗi vẫn xuất hiện.

Chuẩn bị trước khi kiểm tra

Kỹ thuật viên cần chuẩn bị:

Đồng hồ vạn năng có chức năng đo điện trở.
Dung dịch vệ sinh và phục hồi tiếp điểm điện.
Sơ đồ chân giắc theo tài liệu.
Dụng cụ tháo bảng đồng hồ và kiểm tra dây điện.

Lưu ý an toàn: Đỗ xe trên nền phẳng, hạ càng xuống đất, kéo phanh tay, tắt chìa khóa và ngắt giắc bình điện trước khi tháo giắc hoặc đo điện trở. Không đo điện trở khi mạch đang có điện.

Quy trình sửa lỗi ERR40-8140

Bước 1: Kiểm tra giắc và chân giắc của bảng đồng hồ

Kiểm tra trực quan toàn bộ giắc nối và các chân điện tại bảng đồng hồ.

Tiêu chuẩn đánh giá:

Giắc không bị tuột hoặc cắm chưa hết.
Không có chân giắc bị lỏng.
Chân giắc không bị cong, cháy, oxy hóa hoặc tụt vào bên trong.
Không có dấu hiệu nước hoặc hóa chất xâm nhập.

Nếu đạt yêu cầu: Chuyển sang bước 2.

Nếu không đạt yêu cầu:

Tắt nguồn điện của xe.
Tháo giắc bảng đồng hồ.
Làm sạch bằng dung dịch phục hồi tiếp điểm điện phù hợp.
Kiểm tra và chỉnh lại chân giắc bị lệch hoặc lỏng.
Cắm lại giắc chắc chắn.
Bật khóa điện và kiểm tra lại mã lỗi.

Không nên dùng giấy nhám thô làm mòn lớp mạ của chân giắc.

Bước 2: Đo điện trở mạng truyền thông CAN tại giắc kiểm tra dịch vụ

Giữ nguyên trạng thái kết nối của giắc điện trên tất cả các thiết bị. Tắt khóa điện và bảo đảm mạch không còn điện trước khi đo.

Đặt đồng hồ ở thang đo điện trở và đo giữa:

Chân số 2 – dây màu xanh lá
Chân số 3 – dây màu xanh dương

Trên giắc kiểm tra dịch vụ.

Giá trị tiêu chuẩn:

40–70 Ω

Đánh giá kết quả

Điện trở nằm trong khoảng 40–70 Ω: Mạng CAN cơ bản đạt yêu cầu, chuyển sang bước 3.
Điện trở ngoài khoảng 40–70 Ω: Kiểm tra, sửa chữa hoặc thay thế bó dây điện.

Kết quả ngoài tiêu chuẩn có thể liên quan đến dây CAN bị đứt, chập mạch, tiếp xúc kém hoặc đầu nối bị hỏng.

Bước 3: Kiểm tra dây CAN giữa bảng đồng hồ và bộ điều khiển cargo handling

Ngắt giắc dây điện cần kiểm tra. Sau đó đo điện trở từng đường dây CAN giữa bộ điều khiển cargo handling và bảng đồng hồ.

Kiểm tra đường CAN màu xanh lá

Đo giữa:

Chân số 11, dây màu xanh lá, tại bảng đồng hồ.
Chân số 8, dây màu xanh lá, tại giắc CN3-D2.

Giá trị tiêu chuẩn:

0 Ω

Kiểm tra đường CAN màu xanh dương

Đo giữa:

Chân số 9, dây màu xanh dương, tại bảng đồng hồ.
Chân số 2, dây màu xanh dương, tại giắc CN3-D2.

Giá trị tiêu chuẩn:

0 Ω

Giá trị 0 Ω trong tài liệu được hiểu là đường dây phải thông mạch với điện trở rất thấp. Trên đồng hồ thực tế có thể xuất hiện một giá trị nhỏ do điện trở của que đo và dây dẫn.

Đánh giá kết quả

Cả hai đường dây đạt yêu cầu: Dây dẫn thông mạch bình thường; theo quy trình của tài liệu, cần thay thế bảng đồng hồ.
Một trong hai đường dây không đạt yêu cầu: Sửa chữa hoặc thay thế bó dây điện.

Cách xử lý theo từng kết quả đo

Kết quả kiểm tra	Kết luận	Hướng xử lý
Giắc bảng đồng hồ lỏng hoặc bẩn	Tiếp xúc không ổn định	Vệ sinh, chỉnh chân giắc và cắm lại
Điện trở chân 2–3 không nằm trong 40–70 Ω	Mạng CAN hoặc bó dây bất thường	Kiểm tra, sửa chữa hoặc thay bó dây
Dây xanh lá không thông mạch	Đứt hoặc tiếp xúc kém đường CAN	Sửa chữa hoặc thay dây
Dây xanh dương không thông mạch	Đứt hoặc tiếp xúc kém đường CAN	Sửa chữa hoặc thay dây
Hai đường CAN đều đạt tiêu chuẩn nhưng lỗi còn	Bảng đồng hồ bất thường	Thay bảng đồng hồ

Kiểm tra sau khi sửa chữa

Sau khi hoàn thành sửa chữa:

Cắm lại toàn bộ giắc điện đúng vị trí.
Kiểm tra giắc đã khóa chắc chắn.
Kết nối lại bình điện.
Bật chìa khóa và theo dõi bảng đồng hồ.
Kiểm tra xem lỗi ERR40-8140 còn xuất hiện hay không.
Vận hành thử các chức năng của xe trong khu vực an toàn.
Kiểm tra lại dây điện nếu lỗi tái xuất hiện khi rung lắc hoặc đánh lái.

Những lưu ý quan trọng khi sửa lỗi ERR40-8140

Không thay bảng đồng hồ ngay khi chưa kiểm tra giắc và dây CAN.
Không đo điện trở khi khóa điện đang bật hoặc mạch còn điện.
Không đấu đảo dây CAN màu xanh lá và màu xanh dương.
Không nối dây tạm bợ hoặc để mối nối không được cách điện.
Nếu sửa dây CAN, cần bảo đảm chất lượng mối nối và giữ cấu trúc dây phù hợp để hạn chế nhiễu tín hiệu.
Trước khi thay bảng đồng hồ, phải xác nhận cả hai đường dây CAN đều thông mạch theo đúng tiêu chuẩn.
Vị trí chân giắc phải được xác định theo hướng nhìn từ phía tiếp xúc của đầu nối như hình trong tài liệu.

Câu hỏi thường gặp về lỗi ERR40-8140

Lỗi ERR40-8140 có phải do bảng đồng hồ hỏng không?

Có thể, nhưng không nên kết luận ngay. Trước tiên cần kiểm tra giắc điện, đo điện trở mạng CAN và kiểm tra thông mạch hai dây CAN. Chỉ thay bảng đồng hồ khi hệ thống dây điện đạt tiêu chuẩn nhưng lỗi vẫn còn.

Điện trở mạng CAN bao nhiêu là đạt?

Khi đo giữa chân số 2 màu xanh lá và chân số 3 màu xanh dương tại giắc kiểm tra dịch vụ, giá trị tiêu chuẩn theo tài liệu là 40–70 Ω.

Hai dây từ bảng đồng hồ đến giắc CN3-D2 phải có điện trở bao nhiêu?

Mỗi đường dây phải thông mạch, với giá trị tiêu chuẩn theo tài liệu là 0 Ω.

Xe còn chạy được khi báo ERR40-8140 không?

Không nên tiếp tục sử dụng xe như bình thường khi hệ thống đang báo lỗi truyền thông CAN. Việc mất liên lạc với bảng đồng hồ có thể làm người vận hành không theo dõi được chính xác tình trạng xe và các cảnh báo liên quan.

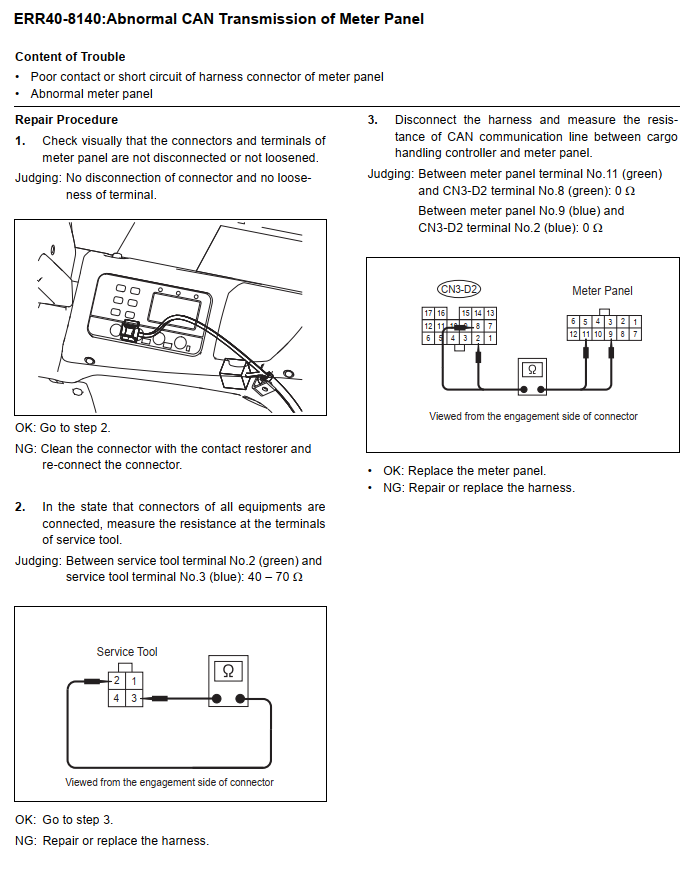

Tài liệu kỹ thuật hãng Komatsu sửa lỗi ERR40-8140

Kết luận

Lỗi ERR40-8140 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 là lỗi truyền thông CAN bất thường của bảng đồng hồ. Nguyên nhân chủ yếu là giắc tiếp xúc kém, bó dây CAN bị đứt hoặc chập, hoặc bảng đồng hồ bị hỏng.

Quy trình xử lý đúng là kiểm tra giắc bảng đồng hồ, đo điện trở mạng CAN tại giắc kiểm tra dịch vụ, sau đó kiểm tra thông mạch hai dây CAN giữa bảng đồng hồ và bộ điều khiển cargo handling. Chỉ thay bảng đồng hồ sau khi đã xác nhận hệ thống dây điện hoàn toàn đạt yêu cầu.

Nếu không có thiết bị đo, sơ đồ chân giắc hoặc kinh nghiệm sửa chữa hệ thống CAN, chủ xe nên liên hệ đơn vị sửa chữa xe nâng điện chuyên nghiệp để tránh làm hỏng bảng đồng hồ và bộ điều khiển.
