Hướng dẫn sửa lỗi ERR40-8314 xe nâng điện Komatsu FB10/13/14/15/18/20-12

Lỗi ERR40-8314 xe nâng điện Komatsu là gì?

Lỗi ERR40-8314 xuất hiện khi hệ thống phát hiện truyền thông CAN bất thường giữa bộ điều khiển di chuyển bên phải – Travel (R) Controller và bảng đồng hồ – Meter Panel.

Tên lỗi theo tài liệu kỹ thuật:

ERR40-8314: Abnormal CAN Communication between Travel (R) Controller and Meter Panel.

Có thể hiểu bằng tiếng Việt là:

Truyền thông CAN giữa bộ điều khiển di chuyển bên phải và bảng đồng hồ bị gián đoạn hoặc hoạt động không bình thường.

Lỗi này áp dụng cho các dòng xe nâng điện Komatsu:

  • Xe nâng điện 1 tấn Komatsu FB10-12
  • Xe nâng điện 1,3 tấn Komatsu FB13-12
  • Xe nâng điện 1,4 tấn Komatsu FB14-12
  • Xe nâng điện 1,5 tấn Komatsu FB15-12
  • Xe nâng điện 1,8 tấn Komatsu FB18-12
  • Xe nâng điện 2 tấn Komatsu FB20-12

Nguyên nhân gây lỗi ERR40-8314

Theo tài liệu sửa chữa của Komatsu, lỗi ERR40-8314 có thể xuất phát từ hai nhóm nguyên nhân chính:

1. Giắc nối hoặc dây điện truyền thông CAN tiếp xúc kém

Giắc dây điện giữa bộ điều khiển di chuyển bên phải và bảng đồng hồ có thể gặp một trong các tình trạng:

  • Giắc cắm bị lỏng hoặc chưa được cắm hết hành trình.
  • Chân giắc bị lỏng, cong, tụt hoặc oxy hóa.
  • Dây điện bị đứt hoặc tiếp xúc chập chờn.
  • Mạch dây truyền thông CAN bị ngắn mạch.
  • Đầu nối bị bám bụi, hơi ẩm hoặc chất bẩn.

2. Bộ điều khiển di chuyển bên phải bị hỏng

Nếu giắc nối và hai đường dây truyền thông CAN đều bảo đảm thông mạch nhưng lỗi vẫn xuất hiện, bộ điều khiển di chuyển bên phải có thể đã bị hỏng.

Dụng cụ cần chuẩn bị

Để kiểm tra lỗi ERR40-8314, kỹ thuật viên cần chuẩn bị:

  • Đồng hồ vạn năng có chức năng đo điện trở.
  • Dung dịch vệ sinh và phục hồi tiếp điểm điện.
  • Sơ đồ chân giắc theo tài liệu.
  • Dụng cụ tháo giắc phù hợp.
  • Thiết bị bảo hộ và dụng cụ cách điện.

Lưu ý an toàn trước khi sửa chữa

Trước khi kiểm tra hệ thống điện, cần:

  1. Đỗ xe tại vị trí bằng phẳng và hạ càng nâng xuống sàn.
  2. Kéo phanh tay và tắt chìa khóa điện.
  3. Ngắt giắc bình điện trước khi tháo giắc bộ điều khiển.
  4. Không đo điện trở khi mạch vẫn đang được cấp điện.
  5. Không dùng dây nối tắt tùy tiện vào đường truyền thông CAN.
  6. Chỉ tháo giắc bằng phần vỏ, không kéo trực tiếp vào dây điện.

Việc sửa chữa bộ điều khiển và hệ thống CAN nên được thực hiện bởi kỹ thuật viên có chuyên môn về xe nâng điện.

Quy trình kiểm tra và sửa lỗi ERR40-8314

Bước 1: Kiểm tra giắc của bộ điều khiển và bảng đồng hồ

Kiểm tra trực quan các giắc nối và chân giắc của:

  • Bộ điều khiển di chuyển bên phải.
  • Bảng đồng hồ xe nâng.
  • Dây điện kết nối giữa hai bộ phận.

Cần kiểm tra kỹ các dấu hiệu sau:

  • Giắc bị tuột hoặc cắm không chặt.
  • Khóa giữ giắc bị hỏng.
  • Chân giắc bị lỏng hoặc tụt vào bên trong.
  • Chân điện bị cong, cháy hoặc oxy hóa.
  • Dây điện bị kéo căng, dập, đứt hoặc cọ vào khung xe.

Tiêu chuẩn đánh giá: Giắc không bị tuột và các chân giắc không bị lỏng.

Nếu phát hiện giắc hoặc chân điện bất thường

Vệ sinh đầu nối bằng dung dịch phục hồi tiếp điểm điện, sửa lại chân giắc nếu có thể và cắm chặt giắc trở lại.

Sau đó kết nối bình điện, bật chìa khóa và kiểm tra xem mã lỗi ERR40-8314 còn xuất hiện hay không.

Nếu giắc và chân điện bình thường

Chuyển sang bước 2 để đo điện trở của dây truyền thông CAN.

Bước 2: Đo dây truyền thông CAN giữa bộ điều khiển và bảng đồng hồ

Ngắt giắc dây điện trước khi đo. Sử dụng đồng hồ vạn năng ở thang đo điện trở hoặc kiểm tra thông mạch.

Tài liệu yêu cầu kiểm tra hai đường dây sau:

Đường dây cần đoMàu dâyTiêu chuẩn theo tài liệu
Giắc CN3-D1 chân số 8 đến bảng đồng hồ chân số 11Xanh lá0 Ω
Giắc CN3-D1 chân số 2 đến bảng đồng hồ chân số 9Xanh dương0 Ω

Khi xác định chân giắc, cần quan sát giắc từ phía tiếp xúc của đầu nối – engaged side of connector như hình minh họa trong tài liệu.

Trong thực tế, giá trị đo có thể xuất hiện một điện trở rất nhỏ do điện trở của que đo và dây dẫn. Điều quan trọng là đường dây phải thông mạch ổn định, không bị đứt hoặc tiếp xúc chập chờn.

Kết quả kiểm tra đường dây màu xanh lá

Đặt hai que đo vào:

  • Chân số 8 của giắc CN3-D1 trên bộ điều khiển di chuyển bên phải.
  • Chân số 11 của giắc bảng đồng hồ.

Giá trị tiêu chuẩn: 0 Ω theo tài liệu.

Nếu đồng hồ báo không thông mạch hoặc điện trở bất thường, cần kiểm tra và sửa chữa dây màu xanh lá.

Kết quả kiểm tra đường dây màu xanh dương

Đặt hai que đo vào:

  • Chân số 2 của giắc CN3-D1 trên bộ điều khiển di chuyển bên phải.
  • Chân số 9 của giắc bảng đồng hồ.

Giá trị tiêu chuẩn: 0 Ω theo tài liệu.

Nếu đồng hồ báo không thông mạch hoặc điện trở bất thường, cần kiểm tra và sửa chữa dây màu xanh dương.

Cách xử lý theo kết quả đo

Trường hợp dây điện không đạt tiêu chuẩn

Nếu một trong hai đường dây không đạt giá trị yêu cầu, cần:

  • Kiểm tra điểm đứt hoặc vị trí dây bị dập.
  • Kiểm tra chân điện bị lỏng, tụt hoặc oxy hóa.
  • Sửa chữa phần dây bị hỏng.
  • Thay chân giắc hoặc đoạn dây không còn bảo đảm.
  • Thay cụm dây điện nếu hư hỏng nghiêm trọng.

Sau khi sửa chữa, đo lại để chắc chắn đường dây đã thông mạch ổn định.

Trường hợp cả hai đường dây đều đạt tiêu chuẩn

Nếu:

  • Giắc cắm không bị tuột;
  • Chân giắc không bị lỏng;
  • Dây màu xanh lá đo đạt 0 Ω;
  • Dây màu xanh dương đo đạt 0 Ω;

nhưng lỗi ERR40-8314 vẫn xuất hiện, tài liệu chỉ định:

Thay bộ điều khiển di chuyển bên phải – Travel (R) Controller.

Không nên kết luận hỏng bộ điều khiển trước khi hoàn thành việc kiểm tra giắc và hai đường dây truyền thông CAN.

Quy trình kiểm tra sau sửa chữa

Sau khi sửa giắc, dây điện hoặc thay bộ điều khiển, thực hiện:

  1. Cắm chặt toàn bộ đầu nối đã tháo.
  2. Kiểm tra lại khóa giữ của các giắc.
  3. Kết nối giắc bình điện.
  4. Bật chìa khóa và quan sát bảng đồng hồ.
  5. Kiểm tra mã lỗi ERR40-8314.
  6. Vận hành thử xe ở khu vực an toàn.
  7. Theo dõi khả năng di chuyển và hoạt động của bảng đồng hồ.

Nếu lỗi không xuất hiện trở lại và xe vận hành bình thường, quá trình sửa chữa đã hoàn tất.

Tóm tắt cách sửa lỗi ERR40-8314

Quy trình xử lý lỗi ERR40-8314 gồm hai bước chính:

  • Bước 1: Kiểm tra giắc và chân điện của bộ điều khiển di chuyển bên phải và bảng đồng hồ. Nếu tiếp xúc không tốt, vệ sinh và cắm lại giắc.
  • Bước 2: Đo hai đường CAN từ CN3-D1 chân 8 đến bảng đồng hồ chân 11 và từ CN3-D1 chân 2 đến bảng đồng hồ chân 9. Tiêu chuẩn của cả hai đường là 0 Ω.

Nếu dây điện không đạt tiêu chuẩn, sửa chữa hoặc thay thế dây điện. Nếu giắc và dây điện đều bình thường, thay bộ điều khiển di chuyển bên phải.

Câu hỏi thường gặp về lỗi ERR40-8314

Lỗi ERR40-8314 có phải luôn do hỏng bộ điều khiển không?

Không. Nguyên nhân có thể chỉ là giắc lỏng, chân điện tiếp xúc kém hoặc dây truyền thông CAN bị đứt, ngắn mạch. Chỉ thay bộ điều khiển sau khi đã xác nhận giắc và dây điện đều đạt tiêu chuẩn.

Có thể tiếp tục sử dụng xe khi báo ERR40-8314 không?

Không nên tiếp tục khai thác xe khi chưa xác định nguyên nhân. Đây là lỗi liên quan đến truyền thông giữa bộ điều khiển di chuyển và bảng đồng hồ, có thể ảnh hưởng đến khả năng vận hành và giám sát trạng thái xe.

Hai dây nào cần kiểm tra khi xe báo ERR40-8314?

Hai đường dây cần kiểm tra là:

  • Dây xanh lá: CN3-D1 chân số 8 đến bảng đồng hồ chân số 11.
  • Dây xanh dương: CN3-D1 chân số 2 đến bảng đồng hồ chân số 9.

Tiêu chuẩn theo tài liệu là 0 Ω cho từng đường dây.

Lỗi này áp dụng cho những model Komatsu nào?

Nội dung hướng dẫn áp dụng cho Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12.

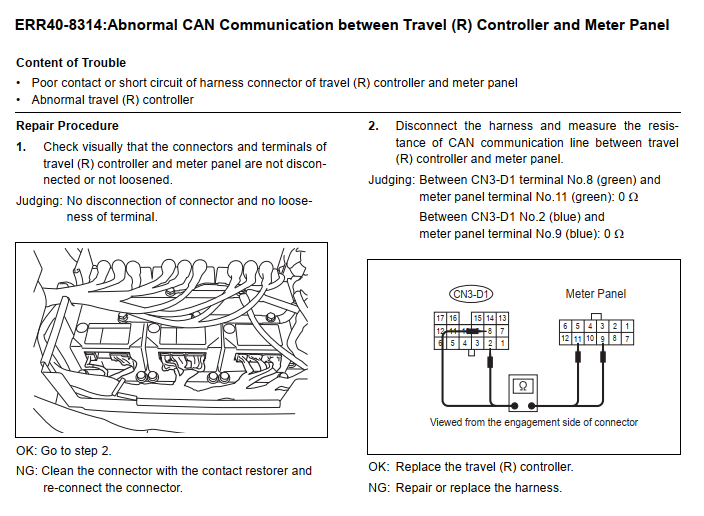

Tài liệu Komatsu về lỗi ERR40-8314


Kết luận

Lỗi ERR40-8314 trên xe nâng điện Komatsu cho biết truyền thông CAN giữa bộ điều khiển di chuyển bên phải và bảng đồng hồ đang có vấn đề. Kỹ thuật viên cần kiểm tra giắc, chân điện và đo thông mạch hai dây CAN trước khi quyết định thay bộ điều khiển.

Thực hiện đúng trình tự sẽ giúp xác định chính xác hư hỏng, tránh thay nhầm bộ điều khiển và giảm thời gian xe phải dừng hoạt động.
