Hướng dẫn kiểm tra và sửa lỗi ALA-3021, ALA-3221 do bộ điều khiển di chuyển xe nâng điện Komatsu quá nhiệt. Áp dụng cho FB10-12 đến FB20-12.

Hướng dẫn sửa lỗi ALA-3021 và ALA-3221 xe nâng điện Komatsu

Trong quá trình vận hành, xe nâng điện Komatsu có thể xuất hiện mã cảnh báo ALA-3021 hoặc ALA-3221 và không thể di chuyển. Theo tài liệu kỹ thuật, hai mã này liên quan đến tình trạng nhiệt độ bộ điều khiển di chuyển tăng quá cao.

Nội dung dưới đây hướng dẫn nguyên nhân, dấu hiệu nhận biết và quy trình kiểm tra lỗi cho các dòng xe:

Xe nâng điện 1 tấn Komatsu FB10-12
Xe nâng điện 1.3 tấn Komatsu FB13-12
Xe nâng điện 1.4 tấn Komatsu FB14-12
Xe nâng điện 1.5 tấn Komatsu FB15-12
Xe nâng điện 1.8 tấn Komatsu FB18-12
Xe nâng điện 2 tấn Komatsu FB20-12

Lỗi ALA-3021 và ALA-3221 là gì?

Theo tài liệu của xe nâng Komatsu:

ALA-3021 – Travel R: nhiệt độ bộ điều khiển di chuyển bên phải tăng cao.
ALA-3221 – Travel L: nhiệt độ bộ điều khiển di chuyển bên trái tăng cao.

Nói đơn giản, hệ thống phát hiện bộ điều khiển di chuyển đang quá nóng nên kích hoạt cảnh báo và giới hạn hoạt động để bảo vệ linh kiện điện tử.

Dấu hiệu khi xe báo lỗi

Khi xuất hiện lỗi ALA-3021 hoặc ALA-3221, xe có thể có các biểu hiện sau:

Xe không thể di chuyển.
Cảnh báo được phát hiện khi nhiệt độ bộ điều khiển vượt quá 108°C.
Cảnh báo được giải phóng khi nhiệt độ giảm xuống dưới 105°C.
Chức năng ngắt dòng điện hoạt động khi nhiệt độ vượt quá 105°C.

Không nên tiếp tục cố gắng vận hành xe khi bộ điều khiển đang quá nhiệt. Điều này có thể làm lỗi xuất hiện thường xuyên hơn và ảnh hưởng đến các linh kiện công suất.

Nguyên nhân thường gặp

Căn cứ vào nội dung tài liệu, lỗi có thể liên quan đến các trường hợp sau:

Xe làm việc nặng hoặc liên tục

Xe nâng hàng nặng hoặc vận hành liên tục trong thời gian dài có thể khiến nhiệt độ bộ điều khiển di chuyển tăng cao.

Hệ thống làm mát không đủ

Quạt làm mát hoạt động không bình thường có thể khiến nhiệt lượng không được giải phóng kịp thời. Tài liệu yêu cầu kiểm tra hiện tượng làm mát không đủ do quạt bị lỗi.

Cảm biến nhiệt độ hoặc tín hiệu cảm biến bất thường

Nếu lỗi xuất hiện trong thời gian ngắn mặc dù xe đang di chuyển bình thường, cần kiểm tra thêm mã:

ERR-3021
ERR-3022

Đây là bước cần thiết để xác định lỗi có liên quan đến cảm biến nhiệt độ hoặc mạch tín hiệu hay không.

Cách sửa lỗi ALA-3021 và ALA-3221 xe nâng Komatsu

Bước 1: Dừng xe ở vị trí an toàn

Khi xe báo lỗi, hãy:

Dừng xe tại khu vực bằng phẳng và thông thoáng.
Hạ càng nâng xuống sát mặt đất.
Kéo phanh tay.
Tắt chìa khóa điện.
Không tiếp tục nâng hàng hoặc cho xe di chuyển.

Bước 2: Chờ bộ điều khiển nguội

Nếu xe vừa nâng hàng nặng hoặc hoạt động liên tục, hãy dừng xe và chờ bộ điều khiển nguội tự nhiên.

Cảnh báo có thể được khôi phục khi nhiệt độ giảm xuống dưới 105°C. Không dùng nước để làm mát trực tiếp bộ điều khiển hoặc các linh kiện điện.

Bước 3: Kiểm tra quạt làm mát

Kiểm tra quạt làm mát của bộ điều khiển:

Quạt có quay khi hệ thống yêu cầu làm mát hay không.
Cánh quạt có bị kẹt bởi bụi bẩn hoặc dị vật không.
Giắc điện của quạt có lỏng hoặc oxy hóa không.
Dây điện có bị đứt, cháy hoặc tiếp xúc kém không.
Luồng gió làm mát có bị cản trở không.

Nếu quạt không hoạt động, cần kiểm tra và sửa chữa mạch điện hoặc thay quạt hỏng trước khi tiếp tục sử dụng xe.

Bước 4: Kiểm tra khả năng tản nhiệt

Vệ sinh khu vực bộ điều khiển và đường lưu thông gió. Loại bỏ bụi bẩn bám trên quạt, khe thông gió và bộ phận tản nhiệt.

Việc vệ sinh phải được thực hiện khi xe đã tắt điện và tuân thủ quy trình an toàn điện của xe nâng.

Bước 5: Kiểm tra cảm biến nhiệt độ

Theo tài liệu, điện trở và điện áp bình thường của cảm biến nhiệt độ như sau:

Nhiệt độ	Điện trở tiêu chuẩn	Điện áp tiêu chuẩn
25°C	100 kΩ	3,2 V
50°C	36 kΩ	2,0 V
75°C	15 kΩ	1,0 V
100°C	6,5 kΩ	0,5 V

Dung sai cho phép của các giá trị trên là ±10%.

Kỹ thuật viên có thể đo điện trở và điện áp của cảm biến, sau đó so sánh với bảng tiêu chuẩn. Nếu giá trị chênh lệch quá ±10%, cần kiểm tra:

Cảm biến nhiệt độ.
Giắc cắm cảm biến.
Dây dẫn từ cảm biến đến bộ điều khiển.
Tình trạng chạm chập hoặc tiếp xúc kém trong mạch.

Bước 6: Kiểm tra ERR-3021 và ERR-3022

Nếu xe đang vận hành bình thường nhưng cảnh báo xuất hiện chỉ sau một thời gian ngắn, hãy đọc màn hình và kiểm tra xem xe có đồng thời lưu mã ERR-3021 hoặc ERR-3022 hay không.

Không nên chỉ xóa cảnh báo rồi tiếp tục sử dụng, vì nguyên nhân quá nhiệt hoặc lỗi tín hiệu có thể vẫn còn.

Bước 7: Chạy thử xe

Sau khi bộ điều khiển đã nguội và các bộ phận liên quan được kiểm tra:

Bật lại chìa khóa điện.
Kiểm tra xem cảnh báo còn xuất hiện không.
Cho xe chạy không tải ở tốc độ thấp.
Theo dõi khả năng di chuyển và hoạt động của quạt.
Tiếp tục thử tải nhẹ nếu xe hoạt động bình thường.

Nếu cảnh báo tái xuất hiện nhanh, cần dừng xe và kiểm tra chuyên sâu thay vì tiếp tục vận hành.

Cách reset lỗi ALA-3021 và ALA-3221

Theo tài liệu, cảnh báo có thể tự khôi phục khi nhiệt độ bộ điều khiển giảm xuống dưới 105°C.

Cách thực hiện:

Dừng hoạt động của xe.
Tắt chìa khóa điện.
Chờ bộ điều khiển nguội xuống dưới 105°C.
Bật lại chìa khóa và kiểm tra cảnh báo.

Reset chỉ giúp cảnh báo biến mất khi nhiệt độ đã giảm. Nếu quạt làm mát, cảm biến hoặc dây điện bị hỏng, lỗi có thể tiếp tục xuất hiện.

Những trường hợp cần gọi kỹ thuật viên

Nên liên hệ đơn vị sửa chữa xe nâng điện khi gặp một trong các tình trạng sau:

Xe không thể di chuyển sau khi đã chờ nguội.
Lỗi xuất hiện lại ngay sau khi khởi động.
Quạt làm mát không quay.
Có thêm mã ERR-3021 hoặc ERR-3022.
Điện trở hoặc điện áp cảm biến nằm ngoài dung sai ±10%.
Dây điện, giắc cắm hoặc bộ điều khiển có dấu hiệu cháy nóng.
Xe thường xuyên quá nhiệt dù chỉ làm việc với tải nhẹ.

Cách hạn chế lỗi bộ điều khiển di chuyển quá nhiệt

Để hạn chế lỗi ALA-3021 và ALA-3221, người sử dụng nên:

Tránh cho xe nâng hàng quá tải.
Không vận hành xe liên tục trong điều kiện khắc nghiệt.
Vệ sinh quạt và đường gió làm mát định kỳ.
Kiểm tra hoạt động của quạt trong mỗi lần bảo dưỡng.
Khắc phục sớm khi xe xuất hiện cảnh báo nhiệt độ.
Không tự ý đấu tắt cảm biến hoặc hệ thống bảo vệ nhiệt.

Câu hỏi thường gặp

Lỗi ALA-3021 có làm xe không di chuyển được không?

Có. Theo tài liệu, xe có thể không di chuyển khi bộ điều khiển di chuyển bị quá nhiệt và hệ thống bảo vệ được kích hoạt.

ALA-3021 khác ALA-3221 như thế nào?

ALA-3021 liên quan đến bộ điều khiển di chuyển bên phải – Travel R. ALA-3221 liên quan đến bộ điều khiển di chuyển bên trái – Travel L. Cả hai đều cảnh báo nhiệt độ bộ điều khiển tăng cao.

Bao nhiêu độ thì xe phát cảnh báo?

Cảnh báo được phát hiện khi nhiệt độ vượt quá 108°C và được giải phóng khi nhiệt độ xuống dưới 105°C.

Có thể xóa lỗi bằng cách tắt chìa khóa không?

Chỉ tắt rồi bật chìa khóa có thể không giải quyết được lỗi nếu bộ điều khiển vẫn còn nóng. Theo tài liệu, hệ thống có thể khôi phục khi nhiệt độ giảm xuống dưới 105°C.

Có nên tiếp tục chạy khi xe báo lỗi không?

Không. Cần dừng xe, chờ bộ điều khiển nguội và kiểm tra hệ thống quạt làm mát. Nếu lỗi xuất hiện lại, hãy tiến hành kiểm tra kỹ thuật.

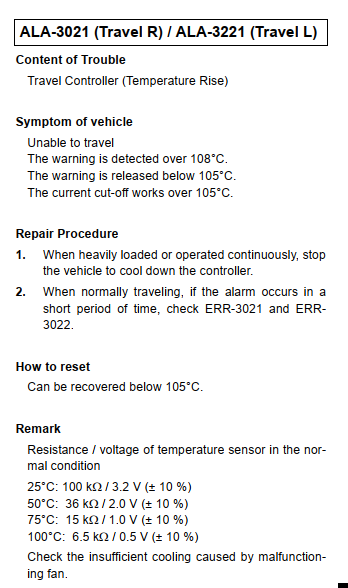

Tài liệu Komatsu sửa lỗi ALA-3021 và ALA-3221

Kết luận

Lỗi ALA-3021 và ALA-3221 trên xe nâng điện Komatsu là cảnh báo nhiệt độ bộ điều khiển di chuyển tăng cao. Trước tiên, cần dừng xe và chờ nhiệt độ giảm xuống dưới 105°C. Sau đó, kiểm tra quạt làm mát, đường gió, cảm biến nhiệt độ, dây điện và các mã ERR-3021, ERR-3022 liên quan.

Bài viết áp dụng cho Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12. Khi cần đo kiểm mạch điện hoặc thao tác trên bộ điều khiển, nên giao cho kỹ thuật viên có chuyên môn để bảo đảm an toàn và tránh làm hỏng linh kiện.
