Hướng dẫn kiểm tra và sửa lỗi ERR-3021, ERR-3221 do nhiệt độ bộ điều khiển di chuyển bất thường trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12.

Lỗi ERR-3021 và ERR-3221 xe nâng điện Komatsu là gì?

Lỗi ERR-3021 và ERR-3221 là cảnh báo nhiệt độ bất thường tại bộ điều khiển di chuyển của xe nâng điện Komatsu.

Hai mã lỗi được phân biệt như sau:

  • ERR-3021 – Travel R: Nhiệt độ bất thường tại bộ điều khiển di chuyển bên phải.
  • ERR-3221 – Travel L: Nhiệt độ bất thường tại bộ điều khiển di chuyển bên trái.

Lỗi này có thể xuất hiện trên các dòng xe nâng điện:

  • Xe nâng điện 1 tấn Komatsu FB10-12.
  • Xe nâng điện 1.3 tấn Komatsu FB13-12.
  • Xe nâng điện 1.4 tấn Komatsu FB14-12.
  • Xe nâng điện 1.5 tấn Komatsu FB15-12.
  • Xe nâng điện 1.8 tấn Komatsu FB18-12.
  • Xe nâng điện 2 tấn Komatsu FB20-12.

Khi nhiệt độ được phát hiện vượt quá 130°C, hệ thống ghi nhận mã lỗi và xe không thể di chuyển. Theo tài liệu kỹ thuật, lỗi được giải phóng khi nhiệt độ giảm xuống dưới 130°C.

Dấu hiệu khi xe nâng Komatsu báo ERR-3021 hoặc ERR-3221

Khi xảy ra lỗi, xe có thể xuất hiện những dấu hiệu sau:

  • Màn hình hiển thị mã ERR-3021 hoặc ERR-3221.
  • Xe không thể tiến hoặc lùi.
  • Nhiệt độ bộ điều khiển di chuyển được phát hiện vượt quá 130°C.
  • Sau khi bộ điều khiển nguội, lỗi có thể được giải phóng.

Không nên tiếp tục vận hành xe khi mã lỗi đang xuất hiện. Việc cố gắng cho xe làm việc trong tình trạng bộ điều khiển quá nhiệt có thể làm hư hỏng linh kiện điện tử công suất.

Nguyên nhân xe nâng điện Komatsu báo lỗi ERR-3021, ERR-3221

Theo nội dung tài liệu kỹ thuật, lỗi có thể liên quan đến các nguyên nhân sau:

1. Bộ điều khiển di chuyển bị quá nhiệt

Xe làm việc liên tục hoặc hệ thống làm mát không đủ có thể khiến nhiệt độ bộ điều khiển di chuyển tăng cao.

2. Bộ điều khiển di chuyển lắp không chắc chắn

Vị trí lắp đặt bị lỏng có thể làm giảm khả năng truyền và thoát nhiệt của bộ điều khiển.

3. Dây điện cảm biến nhiệt độ bị lỗi

Bó dây giữa cảm biến nhiệt độ mô-đun công suất và bo mạch CPU có thể bị đứt, tiếp xúc kém hoặc hư hỏng.

Các vị trí cần kiểm tra trên giắc CN2G của bo mạch CPU gồm:

  • Chân số 10.
  • Chân số 11.

4. Cảm biến nhiệt độ hoặc mô-đun công suất bất thường

Nếu điện trở hoặc điện áp cảm biến nhiệt độ không đúng tiêu chuẩn, mô-đun công suất có thể đã bị lỗi.

5. Quạt làm mát bị hỏng

Quạt không hoạt động hoặc hoạt động yếu sẽ làm giảm khả năng tản nhiệt, khiến bộ điều khiển di chuyển tăng nhiệt độ bất thường.

6. Bộ điều khiển di chuyển bị hỏng

Nếu toàn bộ dây dẫn, cảm biến và quạt đều bình thường, nguyên nhân có thể nằm tại bộ điều khiển di chuyển bên phải hoặc bên trái.

Quy trình sửa lỗi ERR-3021, ERR-3221 xe nâng Komatsu

Bước 1: Dừng xe và làm nguội bộ điều khiển

Đưa xe về vị trí an toàn, hạ càng xuống nền và ngừng vận hành. Chờ bộ điều khiển di chuyển nguội trước khi tiếp tục kiểm tra.

Không nên chỉ tắt rồi bật lại chìa khóa liên tục khi bộ điều khiển vẫn còn quá nóng.

Bước 2: Kiểm tra vị trí lắp bộ điều khiển di chuyển

Kiểm tra bộ điều khiển có được bắt chắc chắn hay không:

  • Kiểm tra bu lông và các điểm cố định.
  • Tìm dấu hiệu lỏng, lệch hoặc tiếp xúc không tốt.
  • Siết lại đúng kỹ thuật nếu phát hiện vị trí lắp bị lỏng.

Bước 3: Kiểm tra bó dây cảm biến nhiệt độ

Kiểm tra bó dây nối giữa cảm biến nhiệt độ của mô-đun công suất với bo mạch CPU:

  • Kiểm tra chân số 10 và số 11 của giắc CN2G.
  • Tìm dây đứt, đầu giắc lỏng hoặc tiếp xúc kém.
  • Kiểm tra dấu hiệu oxy hóa, cháy hoặc biến dạng đầu nối.
  • Sửa chữa hoặc thay thế bó dây nếu phát hiện bất thường.

Bước 4: Đo cảm biến nhiệt độ

Ngắt giắc dây và đo điện trở hoặc điện áp của cảm biến nhiệt độ. So sánh kết quả đo với thông số tiêu chuẩn trong tài liệu:

Nhiệt độĐiện trở tiêu chuẩnĐiện áp tiêu chuẩn
25°C100 kΩ3,2 V ±10%
50°C36 kΩ2,0 V ±10%
75°C15 kΩ1,0 V ±10%
100°C6,5 kΩ0,5 V ±10%

Nếu điện trở hoặc điện áp nằm ngoài phạm vi tiêu chuẩn, cần thay thế mô-đun công suất theo hướng dẫn trong tài liệu.

Bước 5: Kiểm tra quạt làm mát

Kiểm tra tình trạng hoạt động của quạt:

  • Quạt có quay khi hệ thống hoạt động hay không.
  • Quạt có quay yếu, bị kẹt hoặc phát ra tiếng động bất thường hay không.
  • Đường làm mát có bị bụi bẩn hoặc vật cản che kín hay không.
  • Dây điện và giắc cắm của quạt có bị lỏng hoặc hư hỏng hay không.

Sửa chữa hoặc thay quạt nếu quạt không hoạt động đúng. Đặc biệt cần kiểm tra tình trạng làm mát không đủ do quạt bị hỏng.

Bước 6: Kiểm tra và thay bộ điều khiển di chuyển

Nếu các hạng mục trên đều bình thường nhưng lỗi vẫn xuất hiện, cần thay bộ điều khiển tương ứng:

  • Báo ERR-3021: kiểm tra và thay bộ điều khiển di chuyển bên phải – Travel R.
  • Báo ERR-3221: kiểm tra và thay bộ điều khiển di chuyển bên trái – Travel L.

Việc thay bộ điều khiển cần được thực hiện bởi kỹ thuật viên có chuyên môn về xe nâng điện Komatsu.

Cách xóa lỗi ERR-3021 và ERR-3221

Theo tài liệu kỹ thuật, cách giải phóng lỗi như sau:

  1. Chờ nhiệt độ bộ điều khiển giảm xuống dưới 130°C.
  2. Tắt chìa khóa điện.
  3. Sau khi đã kiểm tra và xử lý nguyên nhân gây quá nhiệt, bật lại chìa khóa để kiểm tra.

Nếu mã lỗi xuất hiện trở lại ngay sau khi bật khóa hoặc tái diễn trong quá trình vận hành, cần tiếp tục kiểm tra cảm biến nhiệt độ, bó dây, quạt làm mát, mô-đun công suất và bộ điều khiển di chuyển.

Những lưu ý quan trọng khi sửa lỗi

  • Không thay bộ điều khiển ngay khi chưa kiểm tra quạt và bó dây cảm biến nhiệt độ.
  • Phải phân biệt đúng ERR-3021 thuộc bộ điều khiển bên phải và ERR-3221 thuộc bộ điều khiển bên trái.
  • Chỉ đo kiểm khi đã thực hiện đầy đủ quy trình an toàn điện.
  • Không tháo giắc hoặc sửa chữa mạch điện khi xe vẫn đang cấp nguồn.
  • Sau khi sửa chữa, nên cho xe chạy thử và theo dõi xem nhiệt độ có tiếp tục tăng bất thường hay không.
  • Nếu quạt hỏng, cần xử lý nguyên nhân làm mát không đủ trước khi đưa xe trở lại làm việc.

Câu hỏi thường gặp

Lỗi ERR-3021 trên xe nâng Komatsu có nghĩa là gì?

ERR-3021 là lỗi nhiệt độ bất thường tại bộ điều khiển di chuyển bên phải. Xe có thể không di chuyển khi hệ thống phát hiện nhiệt độ vượt quá 130°C.

Lỗi ERR-3221 khác ERR-3021 như thế nào?

Cả hai đều liên quan đến nhiệt độ bộ điều khiển di chuyển. ERR-3021 thuộc bộ điều khiển bên phải, còn ERR-3221 thuộc bộ điều khiển bên trái.

Tắt khóa điện có xóa được lỗi không?

Lỗi được giải phóng sau khi nhiệt độ giảm xuống dưới 130°C và tắt chìa khóa. Tuy nhiên, nếu nguyên nhân gây quá nhiệt chưa được khắc phục, mã lỗi có thể xuất hiện trở lại.

Có cần thay ngay bộ điều khiển di chuyển không?

Không. Trước tiên cần kiểm tra vị trí lắp bộ điều khiển, bó dây tại chân 10 và 11 của giắc CN2G, tín hiệu cảm biến nhiệt độ và quạt làm mát. Chỉ thay bộ điều khiển khi các hạng mục trên đều bình thường nhưng lỗi vẫn còn.

Lỗi này áp dụng cho những mẫu xe nào?

Nội dung hướng dẫn được sử dụng cho các mẫu Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12.

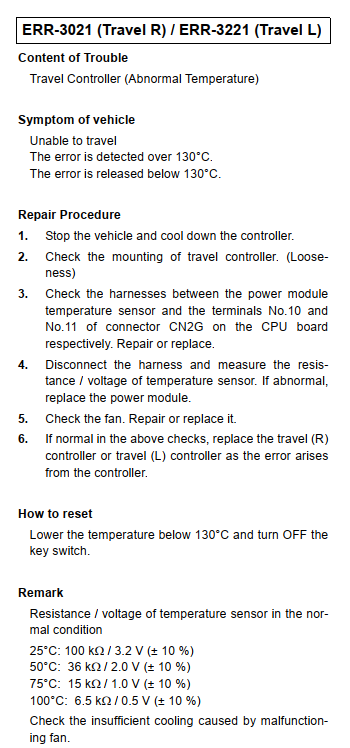

Tài liệu hãng Komatsu sửa lỗi ERR-3021 và ERR-3221


Kết luận

Lỗi ERR-3021 và ERR-3221 trên xe nâng điện Komatsu cho biết nhiệt độ bộ điều khiển di chuyển đang bất thường. Quy trình xử lý cần bắt đầu bằng việc dừng xe, làm nguội bộ điều khiển, kiểm tra vị trí lắp, dây cảm biến tại giắc CN2G, đo điện trở hoặc điện áp cảm biến và kiểm tra quạt làm mát.

Nếu các bộ phận trên đều bình thường nhưng lỗi vẫn tái diễn, cần kiểm tra hoặc thay thế bộ điều khiển di chuyển bên phải đối với ERR-3021 và bộ điều khiển bên trái đối với ERR-3221. Việc chẩn đoán đúng nguyên nhân sẽ giúp hạn chế thay nhầm linh kiện và bảo đảm xe vận hành an toàn.
