ách sửa lỗi ERR-3031, ERR-3231 xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12.

Lỗi ERR-3031 và ERR-3231 trên xe nâng điện Komatsu là gì?

Lỗi ERR-3031 (Travel R) và ERR-3231 (Travel L) là cảnh báo liên quan đến nhiệt độ bất thường của mô tơ di chuyển trên xe nâng điện Komatsu dòng FB-12.

Trong đó:

ERR-3031 (Travel R): Lỗi phía mô tơ hoặc bộ điều khiển di chuyển bên phải.
ERR-3231 (Travel L): Lỗi phía mô tơ hoặc bộ điều khiển di chuyển bên trái.

Mã lỗi có thể xuất hiện trên các dòng xe:

Xe nâng điện 1 tấn Komatsu FB10-12.
Xe nâng điện 1.3 tấn Komatsu FB13-12.
Xe nâng điện 1.4 tấn Komatsu FB14-12.
Xe nâng điện 1.5 tấn Komatsu FB15-12.
Xe nâng điện 1.8 tấn Komatsu FB18-12.
Xe nâng điện 2 tấn Komatsu FB20-12.

Dấu hiệu khi xe nâng Komatsu báo lỗi ERR-3031 hoặc ERR-3231

Theo tài liệu kỹ thuật, khi lỗi xuất hiện, xe có các biểu hiện sau:

Xe nâng không thể di chuyển.
Hệ thống phát hiện nhiệt độ mô tơ di chuyển vượt quá 175°C.
Mã lỗi được giải phóng khi nhiệt độ giảm xuống dưới 175°C.

Việc hệ thống ngắt chức năng di chuyển giúp bảo vệ mô tơ và bộ điều khiển trước nguy cơ hư hỏng do nhiệt độ quá cao.

Nguyên nhân gây lỗi ERR-3031 và ERR-3231

Các nguyên nhân cần kiểm tra gồm:

Mô tơ di chuyển bên phải hoặc bên trái bị quá nhiệt.
Dây điện từ bộ điều khiển đến cảm biến nhiệt độ mô tơ bị đứt hoặc tiếp xúc kém.
Cảm biến nhiệt độ mô tơ di chuyển bị hỏng.
Bộ điều khiển di chuyển bên phải hoặc bên trái gặp sự cố.

Cần kiểm tra lần lượt theo đúng quy trình, tránh thay ngay cảm biến hoặc bộ điều khiển khi chưa đo dây dẫn.

Quy trình sửa lỗi ERR-3031 và ERR-3231 xe nâng Komatsu

Bước 1: Dừng xe và làm nguội mô tơ

Dừng xe nâng tại vị trí an toàn, hạ càng xuống nền và tắt chìa khóa điện. Chờ mô tơ di chuyển nguội trước khi tiếp tục kiểm tra.

Không cố gắng vận hành xe khi mô tơ vẫn đang ở nhiệt độ cao.

Bước 2: Kiểm tra dây cảm biến nhiệt độ mô tơ

Tắt chìa khóa và thực hiện đo điện trở của dây điện giữa bộ điều khiển di chuyển với cảm biến nhiệt độ mô tơ tương ứng.

Đối với lỗi ERR-3031 – phía di chuyển bên phải

Kiểm tra hai đường dây:

Giữa chân CN-D1 số 20, dây màu vàng/xanh lá, và chân số 1 của cảm biến nhiệt độ mô tơ bên phải, dây màu vàng/xanh lá.
Giữa chân CN-D1 số 29, dây màu vàng/đen, và chân số 2 của cảm biến nhiệt độ mô tơ bên phải, dây màu vàng/đen.

Giá trị đánh giá tiêu chuẩn của từng đường dây là:

0 Ω

Đối với lỗi ERR-3231 – phía di chuyển bên trái

Kiểm tra hai đường dây:

Giữa chân CN-D2 số 20, dây màu xanh lá/đỏ, và chân số 1 của cảm biến nhiệt độ mô tơ bên trái, dây màu xanh lá/đỏ.
Giữa chân CN-D2 số 29, dây màu xanh lá/đỏ, và chân số 2 của cảm biến nhiệt độ mô tơ bên trái, dây màu xanh lá/đỏ.

Giá trị đánh giá tiêu chuẩn của từng đường dây là:

0 Ω

Kết quả xử lý:

OK: Dây dẫn đạt yêu cầu, chuyển sang kiểm tra bước tiếp theo.
NG: Dây bị đứt, điện trở bất thường hoặc tiếp xúc không tốt; sửa chữa hoặc thay thế dây điện.

Màu dây và vị trí chân giắc cần được đối chiếu trực tiếp với sơ đồ điện của đúng xe trước khi đo.

Bước 3: Đo cảm biến nhiệt độ mô tơ di chuyển

Đo điện trở hoặc điện áp của cảm biến nhiệt độ mô tơ bên phải hoặc bên trái, tùy theo mã lỗi đang hiển thị.

Giá trị tiêu chuẩn của cảm biến trong điều kiện bình thường:

Nhiệt độ cảm biến	Điện trở tiêu chuẩn	Điện áp tiêu chuẩn
25°C	10,7 kΩ ±10%	3,5 V ±10%
50°C	4,4 kΩ ±10%	2,4 V ±10%
100°C	1,0 kΩ ±10%	0,9 V ±10%
150°C	0,3 kΩ ±10%	0,3 V ±10%

Nếu điện trở hoặc điện áp không phù hợp với nhiệt độ thực tế, cần thay cảm biến nhiệt độ mô tơ di chuyển.

Bước 4: Kiểm tra tại giắc bộ điều khiển

Kiểm tra lại tín hiệu tại các chân sau:

Lỗi phía bên phải: chân số 20 và 29 của giắc CN-D1.
Lỗi phía bên trái: chân số 20 và 29 của giắc CN-D2.

Bước này giúp xác định tín hiệu cảm biến có truyền chính xác đến bộ điều khiển hay không.

Bước 5: Kiểm tra và thay bộ điều khiển

Nếu các kết quả kiểm tra dây dẫn, giắc nối và cảm biến nhiệt độ đều bình thường nhưng xe vẫn báo lỗi, tài liệu hướng dẫn:

Thay bộ điều khiển di chuyển bên phải khi xe báo ERR-3031.
Thay bộ điều khiển di chuyển bên trái khi xe báo ERR-3231.

Chỉ nên thay bộ điều khiển sau khi đã loại trừ hoàn toàn lỗi dây điện, đầu giắc và cảm biến.

Cách xóa lỗi ERR-3031 và ERR-3231

Theo hướng dẫn của nhà sản xuất:

Làm giảm nhiệt độ mô tơ di chuyển xuống dưới 170°C.
Tắt chìa khóa điện về vị trí OFF.
Sau khi mô tơ đã nguội, bật lại chìa khóa và kiểm tra mã lỗi.

Nếu lỗi xuất hiện trở lại ngay cả khi mô tơ đã nguội, cần tiếp tục kiểm tra cảm biến, dây điện và bộ điều khiển.

Lưu ý quan trọng khi sửa lỗi mô tơ quá nhiệt

Mã lỗi có thể được xóa sau khi mô tơ nguội, nhưng điều đó không có nghĩa nguyên nhân gây quá nhiệt đã được xử lý hoàn toàn. Trước khi đưa xe trở lại làm việc, kỹ thuật viên cần kiểm tra tình trạng thực tế của mô tơ và hệ thống liên quan.

Trong quá trình sửa chữa cần:

Đỗ xe trên nền bằng phẳng và hạ càng xuống đất.
Tắt chìa khóa trước khi đo điện trở.
Ngắt nguồn điện theo quy trình an toàn của nhà sản xuất.
Không chạm trực tiếp vào mô tơ khi nhiệt độ còn cao.
Không tự ý câu tắt hoặc đấu giả tín hiệu cảm biến nhiệt độ.
Không thay bộ điều khiển trước khi kiểm tra dây và cảm biến.

Câu hỏi thường gặp

Xe báo ERR-3031 có tiếp tục chạy được không?

Không. Theo tài liệu, khi hệ thống phát hiện nhiệt độ mô tơ di chuyển vượt quá 175°C, xe sẽ không thể di chuyển. Không nên câu tắt cảm biến để cố vận hành xe.

ERR-3031 và ERR-3231 khác nhau thế nào?

ERR-3031 liên quan đến phía di chuyển bên phải, còn ERR-3231 liên quan đến phía di chuyển bên trái. Quy trình kiểm tra tương tự nhau nhưng sử dụng giắc bộ điều khiển khác nhau.

Vì sao đã làm nguội mô tơ nhưng lỗi vẫn xuất hiện?

Nguyên nhân có thể nằm ở dây cảm biến, đầu giắc, cảm biến nhiệt độ hoặc bộ điều khiển di chuyển. Cần đo và so sánh với các thông số tiêu chuẩn thay vì chỉ xóa lỗi.

Có phải cứ báo ERR-3031 là phải thay mô tơ không?

Không. Tài liệu yêu cầu kiểm tra dây dẫn, cảm biến nhiệt độ và bộ điều khiển. Không có chỉ dẫn thay mô tơ ngay khi mã lỗi xuất hiện.

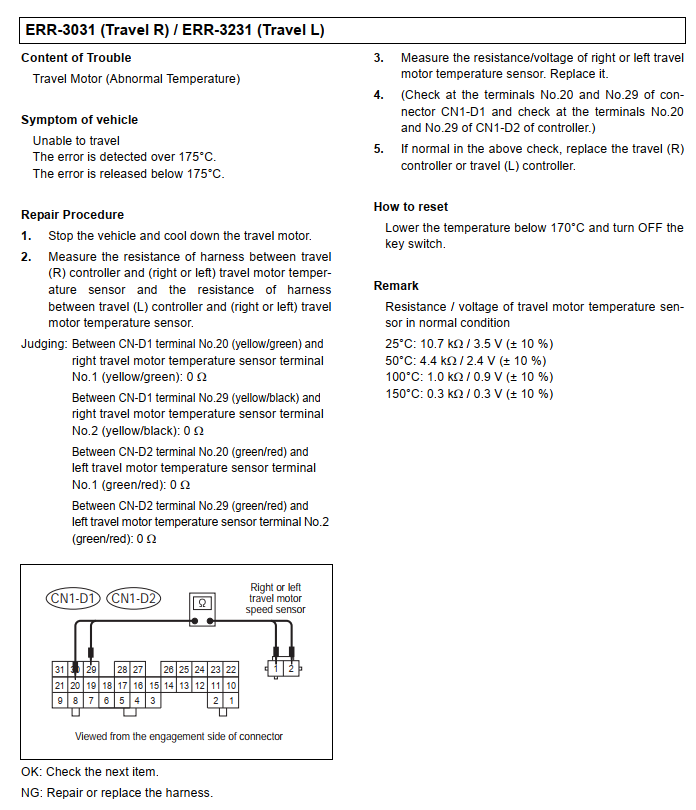

Tài liệu hãng Komatsu sửa lỗi ERR-3031 và ERR-3231

Kết luận

Lỗi ERR-3031 và ERR-3231 trên xe nâng điện Komatsu FB-12 xuất hiện khi hệ thống phát hiện nhiệt độ mô tơ di chuyển bất thường. Quy trình xử lý đúng là làm nguội mô tơ, kiểm tra dây cảm biến, đo điện trở hoặc điện áp cảm biến, sau đó mới xem xét thay bộ điều khiển.

Các phép đo liên quan đến hệ thống điện và bộ điều khiển nên được thực hiện bởi kỹ thuật viên có chuyên môn, có sơ đồ điện đúng phiên bản xe và dụng cụ đo phù hợp.
