Hướng dẫn kiểm tra và sửa lỗi ERR-3030, ERR-3230 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12.

Lỗi ERR-3030 và ERR-3230 trên xe nâng điện Komatsu là gì?

ERR-3030 và ERR-3230 là các mã lỗi liên quan đến hiện tượng ngắn mạch giữa các pha của motor di chuyển trên xe nâng điện Komatsu dòng FB-12.

Cụ thể:

ERR-3030 – Travel R: Phát hiện ngắn mạch giữa các pha của motor di chuyển bên phải.
ERR-3230 – Travel L: Phát hiện ngắn mạch giữa các pha của motor di chuyển bên trái.

Theo tài liệu kỹ thuật, tải được xác định đang bị ngắn mạch. Khi lỗi xuất hiện, hệ thống sẽ khóa chức năng di chuyển để bảo vệ motor, bộ điều khiển và hệ thống điện của xe.

Các dòng xe áp dụng

Quy trình kiểm tra trong bài viết áp dụng cho các dòng xe nâng điện Komatsu:

Xe nâng điện 1 tấn Komatsu FB10-12
Xe nâng điện 1.3 tấn Komatsu FB13-12
Xe nâng điện 1.4 tấn Komatsu FB14-12
Xe nâng điện 1.5 tấn Komatsu FB15-12
Xe nâng điện 1.8 tấn Komatsu FB18-12
Xe nâng điện 2 tấn Komatsu FB20-12

Dấu hiệu khi xe báo lỗi ERR-3030 hoặc ERR-3230

Triệu chứng được tài liệu hãng ghi nhận là:

Xe nâng không thể di chuyển.

Màn hình có thể hiển thị ERR-3030 hoặc ERR-3230 tùy theo lỗi nằm ở hệ thống motor di chuyển bên phải hay bên trái.

Khi gặp tình trạng này, người vận hành không nên tiếp tục cố gắng cho xe chạy hoặc tự ý đấu tắt hệ thống bảo vệ.

Nguyên nhân có thể gây lỗi

Căn cứ vào nội dung và quy trình kiểm tra trong tài liệu, lỗi có thể liên quan đến:

Dị vật dẫn điện nằm quanh các đầu cực U, V và W của bộ điều khiển di chuyển.
Dây cáp motor bị đứt, bong lớp cách điện hoặc có dị vật gây ngắn mạch.
Motor di chuyển bị ngắn mạch giữa các pha.
Bộ điều khiển di chuyển bị hỏng.

Để xác định chính xác motor, dây cáp hay bộ điều khiển bị lỗi, cần kiểm tra lần lượt theo quy trình dưới đây.

Quy trình sửa lỗi ERR-3030 và ERR-3230 xe nâng Komatsu

Bước 1: Ngắt giắc nối bình điện

Tắt chìa khóa và ngắt giắc kết nối bình ắc quy ra khỏi xe.

Sau khi ngắt bình điện, phải để xe nghỉ ít nhất 10 phút trước khi kiểm tra hệ thống điện.

Đây là bước bắt buộc nhằm bảo đảm an toàn trước khi thao tác tại bộ điều khiển và các đầu dây motor.

Bước 2: Kiểm tra các đầu cực U, V và W

Kiểm tra trực quan khu vực xung quanh ba đầu cực U, V và W của bộ điều khiển di chuyển.

Cần xác nhận không có:

Mạt kim loại
Dây đồng rơi
Bu-lông hoặc vòng đệm
Bụi bẩn có khả năng dẫn điện
Dị vật nằm giữa các đầu cực

Nếu phát hiện dị vật, cần loại bỏ và vệ sinh sạch khu vực đầu cực trước khi thử lại xe.

Bước 3: Kiểm tra dây cáp motor

Thực hiện kiểm tra ngắn mạch trên các dây cáp nối từ bộ điều khiển đến motor di chuyển.

Kiểm tra xem dây cáp có bị:

Đứt hoặc hư hỏng
Bong, nứt lớp cách điện
Cọ sát vào khung xe
Chạm giữa các pha
Dính dị vật dẫn điện

Nếu phát hiện dây cáp hư hỏng, cần sửa chữa hoặc thay dây đúng tiêu chuẩn kỹ thuật.

Bước 4: Đổi dây motor bên phải và bên trái để khoanh vùng lỗi

Đổi các dây cáp của motor di chuyển bên phải và bên trái cho nhau. Sau đó kết nối lại bình điện, bật chìa khóa và kiểm tra mã lỗi trên màn hình.

Kết quả được xác định như sau:

Trường hợp 1: Mã lỗi chuyển sang bên còn lại

Nếu sau khi đổi dây, mã lỗi cũng chuyển từ bên phải sang bên trái hoặc ngược lại, nguyên nhân nằm ở:

Motor di chuyển; hoặc
Dây cáp của motor.

Cần kiểm tra, sửa chữa hoặc thay thế motor hay dây cáp bị hỏng.

Ví dụ: Ban đầu xe báo ERR-3030. Sau khi đổi dây hai bên, mã lỗi chuyển thành ERR-3230. Trường hợp này cần tập trung kiểm tra motor và dây cáp thuộc nhánh lỗi ban đầu.

Trường hợp 2: Mã lỗi không thay đổi

Nếu đã đổi dây motor bên phải và bên trái nhưng mã lỗi vẫn giữ nguyên, nguyên nhân được xác định nằm ở bộ điều khiển di chuyển.

Trong trường hợp này, cần sửa chữa hoặc thay thế bộ điều khiển bị lỗi.

Cách xóa lỗi ERR-3030 và ERR-3230

Theo tài liệu, cách đặt lại lỗi là:

Hoàn thành việc kiểm tra và sửa chữa nguyên nhân gây lỗi.
Kết nối lại giắc bình điện.
Bật chìa khóa điện.

Nếu lỗi đã được xử lý hoàn toàn, xe có thể hoạt động trở lại. Nếu mã lỗi vẫn xuất hiện, cần tiếp tục kiểm tra theo quy trình khoanh vùng motor, dây cáp và bộ điều khiển.

Lưu ý quan trọng khi đo motor

Giữa các pha của motor có điện trở chỉ khoảng vài chục milliohm (mΩ). Vì giá trị điện trở rất nhỏ nên không thể kết luận chính xác tình trạng ngắn mạch bằng đồng hồ đo điện thông thường.

Do đó, không nên chỉ dựa vào phép đo điện trở bằng đồng hồ tester để khẳng định motor còn tốt hay đã bị chập. Cần kết hợp kiểm tra dây cáp, quan sát đầu cực và thực hiện phương pháp đổi dây motor phải – trái theo hướng dẫn của tài liệu.

Cảnh báo an toàn khi sửa chữa

Hệ thống di chuyển của xe nâng điện sử dụng dòng điện lớn. Việc kiểm tra không đúng cách có thể gây chập điện, cháy bộ điều khiển hoặc nguy hiểm cho người sửa chữa.

Khi xử lý lỗi cần tuân thủ các nguyên tắc:

Hạ càng nâng xuống vị trí an toàn.
Tắt chìa khóa và kéo phanh tay.
Ngắt giắc bình điện trước khi tháo dây.
Chờ ít nhất 10 phút sau khi ngắt bình.
Đánh dấu dây U, V, W trước khi tháo.
Không để dụng cụ kim loại chạm đồng thời vào các đầu cực.
Không tự ý đấu tắt mạch bảo vệ.
Chỉ bật chìa khóa sau khi đã kiểm tra và siết chặt các đầu nối.

Nếu không có kiến thức và thiết bị chuyên dụng, nên liên hệ đơn vị sửa chữa xe nâng điện để tránh làm hỏng motor hoặc bộ điều khiển.

Câu hỏi thường gặp

Xe báo ERR-3030 có tiếp tục vận hành được không?

Không. Triệu chứng của lỗi ERR-3030 là xe không thể di chuyển. Không nên cố gắng đấu tắt hoặc ép xe hoạt động khi chưa sửa nguyên nhân ngắn mạch.

ERR-3030 và ERR-3230 khác nhau thế nào?

Hai mã có cùng nội dung lỗi nhưng khác vị trí:

ERR-3030 liên quan đến motor di chuyển bên phải.
ERR-3230 liên quan đến motor di chuyển bên trái.

Đổi dây hai motor có tác dụng gì?

Việc đổi dây motor phải và trái giúp xác định lỗi nằm ở motor, dây cáp hay bộ điều khiển. Nếu mã lỗi chuyển bên, kiểm tra motor hoặc dây cáp. Nếu mã lỗi không thay đổi, kiểm tra bộ điều khiển.

Có thể dùng đồng hồ vạn năng để kết luận motor bị chập không?

Không nên kết luận chỉ bằng đồng hồ đo thông thường. Điện trở giữa các pha motor chỉ khoảng vài chục mΩ nên rất khó kiểm tra chính xác bằng tester phổ thông.

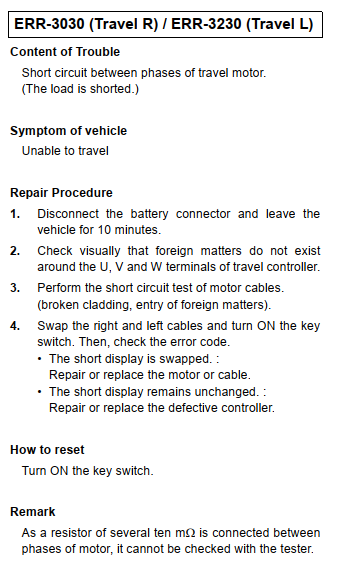

Tài liệu hãng Komatsu sửa lỗi ERR-3030 và ERR-3230

Kết luận

Lỗi ERR-3030 và ERR-3230 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 cho biết hệ thống phát hiện ngắn mạch giữa các pha của motor di chuyển.

Quy trình xử lý gồm ngắt bình điện và chờ 10 phút, kiểm tra đầu cực U–V–W, kiểm tra dây cáp motor, sau đó đổi dây motor bên phải và bên trái để xác định bộ phận hư hỏng. Nếu mã lỗi chuyển bên, cần sửa motor hoặc dây cáp; nếu mã lỗi không thay đổi, cần sửa hoặc thay bộ điều khiển di chuyển.
