Hướng dẫn sửa lỗi ERR-3050, ERR-3250 xe nâng điện Komatsu FB10-12 đến FB20-12

Lỗi ERR-3050 và ERR-3250 xuất hiện khi hệ thống phát hiện tín hiệu bất thường từ cảm biến nhiệt độ nằm trong bộ điều khiển di chuyển của xe nâng điện Komatsu. Khi xảy ra lỗi, xe vẫn có thể di chuyển bình thường, tuy nhiên bộ điều khiển sẽ kích hoạt chế độ bảo vệ nhiệt và vận hành quạt làm mát.

Theo tài liệu kỹ thuật, cảm biến nhiệt độ là bộ phận nằm bên trong bộ điều khiển. Vì vậy, nếu đã kiểm tra và xác định lỗi phát sinh từ controller, biện pháp sửa chữa được chỉ định là thay bộ điều khiển di chuyển tương ứng.

Lỗi ERR-3050 và ERR-3250 áp dụng cho những xe nào?

Nội dung hướng dẫn này áp dụng cho các dòng xe nâng điện Komatsu series “-12”, gồm:

• Xe nâng điện 1 tấn Komatsu FB10-12
• Xe nâng điện 1.3 tấn Komatsu FB13-12
• Xe nâng điện 1.4 tấn Komatsu FB14-12
• Xe nâng điện 1.5 tấn Komatsu FB15-12
• Xe nâng điện 1.8 tấn Komatsu FB18-12
• Xe nâng điện 2 tấn Komatsu FB20-12

Cấu hình thực tế có thể khác nhau tùy số serial và phiên bản xe. Khi thay bộ điều khiển, cần đối chiếu đúng mã phụ tùng trên xe.

Ý nghĩa lỗi ERR-3050 và ERR-3250

Hai mã lỗi đều liên quan đến cảm biến nhiệt độ của bộ điều khiển di chuyển, nhưng nằm ở hai bên khác nhau:

Trong đó:

• Travel R là bộ điều khiển di chuyển bên phải.
• Travel L là bộ điều khiển di chuyển bên trái.

Việc xác định đúng mã lỗi rất quan trọng để tránh tháo kiểm tra hoặc thay nhầm bộ điều khiển.

Nguyên nhân xuất hiện lỗi ERR-3050 và ERR-3250

Theo tài liệu kỹ thuật, nguyên nhân của lỗi là:

Cảm biến nhiệt độ bên trong bộ điều khiển di chuyển bị lỗi.

Hệ thống xác định bất thường khi điện áp tín hiệu cảm biến nhiệt độ:

• Thấp hơn 0,2 V; hoặc
• Cao hơn 4,95 V.

Tình trạng này cho thấy tín hiệu cảm biến đã nằm ngoài phạm vi giám sát cho phép của bộ điều khiển.

Triệu chứng của xe khi xuất hiện lỗi

Khi màn hình hiển thị ERR-3050 hoặc ERR-3250, xe có thể xuất hiện các đặc điểm sau:

• Xe vẫn di chuyển bình thường.
• Chức năng bảo vệ nhiệt độ được kích hoạt.
• Quạt làm mát hoạt động.

Mặc dù xe vẫn có thể chạy, người vận hành không nên tiếp tục sử dụng xe trong thời gian dài. Cảm biến nhiệt độ có nhiệm vụ hỗ trợ giám sát nhiệt độ của controller. Nếu tín hiệu cảm biến không chính xác, hệ thống có thể không đánh giá đúng tình trạng nhiệt của bộ điều khiển.

Quy trình kiểm tra lỗi ERR-3050 và ERR-3250

Bước 1: Đưa xe về trạng thái an toàn

Dừng xe tại khu vực bằng phẳng, hạ càng xuống sát mặt đất và kéo phanh tay. Tắt chìa khóa trước khi kiểm tra hệ thống điện.

Không tự ý tháo bộ điều khiển khi bình điện vẫn đang kết nối với xe.

Bước 2: Xác nhận chính xác mã lỗi

Bật chìa khóa và quan sát mã hiển thị trên màn hình:

• Nếu xe báo ERR-3050, tập trung kiểm tra bộ điều khiển di chuyển bên phải – Travel R.
• Nếu xe báo ERR-3250, tập trung kiểm tra bộ điều khiển di chuyển bên trái – Travel L.

Ghi lại mã lỗi trước khi tắt nguồn để phục vụ quá trình kiểm tra.

Bước 3: Kiểm tra tình trạng bên ngoài bộ điều khiển

Quan sát bộ điều khiển tương ứng để phát hiện các dấu hiệu bất thường như:

• Giắc cắm bị lỏng hoặc chưa cắm hết.
• Chân giắc bị cong, cháy hoặc oxy hóa.
• Dây dẫn bị đứt, kẹp hoặc hư hỏng.
• Bộ điều khiển có dấu hiệu quá nhiệt.
• Khu vực quạt làm mát bị bám nhiều bụi bẩn.

Bước này giúp loại trừ các vấn đề kết nối bên ngoài trước khi kết luận controller bị hỏng.

Bước 4: Kiểm tra điện áp tín hiệu cảm biến

Theo điều kiện phát hiện lỗi trong tài liệu, tín hiệu cảm biến nhiệt độ bị xem là bất thường khi:

• Điện áp thấp hơn 0,2 V; hoặc
• Điện áp cao hơn 4,95 V.

Việc đo điện áp cần được thực hiện bởi kỹ thuật viên có chuyên môn, sử dụng đúng sơ đồ mạch điện và vị trí chân đo của phiên bản xe đang sửa chữa. Không đo trực tiếp theo phỏng đoán vì có thể gây chập mạch hoặc làm hỏng controller.

Bước 5: Thay bộ điều khiển di chuyển bị lỗi

Tài liệu sửa chữa chỉ định:

• Thay Travel R controller nếu xe báo ERR-3050.
• Thay Travel L controller nếu xe báo ERR-3250.

Do lỗi phát sinh từ cảm biến nhiệt độ bên trong controller, tài liệu không chỉ định thay riêng cảm biến. Bộ điều khiển thay thế phải đúng chủng loại, đúng mã phụ tùng và tương thích với model cũng như số serial của xe.

Bước 6: Kiểm tra xe sau khi thay thế

Sau khi lắp bộ điều khiển:

1. Kiểm tra lại toàn bộ giắc cắm.
2. Kết nối bình điện đúng kỹ thuật.
3. Bật chìa khóa và quan sát màn hình.
4. Kiểm tra xem mã lỗi đã biến mất hay chưa.
5. Thử vận hành xe ở khu vực an toàn.
6. Theo dõi hoạt động di chuyển và quạt làm mát.

Không cho xe trở lại làm việc ngay nếu mã lỗi vẫn xuất hiện.

Cách xóa lỗi ERR-3050 và ERR-3250

Theo tài liệu kỹ thuật, khi hệ thống được khôi phục về trạng thái bình thường, mã lỗi sẽ tự được đặt lại.

Điều này có nghĩa là không nên chỉ xóa mã lỗi mà chưa xử lý nguyên nhân. Sau khi bộ điều khiển hoặc tín hiệu cảm biến trở lại bình thường, tắt chìa khóa, kiểm tra lại kết nối và khởi động xe để xác nhận kết quả.

Nếu mã lỗi tiếp tục xuất hiện, cần kiểm tra lại đúng controller tương ứng và tính tương thích của bộ điều khiển vừa lắp.

Có thể tiếp tục sử dụng xe khi xuất hiện lỗi không?

Xe vẫn có khả năng di chuyển bình thường khi ERR-3050 hoặc ERR-3250 xuất hiện. Tuy nhiên, đây là lỗi liên quan đến chức năng giám sát nhiệt độ của bộ điều khiển di chuyển.

Để hạn chế nguy cơ hư hỏng nặng hơn, nên:

• Đưa xe về vị trí an toàn.
• Hạn chế vận hành liên tục hoặc nâng hàng nặng.
• Không tự ý đấu tắt cảm biến.
• Không vô hiệu hóa quạt làm mát.
• Kiểm tra và sửa chữa trong thời gian sớm nhất.

Những lưu ý khi sửa lỗi cảm biến nhiệt độ controller

Bộ điều khiển di chuyển là linh kiện điện tử có giá trị cao. Trong quá trình sửa chữa cần chú ý:

• Ngắt nguồn điện trước khi tháo giắc.
• Không đảo cực nguồn điện.
• Không dùng nước hoặc hóa chất để vệ sinh controller.
• Không thay controller khi chưa xác định ERR-3050 hay ERR-3250.
• Đối chiếu mã phụ tùng và số serial của xe.
• Chỉ để kỹ thuật viên có chuyên môn thực hiện phép đo khi xe đang cấp điện.
• Không tiếp tục vận hành nếu controller có mùi khét, cháy giắc hoặc nóng bất thường.

Câu hỏi thường gặp

ERR-3050 trên xe nâng Komatsu là lỗi gì?

ERR-3050 là lỗi cảm biến nhiệt độ bên trong bộ điều khiển di chuyển bên phải, ký hiệu Travel R controller.

ERR-3250 trên xe nâng Komatsu là lỗi gì?

ERR-3250 là lỗi cảm biến nhiệt độ bên trong bộ điều khiển di chuyển bên trái, ký hiệu Travel L controller.

Xe báo ERR-3050 hoặc ERR-3250 có chạy được không?

Theo tài liệu, xe vẫn có thể di chuyển bình thường. Đồng thời, chế độ bảo vệ nhiệt độ được kích hoạt và quạt làm mát hoạt động. Tuy nhiên, nên sửa chữa sớm để tránh rủi ro đối với bộ điều khiển.

Điện áp nào khiến hệ thống ghi nhận lỗi?

Lỗi được phát hiện khi điện áp cảm biến nhiệt độ thấp hơn 0,2 V hoặc cao hơn 4,95 V.

Có thể thay riêng cảm biến nhiệt độ không?

Theo quy trình sửa chữa trong tài liệu, khi lỗi phát sinh từ controller thì cần thay bộ điều khiển di chuyển tương ứng. Tài liệu không chỉ định thay riêng cảm biến nhiệt độ.

Sau khi sửa có cần dùng máy để xóa lỗi không?

Tài liệu cho biết mã lỗi được đặt lại khi hệ thống trở về trạng thái bình thường. Cần xử lý đúng nguyên nhân rồi khởi động và kiểm tra lại xe.

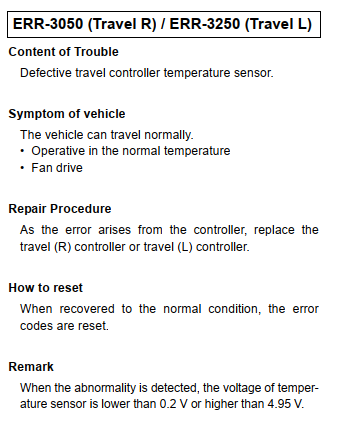

Tài liệu hãng Komatsu sửa lỗi ERR-3050 và ERR-3250

Kết luận

Lỗi ERR-3050 và ERR-3250 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 cảnh báo cảm biến nhiệt độ bên trong bộ điều khiển di chuyển bị lỗi.

ERR-3050 liên quan đến controller di chuyển bên phải, còn ERR-3250 liên quan đến controller di chuyển bên trái. Khi điện áp cảm biến thấp hơn 0,2 V hoặc cao hơn 4,95 V, hệ thống sẽ ghi nhận bất thường. Theo hướng dẫn sửa chữa, cần thay bộ điều khiển di chuyển tương ứng và kiểm tra lại xe. Khi tình trạng trở về bình thường, mã lỗi sẽ được tự động đặt lại.
