Hướng dẫn sửa lỗi ERR-3051 và ERR-3251 xe nâng điện Komatsu FB10-12 đến FB20-12

Khi màn hình xe nâng điện Komatsu hiển thị ERR-3051 hoặc ERR-3251, hệ thống đang phát hiện tín hiệu bất thường trong mạch cảm biến nhiệt độ mô-tơ di chuyển. Xe có thể vẫn di chuyển bình thường, nhưng người vận hành không nên tiếp tục sử dụng lâu dài khi chưa kiểm tra và xử lý nguyên nhân.

Bài viết dưới đây hướng dẫn kiểm tra lỗi theo tài liệu kỹ thuật, áp dụng cho các dòng xe:

• Xe nâng điện 1 tấn Komatsu FB10-12
• Xe nâng điện 1.3 tấn Komatsu FB13-12
• Xe nâng điện 1.4 tấn Komatsu FB14-12
• Xe nâng điện 1.5 tấn Komatsu FB15-12
• Xe nâng điện 1.8 tấn Komatsu FB18-12
• Xe nâng điện 2 tấn Komatsu FB20-12

Ý nghĩa mã lỗi ERR-3051 và ERR-3251

Hai mã lỗi liên quan đến cảm biến nhiệt độ của mô-tơ di chuyển:

• ERR-3051 – Travel R: Lỗi cảm biến nhiệt độ mô-tơ di chuyển bên phải.
• ERR-3251 – Travel L: Lỗi cảm biến nhiệt độ mô-tơ di chuyển bên trái.

Nội dung lỗi được tài liệu xác định là:

Cảm biến nhiệt độ mô-tơ di chuyển bị lỗi hoặc tín hiệu cảm biến nằm ngoài phạm vi cho phép.

Bộ điều khiển ghi nhận lỗi khi điện áp tín hiệu của cảm biến nhiệt độ mô-tơ di chuyển:

• Thấp hơn 0,2 V; hoặc
• Cao hơn 4,95 V.

Đây có thể là dấu hiệu của giắc cắm tiếp xúc kém, dây điện bị đứt hoặc cảm biến nhiệt độ mô-tơ bị hỏng.

Hiện tượng khi xe báo lỗi

Theo tài liệu kỹ thuật, khi xuất hiện ERR-3051 hoặc ERR-3251:

• Xe vẫn có thể di chuyển bình thường.
• Mô-tơ vẫn có thể đang hoạt động trong phạm vi nhiệt độ bình thường.
• Màn hình hiển thị mã lỗi dù chưa xuất hiện hiện tượng quá nhiệt rõ ràng.

Vì xe vẫn có thể hoạt động, người vận hành dễ bỏ qua cảnh báo. Tuy nhiên, nếu cảm biến không làm việc chính xác, bộ điều khiển sẽ không thể giám sát đúng nhiệt độ mô-tơ di chuyển.

Nguyên nhân thường gặp

Dựa trên nội dung kiểm tra trong tài liệu, lỗi có thể xuất phát từ:

1. Giắc cảm biến nhiệt độ mô-tơ di chuyển bị lỏng hoặc chưa cắm chắc.
2. Chân giắc bị oxy hóa, bám bẩn hoặc tiếp xúc không tốt.
3. Dây điện từ bộ điều khiển đến cảm biến bị đứt hoặc tiếp xúc chập chờn.
4. Cảm biến nhiệt độ mô-tơ di chuyển bị hỏng.
5. Bộ điều khiển di chuyển bên phải hoặc bên trái bị lỗi.

Chuẩn bị trước khi kiểm tra

Trước khi sửa chữa, cần thực hiện các biện pháp an toàn:

1. Đưa xe về vị trí bằng phẳng và hạ càng xuống sát nền.
2. Kéo phanh tay và tắt chìa khóa điện.
3. Ngắt giắc bình điện trước khi tháo giắc hoặc kiểm tra dây dẫn.
4. Chờ hệ thống điện ổn định rồi mới thao tác.
5. Sử dụng đồng hồ vạn năng phù hợp để đo điện trở hoặc điện áp.

Không tự ý đấu tắt cảm biến vì thao tác này có thể làm sai tín hiệu giám sát nhiệt độ và gây hư hỏng bộ điều khiển.

Quy trình sửa lỗi ERR-3051 và ERR-3251

Bước 1: Kiểm tra giắc cảm biến nhiệt độ mô-tơ

Kiểm tra giắc cảm biến nhiệt độ của mô-tơ di chuyển bên đang báo lỗi.

Cần xác nhận:

• Giắc đã được cắm đúng vị trí và cắm hết hành trình.
• Chốt khóa giắc không bị gãy.
• Chân giắc không bị cong, lỏng hoặc tụt vào bên trong.
• Không có nước, dầu hoặc bụi bẩn bên trong giắc.
• Dây điện gần giắc không bị kéo căng, bong vỏ hoặc đứt ngầm.

Nếu giắc bị lỏng, cần vệ sinh và cắm lại chắc chắn trước khi bật chìa khóa kiểm tra.

Bước 2: Kiểm tra thông mạch dây dẫn

Dùng đồng hồ đo điện trở để kiểm tra dây điện giữa bộ điều khiển di chuyển và cảm biến nhiệt độ mô-tơ.

Kiểm tra mạch cảm biến qua giắc CN-D1

Đối với đường dây sử dụng giắc CN-D1, kiểm tra:

Kiểm tra mạch cảm biến qua giắc CN-D2

Đối với đường dây sử dụng giắc CN-D2, kiểm tra:

Giắc CN-D1 và CN-D2 phải được quan sát từ phía tiếp xúc của giắc, đúng như sơ đồ trong tài liệu.

Đánh giá kết quả:

• OK – điện trở 0 Ω: Dây dẫn thông mạch, chuyển sang kiểm tra cảm biến.
• NG – điện trở không đạt: Sửa chữa hoặc thay thế dây điện, chân giắc hay bó dây bị hỏng.

Giá trị 0 Ω trong tài liệu thể hiện yêu cầu dây phải thông mạch. Trên thực tế, đồng hồ có thể hiển thị một điện trở rất nhỏ do điện trở que đo và dây dẫn.

Bước 3: Kiểm tra cảm biến nhiệt độ mô-tơ di chuyển

Nếu dây điện và giắc cắm đều bình thường, tiếp tục đo điện trở hoặc điện áp của cảm biến nhiệt độ mô-tơ di chuyển.

Cần đặc biệt chú ý tín hiệu điện áp:

• Không được thấp hơn 0,2 V.
• Không được cao hơn 4,95 V.

Nếu kết quả kiểm tra cảm biến không bình thường, cần thay cảm biến nhiệt độ mô-tơ di chuyển.

Tài liệu không cung cấp giá trị điện trở tiêu chuẩn cụ thể của cảm biến tại từng mức nhiệt độ. Vì vậy, không nên tự đặt một giá trị điện trở để kết luận cảm biến còn tốt hay đã hỏng.

Bước 4: Kiểm tra bộ điều khiển di chuyển

Nếu đã xác nhận:

• Giắc cảm biến kết nối tốt;
• Dây dẫn không bị đứt;
• Các chân giắc đúng vị trí;
• Cảm biến nhiệt độ hoạt động bình thường;
• Điện áp tín hiệu nằm trong phạm vi cho phép;

nhưng lỗi vẫn xuất hiện, tài liệu chỉ định kiểm tra và thay thế bộ điều khiển tương ứng:

• Báo ERR-3051: Kiểm tra hoặc thay bộ điều khiển di chuyển bên phải – Travel R controller.
• Báo ERR-3251: Kiểm tra hoặc thay bộ điều khiển di chuyển bên trái – Travel L controller.

Không nên thay bộ điều khiển ngay từ đầu. Hãy hoàn thành việc kiểm tra giắc cắm, bó dây và cảm biến trước để tránh thay nhầm linh kiện có giá trị cao.

Cách xóa lỗi ERR-3051 và ERR-3251

Theo tài liệu, mã lỗi sẽ được đặt lại khi hệ thống trở về điều kiện bình thường.

Sau khi sửa chữa:

1. Kiểm tra lại toàn bộ giắc đã tháo.
2. Kết nối lại bình điện.
3. Bật chìa khóa và theo dõi màn hình.
4. Kiểm tra xem ERR-3051 hoặc ERR-3251 còn xuất hiện hay không.
5. Cho xe di chuyển thử ở khu vực an toàn và tiếp tục theo dõi.

Nếu lỗi vẫn còn, cần đo lại điện áp tín hiệu cảm biến và kiểm tra bộ điều khiển di chuyển tương ứng.

Bảng chẩn đoán nhanh

Câu hỏi thường gặp

Xe báo ERR-3051 có tiếp tục chạy được không?

Theo tài liệu, xe vẫn có thể di chuyển bình thường. Tuy nhiên, cần dừng xe để kiểm tra sớm vì hệ thống không nhận được tín hiệu nhiệt độ mô-tơ bên phải một cách chính xác.

ERR-3251 khác ERR-3051 như thế nào?

ERR-3051 liên quan đến cảm biến nhiệt độ mô-tơ di chuyển bên phải, còn ERR-3251 liên quan đến phía bên trái. Quy trình kiểm tra cơ bản giống nhau nhưng phải xác định đúng bên đang báo lỗi.

Có cần thay mô-tơ di chuyển khi xe báo lỗi không?

Không. Tài liệu không yêu cầu thay toàn bộ mô-tơ ngay lập tức. Trước tiên phải kiểm tra giắc, dây dẫn, cảm biến nhiệt độ và cuối cùng mới kiểm tra bộ điều khiển.

Tắt chìa khóa có xóa được lỗi không?

Việc tắt rồi bật chìa khóa không giải quyết được nguyên nhân. Mã lỗi chỉ được đặt lại khi tín hiệu cảm biến và hệ thống trở về điều kiện bình thường.

Có thể đấu tắt cảm biến để xe hết báo lỗi không?

Không nên. Đấu tắt có thể làm mất chức năng giám sát nhiệt độ mô-tơ, gây sai tín hiệu hoặc làm hư hỏng thiết bị điện trên xe.

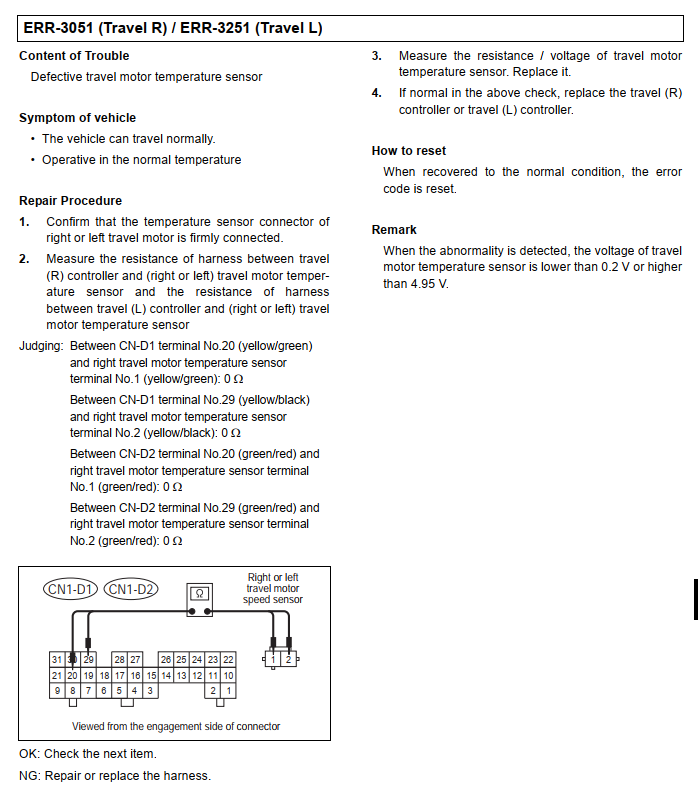

Tài liệu kỹ thuật hãng Komatsu sửa lỗi ERR-3051 và ERR-3251

Kết luận

Lỗi ERR-3051 và ERR-3251 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 chủ yếu liên quan đến mạch cảm biến nhiệt độ mô-tơ di chuyển bên phải hoặc bên trái.

Trình tự xử lý đúng là:

1. Kiểm tra giắc cảm biến.
2. Đo thông mạch dây dẫn tại CN-D1 hoặc CN-D2.
3. Kiểm tra điện trở và điện áp cảm biến.
4. Thay cảm biến nếu kết quả bất thường.
5. Chỉ kiểm tra hoặc thay bộ điều khiển sau khi dây dẫn và cảm biến đều bình thường.

Do hệ thống xe nâng điện sử dụng điện áp và dòng điện lớn, việc đo kiểm bộ điều khiển nên được thực hiện bởi kỹ thuật viên có chuyên môn và đầy đủ thiết bị an toàn.
