Lỗi ERR-3053 xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12: Nguyên nhân, cách kiểm tra và sửa chữa

Lỗi ERR-3053 trên xe nâng điện Komatsu là gì?

ERR-3053 (Travel R) là mã lỗi liên quan đến tín hiệu của bàn đạp ga trong hệ thống điều khiển di chuyển bên phải – Travel (R).

Theo tài liệu kỹ thuật, lỗi xuất hiện khi xe phát hiện một trong các vấn đề sau:

Bàn đạp ga bị hỏng.
Công tắc hoặc cảm biến bàn đạp ga hoạt động bất thường.
Giắc cắm của bàn đạp ga bị lỏng hoặc mất kết nối.
Dây điện giữa bộ điều khiển Travel (R) và bàn đạp ga bị đứt hoặc tiếp xúc không tốt.
Bộ điều khiển di chuyển bên phải Travel (R) bị lỗi.

Mã ERR-3053 có thể gặp trên các dòng:

Xe nâng điện 1 tấn Komatsu FB10-12.
Xe nâng điện 1.3 tấn Komatsu FB13-12.
Xe nâng điện 1.4 tấn Komatsu FB14-12.
Xe nâng điện 1.5 tấn Komatsu FB15-12.
Xe nâng điện 1.8 tấn Komatsu FB18-12.
Xe nâng điện 2 tấn Komatsu FB20-12.

Biểu hiện khi xe báo lỗi ERR-3053

Khi ERR-3053 xuất hiện, xe nâng điện Komatsu có biểu hiện chính là:

Xe không thể di chuyển.

Người vận hành có thể đạp bàn đạp ga nhưng xe không tiến hoặc lùi. Hệ thống điều khiển khóa chức năng di chuyển khi phát hiện tín hiệu ga bất thường nhằm hạn chế nguy cơ mất an toàn.

Nguyên nhân gây lỗi ERR-3053

Giắc cắm bàn đạp ga bị lỏng

Trong quá trình xe làm việc, rung động, bụi bẩn, hơi ẩm hoặc quá trình sửa chữa trước đó có thể khiến giắc cắm bàn đạp ga bị lỏng, oxy hóa hoặc tuột khỏi vị trí.

Dây điện bị đứt hoặc tiếp xúc kém

Dây điện nối giữa bộ điều khiển Travel (R) và bàn đạp ga có thể bị:

Đứt ngầm bên trong.
Gãy tại vị trí sát đầu giắc.
Chạm chập với dây khác.
Oxy hóa chân giắc.
Tiếp xúc không ổn định.

Bàn đạp ga hoặc công tắc ga bất thường

Cảm biến bên trong bàn đạp ga có thể bị mòn, hỏng hoặc tạo ra điện áp không đúng với vị trí thực tế của bàn đạp.

Bộ điều khiển Travel (R) bị lỗi

Nếu giắc cắm, dây điện và bàn đạp ga đều bình thường nhưng ERR-3053 vẫn xuất hiện, bộ điều khiển di chuyển bên phải có thể đã bị hỏng.

Chuẩn bị trước khi kiểm tra

Cần chuẩn bị:

Đồng hồ vạn năng có thang đo điện trở và điện áp DC.
Sơ đồ chân giắc CN1-D1.
Dụng cụ tháo giắc điện.
Thiết bị bảo hộ và dụng cụ cách điện.

Đỗ xe trên bề mặt bằng phẳng, hạ càng xuống đất, kéo phanh tay và tắt khóa điện trước khi tháo giắc hoặc đo điện trở. Không đo điện trở khi mạch vẫn đang có điện.

Quy trình kiểm tra và sửa lỗi ERR-3053

Bước 1: Kiểm tra giắc cắm và đầu cực của bàn đạp ga

Kiểm tra toàn bộ giắc cắm, chân giắc và dây điện tại cụm bàn đạp ga.

Cần xác nhận:

Giắc không bị tuột hoặc lắp chưa hết hành trình.
Khóa giữ giắc không bị gãy.
Chân giắc không bị cong, lùi vào trong hoặc cháy đen.
Không có nước, bụi bẩn hoặc hiện tượng oxy hóa.
Dây điện không bị đứt, trầy vỏ hay kéo căng.

Nếu phát hiện giắc bị lỏng, hãy vệ sinh và lắp lại chắc chắn. Chân giắc hỏng cần được sửa hoặc thay đúng tiêu chuẩn.

Bước 2: Đo điện trở dây điện giữa bộ điều khiển Travel (R) và bàn đạp ga

Tắt khóa điện, tháo các giắc cần thiết và dùng đồng hồ đo điện trở thông mạch theo bảng dưới đây.

Giắc CN1-D1 của bộ điều khiển	Chân bàn đạp ga	Màu dây
Chân số 16	Chân số 6	Đỏ
Chân số 21	Chân số 1	Đen
Chân số 30	Chân số 3	Xanh lá
Chân số 31	Chân số 2	Vàng

Khi xác định chân giắc CN1-D1, cần quan sát từ phía tiếp xúc/lắp ghép của giắc như trong sơ đồ tài liệu, tránh đếm nhầm chiều.

Giá trị 0 Ω trong tài liệu thể hiện đường dây phải thông mạch với điện trở rất thấp. Trên thực tế, đồng hồ có thể hiển thị một giá trị nhỏ do điện trở que đo và tiếp điểm.

Bước 3: Đánh giá kết quả

Sau khi đo bốn đường dây:

Nếu tất cả đường dây đều thông mạch và đạt giá trị tiêu chuẩn, theo quy trình của tài liệu, cần thay bộ điều khiển Travel (R).
Nếu có đường dây không thông mạch hoặc điện trở bất thường, cần sửa chữa hoặc thay thế dây điện.

Khi sửa dây, phải kiểm tra cả đầu cos và chân giắc. Không nên chỉ nối tạm phần dây bị đứt mà bỏ qua nguyên nhân làm dây hư hỏng.

Kiểm tra điện áp bàn đạp ga

Theo phần ghi chú của tài liệu, điện áp bàn đạp ga trong điều kiện bình thường là:

Khi đạp bàn đạp ga: 0 V.
Khi nhả bàn đạp ga: khoảng 4,6 V.

Nếu điện áp không thay đổi đúng theo trạng thái đạp và nhả ga, cần kiểm tra lại nguồn cấp, dây tín hiệu, giắc điện và bản thân cụm bàn đạp ga.

Việc đo điện áp phải được thực hiện đúng chân đo và đúng điều kiện vận hành. Nếu không có sơ đồ điện đầy đủ hoặc không xác định chắc chắn chân giắc, nên giao xe cho kỹ thuật viên xe nâng điện xử lý.

Cách xóa lỗi ERR-3053

Theo tài liệu, cách đặt lại lỗi là:

Nhả hoàn toàn bàn đạp ga.
Tắt khóa điện về vị trí OFF.
Hoàn tất việc sửa chữa giắc, dây điện hoặc bộ phận bị hỏng.
Bật lại khóa điện và kiểm tra màn hình.
Thử tiến, lùi ở khu vực an toàn.

Chỉ tắt rồi bật khóa điện có thể làm mã lỗi tạm thời biến mất nhưng không khắc phục được nguyên nhân. Nếu hư hỏng vẫn còn, ERR-3053 sẽ tiếp tục xuất hiện.

Những lưu ý khi sửa lỗi ERR-3053

Không thay ngay bàn đạp ga khi chưa kiểm tra dây điện và giắc cắm.
Không đo điện trở khi khóa điện đang bật.
Không đấu tắt công tắc hoặc tín hiệu bàn đạp ga.
Không chọc que đo quá lớn vào giắc vì có thể làm rộng chân tiếp xúc.
Kiểm tra dây ở trạng thái vừa đo vừa rung nhẹ bó dây để phát hiện lỗi đứt ngầm.
Chỉ thay bộ điều khiển Travel (R) sau khi xác nhận dây dẫn và các đầu nối đạt tiêu chuẩn.
Sau sửa chữa, phải thử cả chiều tiến và chiều lùi trong khu vực trống.

Câu hỏi thường gặp về lỗi ERR-3053

ERR-3053 có làm xe nâng Komatsu mất di chuyển không?

Có. Theo tài liệu, triệu chứng của lỗi này là xe không thể di chuyển.

Tắt khóa điện có xóa được lỗi không?

Tắt khóa điện là thao tác đặt lại theo tài liệu. Tuy nhiên, mã lỗi sẽ xuất hiện trở lại nếu nguyên nhân tại giắc cắm, dây điện, bàn đạp ga hoặc bộ điều khiển chưa được xử lý.

Điện trở dây bàn đạp ga bao nhiêu là đạt?

Bốn đường dây được chỉ định giữa giắc CN1-D1 và bàn đạp ga phải có điện trở tiêu chuẩn 0 Ω, tức là thông mạch và có điện trở rất thấp.

Khi nào cần thay bộ điều khiển Travel (R)?

Khi giắc cắm chắc chắn và cả bốn đường dây đều đạt tiêu chuẩn nhưng xe vẫn báo ERR-3053, tài liệu chỉ dẫn thay bộ điều khiển Travel (R).

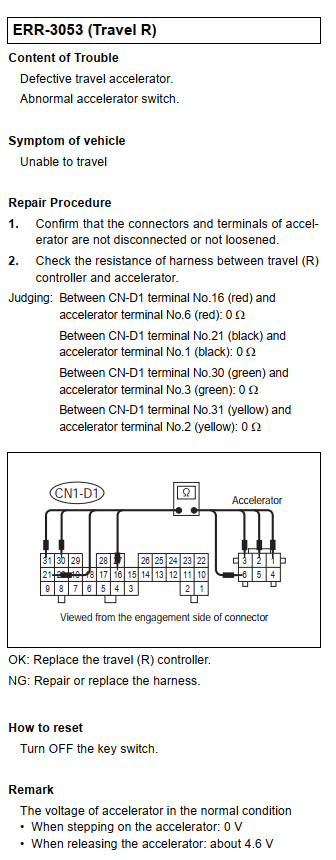

Tài liệu hãng Komatsu sửa lỗi ERR-3053

Kết luận

Lỗi ERR-3053 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 liên quan đến bàn đạp ga và mạch tín hiệu nối với bộ điều khiển Travel (R).

Quy trình xử lý đúng là kiểm tra giắc cắm, đo thông mạch bốn đường dây, sửa hoặc thay dây nếu kết quả không đạt. Nếu toàn bộ dây dẫn bình thường, tiến hành kiểm tra và thay thế bộ điều khiển Travel (R) theo chỉ dẫn của tài liệu kỹ thuật.
