Hướng dẫn kiểm tra và sửa lỗi ERR-3054 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 do cảm biến góc bánh xe bất thường.

Lỗi ERR-3054 xe nâng điện Komatsu là gì?

Lỗi ERR-3054 (Travel R) xuất hiện khi bộ điều khiển di chuyển bên phải phát hiện tín hiệu bất thường từ cảm biến góc bánh xe, còn gọi là Tire Angle Sensor.

Theo tài liệu kỹ thuật Komatsu, nội dung lỗi được xác định như sau:

Cảm biến góc bánh xe bị lỗi hoặc góc phát hiện của cảm biến không bình thường.

Mã lỗi này có thể xuất hiện trên các dòng xe nâng điện Komatsu:

• Xe nâng điện 1 tấn Komatsu FB10-12
• Xe nâng điện 1.3 tấn Komatsu FB13-12
• Xe nâng điện 1.4 tấn Komatsu FB14-12
• Xe nâng điện 1.5 tấn Komatsu FB15-12
• Xe nâng điện 1.8 tấn Komatsu FB18-12
• Xe nâng điện 2 tấn Komatsu FB20-12

Dấu hiệu khi xe nâng Komatsu báo lỗi ERR-3054

Khi mã lỗi ERR-3054 xuất hiện, xe nâng có thể gặp hiện tượng:

• Xe không thể di chuyển.
• Bánh xe vẫn có thể ở vị trí chính giữa.
• Chức năng điều khiển xoay và chức năng hiệu chỉnh chuyển núm không hoạt động.

Do xe bị khóa chức năng di chuyển, người vận hành không nên cố tiếp tục sử dụng trước khi kiểm tra và khắc phục nguyên nhân.

Nguyên nhân gây lỗi ERR-3054

Dựa theo tài liệu sửa chữa của Komatsu, lỗi ERR-3054 có thể xuất phát từ những nguyên nhân sau:

1. Giắc cắm cảm biến góc bánh xe bị tuột hoặc lỏng.
2. Chân giắc cảm biến tiếp xúc kém.
3. Dây điện giữa cảm biến góc bánh xe và bộ điều khiển Travel (R) bị đứt hoặc hỏng.
4. Cảm biến góc bánh xe bị hư.
5. Bộ điều khiển di chuyển bên phải – Travel (R) Controller – bị lỗi.

Quy trình kiểm tra và sửa lỗi ERR-3054

Trước khi sửa chữa, cần đỗ xe ở vị trí bằng phẳng, hạ càng xuống sàn, kéo phanh tay và tắt chìa khóa. Việc đo kiểm hệ thống điện nên được thực hiện bởi kỹ thuật viên có chuyên môn.

Bước 1: Kiểm tra giắc cắm cảm biến góc bánh xe

Kiểm tra toàn bộ giắc nối và các chân terminal của cảm biến góc bánh xe.

Cần xác định xem có các tình trạng sau hay không:

• Giắc cắm bị tuột.
• Giắc cắm chưa được cài chặt.
• Chân terminal bị lỏng.
• Chân giắc bị cong, oxy hóa hoặc tiếp xúc không tốt.
• Dây điện bị kéo căng hoặc đứt sát chân giắc.

Nếu phát hiện giắc lỏng, cần lắp lại chắc chắn và xử lý các chân tiếp xúc bất thường.

Bước 2: Kiểm tra dây điện giữa bộ điều khiển Travel (R) và cảm biến

Sử dụng đồng hồ vạn năng ở chế độ đo điện trở hoặc kiểm tra thông mạch. Tiến hành đo dây điện tại các vị trí sau:

Khi quan sát giắc CN2-D1, phải xác định chân giắc theo hướng nhìn từ phía đầu nối dây điện như hướng dẫn trong tài liệu kỹ thuật.

Đánh giá kết quả

• Kết quả OK: Các đường dây có giá trị xấp xỉ 0 Ω và thông mạch tốt. Chuyển sang kiểm tra cảm biến góc bánh xe.
• Kết quả NG: Điện trở bất thường hoặc không thông mạch. Sửa chữa hoặc thay thế bó dây điện.

Khi kiểm tra, cần chú ý dây có thể đứt ngầm bên trong lớp cách điện. Vì vậy, kỹ thuật viên nên rung nhẹ bó dây trong quá trình đo để phát hiện lỗi chập chờn.

Bước 3: Kiểm tra cảm biến góc bánh xe

Nếu giắc cắm và dây dẫn đều bình thường nhưng lỗi ERR-3054 vẫn còn, cần kiểm tra cảm biến góc bánh xe.

Thực hiện các công việc sau:

1. Kiểm tra cảm biến có bị lỏng hoặc lệch vị trí lắp đặt hay không.
2. Kiểm tra đầu nối và dây dẫn ngay tại cảm biến.
3. Kiểm tra xem cảm biến có bị nứt, va đập hoặc hư hỏng bên ngoài không.
4. Thay cảm biến góc bánh xe nếu xác định cảm biến không hoạt động bình thường.

Sau khi thay cảm biến, cần lắp đúng vị trí và kiểm tra lại hoạt động của hệ thống lái.

Bước 4: Kiểm tra bộ điều khiển Travel (R)

Nếu các nội dung sau đều bình thường:

• Giắc nối không lỏng hoặc bị tuột.
• Dây điện thông mạch tốt.
• Cảm biến góc bánh xe hoạt động bình thường.

Theo quy trình của Komatsu, bước tiếp theo là thay thế bộ điều khiển di chuyển bên phải – Travel (R) Controller.

Không nên thay bộ điều khiển ngay từ đầu khi chưa kiểm tra giắc, dây điện và cảm biến. Việc này có thể làm tăng chi phí nhưng không xử lý đúng nguyên nhân gây lỗi.

Cách xóa mã lỗi ERR-3054

Theo tài liệu Komatsu, mã ERR-3054 sẽ tự được đặt lại khi hệ thống trở về trạng thái bình thường.

Quy trình kiểm tra lại:

1. Hoàn thành việc sửa chữa.
2. Kiểm tra và lắp chắc chắn các giắc điện.
3. Bật lại chìa khóa.
4. Quan sát màn hình hiển thị.
5. Kiểm tra xem mã ERR-3054 đã biến mất hay chưa.
6. Thử hoạt động lái và di chuyển xe ở khu vực an toàn.

Nếu mã lỗi vẫn xuất hiện, cần kiểm tra lại lần lượt bó dây, cảm biến góc bánh xe và bộ điều khiển Travel (R).

Lưu ý khi sửa lỗi ERR-3054

• Không rút hoặc cắm giắc bộ điều khiển khi chìa khóa đang bật.
• Không dùng dây nối tắt cảm biến để cố vận hành xe.
• Phải xác định đúng số chân giắc trước khi đo.
• Nên ngắt nguồn điện trước khi đo điện trở hoặc kiểm tra thông mạch.
• Không kết luận bộ điều khiển bị hỏng khi chưa kiểm tra dây dẫn và cảm biến.
• Sau sửa chữa, phải chạy thử xe ở tốc độ thấp trong khu vực an toàn.

Câu hỏi thường gặp về lỗi ERR-3054

Xe nâng Komatsu báo ERR-3054 có chạy được không?

Theo tài liệu kỹ thuật, khi lỗi xuất hiện, xe có thể không di chuyển được mặc dù bánh xe đang ở vị trí chính giữa.

Bộ phận nào liên quan trực tiếp đến ERR-3054?

Bộ phận liên quan trực tiếp là cảm biến góc bánh xe, bó dây nối cảm biến với bộ điều khiển và bộ điều khiển Travel (R).

Có phải cứ báo ERR-3054 là phải thay cảm biến không?

Không. Trước tiên phải kiểm tra giắc cắm và đo thông mạch ba đường dây. Chỉ kiểm tra, thay cảm biến khi giắc và bó dây đều bình thường.

Điện trở dây dẫn tiêu chuẩn là bao nhiêu?

Theo tài liệu, điện trở giữa ba cặp chân kiểm tra phải bằng hoặc xấp xỉ 0 Ω.

Sửa xong có cần xóa lỗi bằng máy chẩn đoán không?

Tài liệu cho biết mã lỗi được đặt lại khi hệ thống trở về trạng thái bình thường. Sau khi sửa, hãy bật lại chìa khóa và kiểm tra màn hình.

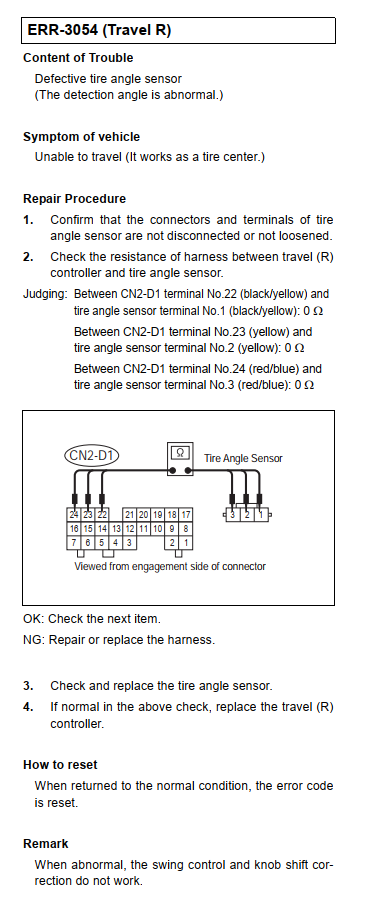

Tài liệu kỹ thuật hãng Komatsu sửa lỗi ERR-3054

Kết luận

Lỗi ERR-3054 trên xe nâng điện Komatsu liên quan đến tín hiệu bất thường của cảm biến góc bánh xe. Trình tự xử lý đúng là kiểm tra giắc cắm, đo thông mạch bó dây, kiểm tra hoặc thay cảm biến, sau đó mới xem xét thay bộ điều khiển Travel (R).

Quy trình này áp dụng cho xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12. Do lỗi có thể khiến xe không di chuyển, việc sửa chữa nên được thực hiện bởi kỹ thuật viên xe nâng điện có đủ thiết bị đo kiểm và chuyên môn phù hợp.
