Hướng dẫn sửa lỗi ERR-3056 và ERR-3256 xe nâng điện Komatsu FB10-12 đến FB20-12

Hướng dẫn sửa lỗi ERR-3056 và ERR-3256 xe nâng điện Komatsu

Lỗi ERR-3056 (Travel R) và ERR-3256 (Travel L) là lỗi liên quan đến tín hiệu pha A của cảm biến tốc độ motor di chuyển trên xe nâng điện Komatsu. Khi lỗi xuất hiện, xe có thể không di chuyển được.

Bài viết dưới đây hướng dẫn kiểm tra theo tài liệu kỹ thuật cho các dòng xe:

Xe nâng điện 1 tấn Komatsu FB10-12
Xe nâng điện 1.3 tấn Komatsu FB13-12
Xe nâng điện 1.4 tấn Komatsu FB14-12
Xe nâng điện 1.5 tấn Komatsu FB15-12
Xe nâng điện 1.8 tấn Komatsu FB18-12
Xe nâng điện 2 tấn Komatsu FB20-12

Ý nghĩa mã lỗi ERR-3056 và ERR-3256

Hai mã lỗi được phân biệt theo motor di chuyển bên phải và bên trái:

Mã lỗi	Vị trí xảy ra lỗi
ERR-3056 (Travel R)	Motor di chuyển bên phải
ERR-3256 (Travel L)	Motor di chuyển bên trái

Nội dung lỗi: Tín hiệu đầu ra pha A của cảm biến tốc độ motor di chuyển bất thường.

Cảm biến tốc độ có nhiệm vụ phản hồi tốc độ quay của motor về bộ điều khiển di chuyển. Khi tín hiệu pha A bị mất hoặc sai lệch, bộ điều khiển không thể xác định chính xác tốc độ motor và sẽ ghi nhận mã lỗi.

Triệu chứng của xe

Theo tài liệu kỹ thuật, triệu chứng chính khi xuất hiện ERR-3056 hoặc ERR-3256 là:

Xe không thể di chuyển.

Không nên tiếp tục vận hành hoặc tự ý đấu tắt cảm biến vì có thể gây hư hỏng bộ điều khiển và làm xe di chuyển ngoài ý muốn.

Nguyên nhân thường gặp

Lỗi ERR-3056 hoặc ERR-3256 có thể xuất phát từ các nguyên nhân sau:

Giắc cắm hoặc chân cắm của mạch pha A cảm biến tốc độ bị lỏng hoặc mất kết nối.
Dây điện từ bộ điều khiển di chuyển đến cảm biến bị đứt hoặc tiếp xúc không tốt.
Cảm biến tốc độ motor di chuyển bị hỏng.
Bánh răng motor ăn khớp không tốt với cảm biến.
Có mạt kim loại hoặc vật liệu có từ tính bám tại vị trí cảm biến.
Motor di chuyển bị hư hỏng.
Bộ điều khiển di chuyển bên phải hoặc bên trái bị lỗi.

Quy trình kiểm tra và sửa lỗi ERR-3056, ERR-3256

Bước 1: Kiểm tra giắc cắm và chân cắm

Kiểm tra giắc, chân cắm và dây điện pha A của cảm biến tốc độ motor di chuyển bên xảy ra lỗi.

Với ERR-3056: kiểm tra cảm biến và mạch motor di chuyển bên phải.
Với ERR-3256: kiểm tra cảm biến và mạch motor di chuyển bên trái.

Quan sát xem giắc có bị lỏng, tuột, oxy hóa, cháy chân hoặc dây dẫn bị đứt hay không. Vệ sinh giắc, siết chặt chân cắm và sửa chữa những vị trí tiếp xúc kém.

Bước 2: Đo điện trở dây dẫn

Tắt chìa khóa và cô lập nguồn điện trước khi đo điện trở. Dùng đồng hồ vạn năng kiểm tra thông mạch giữa bộ điều khiển di chuyển và cảm biến tốc độ.

Đối với motor di chuyển bên phải

Điểm đo	Giá trị tiêu chuẩn
Chân số 13, dây trắng của giắc CN1-D1 đến chân số 1, dây trắng của cảm biến tốc độ motor bên phải	0 Ω
Chân số 14, dây đen của giắc CN1-D1 đến chân số 2, dây đen của cảm biến tốc độ motor bên phải	0 Ω

Đối với motor di chuyển bên trái

Điểm đo	Giá trị tiêu chuẩn
Chân số 13, dây trắng của giắc CN1-D2 đến chân số 1, dây trắng của cảm biến tốc độ motor bên trái	0 Ω
Chân số 14, dây đen của giắc CN1-D2 đến chân số 2, dây đen của cảm biến tốc độ motor bên trái	0 Ω

Kết quả đánh giá:

Nếu kết quả đạt tiêu chuẩn: chuyển sang bước kiểm tra tiếp theo.
Nếu không đạt: sửa chữa hoặc thay thế dây điện.

Giá trị 0 Ω trong tài liệu thể hiện đường dây phải thông mạch với điện trở gần bằng 0. Khi đo thực tế, cần tính đến sai số của đồng hồ và điện trở của que đo.

Bước 3: Kiểm tra điện áp tại chân cảm biến

Sau khi xác nhận dây dẫn và giắc cắm bình thường, kiểm tra điện áp tại mạch cảm biến.

Vị trí đo	Trạng thái xe	Điện áp bình thường
Chân số 14	Bật chìa khóa ON	Khoảng 13,5 V
Chân số 13	Bật chìa khóa ON, motor dừng	1,3–3,3 V
Chân số 13	Bật chìa khóa ON, motor đang quay	Điện áp trung bình khoảng 2,3 V

Việc đo khi cấp điện hoặc khi motor quay chỉ nên do kỹ thuật viên có chuyên môn thực hiện. Phải kê kích xe đúng kỹ thuật, tránh để bánh xe hoặc motor quay gây tai nạn.

Bước 4: Kiểm tra cảm biến tốc độ motor

Kiểm tra cảm biến tốc độ pha A của motor di chuyển bên phải hoặc bên trái tương ứng với mã lỗi.

Nếu nguồn cấp và dây điện đều bình thường nhưng tín hiệu cảm biến không nằm trong tiêu chuẩn, cần sửa chữa hoặc thay thế cảm biến tốc độ.

Bước 5: Kiểm tra bánh răng motor và vị trí lắp cảm biến

Kiểm tra phần bánh răng motor di chuyển tại vị trí làm việc với cảm biến, đặc biệt chú ý:

Bánh răng ăn khớp với cảm biến không đúng.
Khoảng cách hoặc vị trí cảm biến bất thường.
Có mạt sắt hay vật liệu có từ tính bám vào cảm biến.
Motor hoặc bánh răng bị hư hỏng.

Vệ sinh sạch vật lạ có từ tính. Nếu bánh răng, vị trí lắp hoặc motor bị hỏng, cần sửa chữa hay thay thế motor theo tình trạng thực tế.

Bước 6: Kiểm tra và thay bộ điều khiển di chuyển

Nếu giắc cắm, dây điện, điện áp, cảm biến và motor đều bình thường nhưng mã lỗi vẫn còn, tài liệu yêu cầu thay bộ điều khiển tương ứng:

ERR-3056: thay bộ điều khiển di chuyển bên phải – Travel (R) controller.
ERR-3256: thay bộ điều khiển di chuyển bên trái – Travel (L) controller.

Không nên thay bộ điều khiển ngay từ đầu. Cần hoàn thành toàn bộ bước kiểm tra dây dẫn, cảm biến và motor để tránh thay nhầm linh kiện có giá trị cao.

Cách xóa lỗi ERR-3056 và ERR-3256

Theo tài liệu, mã lỗi sẽ tự được xóa khi hệ thống trở lại trạng thái bình thường.

Sau khi sửa chữa:

Kiểm tra lại toàn bộ giắc cắm và dây dẫn.
Bảo đảm cảm biến đã được lắp đúng vị trí.
Bật khóa điện và quan sát màn hình.
Chạy thử xe ở khu vực an toàn.
Kiểm tra khả năng di chuyển tiến, lùi và theo dõi xem mã lỗi có xuất hiện lại không.

Nếu lỗi vẫn còn, cần tiếp tục kiểm tra theo đúng thứ tự, không nên chỉ tắt khóa rồi bật lại nhiều lần.

Bảng chẩn đoán nhanh

Kết quả kiểm tra	Hướng xử lý
Giắc cảm biến bị lỏng hoặc oxy hóa	Vệ sinh, sửa chân cắm và kết nối lại
Dây từ controller đến cảm biến không thông mạch	Sửa chữa hoặc thay dây
Điện áp chân 14 không đạt khoảng 13,5 V	Kiểm tra nguồn cấp và dây dẫn
Tín hiệu chân 13 không đúng tiêu chuẩn	Kiểm tra hoặc thay cảm biến
Có mạt kim loại bám tại cảm biến	Vệ sinh cảm biến và khu vực bánh răng
Bánh răng hoặc motor hư hỏng	Sửa chữa hoặc thay motor
Tất cả bộ phận trên đều bình thường	Kiểm tra, thay controller tương ứng

Lưu ý an toàn khi sửa xe nâng điện Komatsu

Hạ càng xuống vị trí thấp nhất trước khi sửa chữa.
Tắt chìa khóa và ngắt giắc bình điện khi đo điện trở hoặc tháo giắc.
Không đo điện trở trên mạch đang có điện.
Dùng đồng hồ và que đo phù hợp để tránh làm rộng hoặc hỏng chân giắc.
Khi kiểm tra motor đang quay, phải kê kích và cố định xe đúng kỹ thuật.
Không đấu tắt cảm biến hay thay controller khi chưa xác định nguyên nhân.
Việc đo điện áp và chạy thử nên do thợ sửa xe nâng điện có chuyên môn thực hiện.

Câu hỏi thường gặp

Lỗi ERR-3056 trên xe nâng Komatsu là lỗi gì?

ERR-3056 là lỗi tín hiệu pha A của cảm biến tốc độ motor di chuyển bên phải.

Lỗi ERR-3256 có giống ERR-3056 không?

Hai lỗi có cùng nội dung chẩn đoán nhưng xảy ra ở hai phía khác nhau. ERR-3056 liên quan đến motor bên phải, còn ERR-3256 liên quan đến motor bên trái.

Xe báo ERR-3056 có di chuyển được không?

Theo tài liệu, triệu chứng của lỗi là xe không thể di chuyển.

Có cần thay ngay cảm biến tốc độ không?

Không. Trước tiên cần kiểm tra giắc cắm, chân cắm, dây dẫn, điện trở và điện áp. Chỉ sửa hoặc thay cảm biến khi kết quả kiểm tra xác định cảm biến bất thường.

Xóa lỗi ERR-3056 và ERR-3256 như thế nào?

Mã lỗi được tự động xóa khi nguyên nhân đã được khắc phục và hệ thống trở lại trạng thái bình thường.

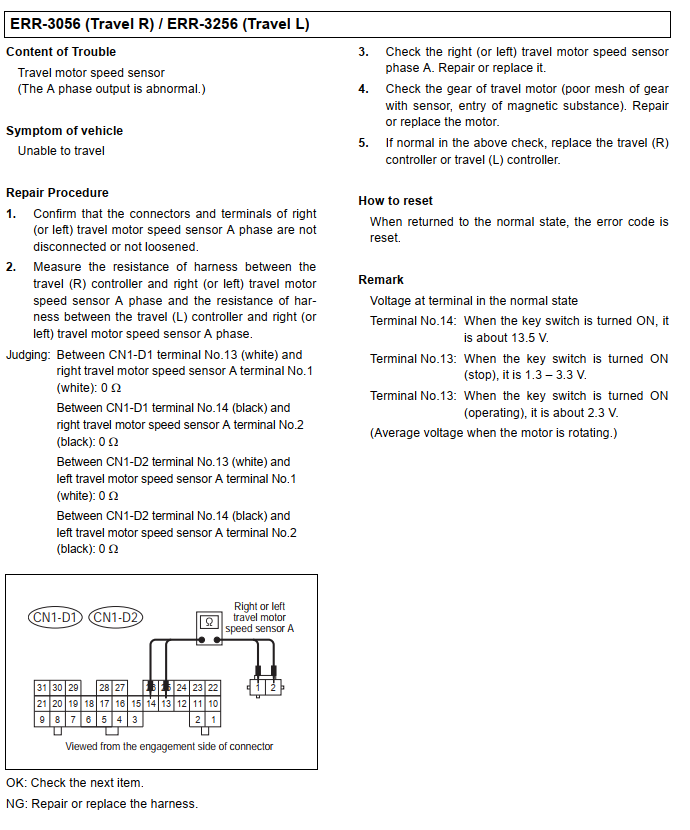

Tài liệu hãng Komatsu sửa lỗi ERR-3056 và ERR-3256

Kết luận

ERR-3056 và ERR-3256 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 là lỗi tín hiệu pha A của cảm biến tốc độ motor di chuyển. Quy trình xử lý nên bắt đầu từ giắc cắm và dây điện, sau đó kiểm tra nguồn cấp, tín hiệu cảm biến, bánh răng, motor và cuối cùng mới xem xét thay bộ điều khiển.

Kiểm tra đúng thứ tự sẽ giúp xác định chính xác nguyên nhân, hạn chế thay nhầm cảm biến hoặc controller và rút ngắn thời gian sửa chữa xe.
