Hướng dẫn kiểm tra và sửa lỗi ERR-3057, ERR-3257 cảm biến tốc độ mô tơ di chuyển trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12.

Hướng dẫn sửa lỗi ERR-3057 và ERR-3257 xe nâng điện Komatsu FB-12

Lỗi ERR-3057 và ERR-3257 xuất hiện khi bộ điều khiển phát hiện tín hiệu bất thường tại cảm biến tốc độ mô tơ di chuyển. Khi xảy ra lỗi, xe nâng điện Komatsu có thể bị khóa chức năng di chuyển và không thể chạy tiến hoặc lùi.

Bài viết dưới đây hướng dẫn kiểm tra theo tài liệu kỹ thuật, áp dụng cho các dòng xe:

Xe nâng điện 1 tấn Komatsu FB10-12
Xe nâng điện 1.3 tấn Komatsu FB13-12
Xe nâng điện 1.4 tấn Komatsu FB14-12
Xe nâng điện 1.5 tấn Komatsu FB15-12
Xe nâng điện 1.8 tấn Komatsu FB18-12
Xe nâng điện 2 tấn Komatsu FB20-12

Ý nghĩa mã lỗi ERR-3057 và ERR-3257

Hai mã lỗi tương ứng với hai bên mô tơ di chuyển:

Mã lỗi	Vị trí báo lỗi
ERR-3057	Mô tơ di chuyển bên phải – Travel R
ERR-3257	Mô tơ di chuyển bên trái – Travel L

Nội dung lỗi: Cảm biến tốc độ mô tơ di chuyển có tín hiệu đầu ra pha B bất thường.

Cảm biến tốc độ có nhiệm vụ gửi tín hiệu phản hồi về tốc độ và trạng thái quay của mô tơ cho bộ điều khiển. Khi tín hiệu pha B bị mất hoặc nằm ngoài phạm vi cho phép, bộ điều khiển sẽ ghi nhận mã lỗi và ngắt khả năng di chuyển để bảo vệ hệ thống.

Triệu chứng khi xe báo lỗi

Theo tài liệu kỹ thuật, triệu chứng chính là:

Xe không thể di chuyển.
Màn hình hiển thị ERR-3057 hoặc ERR-3257.
Xe có thể vẫn bật nguồn nhưng không chạy tiến hoặc lùi.
Lỗi có thể xuất hiện ngay khi bật chìa khóa hoặc khi bắt đầu vận hành.

Nguyên nhân thường gặp

Căn cứ vào trình tự kiểm tra trong tài liệu, lỗi có thể liên quan đến:

Giắc cảm biến tốc độ mô tơ bị tuột hoặc tiếp xúc kém.
Chân giắc bị lỏng, oxy hóa hoặc hư hỏng.
Dây điện giữa bộ điều khiển và cảm biến bị đứt.
Cảm biến tốc độ mô tơ di chuyển bị hỏng.
Bánh răng mô tơ bị ăn khớp kém với cảm biến.
Bánh răng hoặc khu vực cảm biến có dị vật.
Mô tơ di chuyển bị hư hỏng.
Bộ điều khiển di chuyển bên phải hoặc bên trái bị lỗi.

Chuẩn bị trước khi sửa chữa

Trước khi kiểm tra, kỹ thuật viên cần:

Đỗ xe trên nền phẳng và hạ càng xuống sát mặt đất.
Kéo phanh tay và đưa công tắc tiến/lùi về vị trí trung gian.
Tắt chìa khóa, rút giắc bình điện khi kiểm tra điện trở hoặc dây dẫn.
Chèn bánh xe nếu cần thao tác tại khu vực mô tơ.
Sử dụng đồng hồ vạn năng có thang đo điện trở và điện áp DC.

Không đo điện trở khi hệ thống vẫn đang được cấp điện. Không chạm chập các chân giắc vì có thể làm hỏng bộ điều khiển.

Quy trình sửa lỗi ERR-3057 và ERR-3257

Bước 1: Kiểm tra giắc và chân cảm biến tốc độ

Kiểm tra giắc cảm biến tốc độ mô tơ di chuyển bên đang báo lỗi.

Với ERR-3057, kiểm tra cảm biến và dây dẫn của mô tơ bên phải.
Với ERR-3257, kiểm tra cảm biến và dây dẫn của mô tơ bên trái.

Cần xác nhận:

Giắc không bị tuột hoặc ngắt kết nối.
Chốt khóa giắc còn hoạt động tốt.
Chân cắm không bị cong, lùi chân hoặc lỏng.
Không có nước, dầu, bụi bẩn hoặc hiện tượng oxy hóa trong giắc.
Dây điện không bị đứt, cọ xát hoặc ép vào khung xe.

Nếu phát hiện tiếp xúc kém, vệ sinh giắc, chỉnh lại chân cắm và kết nối chắc chắn rồi kiểm tra lại.

Bước 2: Đo dây điện giữa bộ điều khiển và cảm biến

Tắt chìa khóa và ngắt nguồn bình điện trước khi đo. Đặt đồng hồ ở thang đo điện trở hoặc chế độ kiểm tra thông mạch.

Kiểm tra mạch bên phải đối với ERR-3057

Đo các đường dây sau:

Điểm đo	Điểm đo còn lại	Giá trị tiêu chuẩn
Chân số 27, dây trắng của CN1-D1	Chân số 1, dây trắng của cảm biến tốc độ mô tơ bên phải	0 Ω
Chân số 28, dây đen của CN1-D1	Chân số 2, dây đen của cảm biến tốc độ mô tơ bên phải	0 Ω

Kiểm tra mạch bên trái đối với ERR-3257

Điểm đo	Điểm đo còn lại	Giá trị tiêu chuẩn
Chân số 27, dây trắng của CN1-D2	Chân số 1, dây trắng của cảm biến tốc độ mô tơ bên trái	0 Ω
Chân số 28, dây đen của CN1-D2	Chân số 2, dây đen của cảm biến tốc độ mô tơ bên trái	0 Ω

Kết quả đánh giá:

OK – điện trở gần 0 Ω: Dây dẫn thông mạch, chuyển sang bước tiếp theo.
NG – điện trở lớn hoặc không thông mạch: Sửa chữa hoặc thay thế dây điện.

Khi đo, nên lắc nhẹ bó dây và giắc. Nếu đồng hồ thay đổi bất thường, dây có thể bị đứt ngầm hoặc chân giắc đang tiếp xúc không ổn định.

Bước 3: Kiểm tra cảm biến tốc độ mô tơ di chuyển

Nếu dây dẫn và giắc kết nối bình thường, kiểm tra cảm biến tốc độ của mô tơ bên báo lỗi.

ERR-3057: kiểm tra cảm biến bên phải.
ERR-3257: kiểm tra cảm biến bên trái.

Nếu cảm biến pha B hoạt động bất thường, cần sửa chữa hoặc thay thế cảm biến theo đúng chủng loại.

Điện áp tiêu chuẩn tại các chân cảm biến

Theo tài liệu kỹ thuật, các giá trị điện áp trong trạng thái bình thường như sau:

Vị trí đo	Điều kiện	Điện áp tiêu chuẩn
Chân số 28	Bật chìa khóa ON	Khoảng 13,5 V
Chân số 27	Bật chìa khóa ON, mô tơ dừng	1,3–3,3 V
Chân số 27	Bật chìa khóa ON, mô tơ hoạt động	Khoảng 2,3 V

Giá trị khoảng 2,3 V tại chân số 27 là điện áp trung bình khi mô tơ đang quay. Tín hiệu thực tế có thể dao động theo quá trình hoạt động của cảm biến.

Việc đo điện áp khi hệ thống đang cấp nguồn chỉ nên được thực hiện bởi kỹ thuật viên có kinh nghiệm, tránh làm chập chân giắc hoặc hỏng bộ điều khiển.

Bước 4: Kiểm tra bánh răng và mô tơ di chuyển

Nếu cảm biến không phát hiện hư hỏng rõ ràng, cần kiểm tra bánh răng của mô tơ di chuyển:

Kiểm tra độ ăn khớp giữa bánh răng và cảm biến.
Kiểm tra bánh răng có bị mòn, nứt hoặc hỏng không.
Kiểm tra có dị vật, mạt kim loại hay bụi bẩn tại khu vực cảm biến không.
Kiểm tra tình trạng cơ khí của mô tơ di chuyển.

Nếu bánh răng ăn khớp kém hoặc có dị vật, tiến hành vệ sinh và sửa chữa. Nếu mô tơ bị hư hỏng, cần sửa chữa hoặc thay thế mô tơ.

Bước 5: Kiểm tra bộ điều khiển di chuyển

Nếu toàn bộ giắc cắm, dây điện, cảm biến và mô tơ đều bình thường nhưng lỗi vẫn còn, tài liệu chỉ định kiểm tra và thay thế bộ điều khiển tương ứng:

ERR-3057: kiểm tra hoặc thay bộ điều khiển Travel R bên phải.
ERR-3257: kiểm tra hoặc thay bộ điều khiển Travel L bên trái.

Chỉ nên kết luận bộ điều khiển bị hỏng sau khi đã hoàn thành toàn bộ các bước kiểm tra trước đó. Không nên thay bộ điều khiển ngay khi chưa đo dây và kiểm tra cảm biến.

Cách xóa lỗi ERR-3057 và ERR-3257

Theo tài liệu, khi nguyên nhân đã được khắc phục và hệ thống trở lại trạng thái bình thường, mã lỗi sẽ tự được reset.

Quy trình kiểm tra lại:

Hoàn thành việc sửa chữa.
Kết nối chắc chắn toàn bộ giắc điện.
Kết nối lại bình điện.
Bật chìa khóa và quan sát màn hình.
Kiểm tra xe chạy tiến và lùi ở tốc độ thấp.
Xác nhận mã ERR-3057 hoặc ERR-3257 không xuất hiện lại.

Nếu lỗi quay lại, cần tiếp tục kiểm tra tín hiệu cảm biến khi mô tơ hoạt động và xem xét bộ điều khiển tương ứng.

Thứ tự kiểm tra nhanh dành cho kỹ thuật viên

Để tránh thay nhầm linh kiện, nên kiểm tra theo đúng thứ tự:

Giắc cảm biến → dây dẫn → nguồn và tín hiệu cảm biến → cảm biến tốc độ → bánh răng mô tơ → mô tơ di chuyển → bộ điều khiển Travel R hoặc Travel L.

Câu hỏi thường gặp

Lỗi ERR-3057 xe nâng Komatsu là gì?

ERR-3057 là lỗi tín hiệu pha B của cảm biến tốc độ mô tơ di chuyển bên phải.

Lỗi ERR-3257 xe nâng Komatsu là gì?

ERR-3257 là lỗi tín hiệu pha B của cảm biến tốc độ mô tơ di chuyển bên trái.

Khi báo ERR-3057 hoặc ERR-3257, xe có chạy được không?

Theo tài liệu, triệu chứng của lỗi là xe không thể di chuyển. Bộ điều khiển khóa chức năng di chuyển để bảo vệ hệ thống.

Có cần thay ngay cảm biến tốc độ không?

Không. Trước tiên phải kiểm tra giắc, chân cắm và đo thông mạch dây dẫn. Chỉ sửa hoặc thay cảm biến khi đã xác định dây điện và kết nối đều bình thường.

Sửa xong có cần dùng thiết bị để xóa lỗi không?

Theo tài liệu, khi hệ thống trở lại trạng thái bình thường, mã lỗi sẽ được reset.

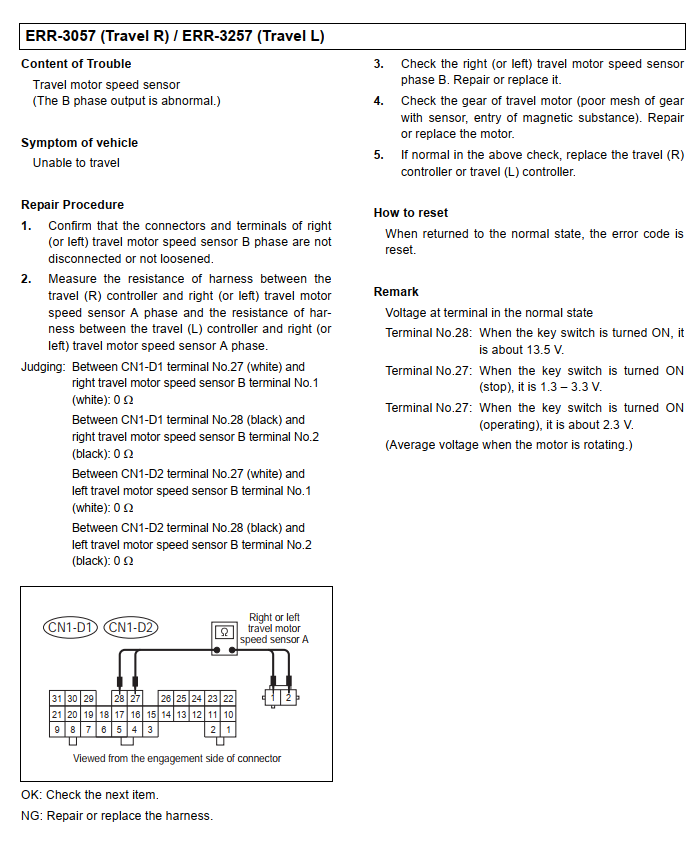

Tài liệu hãng Komatsu sửa lỗi ERR-3057 và ERR-3257

Kết luận

ERR-3057 và ERR-3257 trên xe nâng điện Komatsu FB-12 là lỗi liên quan đến tín hiệu pha B của cảm biến tốc độ mô tơ di chuyển. ERR-3057 thuộc hệ thống di chuyển bên phải, còn ERR-3257 thuộc hệ thống bên trái.

Kỹ thuật viên cần bắt đầu từ giắc cắm và dây dẫn, sau đó kiểm tra cảm biến, bánh răng, mô tơ và cuối cùng mới xem xét thay bộ điều khiển. Thực hiện đúng thứ tự giúp xác định chính xác nguyên nhân, giảm thời gian dừng xe và tránh thay thế linh kiện không cần thiết.
