Hướng dẫn sửa lỗi ERR-3061 xe nâng điện Komatsu dòng FB-12

Lỗi ERR-3061 (Travel R) xuất hiện khi hệ thống phát hiện tín hiệu bất thường tại công tắc chọn chiều tiến FR. Khi xảy ra lỗi, xe nâng điện Komatsu có thể bị khóa chức năng di chuyển để bảo đảm an toàn.

Nội dung dưới đây áp dụng cho các dòng xe:

• Xe nâng điện 1 tấn Komatsu FB10-12
• Xe nâng điện 1.3 tấn Komatsu FB13-12
• Xe nâng điện 1.4 tấn Komatsu FB14-12
• Xe nâng điện 1.5 tấn Komatsu FB15-12
• Xe nâng điện 1.8 tấn Komatsu FB18-12
• Xe nâng điện 2 tấn Komatsu FB20-12

Lỗi ERR-3061 Komatsu là lỗi gì?

Theo tài liệu kỹ thuật, mã ERR-3061 – Travel R báo lỗi:

Defective FR direction switch – Công tắc chọn chiều tiến FR bị lỗi.

FR là công tắc điều khiển hướng di chuyển tiến của xe nâng. Khi công tắc, dây điện hoặc tín hiệu truyền về bộ điều khiển bị bất thường, bộ điều khiển sẽ ghi nhận mã ERR-3061.

Hiện tượng khi xe nâng báo lỗi ERR-3061

Triệu chứng được tài liệu xác định là:

• Màn hình hiển thị mã ERR-3061.
• Xe nâng không thể di chuyển.
• Động cơ di chuyển không hoạt động dù người vận hành đã chọn hướng chạy.

Khi gặp tình trạng này, không nên tiếp tục giữ công tắc hướng hoặc tự ý đấu tắt mạch điện.

Nguyên nhân gây lỗi ERR-3061

Căn cứ vào trình tự kiểm tra trong tài liệu, lỗi có thể liên quan đến ba bộ phận chính:

1. Dây điện giữa bộ điều khiển di chuyển bên phải và công tắc tiến FR bị đứt hoặc tiếp xúc không tốt.
2. Công tắc chọn chiều tiến FR bị hỏng.
3. Bộ điều khiển di chuyển bên phải, ký hiệu Travel (R) controller, bị lỗi.

Ngoài ra, mã lỗi cũng được phát hiện khi công tắc tiến DSF SW và công tắc lùi DSR SW cùng bật đồng thời.

Quy trình kiểm tra và sửa lỗi ERR-3061

Trước khi kiểm tra, cần đưa xe về vị trí an toàn, hạ càng xuống nền, kéo phanh tay và tắt chìa khóa. Việc đo kiểm hệ thống điện nên do kỹ thuật viên có chuyên môn thực hiện.

Bước 1: Kiểm tra dây điện của công tắc tiến FR

Đo điện trở của dây điện nối giữa:

• Bộ điều khiển di chuyển bên phải – Travel (R) controller.
• Công tắc chọn chiều tiến – FR direction switch.

Vị trí đo theo tài liệu:

• Chân số 2, dây màu xanh dương, của giắc CN1-D1.
• Chân số 2, dây màu xanh dương, của công tắc tiến FR.

Giá trị tiêu chuẩn:

• Điện trở yêu cầu: 0 Ω

Kết quả kiểm tra:

• Nếu đạt 0 Ω: Dây điện thông mạch, chuyển sang kiểm tra bước tiếp theo.
• Nếu không đạt: Sửa chữa hoặc thay thế dây điện.

Khi kiểm tra, cần quan sát thêm tình trạng chân giắc và dây dẫn tại hai đầu kết nối. Bảo đảm giắc được cắm đúng vị trí và tiếp xúc chắc chắn.

Bước 2: Kiểm tra công tắc chọn chiều tiến FR

Nếu dây điện đạt yêu cầu, tiếp tục kiểm tra FR direction switch.

Hướng xử lý:

• Kiểm tra hoạt động của công tắc tiến FR.
• Sửa chữa nếu công tắc có thể phục hồi.
• Thay thế công tắc nếu phát hiện hư hỏng.

Cũng cần xác định công tắc tiến DSF và công tắc lùi DSR có đang phát tín hiệu cùng lúc hay không. Theo tài liệu, hệ thống sẽ phát hiện lỗi nếu hai công tắc này đồng thời bật.

Bước 3: Kiểm tra bộ điều khiển di chuyển bên phải

Nếu dây điện và công tắc FR đều hoạt động bình thường nhưng lỗi ERR-3061 vẫn còn, tài liệu yêu cầu kiểm tra Travel (R) controller.

Hướng xử lý:

• Kiểm tra lại nguồn điện, giắc cắm và tín hiệu tại bộ điều khiển.
• Nếu các bộ phận liên quan đều bình thường, thay thế bộ điều khiển di chuyển bên phải.

Không nên thay bộ điều khiển ngay từ đầu. Cần hoàn thành việc kiểm tra dây điện và công tắc FR trước để tránh thay nhầm linh kiện.

Cách xóa lỗi ERR-3061 trên xe nâng Komatsu

Theo hướng dẫn của hãng, mã ERR-3061 sẽ được xóa khi hệ thống trở lại trạng thái bình thường.

Trình tự thực hiện:

1. Sửa chữa dây điện, công tắc FR hoặc bộ điều khiển theo kết quả kiểm tra.
2. Đưa công tắc chọn hướng về vị trí trung gian.
3. Bảo đảm công tắc tiến DSF và công tắc lùi DSR không cùng bật.
4. Bật lại xe và kiểm tra mã lỗi.
5. Thử chức năng di chuyển tiến, lùi trong khu vực an toàn.

Nếu mã lỗi vẫn xuất hiện, cần kiểm tra lại toàn bộ mạch điện theo đúng sơ đồ, đặc biệt là dây màu xanh dương giữa chân số 2 của CN1-D1 và chân số 2 của công tắc FR.

Bảng tóm tắt xử lý lỗi ERR-3061

Lưu ý an toàn khi sửa lỗi

• Hạ càng nâng sát nền trước khi kiểm tra.
• Kéo phanh tay và đưa công tắc hướng về vị trí trung gian.
• Tắt chìa khóa trước khi tháo hoặc lắp giắc điện.
• Không đấu tắt công tắc tiến hoặc công tắc lùi.
• Không dùng dây dẫn thử tùy tiện tại chân bộ điều khiển.
• Chỉ chạy thử xe sau khi đã lắp đầy đủ giắc và tấm che bảo vệ.

Câu hỏi thường gặp về lỗi ERR-3061

Lỗi ERR-3061 có làm xe nâng không chạy không?

Có. Triệu chứng được nêu trong tài liệu là xe nâng không thể di chuyển.

Trước tiên cần kiểm tra bộ phận nào?

Cần đo thông mạch dây dẫn giữa chân số 2 của giắc CN1-D1 và chân số 2 của công tắc tiến FR. Giá trị tiêu chuẩn là 0 Ω.

Có phải cứ báo ERR-3061 là phải thay bộ điều khiển không?

Không. Trước tiên phải kiểm tra dây điện và công tắc FR. Chỉ xem xét thay Travel (R) controller khi những hạng mục này đều bình thường.

Khi nào mã lỗi ERR-3061 được xóa?

Mã lỗi được xóa sau khi nguyên nhân đã được khắc phục và hệ thống trở lại trạng thái bình thường.

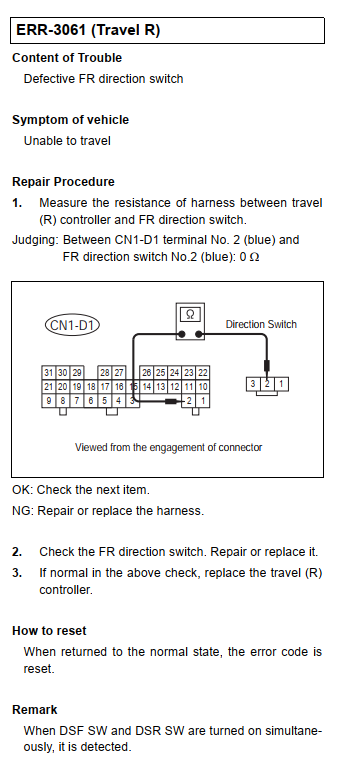

Tài liệu hãng Komatsu sửa lỗi ERR-3061

Kết luận

Lỗi ERR-3061 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 liên quan đến công tắc chọn chiều tiến FR. Quy trình sửa chữa đúng là đo dây điện từ giắc CN1-D1 đến công tắc FR, kiểm tra công tắc, sau đó mới kiểm tra và thay bộ điều khiển di chuyển bên phải nếu cần thiết.

Việc kiểm tra đúng trình tự sẽ giúp xác định chính xác nguyên nhân, hạn chế thay nhầm linh kiện và nhanh chóng khôi phục khả năng di chuyển của xe nâng.
