Hướng dẫn kiểm tra và sửa lỗi ERR-3062 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 theo tài liệu kỹ thuật.

Lỗi ERR-3062 xe nâng điện Komatsu là gì?

Lỗi ERR-3062 (Travel R) xuất hiện khi bộ điều khiển di chuyển bên phải phát hiện logic bất thường giữa hai tín hiệu của công tắc ghế ngồi:

Công tắc ghế _a.
Công tắc ghế _b.

Hai tín hiệu này được dùng để xác định người vận hành đã ngồi đúng vị trí hay chưa. Khi trạng thái giữa hai kênh tín hiệu không đúng với logic được thiết lập, bộ điều khiển sẽ ghi nhận mã lỗi ERR-3062 và khóa một số chức năng của xe để bảo đảm an toàn.

Mã lỗi này áp dụng cho các dòng xe nâng điện Komatsu:

Xe nâng điện 1 tấn Komatsu FB10-12.
Xe nâng điện 1.3 tấn Komatsu FB13-12.
Xe nâng điện 1.4 tấn Komatsu FB14-12.
Xe nâng điện 1.5 tấn Komatsu FB15-12.
Xe nâng điện 1.8 tấn Komatsu FB18-12.
Xe nâng điện 2 tấn Komatsu FB20-12.

Hiện tượng khi xe báo lỗi ERR-3062

Theo tài liệu kỹ thuật Komatsu, khi lỗi ERR-3062 xuất hiện, xe có thể bị vô hiệu hóa đồng thời các chức năng sau:

Không thể di chuyển tiến hoặc lùi.
Không thể thực hiện chức năng nâng hạ hàng.
Hệ thống HPS không hoạt động.

Do nhiều chức năng quan trọng bị khóa cùng lúc, người vận hành có thể nhầm lỗi này với sự cố bộ điều khiển, hệ thống thủy lực hoặc nguồn điện. Tuy nhiên, vị trí cần kiểm tra đầu tiên là công tắc ghế và dây điện kết nối với công tắc ghế.

Nguyên nhân gây ra lỗi ERR-3062

Dựa trên quy trình sửa chữa của nhà sản xuất, lỗi có thể xuất phát từ một trong những nguyên nhân sau:

Dây điện giữa bộ điều khiển di chuyển bên phải và công tắc ghế bị đứt.
Giắc nối bị lỏng, tiếp xúc kém hoặc chân giắc bị hư hỏng.
Công tắc ghế bị lỗi.
Hai kênh tín hiệu của công tắc ghế hoạt động không đúng logic.
Bộ điều khiển di chuyển bên phải bị hỏng.

Việc kiểm tra cần thực hiện theo đúng thứ tự: dây điện – công tắc ghế – bộ điều khiển. Không nên thay bộ điều khiển ngay khi chưa đo kiểm hệ thống dây và công tắc.

Sơ đồ chân cần kiểm tra

Tài liệu chỉ định kiểm tra hai đường dây sau:

Giắc bộ điều khiển	Chân giắc	Màu dây	Chân công tắc ghế	Giá trị tiêu chuẩn
CN1-D1	Chân số 19	Xanh dương/đỏ	Chân số 2	0 Ω
CN2-D1	Chân số 18	Đỏ/đen	Chân số 3	0 Ω

Giắc CN2-D1 trong hình tài liệu được quan sát từ phía cắm nối của giắc. Vì vậy, kỹ thuật viên cần xác định đúng chiều giắc trước khi đo để tránh nhầm số chân.

Hướng dẫn sửa lỗi ERR-3062 xe nâng Komatsu

Bước 1: Bảo đảm an toàn trước khi kiểm tra

Trước khi sửa chữa, hãy thực hiện các biện pháp an toàn cơ bản:

Đưa xe đến khu vực bằng phẳng.
Hạ càng nâng xuống sát mặt đất.
Đưa cần điều khiển về vị trí trung gian.
Kéo phanh tay.
Tắt chìa khóa điện.
Ngắt nguồn điện theo đúng quy trình kỹ thuật của xe.
Không đo điện trở khi mạch vẫn đang được cấp điện.

Việc sửa chữa hệ thống điện xe nâng nên được thực hiện bởi kỹ thuật viên có chuyên môn và có sơ đồ điện phù hợp với số khung của xe.

Bước 2: Kiểm tra dây từ giắc CN1-D1 đến công tắc ghế

Tháo giắc cần thiết và sử dụng đồng hồ vạn năng ở chế độ đo điện trở hoặc kiểm tra thông mạch.

Đo giữa:

Chân số 19 của giắc CN1-D1, dây màu xanh dương/đỏ.
Chân số 2 của công tắc ghế.

Giá trị tiêu chuẩn theo tài liệu là:

0 Ω

Nếu đồng hồ hiển thị gần 0 Ω và đường dây thông mạch ổn định, tiếp tục kiểm tra đường dây thứ hai.

Nếu điện trở lớn, không thông mạch hoặc kết quả thay đổi khi rung dây, cần kiểm tra và sửa chữa dây dẫn, chân giắc hoặc điểm nối tương ứng.

Bước 3: Kiểm tra dây từ giắc CN2-D1 đến công tắc ghế

Tiếp tục đo giữa:

Chân số 18 của giắc CN2-D1, dây màu đỏ/đen.
Chân số 3 của công tắc ghế.

Giá trị tiêu chuẩn:

0 Ω

Khi xác định chân số 18 của CN2-D1, cần lưu ý sơ đồ được nhìn từ phía cắm nối của giắc.

Bước 4: Đánh giá kết quả đo dây điện

Nếu cả hai đường dây đều có kết quả đạt yêu cầu, chuyển sang kiểm tra công tắc ghế.

Nếu một trong hai đường dây không đạt:

Kiểm tra dây bị đứt hoặc chập chờn.
Kiểm tra chân giắc bị lỏng, tụt hoặc biến dạng.
Kiểm tra đầu nối tiếp xúc không tốt.
Sửa chữa hoặc thay thế bó dây nếu cần thiết.

Sau khi sửa dây, phải lắp giắc chắc chắn và kiểm tra lại độ thông mạch trước khi cấp nguồn cho xe.

Bước 5: Kiểm tra công tắc ghế ngồi

Kiểm tra hoạt động của công tắc khi:

Không có người ngồi trên ghế.
Người vận hành ngồi lên ghế.
Nhấn và nhả cơ cấu tác động của công tắc.

Theo ghi chú trong tài liệu, hệ thống phát hiện trạng thái của cả công tắc ghế _a và công tắc ghế _b khi bật cũng như khi tắt. Nếu hai tín hiệu không thay đổi đúng logic, lỗi ERR-3062 sẽ được ghi nhận.

Cần kiểm tra:

Công tắc có bị kẹt cơ khí hay không.
Cơ cấu ghế có tác động đúng vào công tắc hay không.
Giắc công tắc có bị lỏng hay oxy hóa không.
Tín hiệu của hai kênh có thay đổi ổn định không.

Nếu công tắc ghế bị hỏng, hãy sửa chữa hoặc thay thế công tắc phù hợp.

Bước 6: Kiểm tra bộ điều khiển di chuyển bên phải

Nếu:

Hai đường dây đều đạt giá trị tiêu chuẩn.
Giắc nối và chân giắc không hư hỏng.
Công tắc ghế hoạt động bình thường.
Lỗi ERR-3062 vẫn tiếp tục xuất hiện.

Theo tài liệu sửa chữa, bước tiếp theo là thay thế bộ điều khiển di chuyển bên phải – Travel (R) controller.

Không nên tự ý thay bộ điều khiển nếu chưa hoàn thành đầy đủ các bước đo kiểm trước đó, vì nguyên nhân thường có thể nằm ở dây dẫn, đầu nối hoặc công tắc ghế.

Cách xóa lỗi ERR-3062

Tài liệu Komatsu cho biết mã ERR-3062 sẽ được đặt lại khi hệ thống trở về trạng thái bình thường.

Sau khi sửa chữa:

Lắp lại đầy đủ các giắc điện.
Bảo đảm công tắc ghế hoạt động đúng.
Cấp lại nguồn điện cho xe.
Bật chìa khóa.
Kiểm tra mã lỗi trên màn hình.
Ngồi đúng vị trí và thử lần lượt chức năng di chuyển, nâng hạ và HPS.

Nếu nguyên nhân đã được xử lý hoàn toàn, mã lỗi sẽ tự được đặt lại. Nếu lỗi vẫn xuất hiện, cần kiểm tra lại logic hai tín hiệu công tắc ghế và bộ điều khiển di chuyển bên phải.

Lưu ý khi sửa lỗi công tắc ghế xe nâng Komatsu

Không nối tắt công tắc ghế để sử dụng xe tạm thời.
Không bỏ qua các mạch an toàn của ghế ngồi.
Không thay bộ điều khiển trước khi đo dây và kiểm tra công tắc.
Phải xác định đúng chiều nhìn của giắc CN2-D1.
Cần đối chiếu màu dây thực tế vì xe đã qua sửa chữa có thể từng bị thay đổi bó dây.
Sau khi sửa phải kiểm tra đầy đủ chức năng di chuyển, nâng hạ và trợ lực lái.
Nếu không có kinh nghiệm sửa chữa điện xe nâng, nên liên hệ kỹ thuật viên chuyên nghiệp nghiệp.

Câu hỏi thường gặp về lỗi ERR-3062

Lỗi ERR-3062 có làm xe nâng Komatsu không di chuyển không?

Có. Theo tài liệu, lỗi này có thể khiến chức năng di chuyển, nâng hạ hàng và HPS đều không hoạt động.

Lỗi ERR-3062 có phải do công tắc ghế không?

Công tắc ghế là một trong những nguyên nhân chính. Tuy nhiên, cần kiểm tra thêm dây điện, chân giắc và bộ điều khiển di chuyển bên phải.

Điện trở dây kiểm tra phải bằng bao nhiêu?

Cả hai đường dây được chỉ định trong tài liệu đều phải có giá trị 0 Ω, tương ứng với trạng thái thông mạch tốt.

Có thể nối tắt công tắc ghế để xe tiếp tục hoạt động không?

Không nên. Công tắc ghế thuộc hệ thống bảo vệ người vận hành. Nối tắt có thể làm mất chức năng an toàn và gây nguy hiểm trong quá trình sử dụng.

Sau khi sửa có cần dùng máy chẩn đoán để xóa lỗi không?

Theo tài liệu, khi hệ thống trở lại trạng thái bình thường, mã lỗi sẽ được đặt lại. Nếu lỗi không mất, cần kiểm tra lại mạch điện, công tắc ghế và bộ điều khiển.

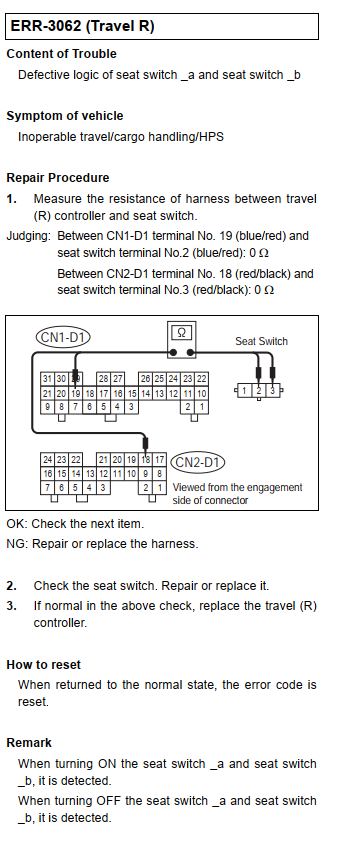

Tài liệu hãng Komatsu sửa lỗi ERR-3062

Kết luận

Lỗi ERR-3062 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 liên quan đến logic hai tín hiệu của công tắc ghế ngồi. Khi xảy ra lỗi, xe có thể không di chuyển, không nâng hạ và hệ thống HPS không hoạt động.

Quy trình xử lý đúng là đo thông mạch hai đường dây từ bộ điều khiển đến công tắc ghế, kiểm tra công tắc ghế và chỉ thay bộ điều khiển di chuyển bên phải khi toàn bộ phần dây điện và công tắc đều bình thường. Việc kiểm tra theo đúng trình tự sẽ giúp xác định chính xác nguyên nhân, giảm chi phí sửa chữa và bảo đảm an toàn cho xe nâng.
