Hướng dẫn kiểm tra và sửa lỗi ERR-3082, ERR-3084, ERR-3281, ERR-3284 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12.

Lỗi ERR-3082, ERR-3084, ERR-3281 và ERR-3284 là gì?

Các mã ERR-3082, ERR-3084, ERR-3281 và ERR-3284 xuất hiện khi hệ thống phát hiện tình trạng giao tiếp CAN bất thường hoặc đường truyền CAN giữa bộ điều khiển di chuyển bên phải và bên trái bị gián đoạn.

Theo tài liệu kỹ thuật:

ERR-3082 / ERR-3084: liên quan đến bộ điều khiển di chuyển bên phải – Travel (R).
ERR-3281 / ERR-3284: liên quan đến bộ điều khiển di chuyển bên trái – Travel (L).

Đây là lỗi thuộc hệ thống điều khiển điện tử. Khi mất giao tiếp giữa hai bộ điều khiển, xe có thể khóa chức năng di chuyển để bảo vệ hệ thống.

Các dòng xe nâng Komatsu áp dụng

Nội dung hướng dẫn áp dụng cho các dòng xe nâng điện Komatsu FB-12 sau:

Xe nâng điện 1 tấn Komatsu FB10-12.
Xe nâng điện 1.3 tấn Komatsu FB13-12.
Xe nâng điện 1.4 tấn Komatsu FB14-12.
Xe nâng điện 1.5 tấn Komatsu FB15-12.
Xe nâng điện 1.8 tấn Komatsu FB18-12.
Xe nâng điện 2 tấn Komatsu FB20-12.

Tùy cấu hình và tình trạng thực tế của xe, mã lỗi hiển thị có thể là ERR-3082, ERR-3084, ERR-3281 hoặc ERR-3284.

Hiện tượng khi xe xuất hiện mã lỗi

Triệu chứng của xe phụ thuộc vào thời điểm hệ thống phát hiện lỗi:

Trường hợp lỗi xảy ra khi khóa điện đang tắt

Xe có thể không thực hiện được các chức năng:

Không di chuyển được.
Không nâng hạ hoặc vận hành hệ thống thủy lực được.
Hệ thống HPS không hoạt động.

Trường hợp lỗi xảy ra khi khóa điện đang bật

Xe có thể xuất hiện hiện tượng:

Không di chuyển được.
Màn hình hiển thị mã ERR tương ứng.
Hệ thống ngăn xe hoạt động nhằm bảo vệ bộ điều khiển và mạch công suất.

Nguyên nhân có thể gây ra lỗi

Căn cứ vào quy trình kiểm tra trong tài liệu, lỗi có thể liên quan đến những vị trí sau:

Giắc CN3-D1 và CN4-D2 của bộ điều khiển di chuyển bên phải và bên trái bị lỏng hoặc mất kết nối.
Dây điện CN3-D1 và CN3-D2 nối giữa các inverter bị đứt, tiếp xúc kém hoặc hư hỏng.
Cài đặt công tắc DIP switch trên các bộ điều khiển không chính xác.
Bộ điều khiển di chuyển bên phải Travel (R) hoặc bên trái Travel (L) bị lỗi.

Không nên kết luận hỏng bộ điều khiển ngay khi mã lỗi xuất hiện. Kỹ thuật viên cần kiểm tra giắc cắm, dây dẫn và DIP switch trước khi quyết định thay thế linh kiện.

Quy trình sửa lỗi ERR-3082, ERR-3084, ERR-3281 và ERR-3284

Bước 1: Đưa xe về trạng thái an toàn

Trước khi kiểm tra hệ thống điện:

Đỗ xe trên nền phẳng và chắc chắn.
Hạ càng nâng xuống sát mặt đất.
Kéo phanh tay.
Đưa công tắc tiến lùi về vị trí trung gian.
Tắt khóa điện.
Ngắt nguồn ắc quy trước khi tháo hoặc kiểm tra giắc điện.

Việc kiểm tra bộ điều khiển và đường dây CAN nên được thực hiện bởi kỹ thuật viên có chuyên môn về xe nâng điện.

Bước 2: Kiểm tra giắc CN3-D1 và CN4-D2

Kiểm tra các đầu nối CN3-D1 và CN4-D2 tại bộ điều khiển di chuyển bên phải Travel (R) và bộ điều khiển di chuyển bên trái Travel (L).

Cần xác nhận:

Giắc đã được cắm đúng vị trí.
Giắc không bị lỏng hoặc tuột.
Chân giắc không bị cong, cháy hoặc oxy hóa.
Khóa giữ giắc vẫn còn hoạt động.
Không có bụi bẩn, nước hoặc hơi ẩm bên trong đầu nối.

Nếu giắc bị lỏng, hãy vệ sinh và cắm lại chắc chắn. Nếu chân giắc bị cháy, gãy hoặc oxy hóa nặng, cần sửa chữa hoặc thay đầu nối phù hợp.

Bước 3: Kiểm tra dây điện CN3-D1 và CN3-D2

Kiểm tra bó dây CN3-D1 và CN3-D2 nằm giữa các inverter.

Tập trung kiểm tra:

Dây có bị đứt hoàn toàn hoặc đứt ngầm hay không.
Lớp cách điện có bị trầy xước hoặc chạm vào khung xe không.
Dây có bị chuột cắn, bị kẹp hoặc bị kéo căng không.
Chân dây tại hai đầu giắc có bị lỏng hay tụt khỏi đầu nối không.
Các điểm nối có bị oxy hóa hoặc tiếp xúc kém không.

Có thể sử dụng đồng hồ đo điện để kiểm tra tính liên tục của từng dây. Phải ngắt nguồn điện và tách giắc khỏi bộ điều khiển trước khi đo thông mạch.

Nếu phát hiện dây bị hỏng, cần sửa đúng kỹ thuật hoặc thay bó dây. Không nên nối tạm bằng cách xoắn dây vì có thể khiến tín hiệu CAN tiếp tục chập chờn.

Bước 4: Kiểm tra cài đặt DIP switch

Kiểm tra và hiệu chỉnh cài đặt DIP switch của từng bộ điều khiển.

Công tắc DIP phải được đặt đúng theo vị trí và cấu hình dành cho bộ điều khiển bên phải và bên trái. Nếu cài đặt sai, hệ thống có thể không nhận diện đúng bộ điều khiển và phát sinh lỗi giao tiếp.

Trước khi thay đổi DIP switch:

Ghi lại vị trí cài đặt hiện tại.
Đối chiếu cấu hình của từng bộ điều khiển.
Chỉ điều chỉnh khi đã xác định cài đặt đang sai.
Tắt khóa điện và ngắt nguồn trước khi thao tác.

Không tự ý thử nhiều tổ hợp DIP switch khi chưa có thông tin cấu hình chính xác, bởi cài đặt sai có thể tạo thêm mã lỗi hoặc khiến hệ thống không hoạt động.

Bước 5: Kiểm tra lại hoạt động của xe

Sau khi xử lý giắc cắm, dây điện và DIP switch:

Cắm lại toàn bộ đầu nối.
Kết nối lại nguồn ắc quy.
Bật khóa điện.
Quan sát mã lỗi trên màn hình.
Kiểm tra khả năng di chuyển, nâng hạ và hoạt động của hệ thống HPS.

Nên thử xe trong khu vực an toàn, không có hàng hóa và không có người đứng gần.

Bước 6: Kiểm tra hoặc thay bộ điều khiển

Nếu giắc cắm, đường dây và cài đặt DIP switch đều bình thường nhưng lỗi vẫn xuất hiện, tài liệu yêu cầu thay bộ điều khiển tương ứng:

Kiểm tra hoặc thay bộ điều khiển di chuyển bên phải Travel (R) khi lỗi liên quan đến phía bên phải.
Kiểm tra hoặc thay bộ điều khiển di chuyển bên trái Travel (L) khi lỗi liên quan đến phía bên trái.

Việc thay bộ điều khiển phải đúng mã phụ tùng, đúng cấu hình xe và đúng vị trí lắp đặt. Sau khi thay, cần kiểm tra lại DIP switch và toàn bộ giắc kết nối trước khi cấp nguồn.

Cách xóa lỗi ERR-3082, ERR-3084, ERR-3281 và ERR-3284

Theo tài liệu, cách đặt lại lỗi là:

Tắt khóa điện.
Kiểm tra và xử lý nguyên nhân gây mất giao tiếp.
Bật lại khóa điện và quan sát màn hình.

Chỉ tắt rồi bật lại khóa điện có thể làm mã lỗi tạm thời biến mất, nhưng lỗi sẽ xuất hiện trở lại nếu giắc cắm, dây CAN, DIP switch hoặc bộ điều khiển chưa được sửa chữa.

Thứ tự kiểm tra nhanh dành cho kỹ thuật viên

Để tránh thay nhầm linh kiện, nên kiểm tra theo trình tự:

Tắt khóa điện và ngắt nguồn ắc quy.
Kiểm tra giắc CN3-D1 và CN4-D2.
Kiểm tra dây CN3-D1 và CN3-D2 giữa các inverter.
Kiểm tra cài đặt DIP switch của từng bộ điều khiển.
Lắp lại các đầu nối và bật khóa điện.
Chạy thử xe trong khu vực an toàn.
Nếu hệ thống vẫn báo lỗi, kiểm tra hoặc thay bộ điều khiển Travel (R) hay Travel (L) tương ứng.

Những lưu ý quan trọng khi sửa lỗi giao tiếp CAN

Không tháo hoặc cắm giắc bộ điều khiển khi khóa điện đang bật.
Không đo điện trở hoặc thông mạch khi hệ thống vẫn đang cấp nguồn.
Không thay bộ điều khiển trước khi kiểm tra dây và giắc kết nối.
Không tự ý đảo bộ điều khiển bên phải và bên trái.
Không thay đổi DIP switch khi chưa xác định đúng cấu hình.
Không vận hành xe nếu lỗi xuất hiện liên tục hoặc xe hoạt động không ổn định.
Sau sửa chữa, phải cố định lại bó dây để tránh rung, cọ xát hoặc bị kẹp khi xe vận hành.

Câu hỏi thường gặp

Xe báo ERR-3082 có tiếp tục vận hành được không?

Không nên tiếp tục vận hành. Lỗi liên quan đến giao tiếp giữa các bộ điều khiển di chuyển và có thể khiến xe mất chức năng di chuyển hoặc hoạt động không ổn định.

ERR-3084 có phải chắc chắn hỏng inverter không?

Không. Trước tiên cần kiểm tra giắc CN3-D1, CN4-D2, dây CN3-D1, CN3-D2 và cài đặt DIP switch. Chỉ xem xét thay bộ điều khiển khi các hạng mục này đều bình thường.

Lỗi ERR-3281 và ERR-3284 liên quan đến bộ phận nào?

Theo tài liệu, hai mã này liên quan đến bộ điều khiển di chuyển bên trái, ký hiệu Travel (L), và tình trạng giao tiếp CAN bất thường giữa hai phía.

Tắt khóa điện có xóa được lỗi không?

Tài liệu hướng dẫn đặt lại bằng cách tắt khóa điện. Tuy nhiên, nếu nguyên nhân chưa được xử lý, mã lỗi có thể xuất hiện lại sau khi bật khóa hoặc khi xe vận hành.

Tại sao xe không nâng hạ khi lỗi xảy ra?

Nếu lỗi phát sinh khi khóa điện đang tắt, hệ thống có thể vô hiệu hóa đồng thời chức năng di chuyển, điều khiển hàng hóa và HPS để bảo vệ xe.

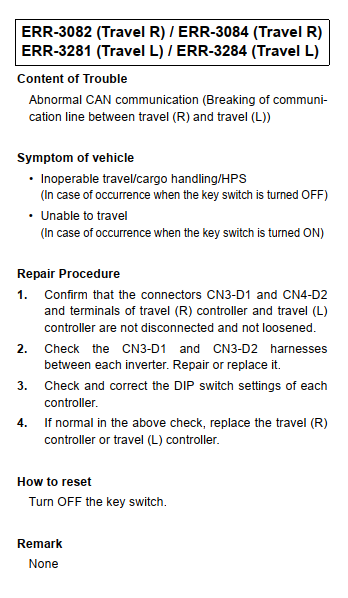

Tài liệu hãng Komatsu sửa lỗi ERR-3082, ERR-3084, ERR-3281 và ERR-3284

Kết luận

Các mã lỗi ERR-3082, ERR-3084, ERR-3281 và ERR-3284 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 cảnh báo giao tiếp CAN giữa bộ điều khiển di chuyển bên phải và bên trái đang bất thường hoặc bị gián đoạn.

Quy trình xử lý đúng là kiểm tra giắc CN3-D1, CN4-D2, kiểm tra dây CN3-D1, CN3-D2, xác nhận cài đặt DIP switch, sau đó mới xem xét thay bộ điều khiển Travel (R) hoặc Travel (L). Sau khi sửa chữa, tắt khóa điện để đặt lại hệ thống rồi bật lại và chạy thử xe trong điều kiện an toàn.
