Hướng dẫn kiểm tra và sửa lỗi ERR-5004 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 do điện áp bình ắc quy giảm thấp.

Hướng dẫn sửa lỗi ERR-5004 xe nâng điện Komatsu FB10-12 đến FB20-12

Lỗi ERR-5004 (Cargo Handling) xuất hiện khi bộ điều khiển thao tác nâng hạ phát hiện điện áp nguồn quá thấp hoặc điện áp bình ắc quy bị sụt giảm. Khi xảy ra lỗi, xe có thể không nâng hạ được hàng hóa, hệ thống trợ lực lái HPS không hoạt động và công tắc tơ chính ở trạng thái mở.

Bài viết này áp dụng cho các dòng xe:

  • Xe nâng điện 1 tấn Komatsu FB10-12
  • Xe nâng điện 1.3 tấn Komatsu FB13-12
  • Xe nâng điện 1.4 tấn Komatsu FB14-12
  • Xe nâng điện 1.5 tấn Komatsu FB15-12
  • Xe nâng điện 1.8 tấn Komatsu FB18-12
  • Xe nâng điện 2 tấn Komatsu FB20-12

Lỗi ERR-5004 trên xe nâng điện Komatsu là gì?

Theo tài liệu sửa chữa Komatsu, ERR-5004 là lỗi điện áp thấp của hệ thống điều khiển nâng hạ. Bộ điều khiển phát hiện điện áp bình ắc quy bị giảm xuống dưới ngưỡng quy định.

Tên lỗi trong tài liệu:

ERR-5004 – Cargo Handling: Low voltage detected (Drop of battery voltage).

Có thể hiểu là:

Hệ thống nâng hạ phát hiện điện áp thấp do điện áp bình ắc quy bị sụt giảm.

Dấu hiệu khi xe nâng Komatsu báo lỗi ERR-5004

Khi lỗi ERR-5004 xuất hiện, xe có thể gặp những hiện tượng sau:

  • Không thể di chuyển xe.
  • Không thể thực hiện thao tác nâng hạ hàng hóa.
  • Hệ thống trợ lực lái HPS không hoạt động.
  • Công tắc tơ chính đang mở.
  • Màn hình hiển thị mã lỗi ERR-5004.

Khi xe không di chuyển và không nâng hạ được, người vận hành không nên tiếp tục cố gắng sử dụng xe. Cần đưa xe về trạng thái an toàn và tiến hành kiểm tra điện áp nguồn.

Nguyên nhân xe nâng điện Komatsu báo lỗi ERR-5004

Dựa theo nội dung tài liệu kỹ thuật, lỗi ERR-5004 thường liên quan đến ba nhóm nguyên nhân chính.

1. Điện áp bình ắc quy quá thấp

Bình ắc quy có thể đang thiếu điện hoặc bị sụt áp mạnh khi xe hoạt động. Đây là hạng mục cần kiểm tra đầu tiên khi xuất hiện ERR-5004.

2. Giắc cắm hoặc đầu cực bộ điều khiển nâng hạ bị lỏng

Giắc kết nối và các đầu cực của bộ điều khiển nâng hạ có thể gặp một trong các tình trạng:

  • Giắc bị tuột hoặc chưa cắm chặt.
  • Đầu cực bị lỏng.
  • Tiếp xúc điện không ổn định.

Những vấn đề này có thể làm điện áp cấp tới bộ điều khiển bị gián đoạn hoặc suy giảm.

3. Bất thường ở dây điện từ bình ắc quy đến bộ điều khiển nâng hạ

Cần kiểm tra đường dây giữa bình ắc quy và chân số 7 của giắc CN1-P trên bộ điều khiển nâng hạ.

Nếu dây điện, đầu nối hoặc chân giắc trên đường mạch này bị lỏng hay mất kết nối, bộ điều khiển có thể ghi nhận tình trạng điện áp thấp và phát sinh ERR-5004.

Quy trình sửa lỗi ERR-5004 xe nâng Komatsu

Trước khi kiểm tra, cần đỗ xe trên nền bằng phẳng, hạ càng xuống sát mặt đất, kéo phanh tay và tắt khóa điện. Việc kiểm tra hệ thống điện nên được thực hiện bởi kỹ thuật viên có chuyên môn.

Bước 1: Đo điện áp bình ắc quy

Sử dụng đồng hồ đo điện phù hợp để kiểm tra điện áp của bình ắc quy.

Nếu điện áp thấp:

  • Sạc lại bình đúng quy trình.
  • Kiểm tra tình trạng sụt áp của bình.
  • Nếu bình không còn bảo đảm khả năng cấp điện, tiến hành thay bình ắc quy phù hợp.

Không nên chỉ nhìn mức dung lượng hiển thị trên xe để kết luận. Cần đo trực tiếp điện áp bình và kiểm tra khả năng duy trì điện áp khi có tải.

Bước 2: Kiểm tra giắc và đầu cực của bộ điều khiển nâng hạ

Kiểm tra trực quan toàn bộ giắc cắm và đầu cực liên quan đến bộ điều khiển nâng hạ.

Cần xác định:

  • Giắc có bị tuột hay không.
  • Đầu cực có bị lỏng hay không.
  • Chân giắc có tiếp xúc chắc chắn hay không.
  • Dây dẫn tại vị trí đầu nối có bị đứt hoặc mất kết nối hay không.

Nếu phát hiện giắc hoặc đầu cực lỏng, cần xử lý và kết nối lại chắc chắn trước khi thử xe.

Bước 3: Kiểm tra dây điện từ bình đến chân số 7 giắc CN1-P

Kiểm tra bó dây nối giữa bình ắc quy và terminal No.7 của connector CN1-P trên bộ điều khiển nâng hạ.

Tập trung kiểm tra:

  • Tính liên tục của dây điện.
  • Tình trạng đầu nối tại hai đầu.
  • Chân số 7 có bị lỏng hoặc mất tiếp xúc không.
  • Bó dây có bị đứt hay tuột khỏi giắc không.

Nếu phát hiện bất thường, cần sửa chữa dây dẫn hoặc đầu nối đúng kỹ thuật, sau đó kiểm tra lại nguồn điện cấp đến bộ điều khiển.

Ngưỡng điện áp phát hiện lỗi ERR-5004

Theo phần ghi chú trong tài liệu, bộ điều khiển có thể phát hiện lỗi ở các ngưỡng sau:

Hệ thống điệnĐiều kiện phát hiện
Xe sử dụng bình 48VĐiện áp VB thấp hơn 28,2V trong 800 ms
Xe sử dụng bình 36VĐiện áp VE thấp hơn 21,2V trong 800 ms
Ngưỡng sụt áp nhanhĐiện áp thấp hơn 15V trong 30 ms

Các thông số trên cho thấy ERR-5004 không chỉ xuất hiện khi bình hết điện. Lỗi cũng có thể phát sinh khi điện áp bị sụt mạnh trong thời gian ngắn do bình yếu, đầu cực lỏng, giắc tiếp xúc kém hoặc đường dây nguồn không ổn định.

Cách xóa lỗi ERR-5004

Theo hướng dẫn của Komatsu, cách đặt lại lỗi là:

  1. Hoàn thành việc kiểm tra và sửa chữa nguyên nhân gây lỗi.
  2. Chuyển khóa điện về vị trí OFF.
  3. Chờ xe tắt hoàn toàn.
  4. Bật lại khóa điện để kiểm tra.

Nếu ERR-5004 tiếp tục xuất hiện, không nên tắt mở khóa liên tục. Cần đo lại điện áp và kiểm tra giắc, đầu cực cũng như đường dây đến chân số 7 của giắc CN1-P.

Những lưu ý quan trọng khi sửa lỗi

  • Không tháo hoặc cắm lại giắc điện khi khóa điện vẫn đang bật.
  • Hạ càng xuống đất và kéo phanh tay trước khi sửa chữa.
  • Sử dụng thiết bị đo phù hợp với điện áp của xe.
  • Không nối tắt công tắc tơ hoặc hệ thống bảo vệ để cố vận hành xe.
  • Không kết luận hỏng bộ điều khiển khi chưa kiểm tra bình, đầu cực, giắc cắm và bó dây.
  • Sau khi sửa chữa, cần thử đầy đủ chức năng di chuyển, nâng hạ và trợ lực lái HPS.

Câu hỏi thường gặp về lỗi ERR-5004

Lỗi ERR-5004 có phải do bình ắc quy hết điện không?

Điện áp bình thấp là một nguyên nhân chính. Tuy nhiên, lỗi cũng có thể xuất hiện do giắc, đầu cực hoặc đường dây cấp nguồn cho bộ điều khiển nâng hạ bị lỏng hay mất kết nối.

Vì sao xe còn hiển thị điện nhưng vẫn báo ERR-5004?

Xe vẫn có thể hiển thị màn hình nhưng điện áp bị sụt mạnh khi hệ thống cần dòng điện lớn. Vì vậy, cần đo điện áp thực tế và kiểm tra khả năng duy trì điện áp của bình khi có tải.

Tắt khóa điện có xóa được lỗi không?

Tài liệu hướng dẫn đặt lại bằng cách chuyển khóa điện về OFF. Tuy nhiên, nếu nguyên nhân điện áp thấp hoặc mất kết nối chưa được xử lý, lỗi sẽ xuất hiện trở lại khi bật xe.

Lỗi ERR-5004 có làm xe không nâng hạ được không?

Có. Tài liệu ghi nhận xe có thể không di chuyển, không thao tác nâng hạ được, trợ lực lái HPS không hoạt động và công tắc tơ chính ở trạng thái mở.

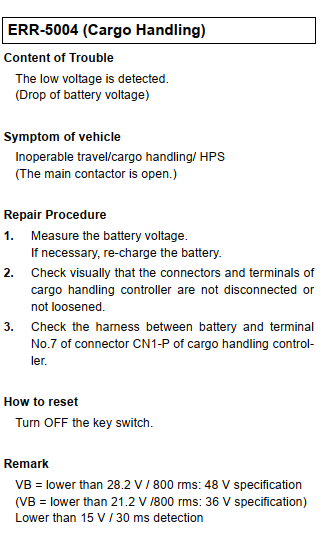

Tài liệu hãng Komatsu sửa lỗi ERR-5004


Kết luận

Lỗi ERR-5004 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 là lỗi phát hiện điện áp thấp trong hệ thống điều khiển nâng hạ. Khi gặp mã lỗi này, cần lần lượt:

  1. Đo điện áp bình ắc quy.
  2. Sạc hoặc thay bình nếu cần thiết.
  3. Kiểm tra giắc và đầu cực của bộ điều khiển nâng hạ.
  4. Kiểm tra dây điện giữa bình và chân số 7 của giắc CN1-P.
  5. Tắt khóa điện về OFF để đặt lại sau khi hoàn tất sửa chữa.

Việc kiểm tra đúng thứ tự giúp xác định chính xác nguyên nhân, hạn chế thay nhầm linh kiện và nhanh chóng khôi phục chức năng di chuyển, nâng hạ cũng như trợ lực lái của xe.
