Hướng dẫn kiểm tra và sửa lỗi ALA-5005 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 theo tài liệu kỹ thuật.

Lỗi ALA-5005 trên xe nâng điện Komatsu là gì?

ALA-5005 (Cargo Handling) là mã cảnh báo liên quan đến quá trình thực hiện cài đặt hoặc “teaching” hệ thống điều khiển thao tác hàng trên xe nâng điện Komatsu.

Theo tài liệu kỹ thuật, cảnh báo xuất hiện khi quá trình teaching được thực hiện không chính xác. Nguyên nhân trực tiếp có thể là:

Tốc độ xoay vô lăng trong lúc teaching không đúng.
Núm xoay vô lăng nằm sai vị trí.
Điều kiện mặt đường không phù hợp khi thực hiện teaching.
Hệ thống dây điện giữa bộ điều khiển thao tác hàng và cảm biến góc vô lăng bị lỗi.
Cảm biến góc vô lăng gặp sự cố.
Bộ điều khiển thao tác hàng bị hỏng.

Khi xuất hiện cảnh báo ALA-5005, xe vẫn có thể hoạt động. Tuy nhiên, hệ thống sẽ làm việc theo giá trị cài đặt ban đầu do kết quả teaching chưa được lưu vào EEPROM.

Các dòng xe áp dụng

Hướng dẫn này áp dụng cho các dòng xe nâng điện Komatsu series “-12”, gồm:

Xe nâng điện 1 tấn Komatsu FB10-12.
Xe nâng điện 1,3 tấn Komatsu FB13-12.
Xe nâng điện 1,4 tấn Komatsu FB14-12.
Xe nâng điện 1,5 tấn Komatsu FB15-12.
Xe nâng điện 1,8 tấn Komatsu FB18-12.
Xe nâng điện 2 tấn Komatsu FB20-12.

Vị trí thực tế của bộ điều khiển, giắc điện và cảm biến có thể khác nhau tùy cấu hình xe. Kỹ thuật viên nên đối chiếu đúng sơ đồ điện và số khung trước khi tháo kiểm tra.

Dấu hiệu khi xe báo lỗi ALA-5005

Dấu hiệu chính của lỗi này là:

Màn hình hiển thị cảnh báo ALA-5005.
Cảnh báo xuất hiện trong hoặc sau khi thực hiện teaching.
Xe vẫn có thể vận hành.
Hệ thống thao tác theo giá trị cài đặt ban đầu thay vì giá trị đã teaching.

Không nên tiếp tục sử dụng xe kéo dài mà không kiểm tra, vì cảnh báo cho biết quá trình thiết lập chưa hoàn tất hoặc tín hiệu cảm biến góc vô lăng đang có vấn đề.

Nguyên nhân xe nâng Komatsu báo ALA-5005

1. Thực hiện sai quy trình teaching

Nguyên nhân phổ biến nhất là kỹ thuật viên thực hiện teaching không đúng quy trình, đặc biệt là tốc độ xoay vô lăng hoặc vị trí núm xoay vô lăng không phù hợp.

2. Bánh sau bị khóa khi teaching

Tài liệu lưu ý cảnh báo có thể xuất hiện nếu tiến hành teaching trong lúc bánh sau bị khóa, khiến cảm biến không ghi nhận chính xác chuyển động của hệ thống lái.

3. Teaching trên mặt đường có ma sát lớn

Nếu thực hiện trên mặt đường gồ ghề hoặc có độ ma sát cao, bánh xe khó xoay và tín hiệu góc lái có thể không đúng với điều kiện teaching tiêu chuẩn.

4. Dây điện hoặc giắc nối bị lỗi

Dây dẫn giữa bộ điều khiển thao tác hàng và cảm biến góc vô lăng có thể bị:

Đứt mạch.
Lỏng chân giắc.
Oxy hóa đầu nối.
Tiếp xúc kém.
Hư hỏng do rung động hoặc bị chuột cắn.

5. Cảm biến góc vô lăng bị hỏng

Nếu dây dẫn vẫn bình thường nhưng cảnh báo tiếp tục xuất hiện, cảm biến góc vô lăng có thể bị lỗi và cần được kiểm tra hoặc thay thế.

6. Bộ điều khiển thao tác hàng gặp sự cố

Sau khi đã xác nhận quy trình teaching, điều kiện mặt đường, dây điện và cảm biến đều bình thường, nguyên nhân còn lại có thể nằm ở bộ điều khiển thao tác hàng.

Cách xóa cảnh báo ALA-5005

Theo tài liệu kỹ thuật, thao tác đặt lại cảnh báo là:

Đưa xe về trạng thái an toàn.
Hạ càng nâng xuống vị trí thấp.
Tắt chìa khóa điện.
Sau khi kiểm tra và xử lý nguyên nhân, bật lại chìa khóa để xác nhận.

Việc tắt chìa khóa chỉ giúp đặt lại cảnh báo. Nếu nguyên nhân chưa được khắc phục, ALA-5005 có thể xuất hiện trở lại.

Quy trình kiểm tra và sửa lỗi ALA-5005

Bước 1: Thực hiện lại teaching đúng quy trình

Thực hiện lại quá trình teaching theo đúng quy trình tiêu chuẩn của xe.

Cần đặc biệt chú ý:

Xoay vô lăng đúng tốc độ yêu cầu.
Đặt núm xoay vô lăng đúng vị trí.
Không khóa bánh sau trong lúc teaching.
Không để vật cản hạn chế chuyển động của hệ thống lái.

Sau khi hoàn thành, tắt rồi bật lại chìa khóa để kiểm tra cảnh báo.

Bước 2: Thay đổi điều kiện mặt đường

Nếu lỗi vẫn xuất hiện, đưa xe đến khu vực có nền:

Bằng phẳng.
Khô ráo.
Không gồ ghề.
Có độ ma sát bình thường.
Đủ không gian để hệ thống lái hoạt động.

Sau đó thực hiện lại teaching đúng quy trình.

Bước 3: Đo dây điện giữa bộ điều khiển và cảm biến góc vô lăng

Tắt chìa khóa và cô lập nguồn điện phù hợp trước khi đo kiểm. Kiểm tra điện trở của ba đường dây sau:

Đường dây cần kiểm tra	Giá trị tiêu chuẩn
Chân số 14 giắc CN2-P, dây xanh dương/vàng ↔ chân số 6 cảm biến góc vô lăng, dây xanh dương/vàng	0 Ω
Chân số 15 giắc CN2-P, dây xanh lá/đỏ ↔ chân số 5 cảm biến góc vô lăng, dây xanh lá/đỏ	0 Ω
Chân số 5 giắc CN3-P, dây đỏ ↔ chân số 1 cảm biến góc vô lăng, dây đỏ	0 Ω

Giá trị 0 Ω trong tài liệu được hiểu là đường dây phải có tính liên tục với điện trở rất thấp.

Nếu kết quả đạt yêu cầu: Chuyển sang kiểm tra cảm biến góc vô lăng.
Nếu kết quả không đạt: Sửa chữa hoặc thay thế dây điện, giắc nối hay chân cắm bị hỏng.

Khi đo cần kiểm tra thêm tình trạng lỏng chân giắc, oxy hóa, chân cắm bị tụt và dây điện bị đứt ngầm.

Bước 4: Kiểm tra cảm biến góc vô lăng

Nếu cả ba đường dây đều thông mạch đúng yêu cầu nhưng ALA-5005 vẫn xuất hiện, hãy kiểm tra cảm biến góc vô lăng.

Quan sát:

Giắc cảm biến có lỏng hay không.
Chân cắm có bị cong, gỉ hoặc oxy hóa không.
Dây dẫn sát cảm biến có bị đứt hoặc cọ xát không.
Cảm biến có bị lỏng, lệch vị trí hoặc hư hỏng không.

Nếu xác định cảm biến góc vô lăng bị lỗi, cần thay cảm biến phù hợp với đúng model và số khung xe.

Bước 5: Kiểm tra bộ điều khiển thao tác hàng

Nếu quy trình teaching đã đúng, điều kiện mặt đường phù hợp, dây dẫn và cảm biến góc vô lăng đều bình thường nhưng lỗi vẫn còn, tài liệu chỉ dẫn thay bộ điều khiển thao tác hàng – Cargo Handling Controller.

Trước khi thay bộ điều khiển, nên kiểm tra lại toàn bộ nguồn cấp, tiếp mass và giắc nối để tránh thay nhầm linh kiện.

Thứ tự xử lý nhanh lỗi ALA-5005

Có thể kiểm tra theo thứ tự sau:

Tắt chìa khóa để đặt lại cảnh báo.
Đưa xe đến nền bằng phẳng, có độ ma sát bình thường.
Đảm bảo bánh sau không bị khóa.
Thực hiện lại teaching đúng quy trình.
Đo ba đường dây từ CN2-P và CN3-P đến cảm biến góc vô lăng.
Sửa hoặc thay dây điện nếu không đạt.
Kiểm tra và thay cảm biến góc vô lăng nếu cần.
Nếu các hạng mục trên đều bình thường, kiểm tra hoặc thay bộ điều khiển thao tác hàng.

Lưu ý an toàn khi sửa lỗi

Chỉ để kỹ thuật viên có chuyên môn thực hiện đo kiểm và sửa chữa.
Hạ càng sát nền, kéo phanh tay và chèn bánh trước khi thao tác.
Tắt chìa khóa và thực hiện đúng quy trình cô lập nguồn điện.
Không đo điện trở khi mạch vẫn đang có điện.
Không câu tắt dây điện hoặc thay đổi vị trí chân giắc.
Không thay cảm biến hay bộ điều khiển chỉ dựa vào mã cảnh báo mà chưa kiểm tra dây dẫn.
Sau sửa chữa phải thực hiện lại teaching và vận hành thử trong khu vực an toàn.

Câu hỏi thường gặp về lỗi ALA-5005

Xe báo ALA-5005 có chạy được không?

Có. Theo tài liệu, xe vẫn có thể hoạt động. Tuy nhiên, hệ thống làm việc theo giá trị cài đặt ban đầu vì kết quả teaching chưa được lưu vào EEPROM.

Tắt chìa khóa có xóa hoàn toàn lỗi không?

Tắt chìa khóa là thao tác đặt lại cảnh báo. Nếu nguyên nhân vẫn còn, cảnh báo có thể xuất hiện lại khi bật xe hoặc thực hiện teaching.

Vì sao teaching lại báo ALA-5005?

Nguyên nhân có thể do tốc độ xoay vô lăng không đúng, núm vô lăng sai vị trí, bánh sau bị khóa hoặc mặt đường quá gồ ghề và có ma sát lớn.

Nên thay cảm biến góc vô lăng ngay không?

Không. Trước tiên cần thực hiện lại teaching và đo kiểm các đường dây từ bộ điều khiển đến cảm biến. Chỉ thay cảm biến khi dây điện đạt yêu cầu nhưng cảm biến được xác định là hỏng.

Khi nào cần thay bộ điều khiển thao tác hàng?

Chỉ xem xét thay bộ điều khiển sau khi đã xác nhận quy trình teaching, điều kiện mặt đường, dây dẫn và cảm biến góc vô lăng đều bình thường.

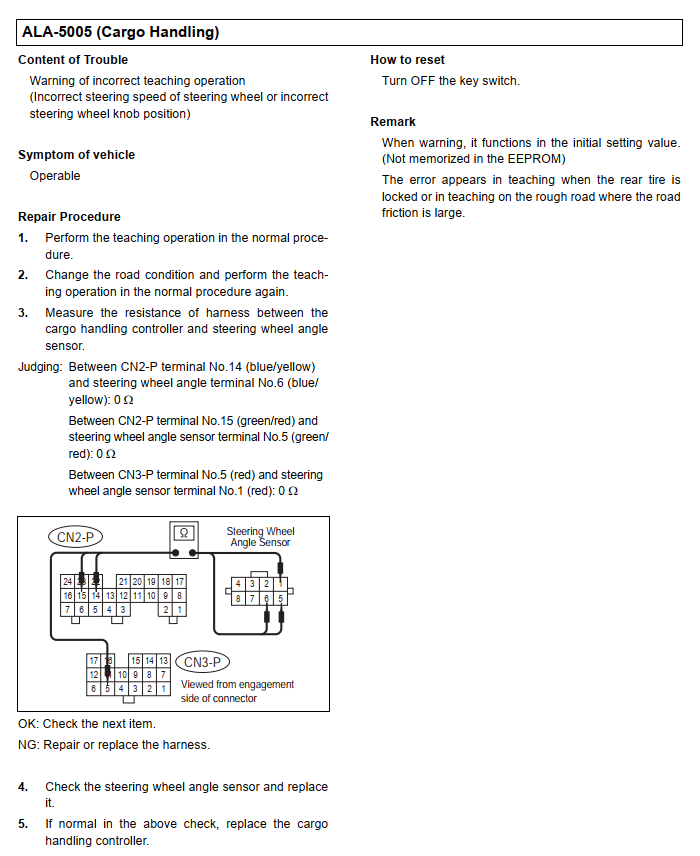

Tài liệu hãng Komatsu sửa lỗi ALA-5005

Kết luận

Lỗi ALA-5005 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 chủ yếu liên quan đến việc thực hiện teaching không đúng hoặc tín hiệu giữa bộ điều khiển thao tác hàng và cảm biến góc vô lăng không bình thường.

Kỹ thuật viên nên xử lý theo đúng trình tự: thực hiện lại teaching trên mặt đường phù hợp, kiểm tra dây điện, kiểm tra cảm biến góc vô lăng và cuối cùng mới xem xét bộ điều khiển. Kiểm tra đúng thứ tự sẽ giúp xác định chính xác nguyên nhân, tránh thay nhầm linh kiện và giảm thời gian xe phải dừng hoạt động.
