Hướng dẫn sửa lỗi ERR-5010 xe nâng điện Komatsu FB10-12 đến FB20-12

Lỗi ERR-5010 (Cargo Handling) xuất hiện khi hệ thống phát hiện sự cố liên quan đến bộ điều khiển nâng hạ trên xe nâng điện Komatsu. Theo tài liệu kỹ thuật, nguyên nhân trực tiếp của mã lỗi này là FET phía trên và FET phía dưới trong bộ điều khiển nâng hạ bị đoản mạch.

Khi ERR-5010 xuất hiện, xe có thể không di chuyển, không thực hiện được thao tác nâng hạ hoặc hệ thống trợ lực lái HPS không hoạt động. Contactor chính cũng không đóng nên xe không thể vận hành bình thường.

Nội dung dưới đây áp dụng cho các dòng xe:

• Xe nâng điện 1 tấn Komatsu FB10-12
• Xe nâng điện 1.3 tấn Komatsu FB13-12
• Xe nâng điện 1.4 tấn Komatsu FB14-12
• Xe nâng điện 1.5 tấn Komatsu FB15-12
• Xe nâng điện 1.8 tấn Komatsu FB18-12
• Xe nâng điện 2 tấn Komatsu FB20-12

Lỗi ERR-5010 xe nâng Komatsu là gì?

Tên lỗi trong tài liệu kỹ thuật:

ERR-5010 – Cargo Handling

Nội dung lỗi:

Cargo handling controller – The upper and lower FETs are shorted.

Có thể hiểu là bộ điều khiển nâng hạ phát hiện FET công suất phía trên và phía dưới bị đoản mạch. Đây là lỗi thuộc hệ thống điều khiển công suất, không nên chỉ xóa mã lỗi rồi tiếp tục sử dụng xe khi chưa kiểm tra nguyên nhân.

Dấu hiệu khi xe nâng Komatsu báo lỗi ERR-5010

Khi mã ERR-5010 xuất hiện, xe có thể gặp các hiện tượng sau:

• Xe không di chuyển được.
• Hệ thống nâng hạ không hoạt động.
• Hệ thống trợ lực lái HPS không hoạt động.
• Contactor chính không đóng.
• Các chức năng vận hành của xe bị khóa để bảo vệ hệ thống điện.

Các triệu chứng trên cũng có thể liên quan đến bộ điều khiển di chuyển bên phải, bộ điều khiển di chuyển bên trái, dây điện hoặc điện trở nạp nhanh. Vì vậy, cần kiểm tra lần lượt theo đúng trình tự.

Nguyên nhân gây lỗi ERR-5010

Theo tài liệu sửa chữa, các nguyên nhân cần kiểm tra gồm:

1. Vật lạ hoặc chi tiết kim loại làm đoản mạch các thanh đồng nối bộ điều khiển.
2. Các cực U, V và W của mô tơ bị chạm nhau do vật lạ.
3. Bộ điều khiển di chuyển bên phải, bên trái hoặc bộ điều khiển nâng hạ bị đoản mạch.
4. Dây điện nối giữa giắc công tắc dừng khẩn cấp EMG và các bộ điều khiển bị đứt hoặc tiếp xúc không tốt.
5. Điện trở nạp nhanh hoặc dây nối điện trở nạp nhanh bị hỏng.
6. Bộ điều khiển di chuyển bên phải hoặc bên trái bị hỏng.

Chuẩn bị và lưu ý an toàn

ERR-5010 liên quan đến mạch công suất và điện áp bình ắc quy. Việc kiểm tra phải do kỹ thuật viên có kiến thức về xe nâng điện thực hiện.

Trước khi sửa chữa:

• Hạ càng nâng xuống vị trí an toàn.
• Đỗ xe trên nền bằng phẳng.
• Kéo phanh tay.
• Tắt chìa khóa điện.
• Ngắt giắc kết nối bình ắc quy.
• Không để dụng cụ kim loại chạm vào hai cực điện.
• Chờ đủ thời gian xả điện trước khi thao tác trên bộ điều khiển.

Đặc biệt: Sau khi ngắt giắc bình điện, phải để xe ít nhất 10 phút rồi mới tiến hành kiểm tra.

Quy trình kiểm tra và sửa lỗi ERR-5010

Bước 1: Ngắt giắc bình điện và chờ 10 phút

Ngắt hoàn toàn đầu nối bình ắc quy khỏi xe. Sau đó để xe đứng yên trong ít nhất 10 phút để điện tích trong hệ thống được xả bớt.

Không được tháo thanh đồng hoặc đo điện trở bộ điều khiển ngay sau khi vừa ngắt bình.

Bước 2: Kiểm tra các thanh đồng nối bộ điều khiển

Kiểm tra bằng mắt các thanh đồng nối giữa:

• Bộ điều khiển di chuyển bên phải – Travel (R) controller
• Bộ điều khiển di chuyển bên trái – Travel (L) controller
• Bộ điều khiển nâng hạ – Cargo handling controller

Đặc biệt kiểm tra các bu-lông lắp thanh đồng tại cực P và N.

Cần bảo đảm không có:

• Mạt kim loại
• Bu-lông hoặc vòng đệm rơi
• Dây dẫn bị bong
• Vật lạ dẫn điện
• Dấu cháy hoặc phóng điện
• Thanh đồng chạm vào bộ phận khác

Nếu phát hiện vật lạ làm đoản mạch, phải loại bỏ, vệ sinh sạch và kiểm tra lại tình trạng cách điện trước khi cấp nguồn.

Bước 3: Kiểm tra các cực U, V và W của mô tơ

Kiểm tra trực quan các cực U, V và W của mô tơ. Đảm bảo các cực không bị chạm nhau do vật lạ hoặc chi tiết kim loại.

Nếu có dấu hiệu cháy, lỏng đầu cốt hoặc vật lạ gây chập mạch, cần xử lý triệt để trước khi thực hiện các bước tiếp theo.

Bước 4: Đo giữa cực P và N của các bộ điều khiển

Tháo các thanh đồng đang nối các bộ điều khiển. Dùng thiết bị đo để kiểm tra hiện tượng đoản mạch giữa cực P và Ncủa từng bộ điều khiển.

Kiểm tra lần lượt:

• Bộ điều khiển di chuyển bên phải
• Bộ điều khiển di chuyển bên trái
• Bộ điều khiển nâng hạ

Kết quả xử lý:

• Nếu bộ điều khiển bị đoản mạch: Thay bộ điều khiển bị chập.
• Nếu không bị đoản mạch: Tiếp tục kiểm tra dây điện ở bước tiếp theo.

Không nên thay riêng linh kiện công suất bên trong khi chưa có đầy đủ thiết bị và quy trình sửa chữa bộ điều khiển chuyên dụng.

Bước 5: Kiểm tra dây nối từ công tắc EMG

Kiểm tra độ thông mạch của dây điện nối giữa giắc dây công tắc dừng khẩn cấp EMG với các giắc của bộ điều khiển di chuyển và bộ điều khiển nâng hạ.

Thực hiện các phép đo sau:

Đánh giá kết quả:

• OK – giá trị đúng khoảng 0 Ω: Dây thông mạch, tiếp tục bước 6.
• NG – không thông mạch hoặc điện trở bất thường: Sửa chữa hoặc thay thế dây điện.

Khi kiểm tra, cần quan sát thêm tình trạng chân giắc, độ lỏng, oxy hóa, dây bị đứt ngầm hoặc đầu cos bị tụt khỏi giắc.

Bước 6: Đo điện trở tại giắc CN1-D1

Tại phía dây điện của bộ điều khiển di chuyển bên phải Travel (R), đo điện trở giữa:

• Chân số 8 của giắc CN1-D1
• Chân số 9 của giắc CN1-D1

Kết quả kiểm tra và hướng xử lý:

Giá trị 0 Ω có thể cho thấy mạch bị chập, trong khi ∞ Ω cho thấy mạch bị hở. Cả hai trường hợp đều cần kiểm tra dây nối và điện trở nạp nhanh.

Nếu giá trị đo được khoảng 39 Ω, tài liệu chỉ dẫn thay bộ điều khiển di chuyển bên phải.

Bước 7: Kiểm tra và thay bộ điều khiển di chuyển

Nếu toàn bộ các bước kiểm tra phía trên đều bình thường nhưng lỗi ERR-5010 vẫn còn, thực hiện kiểm tra và thay thế:

• Bộ điều khiển di chuyển bên phải Travel (R); hoặc
• Bộ điều khiển di chuyển bên trái Travel (L).

Nên xác định đúng bộ điều khiển bị lỗi trước khi thay để tránh phát sinh chi phí không cần thiết.

Cách xóa lỗi ERR-5010

Theo tài liệu, cách reset mã lỗi ERR-5010 là:

1. Tắt chìa khóa điện.
2. Kiểm tra và sửa chữa nguyên nhân gây lỗi.
3. Lắp lại đầy đủ các giắc điện và thanh đồng.
4. Kết nối lại bình ắc quy.
5. Bật chìa khóa và kiểm tra.

Không nên chỉ tắt rồi bật chìa khóa để xóa lỗi khi chưa sửa chữa nguyên nhân. Nếu mạch công suất vẫn bị đoản mạch, lỗi có thể xuất hiện trở lại và gây hư hỏng nghiêm trọng hơn.

Lưu ý về các mã ERR-3010, ERR-3210 và ERR-5010

Bộ điều khiển di chuyển bên phải, bộ điều khiển di chuyển bên trái và bộ điều khiển nâng hạ được nối với nhau qua cầu chì.

Nếu một bộ điều khiển bị đoản mạch, các mã lỗi sau có thể xuất hiện đồng thời:

• ERR-3010
• ERR-3210
• ERR-5010

Ngoài ra, mã lỗi ERR-3016 – Quick Charge Error có thể xuất hiện do tụ điện giữa cực P và N không được nạp.

Vì vậy, khi ba mã ERR-3010, ERR-3210 và ERR-5010 cùng xuất hiện, cần đo điện trở giữa cực dương và cực âm của:

• Bộ điều khiển di chuyển bên trái
• Bộ điều khiển di chuyển bên phải
• Bộ điều khiển nâng hạ

Theo phần kiểm tra nhanh trong tài liệu, nếu một bộ điều khiển bị hỏng, giá trị điện trở của bộ điều khiển đó có thể về 0 kΩ.

Bảng tóm tắt chẩn đoán lỗi ERR-5010

Có nên tiếp tục sử dụng xe khi báo ERR-5010?

Không nên tiếp tục vận hành xe nâng khi màn hình hiển thị ERR-5010. Đây là lỗi liên quan đến bộ điều khiển công suất và hiện tượng đoản mạch FET.

Việc cố gắng đóng contactor, đấu tắt cầu chì hoặc cấp nguồn trực tiếp có thể làm:

• Cháy bộ điều khiển
• Hỏng dây điện
• Nổ cầu chì công suất
• Hư contactor chính
• Phát sinh thêm các mã ERR-3010, ERR-3210 hoặc ERR-3016

Giải pháp an toàn là ngắt bình điện và tiến hành kiểm tra theo đúng thứ tự trong tài liệu.

Dịch vụ sửa lỗi ERR-5010 xe nâng điện Komatsu

Nếu xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 hoặc FB20-12 đang báo lỗi ERR-5010, kỹ thuật viên cần kiểm tra đầy đủ thanh đồng, dây EMG, điện trở nạp nhanh và từng bộ điều khiển trước khi quyết định thay thế linh kiện.

Bãi xe nâng Bắc Trung Nam – Công ty TNHH Samnon Việt Nam nhận kiểm tra, sửa chữa và cung cấp phụ tùng xe nâng điện Komatsu. Quy trình chẩn đoán đúng giúp xác định chính xác bộ phận hư hỏng, hạn chế thay nhầm bộ điều khiển và giảm thời gian xe phải dừng hoạt động.

Website: https://xenangbactrungnam.com/

Câu hỏi thường gặp về lỗi ERR-5010

ERR-5010 có phải chắc chắn do bộ điều khiển nâng hạ bị hỏng không?

Không hoàn toàn. Nội dung mã lỗi liên quan đến FET của bộ điều khiển nâng hạ, nhưng quy trình sửa chữa còn yêu cầu kiểm tra thanh đồng, dây EMG, điện trở nạp nhanh và các bộ điều khiển di chuyển.

Điện trở giữa chân 8 và chân 9 giắc CN1-D1 là bao nhiêu?

Theo tài liệu, nếu đo được khoảng 39 Ω, thực hiện thay bộ điều khiển di chuyển bên phải Travel (R). Nếu giá trị là 0 Ω hoặc ∞ Ω, cần sửa chữa hoặc thay dây nối điện trở nạp nhanh và điện trở nạp nhanh.

Sửa xong ERR-5010 có cần dùng máy chẩn đoán để xóa lỗi không?

Tài liệu hướng dẫn reset bằng cách tắt chìa khóa điện. Tuy nhiên, phải sửa xong nguyên nhân, lắp lại đầy đủ các đầu nối rồi mới bật khóa kiểm tra.

Vì sao ERR-3010, ERR-3210 và ERR-5010 xuất hiện cùng lúc?

Ba bộ điều khiển được liên kết với nhau qua cầu chì. Khi một bộ điều khiển bị đoản mạch, cả ba mã có thể được ghi nhận đồng thời.

Lỗi ERR-5010 áp dụng cho những mẫu xe nào?

Bài hướng dẫn này dùng cho các mẫu xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 có hệ thống, giắc điện và cấu hình bộ điều khiển tương ứng với tài liệu kỹ thuật.

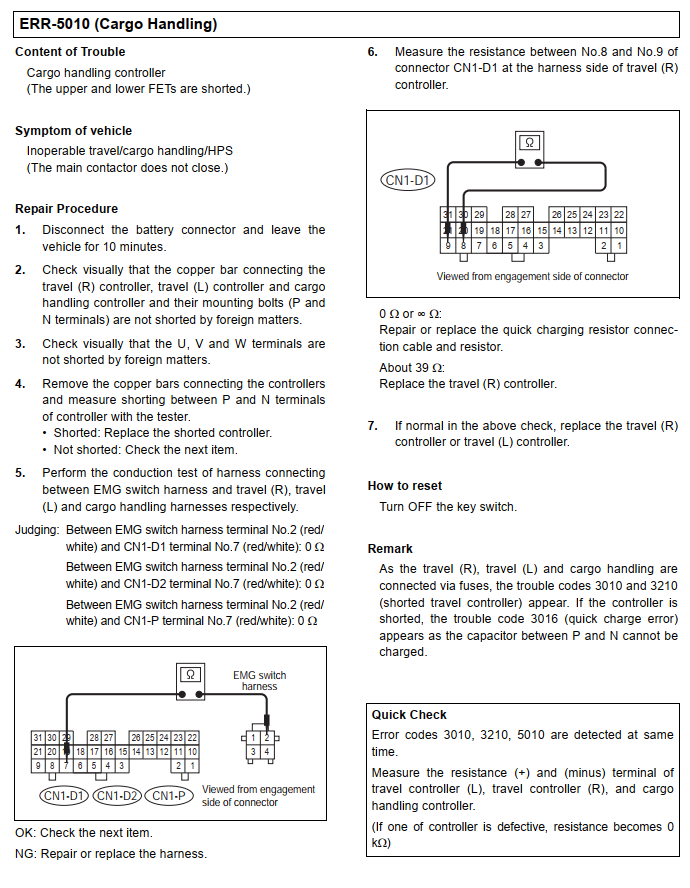

Tài liệu hãng Komatsu sửa lỗi ERR-5010

Kết luận

ERR-5010 là lỗi bộ điều khiển nâng hạ, liên quan đến hiện tượng FET phía trên và phía dưới bị đoản mạch. Quy trình xử lý cần được thực hiện theo thứ tự: ngắt bình và chờ 10 phút, kiểm tra thanh đồng, kiểm tra các cực U–V–W, đo giữa P–N, kiểm tra dây EMG, đo chân 8–9 của CN1-D1 và cuối cùng kiểm tra bộ điều khiển di chuyển.

Thực hiện đúng trình tự sẽ giúp xác định chính xác linh kiện bị lỗi, tránh thay nhầm bộ điều khiển và bảo đảm an toàn cho hệ thống điện của xe nâng Komatsu.
