Hướng dẫn kiểm tra và sửa lỗi ERR-5011, ERR-5012 bộ điều khiển nâng hạ trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12.

Lỗi ERR-5011 và ERR-5012 xe nâng điện Komatsu là gì?

ERR-5011 và ERR-5012 là hai mã lỗi liên quan đến bộ điều khiển hệ thống nâng hạ, hay Cargo Handling Controller, trên xe nâng điện Komatsu dòng FB-12.

Theo tài liệu kỹ thuật:

ERR-5011: Bộ điều khiển nâng hạ bị chập ở phía trên – The upper side is shorted.
ERR-5012: Bộ điều khiển nâng hạ bị chập ở phía dưới – The lower side is shorted.

Khi xuất hiện một trong hai mã lỗi này, hệ thống điều khiển nâng hạ có thể ngừng hoạt động để bảo vệ linh kiện điện và các bộ điều khiển trên xe.

Những mẫu xe áp dụng

Quy trình kiểm tra trong bài viết này áp dụng cho:

Xe nâng điện 1 tấn Komatsu FB10-12.
Xe nâng điện 1,3 tấn Komatsu FB13-12.
Xe nâng điện 1,4 tấn Komatsu FB14-12.
Xe nâng điện 1,5 tấn Komatsu FB15-12.
Xe nâng điện 1,8 tấn Komatsu FB18-12.
Xe nâng điện 2 tấn Komatsu FB20-12.

Dấu hiệu khi xe báo lỗi ERR-5011 hoặc ERR-5012

Triệu chứng được tài liệu mô tả là:

Xe không thể thực hiện chức năng nâng hạ hàng hóa.

Người vận hành có thể thấy mã ERR-5011 hoặc ERR-5012 xuất hiện trên màn hình trong khi bộ công tác không hoạt động. Khi gặp tình trạng này, không nên tiếp tục cố gắng nâng hoặc hạ hàng vì lỗi có liên quan đến mạch công suất và bộ điều khiển điện tử.

Nguyên nhân cần kiểm tra

Theo trình tự chẩn đoán của tài liệu, lỗi có thể liên quan đến:

Rò điện hoặc chạm điện giữa cáp mô-tơ và các cực P, N.
Dị vật kim loại nằm trên cực P, N hoặc xung quanh các cực U, V, W.
Cáp mô-tơ đấu sai vào các cực U, V, W.
Bộ điều khiển di chuyển bên phải – Travel (R) Controller bị bất thường.
Bộ điều khiển di chuyển bên trái – Travel (L) Controller bị bất thường.
Bộ điều khiển nâng hạ – Cargo Handling Controller bị hỏng.
Bo mạch CPU có vấn đề.
Nước mưa hoặc độ ẩm xâm nhập gây rò điện.
Cáp mô-tơ hoặc cáp điện trên xe bị hư hỏng.

Cách sửa lỗi ERR-5011, ERR-5012 xe nâng điện Komatsu

Bước 1: Ngắt giắc nối bình điện

Ngắt đầu nối bình điện ra khỏi xe và để xe nghỉ ít nhất 10 phút trước khi kiểm tra.

Khoảng thời gian chờ này rất quan trọng vì trong bộ điều khiển có thể vẫn còn điện tích. Không được tháo cáp tại bộ điều khiển ngay sau khi vừa ngắt bình điện.

Bước 2: Kiểm tra rò điện ở cáp mô-tơ

Tháo các cáp mô-tơ khỏi ba cực U, V và W.

Dùng thiết bị đo để kiểm tra lần lượt:

Giữa cáp mô-tơ và cực P.
Giữa cáp mô-tơ và cực N.

Nếu phát hiện rò điện, cần tháo bộ phận liên quan để kiểm tra và sửa chữa. Đồng thời kiểm tra kỹ lớp cách điện, đầu cốt, vị trí cáp cọ sát vào khung xe và các dấu hiệu cháy, ẩm hoặc oxy hóa.

Bước 3: Kiểm tra dị vật kim loại

Kiểm tra xem có dị vật kim loại tại các vị trí sau hay không:

Trên các cực P và N.
Xung quanh các cực U, V và W.
Khu vực lắp đặt bo mạch CPU.

Có thể kiểm tra bằng mắt thường. Nếu phát hiện mạt kim loại, đầu dây đồng, vòng đệm, ốc vít hoặc vật dẫn điện nằm gần các đầu cực, phải loại bỏ hoàn toàn trước khi cấp điện trở lại.

Dị vật kim loại có thể tạo cầu nối giữa các cực điện, gây chập mạch và làm xuất hiện lỗi ERR-5011 hoặc ERR-5012.

Bước 4: Kiểm tra thứ tự đấu cáp U, V, W

Xác nhận các cáp mô-tơ đã được đấu đúng vào ba cực U, V và W của mô-tơ.

Tài liệu yêu cầu:

Cáp phải được đấu đúng vào đầu cực bên phải và bên trái.
Không được đấu nhầm thứ tự hoặc đấu chéo các đầu dây.

Nếu trước đó xe vừa tháo mô-tơ, thay bộ điều khiển hoặc sửa chữa hệ thống điện, cần đặc biệt kiểm tra lại bước này.

Bước 5: Kiểm tra các bộ điều khiển và bo mạch CPU

Kiểm tra lần lượt:

Bộ điều khiển di chuyển bên phải – Travel (R) Controller.
Bộ điều khiển di chuyển bên trái – Travel (L) Controller.
Bộ điều khiển nâng hạ – Cargo Handling Controller.

Nếu phát hiện một bộ điều khiển bất thường, thay bộ điều khiển bị lỗi. Theo tài liệu, khi thực hiện trường hợp này cần thay bo mạch CPU đồng thời.

Việc kiểm tra bộ điều khiển nên do kỹ thuật viên có kinh nghiệm về xe nâng điện thực hiện. Không nên kết luận hỏng hộp chỉ dựa trên mã lỗi khi chưa kiểm tra cáp, đầu cực, rò điện và dị vật kim loại.

Bước 6: Thay bộ điều khiển nâng hạ khi các bước trên đều bình thường

Nếu cáp điện, các đầu cực, cách đấu dây và những bộ điều khiển được kiểm tra ở trên đều bình thường nhưng mã lỗi vẫn xuất hiện, tiến hành thay Cargo Handling Controller – bộ điều khiển nâng hạ.

Đây là bước cuối cùng trong quy trình sửa chữa được tài liệu hướng dẫn.

Cách xóa lỗi ERR-5011 và ERR-5012

Sau khi đã xử lý nguyên nhân, thực hiện xóa lỗi bằng cách:

Tắt chìa khóa điện về vị trí OFF.
Chờ hệ thống tắt hoàn toàn.
Bật lại chìa khóa và kiểm tra màn hình.

Nếu lỗi vẫn xuất hiện, không nên bật tắt chìa khóa liên tục. Hãy tiếp tục kiểm tra nguyên nhân chập điện hoặc rò điện theo đúng trình tự trên.

Những vị trí cần lưu ý khi sửa chữa

Khi xử lý ERR-5011 hoặc ERR-5012, cần đặc biệt kiểm tra:

Vị trí nối giữa cáp mô-tơ và cáp điện trên xe.
Tình trạng rò điện của từng cáp.
Dấu hiệu nước mưa hoặc hơi ẩm lọt vào khu vực bộ điều khiển.
Dị vật kim loại nằm trên bo mạch CPU.
Độ chắc chắn và thứ tự của các đầu cáp U, V, W.
Các cực nguồn P và N.

Nếu xe từng bị ngập nước, rửa xe bằng vòi áp lực hoặc làm việc ngoài trời mưa, cần ưu tiên kiểm tra nước và độ ẩm trong khoang điều khiển.

Có nên tiếp tục sử dụng xe khi đang báo lỗi?

Không nên tiếp tục sử dụng chức năng nâng hạ khi xe đang báo ERR-5011 hoặc ERR-5012. Đây là lỗi liên quan đến hiện tượng chập trong bộ điều khiển nâng hạ. Việc cố vận hành có thể làm tình trạng hư hỏng nghiêm trọng hơn.

Trước khi sửa chữa, cần hạ càng về vị trí an toàn nếu điều kiện cho phép, tắt chìa khóa, ngắt bình điện và đặt cảnh báo để người khác không tự ý vận hành xe.

Câu hỏi thường gặp

ERR-5011 khác ERR-5012 như thế nào?

Cả hai đều liên quan đến bộ điều khiển nâng hạ. ERR-5011 báo chập phía trên, còn ERR-5012 báo chập phía dưới của bộ điều khiển.

Xe báo ERR-5011 hoặc ERR-5012 có nâng hàng được không?

Theo tài liệu, triệu chứng của hai lỗi này là xe không thể thực hiện chức năng nâng hạ hàng hóa.

Tắt chìa khóa có xóa được lỗi không?

Tài liệu hướng dẫn xóa lỗi bằng cách tắt chìa khóa. Tuy nhiên, nếu nguyên nhân chập điện hoặc hư hỏng vẫn còn, mã lỗi có thể xuất hiện trở lại sau khi bật xe.

Có phải cứ báo lỗi là thay bộ điều khiển nâng hạ không?

Không. Trước khi thay bộ điều khiển cần kiểm tra rò điện, dị vật kim loại, thứ tự đấu cáp U–V–W, bộ điều khiển di chuyển bên phải, bộ điều khiển di chuyển bên trái và bo mạch CPU. Chỉ thay Cargo Handling Controller khi các bước kiểm tra trước đó đều bình thường nhưng lỗi vẫn còn.

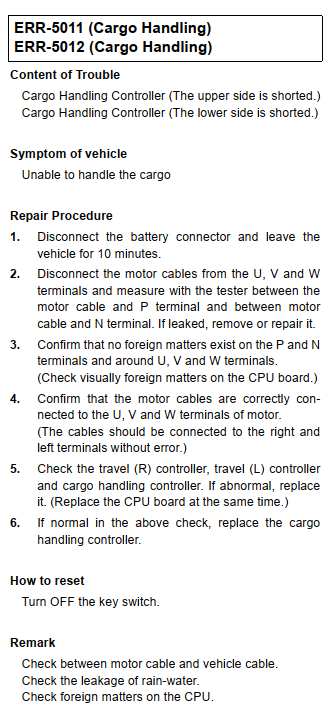

Tài liệu hãng Komatsu sửa lỗi ERR-5011 và ERR-5012

Kết luận

ERR-5011 và ERR-5012 là lỗi chập phía trên hoặc phía dưới của bộ điều khiển nâng hạ trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12.

Quy trình xử lý đúng là ngắt bình điện và chờ 10 phút, kiểm tra rò điện giữa cáp mô-tơ với cực P và N, loại bỏ dị vật kim loại, xác nhận cáp U–V–W được đấu đúng, sau đó kiểm tra các bộ điều khiển và bo mạch CPU. Chỉ thay bộ điều khiển nâng hạ sau khi những hạng mục còn lại đã được xác nhận bình thường.

Lưu ý an toàn: Hệ thống xe nâng điện sử dụng điện áp và dòng điện lớn. Việc đo kiểm hoặc thay bộ điều khiển nên được thực hiện bởi kỹ thuật viên có chuyên môn và thiết bị phù hợp.
