Hướng dẫn kiểm tra và sửa lỗi ERR-5013, ERR-5014, ERR-5015 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12.

Lỗi ERR-5013, ERR-5014 và ERR-5015 xe nâng Komatsu là gì?

ERR-5013, ERR-5014 và ERR-5015 là các mã lỗi liên quan đến bộ điều khiển hệ thống nâng hạ – Cargo Handling Controller trên xe nâng điện Komatsu dòng FB-12.

Các mã lỗi này được áp dụng cho những model sau:

• Xe nâng điện 1 tấn Komatsu FB10-12
• Xe nâng điện 1.3 tấn Komatsu FB13-12
• Xe nâng điện 1.4 tấn Komatsu FB14-12
• Xe nâng điện 1.5 tấn Komatsu FB15-12
• Xe nâng điện 1.8 tấn Komatsu FB18-12
• Xe nâng điện 2 tấn Komatsu FB20-12

Khi một trong ba mã lỗi xuất hiện, xe không thể vận hành bình thường hệ thống nâng hạ hàng hóa. Kỹ thuật viên cần kiểm tra dây điện ba pha nối giữa bộ điều khiển và mô-tơ nâng hạ.

Ý nghĩa từng mã lỗi

Theo tài liệu kỹ thuật, ý nghĩa của từng mã như sau:

Ba lỗi trên đều thuộc hệ thống điều khiển nâng hạ hàng hóa, nhưng mỗi mã tương ứng với một đường dây pha khác nhau của mô-tơ.

Hiện tượng khi xe báo lỗi

Khi xe nâng điện Komatsu xuất hiện ERR-5013, ERR-5014 hoặc ERR-5015, hiện tượng chính là:

Xe không thể thực hiện thao tác nâng hạ hàng hóa.

Nếu màn hình hiển thị một trong các mã trên, người vận hành không nên tiếp tục cố gắng nâng hàng. Cần dừng xe và kiểm tra hệ thống điện nâng hạ.

Nguyên nhân gây lỗi ERR-5013, ERR-5014, ERR-5015

Căn cứ theo nội dung mã lỗi và quy trình kiểm tra trong tài liệu, các vị trí cần kiểm tra gồm:

• Cáp pha U, V hoặc W của mô-tơ nâng hạ bị đứt.
• Đầu cáp tại cọc đấu dây của mô-tơ bị lỏng.
• Cáp điện bị mất kết nối tại đầu cực mô-tơ.
• Cuộn dây giữa các pha của mô-tơ bị đứt.
• Mô-tơ nâng hạ bị hỏng.
• Bộ điều khiển nâng hạ bị hỏng.

Không nên thay ngay bộ điều khiển khi chưa kiểm tra dây dẫn, đầu nối và điện trở giữa các pha của mô-tơ.

Chuẩn bị trước khi kiểm tra

Hệ thống xe nâng điện có điện áp và dòng điện lớn. Việc đo kiểm nên được thực hiện bởi kỹ thuật viên có chuyên môn.

Trước khi sửa chữa cần:

• Đỗ xe tại vị trí bằng phẳng và an toàn.
• Hạ càng nâng xuống mặt sàn.
• Tắt chìa khóa điện.
• Ngắt giắc kết nối bình điện.
• Không thao tác trên dây mô-tơ khi bình điện vẫn đang kết nối.
• Sử dụng đồng hồ đo có thang đo điện trở phù hợp.

Quy trình sửa lỗi ERR-5013, ERR-5014, ERR-5015

Bước 1: Ngắt bình điện và chờ 10 phút

Ngắt giắc kết nối bình điện của xe nâng, sau đó để xe nghỉ ít nhất 10 phút trước khi tiến hành kiểm tra.

Khoảng thời gian chờ này phải được tuân thủ theo quy trình trong tài liệu kỹ thuật.

Bước 2: Kiểm tra đầu cáp tại mô-tơ nâng hạ

Kiểm tra các dây pha U, V và W tại cọc đấu dây của mô-tơ nâng hạ.

Cần kiểm tra:

• Đầu cáp có bị lỏng hay không.
• Bu-lông hoặc đai ốc giữ cáp có được siết chặt không.
• Dây điện có bị đứt hoặc mất kết nối không.
• Đầu nối có tiếp xúc chắc chắn với cọc mô-tơ không.

Nếu đầu cáp bị lỏng, cần lắp lại đúng vị trí và siết chặt. Nếu phát hiện dây bị đứt, cần xử lý hoặc thay thế dây dẫn phù hợp trước khi kiểm tra lại xe.

Bước 3: Tháo ba dây pha khỏi mô-tơ

Sau khi đã ngắt bình điện và bảo đảm an toàn, tháo các dây pha U, V và W ra khỏi đầu cực của mô-tơ nâng hạ.

Nên đánh dấu từng dây trước khi tháo để tránh lắp nhầm vị trí khi hoàn thành sửa chữa.

Bước 4: Đo điện trở giữa các pha mô-tơ

Sử dụng đồng hồ đo điện trở để kiểm tra lần lượt ba cặp pha:

• Giữa pha U và pha V
• Giữa pha V và pha W
• Giữa pha W và pha U

Theo tài liệu, điện trở giữa các pha của mô-tơ trong điều kiện bình thường nằm ở mức vài chục milliohm (mΩ).

Do giá trị điện trở rất nhỏ, kỹ thuật viên cần chú ý điện trở của que đo và độ tiếp xúc tại đầu đo để tránh kết luận sai.

Bước 5: Đánh giá kết quả đo

Trường hợp phát hiện đứt mạch

Nếu kết quả kiểm tra cho thấy một trong các cặp pha bị đứt mạch, tài liệu chỉ định:

Thay thế mô-tơ nâng hạ.

Ví dụ:

• ERR-5013 xuất hiện và đường pha U bị đứt: thay mô-tơ.
• ERR-5014 xuất hiện và đường pha V bị đứt: thay mô-tơ.
• ERR-5015 xuất hiện và đường pha W bị đứt: thay mô-tơ.

Trường hợp điện trở giữa các pha bình thường

Nếu điện trở giữa U–V, V–W và W–U đều bình thường, ở mức vài chục mΩ, nhưng xe vẫn báo lỗi, tài liệu chỉ định:

Thay thế bộ điều khiển nâng hạ – Cargo Handling Controller.

Chỉ nên kết luận bộ điều khiển bị hỏng sau khi đã xác nhận:

• Các đầu cáp được siết chặt.
• Dây pha không bị đứt.
• Các đầu nối tiếp xúc tốt.
• Điện trở giữa ba cặp pha mô-tơ bình thường.

Bảng chẩn đoán nhanh

Cách xóa lỗi ERR-5013, ERR-5014, ERR-5015

Theo tài liệu, cách đặt lại lỗi là:

1. Tắt chìa khóa điện.
2. Hoàn thành việc kiểm tra và sửa chữa nguyên nhân.
3. Lắp lại chính xác các dây pha U, V và W.
4. Kết nối lại giắc bình điện.
5. Bật chìa khóa và kiểm tra hoạt động của hệ thống nâng hạ.

Không nên chỉ tắt rồi bật chìa khóa nhiều lần khi nguyên nhân chưa được khắc phục. Nếu dây pha, mô-tơ hoặc bộ điều khiển còn hỏng, mã lỗi có thể tiếp tục xuất hiện.

Những lưu ý quan trọng khi sửa chữa

• Phải ngắt giắc bình điện và chờ 10 phút trước khi kiểm tra.
• Đánh dấu rõ dây U, V và W trước khi tháo.
• Không lắp nhầm thứ tự dây pha.
• Kiểm tra độ chắc chắn của đầu cáp tại mô-tơ.
• Đo đủ ba cặp U–V, V–W và W–U.
• Điện trở bình thường giữa các pha chỉ ở mức vài chục mΩ.
• Không thay bộ điều khiển trước khi kiểm tra dây dẫn và mô-tơ.
• Sau khi sửa xong, cần thử nâng hạ không tải trước khi đưa xe vào làm việc.

Câu hỏi thường gặp

ERR-5013 trên xe nâng Komatsu là lỗi gì?

ERR-5013 là lỗi bộ điều khiển nâng hạ phát hiện dây pha U bị đứt hoặc mất kết nối.

ERR-5014 có liên quan đến pha nào?

ERR-5014 liên quan đến dây pha V của mô-tơ nâng hạ.

ERR-5015 có ý nghĩa gì?

ERR-5015 cho biết bộ điều khiển nâng hạ phát hiện dây pha W bị đứt hoặc mất kết nối.

Xe báo ERR-5013, ERR-5014 hoặc ERR-5015 có nâng hàng được không?

Theo tài liệu, hiện tượng của xe là không thể vận hành hệ thống nâng hạ hàng hóa.

Điện trở giữa các pha mô-tơ bao nhiêu là bình thường?

Tài liệu cho biết điện trở giữa các pha của mô-tơ bình thường ở mức vài chục milliohm.

Khi nào cần thay mô-tơ nâng hạ?

Nếu kết quả kiểm tra cho thấy cuộn dây giữa các pha bị đứt mạch, cần thay mô-tơ nâng hạ.

Khi nào phải thay bộ điều khiển nâng hạ?

Nếu dây dẫn, đầu nối và điện trở giữa các pha mô-tơ đều bình thường nhưng lỗi vẫn xuất hiện, cần thay bộ điều khiển nâng hạ.

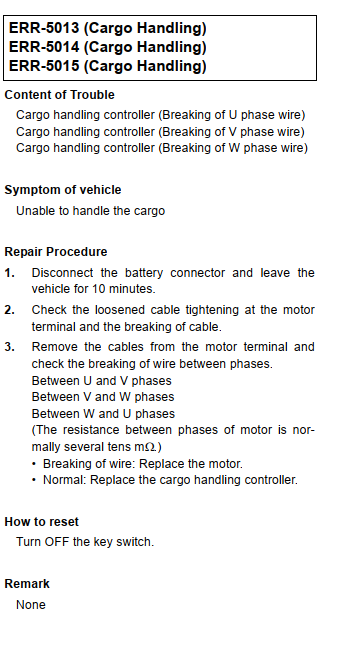

Tài liệu hãng Komatsu sửa lỗi ERR-5013, ERR-5014 và ERR-5015

Kết luận

Các mã ERR-5013, ERR-5014 và ERR-5015 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 đều liên quan đến đường dây ba pha của mô-tơ nâng hạ.

Quy trình xử lý đúng là ngắt bình điện, chờ 10 phút, kiểm tra độ chặt của cáp mô-tơ, kiểm tra dây bị đứt và đo điện trở giữa các cặp pha U–V, V–W, W–U. Nếu cuộn dây bị đứt thì thay mô-tơ; nếu các giá trị đều bình thường nhưng mã lỗi vẫn còn thì thay bộ điều khiển nâng hạ.

Việc chẩn đoán theo đúng thứ tự sẽ giúp hạn chế thay nhầm phụ tùng và nhanh chóng khôi phục khả năng nâng hạ của xe.
