Cách sửa lỗi ALA-5021 xe nâng điện Komatsu FB10-12 đến FB20-12

Lỗi ALA-5021 (Cargo Handling) xuất hiện khi bộ điều khiển hệ thống nâng hạ của xe nâng điện Komatsu bị tăng nhiệt độ quá mức. Khi cảnh báo này xuất hiện, xe có thể không thực hiện được các thao tác nâng, hạ hoặc xử lý hàng hóa.

Bài viết dưới đây hướng dẫn nguyên nhân, dấu hiệu nhận biết, thông số kiểm tra và cách khắc phục lỗi ALA-5021 theo tài liệu kỹ thuật, áp dụng cho các model:

• Xe nâng điện 1 tấn Komatsu FB10-12
• Xe nâng điện 1.3 tấn Komatsu FB13-12
• Xe nâng điện 1.4 tấn Komatsu FB14-12
• Xe nâng điện 1.5 tấn Komatsu FB15-12
• Xe nâng điện 1.8 tấn Komatsu FB18-12
• Xe nâng điện 2 tấn Komatsu FB20-12

Lỗi ALA-5021 xe nâng Komatsu là gì?

Theo tài liệu kỹ thuật, nội dung của lỗi ALA-5021 là:

Cargo Handling Controller – Temperature Rise

Có thể hiểu là: Nhiệt độ bộ điều khiển nâng hạ tăng quá cao.

Đây là cảnh báo bảo vệ bộ điều khiển điện tử của hệ thống nâng hạ. Khi nhiệt độ vượt ngưỡng cho phép, xe sẽ hạn chế hoặc ngắt hoạt động nâng hạ để tránh làm hư hỏng bộ điều khiển.

Dấu hiệu khi xe nâng Komatsu báo lỗi ALA-5021

Khi lỗi xuất hiện, xe có thể gặp các hiện tượng sau:

• Không thể nâng, hạ hoặc xử lý hàng hóa.
• Màn hình hiển thị mã cảnh báo ALA-5021.
• Cảnh báo được phát hiện khi nhiệt độ bộ điều khiển vượt quá 108°C.
• Cảnh báo được giải phóng khi nhiệt độ giảm xuống dưới 105°C.
• Chức năng ngắt dòng điện bảo vệ hoạt động khi nhiệt độ vượt quá 105°C.

Vì vậy, nếu xe vẫn di chuyển nhưng không thể vận hành hệ thống nâng hạ, người sửa chữa cần kiểm tra xem màn hình có hiển thị mã ALA-5021 hay không.

Nguyên nhân xe nâng điện Komatsu báo lỗi ALA-5021

Dựa trên nội dung tài liệu, lỗi có thể xuất hiện trong những trường hợp sau:

Xe nâng hoặc vận hành tải nặng liên tục

Xe phải nâng hàng nặng hoặc thực hiện thao tác nâng hạ liên tục trong thời gian dài có thể làm nhiệt độ của bộ điều khiển tăng cao.

Khi nhiệt độ vượt ngưỡng bảo vệ, hệ thống sẽ phát cảnh báo ALA-5021 và ngừng chức năng nâng hạ.

Bộ điều khiển không được làm mát đầy đủ

Quạt làm mát hoạt động không bình thường có thể khiến nhiệt sinh ra tại bộ điều khiển không được thoát ra ngoài.

Tài liệu kỹ thuật yêu cầu kiểm tra tình trạng làm mát không đủ do quạt bị trục trặc.

Cảm biến nhiệt độ hoặc mạch cảm biến bất thường

Nếu tín hiệu điện trở hoặc điện áp của cảm biến nhiệt độ không phù hợp với nhiệt độ thực tế, bộ điều khiển có thể xác định sai rằng nhiệt độ đang quá cao.

Xe đang di chuyển bình thường nhưng cảnh báo vẫn xuất hiện

Nếu xe không nâng tải nặng, không vận hành hệ thống nâng hạ liên tục nhưng ALA-5021 vẫn xuất hiện trong thời gian ngắn, tài liệu yêu cầu kiểm tra thêm mã ERR-5021.

Cách sửa lỗi ALA-5021 xe nâng điện Komatsu

Bước 1: Dừng hoạt động nâng hạ

Khi màn hình hiển thị ALA-5021, người vận hành cần:

1. Hạ hàng hóa xuống vị trí an toàn nếu điều kiện cho phép.
2. Đỗ xe trên mặt phẳng ổn định.
3. Kéo phanh tay.
4. Đưa cần điều khiển về vị trí trung gian.
5. Tắt hoạt động của xe và chờ bộ điều khiển nguội.

Không nên tiếp tục nâng tải hoặc vận hành xe liên tục khi cảnh báo đang xuất hiện.

Bước 2: Chờ bộ điều khiển hạ nhiệt

Nếu lỗi xuất hiện sau khi xe nâng tải nặng hoặc làm việc liên tục, hãy dừng xe và chờ bộ điều khiển nguội.

Cảnh báo ALA-5021 có thể được giải phóng khi nhiệt độ giảm xuống dưới 105°C.

Sau khi xe đã nguội:

• Bật lại chìa khóa điện.
• Quan sát màn hình.
• Thử chức năng nâng hạ khi không tải.
• Tiếp tục thử với tải nhẹ nếu xe hoạt động bình thường.

Nếu lỗi biến mất nhưng thường xuyên quay lại, cần kiểm tra hệ thống làm mát thay vì chỉ tiếp tục chờ xe nguội.

Bước 3: Kiểm tra quạt làm mát

Kiểm tra quạt và khả năng làm mát bộ điều khiển:

• Quạt có quay khi hệ thống hoạt động hay không.
• Quạt có quay yếu, phát ra tiếng động lạ hoặc bị kẹt không.
• Cánh quạt có bám nhiều bụi bẩn không.
• Đường thông gió có bị che kín hoặc tắc nghẽn không.
• Giắc cắm và dây điện của quạt có bị lỏng, đứt hoặc oxy hóa không.
• Nguồn điện cấp cho quạt có bình thường không.

Nếu quạt bị hỏng hoặc hoạt động yếu, cần sửa chữa hay thay thế đúng loại trước khi đưa xe trở lại làm việc.

Bước 4: Kiểm tra cảm biến nhiệt độ

Kỹ thuật viên có thể đo điện trở hoặc điện áp của cảm biến nhiệt độ rồi so sánh với bảng thông số trong tài liệu.

Sai số cho phép của các giá trị trên là ±10%.

Điện trở của cảm biến sẽ giảm khi nhiệt độ tăng. Nếu kết quả đo sai lệch đáng kể so với bảng thông số, cần kiểm tra:

• Cảm biến nhiệt độ.
• Giắc cắm cảm biến.
• Dây dẫn từ cảm biến đến bộ điều khiển.
• Hiện tượng chạm chập hoặc đứt mạch.
• Nguồn điện và tín hiệu tại mạch cảm biến.

Việc đo kiểm phải được thực hiện bởi kỹ thuật viên có chuyên môn và sử dụng thiết bị đo phù hợp.

Bước 5: Kiểm tra mã ERR-5021

Nếu xe chỉ đang di chuyển bình thường, không vận hành nâng hạ liên tục mà cảnh báo ALA-5021 vẫn xuất hiện trong thời gian ngắn, hãy kiểm tra xem hệ thống có lưu hoặc hiển thị mã ERR-5021 hay không.

Không nên kết luận bộ điều khiển bị hỏng chỉ dựa vào mã ALA-5021. Cần kiểm tra đồng thời điều kiện làm việc, nhiệt độ thực tế, quạt làm mát và tín hiệu cảm biến.

Cách xóa cảnh báo ALA-5021

Theo tài liệu, cảnh báo được khôi phục khi nhiệt độ giảm xuống dưới 105°C.

Quy trình thực hiện:

1. Dừng xe và ngừng vận hành hệ thống nâng hạ.
2. Chờ bộ điều khiển nguội xuống dưới 105°C.
3. Kiểm tra và xử lý nguyên nhân gây quá nhiệt.
4. Bật lại chìa khóa điện.
5. Kiểm tra màn hình và thử hoạt động nâng hạ.

Nếu nhiệt độ đã giảm nhưng mã cảnh báo vẫn còn, cần kiểm tra cảm biến nhiệt độ, dây điện, quạt làm mát và mã ERR-5021 liên quan.

Những lưu ý quan trọng khi xử lý lỗi

• Không phun nước trực tiếp vào bộ điều khiển để làm nguội.
• Không tiếp tục nâng hàng khi hệ thống đã ngắt chức năng bảo vệ.
• Không tự ý đấu tắt cảm biến nhiệt độ.
• Không thay bộ điều khiển khi chưa kiểm tra quạt, dây điện và cảm biến.
• Cần tìm nguyên nhân nếu cảnh báo thường xuyên tái diễn.
• Trước khi kiểm tra điện, phải đỗ xe an toàn và ngắt nguồn theo đúng quy trình sửa chữa.

Cách hạn chế lỗi ALA-5021 tái diễn

Để giảm nguy cơ bộ điều khiển nâng hạ bị quá nhiệt, nên:

• Không nâng hàng vượt tải trọng cho phép của xe.
• Hạn chế thao tác nâng hạ liên tục trong thời gian quá dài.
• Vệ sinh quạt và đường thông gió định kỳ.
• Kiểm tra hoạt động của quạt trong các đợt bảo dưỡng.
• Giữ khu vực lắp bộ điều khiển sạch sẽ và thông thoáng.
• Kiểm tra sớm khi quạt quay yếu hoặc phát ra tiếng động bất thường.
• Kiểm tra cảm biến nếu cảnh báo xuất hiện khi xe chưa làm việc nặng.

Câu hỏi thường gặp về lỗi ALA-5021

Lỗi ALA-5021 có làm xe không nâng được hàng không?

Có. Khi nhiệt độ bộ điều khiển nâng hạ vượt ngưỡng bảo vệ, chức năng xử lý hàng hóa có thể bị ngắt, khiến xe không thể nâng hoặc hạ hàng.

Khi nào cảnh báo ALA-5021 tự hết?

Cảnh báo được giải phóng khi nhiệt độ của bộ điều khiển giảm xuống dưới 105°C.

Có thể tiếp tục sử dụng xe khi đang báo ALA-5021 không?

Không nên tiếp tục vận hành nâng hạ. Cần dừng xe, chờ bộ điều khiển nguội và kiểm tra nguyên nhân gây quá nhiệt.

Xe không nâng hàng nhưng vẫn di chuyển được là do đâu?

ALA-5021 liên quan đến bộ điều khiển hệ thống nâng hạ. Khi chức năng bảo vệ hoạt động, hệ thống nâng hạ có thể bị ngắt trong khi một số chức năng khác của xe vẫn còn hoạt động.

Vì sao lỗi hết sau khi chờ xe nguội nhưng lại xuất hiện trở lại?

Trường hợp này thường cho thấy bộ điều khiển tiếp tục bị tăng nhiệt trong quá trình làm việc. Cần kiểm tra tải vận hành, tần suất nâng hạ, quạt làm mát và tín hiệu cảm biến nhiệt độ.

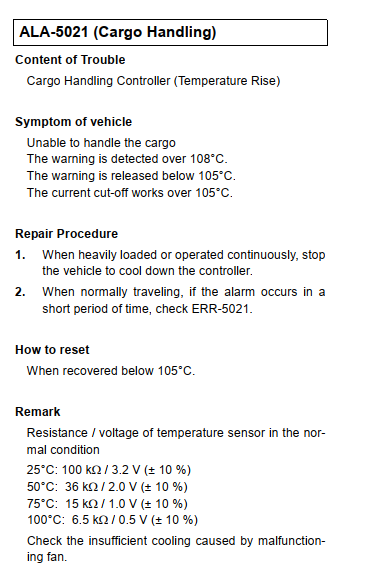

Tài liệu kỹ thuật Komatsu sửa lỗi ALA-5021

Kết luận

ALA-5021 là cảnh báo nhiệt độ bộ điều khiển nâng hạ tăng quá cao trên các xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12.

Khi gặp lỗi, cần dừng thao tác nâng hạ, chờ bộ điều khiển giảm xuống dưới 105°C, sau đó kiểm tra quạt làm mát, đường thông gió, cảm biến nhiệt độ và hệ thống dây điện. Nếu cảnh báo xuất hiện trong lúc xe di chuyển bình thường, cần kiểm tra thêm mã ERR-5021 để chẩn đoán chính xác.
