Cách sửa lỗi ERR-5021 xe nâng điện Komatsu dòng FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12.

Lỗi ERR-5021 xe nâng điện Komatsu là gì?

ERR-5021 là mã lỗi thuộc hệ thống điều khiển nâng hạ hàng hóa – Cargo Handling. Theo tài liệu kỹ thuật của Komatsu, mã lỗi này xuất hiện khi bộ điều khiển nâng hạ phát hiện nhiệt độ bất thường:

ERR-5021: Cargo Handling Controller – Abnormal Temperature
Bộ điều khiển nâng hạ có nhiệt độ bất thường.

Lỗi ERR-5021 có thể áp dụng cho các dòng xe nâng điện Komatsu:

Xe nâng điện 1 tấn Komatsu FB10-12
Xe nâng điện 1,3 tấn Komatsu FB13-12
Xe nâng điện 1,4 tấn Komatsu FB14-12
Xe nâng điện 1,5 tấn Komatsu FB15-12
Xe nâng điện 1,8 tấn Komatsu FB18-12
Xe nâng điện 2 tấn Komatsu FB20-12

Khi lỗi xuất hiện, người vận hành cần dừng xe và kiểm tra hệ thống làm mát, cảm biến nhiệt độ, dây điện, quạt làm mát và bộ điều khiển nâng hạ trước khi tiếp tục sử dụng xe.

Dấu hiệu khi xe nâng Komatsu báo lỗi ERR-5021

Theo tài liệu sửa chữa của Komatsu, xe có các biểu hiện sau:

Xe không thể thực hiện thao tác nâng hạ hàng hóa.
Mã ERR-5021 được phát hiện khi nhiệt độ bộ điều khiển vượt quá 130°C.
Lỗi được giải phóng khi nhiệt độ giảm xuống dưới 130°C.

Việc hệ thống khóa chức năng nâng hạ khi nhiệt độ quá cao nhằm hạn chế hư hỏng bộ điều khiển và các linh kiện công suất bên trong.

Nguyên nhân xe nâng điện Komatsu báo lỗi ERR-5021

Dựa theo trình tự kiểm tra trong tài liệu, lỗi ERR-5021 có thể liên quan đến những bộ phận sau:

Bộ điều khiển nâng hạ bị quá nhiệt.
Khả năng làm mát không đủ hoặc hệ thống làm mát gặp trục trặc.
Bộ điều khiển nâng hạ lắp đặt không chắc chắn hoặc bị lỏng.
Giắc cắm hoặc dây điện của cảm biến nhiệt độ bị lỏng, đứt hay tiếp xúc không tốt.
Cảm biến nhiệt độ tích hợp trong mô-đun công suất hoạt động không đúng.
Quạt làm mát không hoạt động hoặc hoạt động yếu.
Dây điện từ bộ điều khiển di chuyển bên phải đến quạt làm mát bị hỏng.
Bộ điều khiển nâng hạ bị lỗi.

Cách xóa lỗi ERR-5021 trên xe nâng điện Komatsu

Phương pháp đặt lại lỗi được tài liệu Komatsu hướng dẫn như sau:

Dừng hoạt động của xe.
Chờ nhiệt độ bộ điều khiển giảm xuống dưới 130°C.
Tắt chìa khóa điện.
Kiểm tra và sửa chữa nguyên nhân khiến bộ điều khiển bị quá nhiệt.
Bật lại chìa khóa và kiểm tra mã lỗi.

Không nên chỉ tắt rồi bật chìa khóa liên tục khi chưa xử lý nguyên nhân gây nóng. Nếu khả năng làm mát không đủ, lỗi ERR-5021 có thể nhanh chóng xuất hiện trở lại.

Quy trình kiểm tra và sửa lỗi ERR-5021 Komatsu

Bước 1: Dừng xe và làm nguội bộ điều khiển

Khi màn hình hiển thị ERR-5021, cần dừng xe tại khu vực an toàn và ngừng thao tác nâng hạ.

Chờ bộ điều khiển nâng hạ nguội xuống dưới 130°C. Trong thời gian này, không cố vận hành hệ thống nâng vì bộ điều khiển đang ở trạng thái bảo vệ nhiệt độ cao.

Đồng thời kiểm tra nguyên nhân khiến khả năng làm mát không đủ, chẳng hạn quạt làm mát không chạy hoặc hệ thống làm mát gặp trục trặc.

Bước 2: Kiểm tra vị trí lắp bộ điều khiển nâng hạ

Kiểm tra vị trí và các điểm bắt giữ của bộ điều khiển nâng hạ:

Bộ điều khiển có bị lỏng hay không.
Bu lông và vị trí lắp có chắc chắn không.
Bộ điều khiển có được lắp đúng vị trí không.

Nếu phát hiện lỏng, cần lắp và siết lại đúng kỹ thuật.

Bước 3: Kiểm tra dây cảm biến nhiệt độ

Kiểm tra dây điện nối giữa cảm biến nhiệt độ của mô-đun công suất và các chân số 10, 11 của giắc CN2G trên bo mạch CPU.

Cần kiểm tra:

Giắc CN2G có bị lỏng hay không.
Chân giắc có bị cong, cháy hoặc tiếp xúc kém không.
Dây điện có bị đứt, chập hoặc hư hỏng không.

Nếu dây điện hoặc giắc cắm không đạt yêu cầu, tiến hành sửa chữa hoặc thay thế.

Bước 4: Đo cảm biến nhiệt độ của mô-đun công suất

Ngắt giắc dây điện và đo điện trở hoặc điện áp của cảm biến nhiệt độ.

Giá trị tiêu chuẩn được tài liệu Komatsu cung cấp như sau:

Nhiệt độ cảm biến	Điện trở tiêu chuẩn	Điện áp tiêu chuẩn
25°C	100 kΩ	3,2 V ±10%
50°C	36 kΩ	2,0 V ±10%
75°C	15 kΩ	1,0 V ±10%
100°C	6,5 kΩ	0,5 V ±10%

So sánh kết quả đo với nhiệt độ thực tế của cảm biến. Nếu điện trở hoặc điện áp nằm ngoài giá trị tiêu chuẩn, tài liệu yêu cầu thay mô-đun công suất.

Bước 5: Kiểm tra dây điện của quạt làm mát

Đo điện trở dây điện giữa:

Chân số 3, dây màu đen, của giắc CN2-D1 trên bộ điều khiển di chuyển bên phải – Travel (R) Controller.
Chân số 2, dây màu đen, của giắc nối quạt làm mát.

Giá trị tiêu chuẩn:

Điện trở: 0 Ω

Kết quả xử lý:

OK: Điện trở đạt 0 Ω, tiếp tục kiểm tra quạt làm mát.
NG: Điện trở không đạt yêu cầu, sửa chữa hoặc thay dây điện.

Khi kiểm tra giắc CN2-D1, cần xác định chân theo hướng nhìn từ phía tiếp xúc của giắc như sơ đồ trong tài liệu kỹ thuật.

Bước 6: Kiểm tra quạt làm mát

Kiểm tra tình trạng hoạt động của quạt làm mát:

Quạt có quay khi hệ thống hoạt động hay không.
Giắc nguồn quạt có bị lỏng không.
Dây điện cấp cho quạt có bị hỏng không.
Quạt có bị kẹt hoặc hoạt động bất thường không.

Nếu quạt bị hỏng, tiến hành sửa chữa hoặc thay quạt làm mát.

Quạt không hoạt động sẽ làm giảm khả năng tản nhiệt, khiến nhiệt độ bộ điều khiển tăng cao và phát sinh mã ERR-5021.

Bước 7: Kiểm tra bộ điều khiển nâng hạ

Nếu đã kiểm tra:

Vị trí lắp bộ điều khiển;
Dây cảm biến nhiệt độ;
Cảm biến nhiệt độ của mô-đun công suất;
Dây điện quạt làm mát;
Quạt làm mát;

nhưng tất cả đều bình thường mà xe vẫn báo ERR-5021, tài liệu Komatsu yêu cầu thay bộ điều khiển nâng hạ.

Quy trình kiểm tra nhanh lỗi ERR-5021

Thợ sửa chữa có thể kiểm tra theo thứ tự sau:

Dừng xe và chờ bộ điều khiển nguội dưới 130°C.
Tắt chìa khóa điện.
Kiểm tra tình trạng lắp đặt bộ điều khiển nâng hạ.
Kiểm tra dây cảm biến đến chân 10 và 11 của giắc CN2G.
Đo điện trở hoặc điện áp cảm biến nhiệt độ.
Kiểm tra dây mát từ chân 3 giắc CN2-D1 đến chân 2 của quạt.
Kiểm tra hoạt động của quạt làm mát.
Sửa hoặc thay dây điện nếu không đạt.
Thay mô-đun công suất nếu cảm biến nhiệt độ không đạt tiêu chuẩn.
Thay bộ điều khiển nâng hạ nếu các bước kiểm tra trên đều bình thường.

Lưu ý an toàn khi sửa lỗi ERR-5021

Xe nâng điện sử dụng nguồn điện áp và dòng điện lớn. Trước khi tháo giắc, đo dây điện hoặc kiểm tra bộ điều khiển, cần:

Đỗ xe trên nền bằng phẳng và hạ càng xuống sát mặt đất.
Kéo phanh tay và tắt chìa khóa.
Ngắt nguồn ắc quy theo đúng quy trình kỹ thuật.
Chờ bộ điều khiển nguội trước khi chạm hoặc tháo kiểm tra.
Không đo tùy tiện tại mô-đun công suất khi chưa xác định đúng chân giắc.
Sử dụng đồng hồ đo phù hợp và dụng cụ cách điện.
Không thay bộ điều khiển khi chưa kiểm tra quạt, dây điện và cảm biến nhiệt độ.

Việc kiểm tra mô-đun công suất và bộ điều khiển nên được thực hiện bởi kỹ thuật viên có chuyên môn về xe nâng điện Komatsu.

Câu hỏi thường gặp về lỗi ERR-5021 Komatsu

Lỗi ERR-5021 có làm xe mất chức năng nâng hạ không?

Có. Theo tài liệu Komatsu, khi lỗi xuất hiện, xe không thể thực hiện thao tác nâng hạ hàng hóa.

ERR-5021 xuất hiện ở nhiệt độ bao nhiêu?

Mã lỗi được phát hiện khi nhiệt độ bộ điều khiển vượt quá 130°C.

Khi nào lỗi ERR-5021 được giải phóng?

Lỗi được giải phóng khi nhiệt độ giảm xuống dưới 130°C. Sau đó, tắt chìa khóa điện để đặt lại hệ thống.

Tắt chìa khóa có xóa được lỗi hoàn toàn không?

Tắt chìa khóa chỉ là một phần của quy trình đặt lại. Trước tiên phải đưa nhiệt độ xuống dưới 130°C và xử lý nguyên nhân làm bộ điều khiển quá nóng. Nếu không, lỗi có thể xuất hiện trở lại.

Cảm biến nhiệt độ không đạt tiêu chuẩn thì thay bộ phận nào?

Theo tài liệu, nếu điện trở hoặc điện áp cảm biến nhiệt độ bất thường thì cần thay mô-đun công suất.

Khi nào cần thay bộ điều khiển nâng hạ?

Nếu vị trí lắp, dây điện, cảm biến nhiệt độ, đường dây quạt và quạt làm mát đều bình thường nhưng ERR-5021 vẫn xuất hiện, cần thay bộ điều khiển nâng hạ.

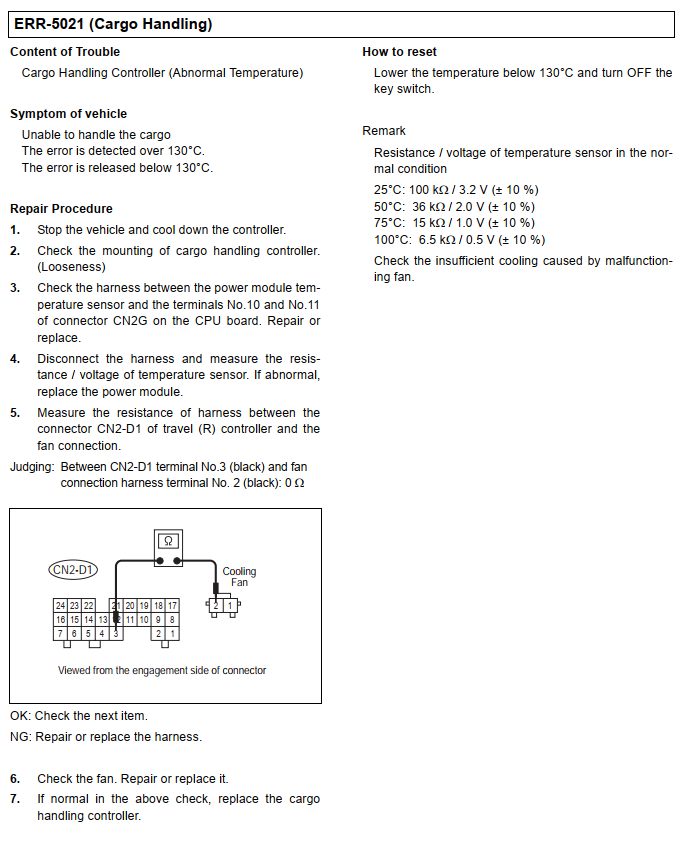

Tài liệu hãng Komatsu sửa lỗi ERR-5021
