Hướng dẫn kiểm tra và sửa lỗi ERR-5030 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 theo tài liệu kỹ thuật.

Lỗi ERR-5030 xe nâng điện Komatsu là gì?

ERR-5030 là mã lỗi thuộc hệ thống nâng hạ, còn được tài liệu kỹ thuật ghi là ERR-5030 (Cargo Handling).

Mã lỗi xuất hiện khi bộ điều khiển nâng hạ phát hiện hiện tượng ngắn mạch giữa các pha của động cơ bơm thủy lực, hay còn gọi là chập tải.

Lỗi có thể xảy ra trên các mẫu xe:

Xe nâng điện 1 tấn Komatsu FB10-12
Xe nâng điện 1.3 tấn Komatsu FB13-12
Xe nâng điện 1.4 tấn Komatsu FB14-12
Xe nâng điện 1.5 tấn Komatsu FB15-12
Xe nâng điện 1.8 tấn Komatsu FB18-12
Xe nâng điện 2 tấn Komatsu FB20-12

Nội dung lỗi ERR-5030

Theo tài liệu sửa chữa của Komatsu:

Short circuit between phases of pump motor – The load is shorted.

Có thể hiểu là:

Xảy ra ngắn mạch giữa các pha của động cơ bơm thủy lực hoặc tải của bộ điều khiển nâng hạ đang bị chập.

Khi phát hiện dòng điện bất thường trong mạch động cơ bơm, bộ điều khiển sẽ ngắt chức năng nâng hạ nhằm bảo vệ động cơ, dây dẫn và mạch công suất.

Triệu chứng khi xe báo lỗi ERR-5030

Triệu chứng chính được tài liệu ghi nhận là:

Xe không thể thực hiện chức năng nâng hạ hàng hóa.
Màn hình hiển thị mã ERR-5030.
Động cơ bơm thủy lực không hoạt động.
Xe có thể vẫn bật nguồn nhưng các thao tác nâng, hạ hoặc nghiêng khung không thực hiện được.

Khi gặp tình trạng này, người vận hành không nên tiếp tục thao tác nâng hạ nhiều lần vì có thể làm hư hỏng thêm bộ điều khiển.

Nguyên nhân gây lỗi ERR-5030

Dựa theo nội dung tài liệu, lỗi ERR-5030 có thể liên quan đến các nguyên nhân sau:

Các pha U, V và W của động cơ bơm thủy lực bị ngắn mạch.
Dây điện động cơ bị bong hoặc hỏng lớp cách điện.
Dị vật, bụi kim loại hoặc vật dẫn điện lọt vào khu vực đầu nối.
Đầu cáp chạm vào bộ điều khiển hoặc chi tiết kim loại xung quanh.
Đấu sai cực dương và cực âm khi thử cấp nguồn.
Động cơ nâng hạ bị chập bên trong.
Bộ điều khiển nâng hạ bị hư hỏng.

Quy trình kiểm tra và sửa lỗi ERR-5030

Bước 1: Ngắt giắc nối bình điện

Tắt khóa điện, rút giắc kết nối bình ắc quy và để xe nghỉ tối thiểu 10 phút trước khi kiểm tra.

Khoảng thời gian này giúp điện tích còn lại trong bộ điều khiển được giải phóng, hạn chế nguy cơ điện giật hoặc làm chập mạch khi tháo dây.

Bước 2: Kiểm tra khu vực đầu ra U, V và W

Kiểm tra trực quan các đầu cực U, V và W trên bộ điều khiển nâng hạ.

Cần xác định xem khu vực này có:

Mạt kim loại hoặc dị vật dẫn điện;
Bụi bẩn, độ ẩm hoặc dấu hiệu oxy hóa;
Đầu cos lỏng;
Dây điện bị cháy, nóng hoặc đổi màu;
Vật lạ tạo cầu nối giữa các đầu cực.

Nếu phát hiện dị vật, cần vệ sinh sạch sẽ và kiểm tra lại tình trạng cách điện của các đầu nối.

Bước 3: Kiểm tra hiện tượng chập giữa các dây động cơ

Kiểm tra các dây pha nối từ bộ điều khiển đến động cơ bơm thủy lực.

Đặc biệt chú ý:

Lớp vỏ dây bị nứt hoặc bong tróc;
Dây bị kẹp vào khung xe;
Dây bị cọ xát làm lộ lõi đồng;
Dị vật lọt vào đầu giắc;
Hai dây pha tiếp xúc trực tiếp với nhau.

Nếu dây dẫn bị hỏng lớp cách điện, cần sửa chữa hoặc thay dây đúng quy cách trước khi vận hành lại xe.

Bước 4: Tách cáp động cơ khỏi bộ điều khiển nâng hạ

Tháo cáp động cơ bơm thủy lực ra khỏi bộ điều khiển nâng hạ, sau đó cách điện riêng từng đầu dây.

Các đầu dây sau khi tháo phải được bọc chắc chắn để bảo đảm:

Không chạm vào bộ điều khiển khác;
Không tiếp xúc với khung xe;
Cực dương không chạm cực âm;
Các đầu dây không chạm lẫn nhau.

Đây là bước chuẩn bị để phân biệt lỗi nằm ở động cơ bơm hay bộ điều khiển nâng hạ.

Bước 5: Khôi phục dây điện của bộ điều khiển van điện từ tỷ lệ

Theo tài liệu Komatsu, trước khi cấp nguồn thử nghiệm cần đưa dây điện của bộ điều khiển van điện từ tỷ lệ về đúng trạng thái kết nối ban đầu.

Kiểm tra chắc chắn rằng các giắc đã được lắp đúng vị trí và không có đầu dây nào bị lỏng.

Bước 6: Kết nối bình điện và kiểm tra mã lỗi

Sau khi hoàn tất các bước chuẩn bị:

Kết nối lại giắc bình ắc quy.
Ngồi đúng vị trí trên ghế lái.
Bật khóa điện.
Xác nhận mã ERR-5030 còn xuất hiện hay không.

Kết quả được xác định như sau:

Nếu mã ERR-5030 biến mất: Theo tài liệu, cần thay thế động cơ nâng hạ, tức động cơ bơm thủy lực.
Nếu mã ERR-5030 không biến mất: Theo tài liệu, cần thay thế bộ điều khiển nâng hạ.

Việc thay động cơ hoặc bộ điều khiển chỉ nên thực hiện sau khi đã kiểm tra kỹ dây điện, đầu giắc và khả năng chạm chập bên ngoài.

Cách xóa lỗi ERR-5030

Sau khi đã sửa chữa đúng nguyên nhân, thực hiện:

Kiểm tra và kết nối lại toàn bộ dây điện.
Kết nối giắc bình ắc quy.
Ngồi trên ghế lái.
Bật khóa điện.

Theo tài liệu, lỗi được thiết lập lại bằng cách bật khóa điện. Nếu lỗi vẫn xuất hiện, nghĩa là tình trạng ngắn mạch hoặc hư hỏng trong hệ thống chưa được xử lý hoàn toàn.

Lưu ý kỹ thuật quan trọng

Tài liệu Komatsu lưu ý rằng giữa các pha của động cơ có lắp điện trở với trị số khoảng vài chục MΩ. Vì vậy, không thể kết luận chính xác tình trạng động cơ chỉ bằng phép đo thông thường với thiết bị kiểm tra đơn giản.

Ngoài ra:

Phải rút giắc bình điện và chờ đủ 10 phút trước khi tháo cáp.
Không để các đầu cáp chạm nhau hoặc chạm vào khung xe.
Không tự ý cấp điện trực tiếp vào động cơ khi chưa xác định đúng cực tính và phương pháp kiểm tra.
Không thay bộ điều khiển ngay khi chưa loại trừ lỗi dây dẫn hoặc động cơ.
Hệ thống điện công suất của xe nâng có dòng điện lớn, có thể gây bỏng điện, cháy dây hoặc hỏng linh kiện nếu thao tác sai.

Nếu không có kiến thức và thiết bị chuyên dụng, người sử dụng nên liên hệ kỹ thuật viên sửa chữa xe nâng điện để kiểm tra.

Câu hỏi thường gặp về lỗi ERR-5030

Lỗi ERR-5030 có khiến xe mất chức năng nâng hạ không?

Có. Triệu chứng chính của lỗi là xe không thể thực hiện thao tác nâng hạ hàng hóa do bộ điều khiển đã ngắt hoạt động của động cơ bơm thủy lực.

Lỗi ERR-5030 có phải luôn do hỏng động cơ không?

Không. Lỗi còn có thể xuất phát từ dây pha bị chập, lớp cách điện bị hỏng, dị vật tại đầu cực U–V–W hoặc bộ điều khiển nâng hạ bị lỗi.

Có thể chỉ tắt khóa rồi bật lại để tiếp tục sử dụng không?

Bật lại khóa điện là thao tác thiết lập lại mã lỗi, nhưng không thay thế cho việc sửa chữa. Nếu hiện tượng ngắn mạch vẫn tồn tại, ERR-5030 sẽ tiếp tục xuất hiện.

Khi nào cần thay động cơ bơm thủy lực?

Theo quy trình trong tài liệu, sau khi tháo cáp động cơ khỏi bộ điều khiển, cách điện an toàn các đầu dây và bật nguồn kiểm tra, nếu mã ERR-5030 biến mất thì cần thay động cơ nâng hạ.

Khi nào cần thay bộ điều khiển nâng hạ?

Nếu đã tách cáp động cơ đúng quy trình nhưng mã ERR-5030 vẫn không biến mất, tài liệu chỉ dẫn thay bộ điều khiển nâng hạ.

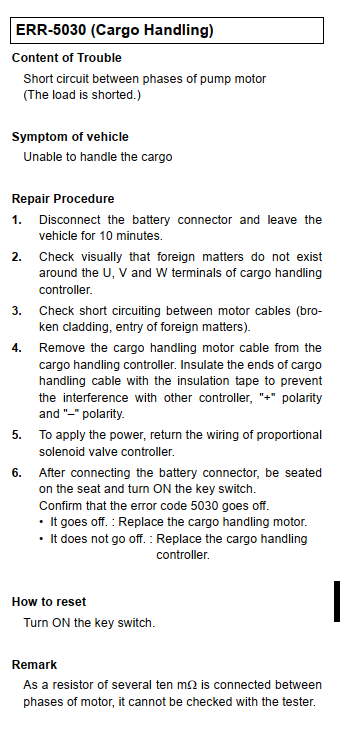

Tài liệu hãng Komatsu sửa lỗi ERR-5030

Kết luận

Lỗi ERR-5030 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 là cảnh báo ngắn mạch giữa các pha của động cơ bơm thủy lực. Khi xảy ra lỗi, xe sẽ không thể nâng hạ hàng hóa.

Quá trình sửa chữa cần lần lượt kiểm tra đầu cực U–V–W, dây động cơ, lớp cách điện và dị vật gây chập. Sau đó mới thực hiện phép kiểm tra tách động cơ để xác định chính xác cần thay động cơ bơm hay bộ điều khiển nâng hạ. Việc kiểm tra đúng trình tự sẽ tránh thay nhầm linh kiện và hạn chế phát sinh hư hỏng cho hệ thống điện của xe.
