Hướng dẫn sửa lỗi ERR-5031 trên xe nâng điện Komatsu FB10/13/14/15/18/20-12

Lỗi ERR-5031 là lỗi liên quan đến nhiệt độ bất thường của mô tơ bơm trên xe nâng điện Komatsu dòng FB-12. Khi nhiệt độ được phát hiện vượt quá 175°C, hệ thống sẽ hiển thị mã lỗi và xe không thể thực hiện chức năng nâng hạ hàng hóa.

Nội dung dưới đây hướng dẫn kiểm tra lỗi ERR-5031 theo tài liệu kỹ thuật dành cho các model:

• Xe nâng điện 1 tấn Komatsu FB10-12
• Xe nâng điện 1.3 tấn Komatsu FB13-12
• Xe nâng điện 1.4 tấn Komatsu FB14-12
• Xe nâng điện 1.5 tấn Komatsu FB15-12
• Xe nâng điện 1.8 tấn Komatsu FB18-12
• Xe nâng điện 2 tấn Komatsu FB20-12

Lỗi ERR-5031 xe nâng Komatsu là gì?

Theo tài liệu sửa chữa, mã ERR-5031 – Cargo Handling có nội dung:

Pump Motor (Abnormal Temperature) – Nhiệt độ mô tơ bơm bất thường.

Bộ điều khiển phát hiện nhiệt độ mô tơ bơm vượt quá ngưỡng 175°C. Đây là lỗi thuộc hệ thống điều khiển nâng hạ hàng hóa.

Triệu chứng khi xe nâng Komatsu báo lỗi ERR-5031

Khi mã ERR-5031 xuất hiện, xe có thể gặp các hiện tượng sau:

• Xe không thể nâng, hạ hoặc vận hành bộ công tác.
• Màn hình hiển thị mã lỗi ERR-5031.
• Lỗi được phát hiện khi nhiệt độ mô tơ bơm vượt quá 175°C.
• Mã lỗi chỉ được giải phóng khi nhiệt độ giảm xuống dưới 175°C.

Không nên tiếp tục cố gắng nâng hàng khi lỗi đang xuất hiện. Cần dừng xe và để mô tơ bơm nguội trước khi kiểm tra.

Nguyên nhân cần kiểm tra khi xuất hiện lỗi ERR-5031

Căn cứ vào quy trình sửa chữa trong tài liệu, các bộ phận cần kiểm tra gồm:

1. Nhiệt độ của mô tơ bơm.
2. Dây điện giữa bộ điều khiển nâng hạ và cảm biến nhiệt độ mô tơ bơm.
3. Giắc cắm và các chân kết nối liên quan.
4. Cảm biến nhiệt độ mô tơ bơm.
5. Bộ điều khiển nâng hạ hàng hóa.

Việc kiểm tra cần thực hiện lần lượt để xác định đúng bộ phận hư hỏng, tránh thay cảm biến hoặc bộ điều khiển khi chưa đo kiểm hệ thống dây điện.

Cách sửa lỗi ERR-5031 xe nâng điện Komatsu

Bước 1: Dừng xe và làm nguội mô tơ bơm

Dừng xe tại vị trí an toàn, hạ càng nâng xuống mặt sàn và tắt các chức năng nâng hạ. Chờ cho mô tơ bơm nguội trước khi tiến hành kiểm tra.

Không đo hoặc tháo giắc điện ngay khi mô tơ đang quá nóng.

Bước 2: Kiểm tra dây điện cảm biến nhiệt độ mô tơ bơm

Đo điện trở của dây điện giữa bộ điều khiển nâng hạ và cảm biến nhiệt độ mô tơ bơm.

Các vị trí cần đo:

• Giữa chân số 20 của giắc CN1-P, dây màu vàng/xanh lá, và chân số 1 của cảm biến nhiệt độ mô tơ bơm, dây màu vàng/xanh lá.
• Giữa chân số 29 của giắc CN1-P, dây màu vàng/đen, và chân số 2 của cảm biến nhiệt độ mô tơ bơm, dây màu vàng/đen.

Giá trị đánh giá theo tài liệu:

• Tiêu chuẩn: 0 Ω.
• Nếu đạt: Chuyển sang kiểm tra cảm biến nhiệt độ mô tơ bơm.
• Nếu không đạt: Sửa chữa hoặc thay thế dây điện.

Khi đo, cần quan sát giắc CN1-P từ phía tiếp xúc của giắc để xác định đúng chân số 20 và chân số 29.

Bước 3: Kiểm tra cảm biến nhiệt độ mô tơ bơm

Tiến hành đo điện trở hoặc điện áp của cảm biến nhiệt độ mô tơ bơm.

Có thể kiểm tra tại chân số 20 và chân số 29 trên giắc CN1-P của bộ điều khiển.

Thông số tham khảo của cảm biến theo tài liệu:

Sai số cho phép của các giá trị trên là ±10%.

Khi nhiệt độ tăng lên, điện trở và điện áp tín hiệu của cảm biến sẽ giảm xuống. Nếu kết quả đo khác đáng kể so với bảng tiêu chuẩn tại nhiệt độ tương ứng, cần kiểm tra lại cảm biến, đầu giắc và dây dẫn.

Bước 4: Kiểm tra bộ điều khiển nâng hạ

Nếu dây điện và cảm biến nhiệt độ mô tơ bơm đều bình thường nhưng lỗi ERR-5031 vẫn xuất hiện, tài liệu hướng dẫn thay thế bộ điều khiển nâng hạ hàng hóa.

Chỉ nên thực hiện bước này sau khi đã xác nhận:

• Dây từ cảm biến đến giắc CN1-P thông mạch tốt.
• Điện trở đường dây đạt 0 Ω theo tiêu chuẩn kiểm tra.
• Cảm biến có điện trở hoặc điện áp phù hợp với nhiệt độ thực tế.
• Giắc cắm không bị lỏng hoặc tiếp xúc không ổn định.

Cách xóa lỗi ERR-5031

Theo tài liệu kỹ thuật, cách giải phóng lỗi ERR-5031 như sau:

1. Dừng vận hành hệ thống nâng hạ.
2. Làm nguội mô tơ bơm xuống dưới 175°C.
3. Tắt khóa điện về vị trí OFF.
4. Bật lại khóa điện và kiểm tra màn hình.

Nếu mã lỗi không còn xuất hiện, cần vận hành thử chức năng nâng hạ và tiếp tục theo dõi nhiệt độ mô tơ bơm.

Nếu vừa bật lại xe mà lỗi ERR-5031 xuất hiện ngay khi mô tơ còn nguội, cần ưu tiên đo dây điện và tín hiệu cảm biến theo quy trình trên.

Bảng tóm tắt quy trình sửa lỗi ERR-5031

Lưu ý an toàn khi sửa lỗi ERR-5031

Xe nâng điện sử dụng nguồn điện công suất lớn. Trước khi tháo giắc hoặc sửa chữa dây điện, kỹ thuật viên cần:

• Đỗ xe trên nền phẳng và hạ càng nâng xuống thấp.
• Kéo phanh tay và tắt khóa điện.
• Chờ mô tơ bơm nguội hoàn toàn.
• Ngắt nguồn điện theo đúng quy trình an toàn của xe.
• Không đo điện trở khi mạch vẫn đang có điện.
• Không đấu tắt hai dây cảm biến để thử xe.
• Không thay bộ điều khiển trước khi kiểm tra dây và cảm biến.

Nếu không có đồng hồ đo hoặc không xác định được chính xác chân giắc CN1-P, nên liên hệ đơn vị sửa chữa xe nâng điện có chuyên môn.

Câu hỏi thường gặp về lỗi ERR-5031

ERR-5031 có làm xe mất chức năng nâng hạ không?

Có. Theo tài liệu, triệu chứng của lỗi là xe không thể xử lý hàng hóa, tức chức năng nâng hạ có thể bị khóa để bảo vệ hệ thống.

Khi nào hệ thống phát hiện lỗi ERR-5031?

Lỗi được phát hiện khi nhiệt độ mô tơ bơm vượt quá 175°C.

Chỉ cần để mô tơ nguội là hết lỗi phải không?

Nếu lỗi xuất hiện do nhiệt độ thực tế quá cao, cần làm nguội mô tơ xuống dưới 175°C và tắt khóa điện. Tuy nhiên, nếu mã lỗi tiếp tục xuất hiện, cần kiểm tra dây điện, cảm biến nhiệt độ và bộ điều khiển.

Điện trở dây cảm biến phải bằng bao nhiêu?

Điện trở dây từ giắc CN1-P đến cảm biến nhiệt độ mô tơ bơm phải đạt 0 Ω theo tiêu chuẩn trong tài liệu.

Khi nào cần thay bộ điều khiển nâng hạ?

Chỉ thay bộ điều khiển nâng hạ khi dây điện và cảm biến nhiệt độ mô tơ bơm đã được kiểm tra, xác nhận bình thường nhưng lỗi ERR-5031 vẫn còn.

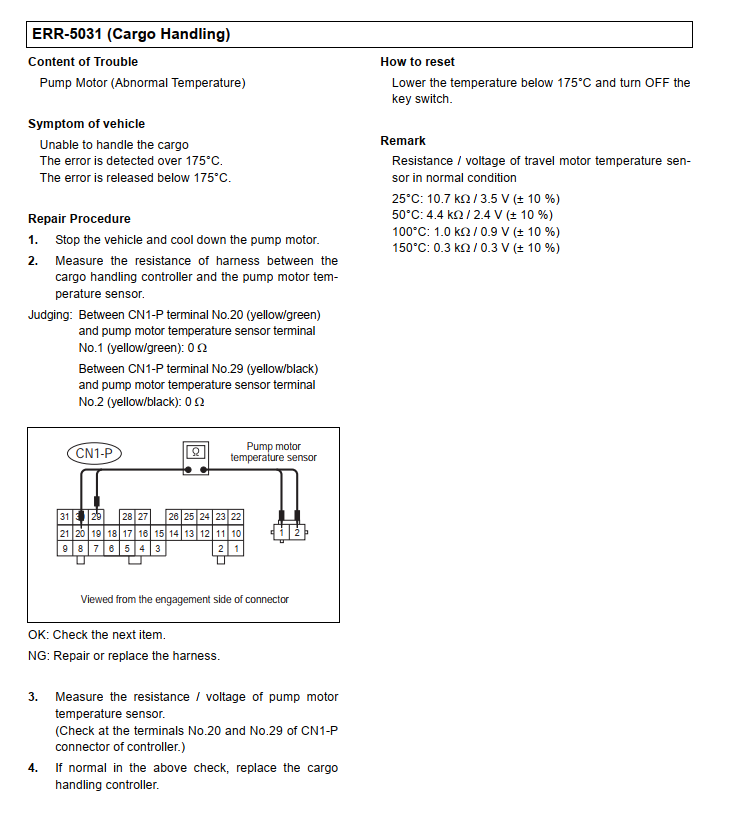

Tài liệu hãng Komatsu sửa lỗi ERR-5031

Kết luận

Lỗi ERR-5031 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 cho biết hệ thống phát hiện nhiệt độ mô tơ bơm bất thường, vượt quá 175°C.

Quy trình xử lý đúng là làm nguội mô tơ, kiểm tra dây từ chân 20 và chân 29 của giắc CN1-P đến cảm biến, đo điện trở hoặc điện áp cảm biến và cuối cùng mới xem xét thay bộ điều khiển nâng hạ. Kiểm tra theo đúng thứ tự sẽ giúp xác định chính xác hư hỏng và hạn chế phát sinh chi phí thay thế không cần thiết.
