Hướng dẫn kiểm tra, sửa lỗi ERR-5040 hệ thống nâng hạ trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12.

Lỗi ERR-5040 xe nâng điện Komatsu là gì?

ERR-5040 (Cargo Handling) là mã lỗi liên quan đến hệ thống điều khiển nâng hạ trên xe nâng điện Komatsu. Theo tài liệu kỹ thuật, lỗi xuất hiện khi tín hiệu đầu vào của bộ điều khiển van điện từ tỷ lệ nằm ngoài phạm vi bình thường.

Lỗi ERR-5040 có thể xuất hiện trên các dòng xe:

Xe nâng điện 1 tấn Komatsu FB10-12
Xe nâng điện 1,3 tấn Komatsu FB13-12
Xe nâng điện 1,4 tấn Komatsu FB14-12
Xe nâng điện 1,5 tấn Komatsu FB15-12
Xe nâng điện 1,8 tấn Komatsu FB18-12
Xe nâng điện 2 tấn Komatsu FB20-12

Nội dung báo lỗi ERR-5040

Tên lỗi theo tài liệu:

ERR-5040 – Cargo Handling

Nội dung sự cố:

Phạm vi tín hiệu đầu vào của bộ điều khiển van điện từ tỷ lệ không bình thường.

Điều này cho thấy bộ điều khiển nâng hạ không nhận được tín hiệu điện đúng phạm vi từ bộ điều khiển van tỷ lệ hoặc đường dây kết nối giữa các bộ phận đang có vấn đề.

Hiện tượng của xe khi xuất hiện ERR-5040

Theo tài liệu kỹ thuật, khi xảy ra lỗi ERR-5040, hệ thống nâng hạ có thể bị điều khiển theo mệnh lệnh 100%.

Đây là lỗi liên quan trực tiếp đến chức năng nâng hạ hàng hóa. Người vận hành nên dừng xe tại vị trí an toàn, hạ càng xuống mặt sàn và tắt khóa điện trước khi kiểm tra.

Nguyên nhân gây lỗi ERR-5040

Dựa trên quy trình kiểm tra của Komatsu, những nguyên nhân cần xem xét gồm:

Giắc cắm của bộ điều khiển van điện từ tỷ lệ bị lỏng hoặc tiếp xúc không tốt.
Dây điện giữa bộ điều khiển nâng hạ và bộ điều khiển van điện từ tỷ lệ bị đứt hoặc điện trở bất thường.
Bộ điều khiển van điện từ tỷ lệ bị hỏng.
Bộ điều khiển nâng hạ bị lỗi.

Việc kiểm tra nên được thực hiện theo đúng thứ tự để tránh thay nhầm linh kiện.

Quy trình sửa lỗi ERR-5040 xe nâng điện Komatsu

Bước 1: Kiểm tra giắc bộ điều khiển van điện từ tỷ lệ

Kiểm tra giắc kết nối của bộ điều khiển van điện từ tỷ lệ:

Giắc đã được cắm hết hành trình hay chưa.
Chốt khóa giắc có chắc chắn không.
Đầu chân giắc có bị lỏng, cong hoặc tụt vào trong không.
Vị trí tiếp xúc có dấu hiệu oxy hóa hoặc tiếp xúc kém không.

Nếu phát hiện giắc bị lỏng, hãy vệ sinh và kết nối lại chắc chắn rồi kiểm tra hoạt động của xe.

Bước 2: Đo điện trở dây điện

Tắt khóa điện và ngắt nguồn phù hợp trước khi đo. Dùng đồng hồ vạn năng ở thang đo điện trở để kiểm tra dây dẫn giữa bộ điều khiển nâng hạ và bộ điều khiển van điện từ tỷ lệ.

Mạch dây màu vàng

Đo giữa:

Chân số 30 của giắc CN1-P – dây màu vàng.
Chân số 17 của giắc CN1S – dây màu vàng.

Giá trị tiêu chuẩn: 0 Ω

Mạch dây màu xanh lá

Đo giữa:

Chân số 31 của giắc CN1-P – dây màu xanh lá.
Chân số 18 của giắc CN1S – dây màu xanh lá.

Giá trị tiêu chuẩn: 0 Ω

Lưu ý sơ đồ chân giắc trong tài liệu được nhìn từ phía tiếp xúc/lắp ghép của giắc. Cần xác định đúng chiều giắc để tránh đo nhầm chân.

Đánh giá kết quả đo

OK: Nếu cả hai mạch có giá trị đúng tiêu chuẩn, tiếp tục kiểm tra bộ điều khiển van điện từ tỷ lệ.
NG: Nếu điện trở không đạt tiêu chuẩn, sửa chữa hoặc thay thế dây điện.

Nếu đồng hồ báo hở mạch hoặc điện trở lớn bất thường, cần kiểm tra toàn bộ dây dẫn, chân giắc và điểm tiếp xúc giữa CN1-P với CN1S.

Bước 3: Kiểm tra bộ điều khiển van điện từ tỷ lệ

Nếu giắc cắm và dây điện đều bình thường nhưng lỗi ERR-5040 vẫn còn, hãy kiểm tra bộ điều khiển van điện từ tỷ lệ.

Nếu xác định bộ điều khiển hoạt động không bình thường, tiến hành:

Sửa chữa bộ điều khiển nếu đủ điều kiện kỹ thuật.
Thay thế bộ điều khiển nếu không thể sửa chữa.

Nên kiểm tra kỹ nguồn điện, giắc cắm và dây dẫn trước khi kết luận bộ điều khiển bị hỏng.

Bước 4: Kiểm tra bộ điều khiển nâng hạ

Nếu bộ điều khiển van điện từ tỷ lệ không có vấn đề nhưng mã lỗi vẫn xuất hiện, tài liệu yêu cầu thay thế bộ điều khiển nâng hạ.

Đây là bước cuối cùng của quy trình chẩn đoán. Không nên thay bộ điều khiển nâng hạ khi chưa hoàn thành các bước kiểm tra giắc, dây điện và bộ điều khiển van tỷ lệ.

Cách xóa và đặt lại lỗi ERR-5040

Theo hướng dẫn trong tài liệu, cách đặt lại lỗi là:

Hạ càng nâng xuống vị trí an toàn.
Tắt khóa điện của xe.
Sau khi hoàn thành việc kiểm tra hoặc sửa chữa, bật lại khóa điện.
Kiểm tra xem mã ERR-5040 còn hiển thị hay không.
Vận hành thử hệ thống nâng hạ ở khu vực trống, không mang hàng.

Chỉ tắt rồi bật lại khóa điện có thể làm lỗi tạm thời biến mất, nhưng không khắc phục được nguyên nhân nếu dây dẫn hoặc bộ điều khiển đang hư hỏng.

Bảng tóm tắt kiểm tra lỗi ERR-5040

Hạng mục kiểm tra	Vị trí đo hoặc kiểm tra	Tiêu chuẩn	Biện pháp
Giắc bộ điều khiển van tỷ lệ	Giắc kết nối bộ điều khiển	Cắm chắc chắn	Vệ sinh, kết nối lại
Dây màu vàng	CN1-P chân 30 – CN1S chân 17	0 Ω	Sửa hoặc thay dây
Dây màu xanh lá	CN1-P chân 31 – CN1S chân 18	0 Ω	Sửa hoặc thay dây
Bộ điều khiển van tỷ lệ	Kiểm tra hoạt động	Bình thường	Sửa chữa hoặc thay thế
Bộ điều khiển nâng hạ	Kiểm tra sau cùng	Bình thường	Thay thế nếu xác định hỏng

Lưu ý an toàn khi sửa lỗi

Lỗi ERR-5040 ảnh hưởng đến hệ thống nâng hạ nên cần đặc biệt chú ý an toàn:

Không đứng hoặc làm việc bên dưới càng nâng.
Hạ càng xuống sát mặt sàn trước khi sửa chữa.
Không kiểm tra dây điện khi xe đang thực hiện thao tác nâng hạ.
Tắt khóa điện trước khi tháo giắc hoặc đo điện trở.
Không đo điện trở khi mạch vẫn đang được cấp nguồn.
Sau khi sửa, chạy thử không tải tại khu vực bằng phẳng và thông thoáng.
Nếu không xác định chính xác chân giắc, nên dừng kiểm tra để tránh làm hỏng bộ điều khiển.

Câu hỏi thường gặp về lỗi ERR-5040

Lỗi ERR-5040 có liên quan đến van điện từ tỷ lệ không?

Có. Theo tài liệu, lỗi xảy ra khi phạm vi tín hiệu đầu vào của bộ điều khiển van điện từ tỷ lệ không bình thường.

Điện trở dây giữa CN1-P và CN1S bao nhiêu là đạt?

Cả hai đường dây được chỉ định trong tài liệu đều có giá trị tiêu chuẩn là 0 Ω:

CN1-P chân 30 đến CN1S chân 17.
CN1-P chân 31 đến CN1S chân 18.

Tắt khóa điện có xóa được lỗi ERR-5040 không?

Tài liệu hướng dẫn đặt lại bằng cách tắt khóa điện. Tuy nhiên, nếu nguyên nhân hư hỏng chưa được sửa, mã lỗi có thể xuất hiện trở lại.

Có nên thay bộ điều khiển nâng hạ ngay không?

Không. Cần kiểm tra giắc cắm, dây điện và bộ điều khiển van điện từ tỷ lệ trước. Chỉ kiểm tra hoặc thay bộ điều khiển nâng hạ ở bước cuối cùng.

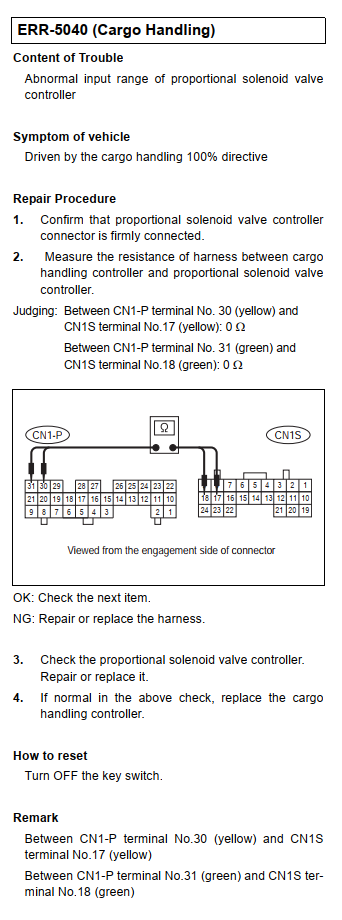

Tài liệu hãng Komatsu cách sửa lỗi ERR-5040

Kết luận

Lỗi ERR-5040 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 liên quan đến tín hiệu đầu vào bất thường của bộ điều khiển van điện từ tỷ lệ.

Quy trình xử lý đúng gồm: kiểm tra giắc kết nối, đo hai đường dây giữa CN1-P và CN1S, kiểm tra bộ điều khiển van tỷ lệ, sau đó mới xem xét bộ điều khiển nâng hạ. Thực hiện đúng thứ tự sẽ giúp xác định chính xác nguyên nhân và hạn chế thay nhầm linh kiện.
