Cách sửa lỗi ERR-5050 xe nâng điện Komatsu dòng FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12

Lỗi ERR-5050 xe nâng điện Komatsu là gì?

Lỗi ERR-5050 (Cargo Handling) trên xe nâng điện Komatsu dòng FB-12 là lỗi liên quan đến cảm biến nhiệt độ của bộ điều khiển hệ thống nâng hạ.

Theo tài liệu kỹ thuật, nội dung lỗi được xác định là:

Cảm biến nhiệt độ của bộ điều khiển nâng hạ bị lỗi.

Mã lỗi này có thể xuất hiện trên các mẫu xe:

• Xe nâng điện 1 tấn Komatsu FB10-12
• Xe nâng điện 1.3 tấn Komatsu FB13-12
• Xe nâng điện 1.4 tấn Komatsu FB14-12
• Xe nâng điện 1.5 tấn Komatsu FB15-12
• Xe nâng điện 1.8 tấn Komatsu FB18-12
• Xe nâng điện 2 tấn Komatsu FB20-12

Đây là lỗi thuộc hệ thống điều khiển nâng hạ hàng hóa. Việc kiểm tra cần được thực hiện đúng trình tự để tránh thay nhầm cảm biến hoặc bộ điều khiển.

Dấu hiệu khi xe nâng Komatsu báo lỗi ERR-5050

Khi lỗi ERR-5050 xuất hiện, xe có thể có những biểu hiện sau:

• Các chức năng nâng hạ hàng hóa thông thường vẫn có thể hoạt động.
• Xe được vận hành trong phạm vi nhiệt độ bình thường.
• Quạt làm mát được kích hoạt.
• Màn hình xe hiển thị mã lỗi ERR-5050.

Như vậy, xe có thể chưa bị mất hoàn toàn chức năng nâng hạ. Tuy nhiên, người vận hành không nên tiếp tục sử dụng xe trong thời gian dài khi chưa xác định được nguyên nhân, vì hệ thống không còn giám sát chính xác nhiệt độ của bộ điều khiển nâng hạ.

Điều kiện phát hiện lỗi ERR-5050

Bộ điều khiển ghi nhận lỗi ERR-5050 khi điện áp tín hiệu của cảm biến nhiệt độ:

• Thấp hơn 0,2 V; hoặc
• Cao hơn 4,95 V.

Điện áp nằm ngoài phạm vi trên cho thấy tín hiệu cảm biến không bình thường. Nguyên nhân có thể nằm ở giắc kết nối, dây điện, cảm biến nhiệt độ hoặc bộ điều khiển nâng hạ.

Nguyên nhân xe nâng điện Komatsu báo ERR-5050

Dựa theo tài liệu sửa chữa, mã lỗi ERR-5050 có thể xuất phát từ các nguyên nhân sau:

1. Giắc cảm biến nhiệt độ tiếp xúc không tốt

Giắc của cảm biến nhiệt độ có thể bị lỏng, cắm chưa hết, bám bụi hoặc tiếp xúc chập chờn. Điều này làm tín hiệu gửi về bo CPU không chính xác.

2. Giắc CN2G trên bo CPU bị lỗi

Giắc CN2G là vị trí cần kiểm tra trong quá trình chẩn đoán. Nếu chân giắc bị lỏng, oxy hóa hoặc tiếp xúc kém, bộ điều khiển có thể nhận được điện áp bất thường.

3. Dây điện từ cảm biến đến bo CPU bị hỏng

Bó dây giữa cảm biến nhiệt độ và bo CPU có thể gặp một trong các tình trạng:

• Dây bị đứt.
• Dây tiếp xúc không ổn định.
• Đầu nối bị lỏng.
• Dây hoặc giắc bị hư hỏng.

Theo tài liệu, cần tập trung kiểm tra dây nối với chân số 10 và chân số 11 của giắc CN2G trên bo CPU.

4. Cảm biến nhiệt độ bị hỏng

Nếu giắc cắm và hệ thống dây dẫn bình thường nhưng điện trở hoặc điện áp cảm biến không đúng, cảm biến nhiệt độ có thể đã bị hỏng.

5. Bộ điều khiển nâng hạ bị lỗi

Khi cảm biến, giắc cắm và dây điện đều bình thường nhưng ERR-5050 vẫn xuất hiện, nguyên nhân có thể nằm ở bộ điều khiển nâng hạ hàng hóa.

Quy trình kiểm tra và sửa lỗi ERR-5050 Komatsu

Trước khi sửa chữa, cần đỗ xe trên nền phẳng, hạ càng xuống vị trí an toàn, kéo phanh tay và tắt chìa khóa. Việc đo điện áp hoặc kiểm tra bộ điều khiển nên do kỹ thuật viên có chuyên môn thực hiện.

Bước 1: Kiểm tra các giắc kết nối

Kiểm tra tình trạng lắp đặt của:

• Giắc cảm biến nhiệt độ trên mô-đun.
• Giắc CN2G trên bo CPU.

Cần xác nhận các giắc đã được cắm đúng vị trí và chắc chắn. Nếu giắc bị lỏng hoặc tiếp xúc không tốt, hãy xử lý lại kết nối rồi kiểm tra mã lỗi.

Bước 2: Kiểm tra bó dây từ cảm biến đến bo CPU

Kiểm tra dây điện giữa cảm biến nhiệt độ và:

• Chân số 10 của giắc CN2G.
• Chân số 11 của giắc CN2G.

Cần kiểm tra tính liên tục của dây và tình trạng đầu nối. Nếu phát hiện bó dây hoặc giắc bị hư hỏng, hãy sửa chữa hoặc thay thế.

Bước 3: Đo cảm biến nhiệt độ

Tháo bó dây khỏi cảm biến, sau đó kiểm tra:

• Điện trở của cảm biến nhiệt độ.
• Điện áp tín hiệu cảm biến nhiệt độ.

Nếu kết quả kiểm tra không bình thường, cần thay mô-đun công suất theo hướng dẫn của tài liệu.

Lưu ý: Tài liệu xác định trạng thái bất thường khi điện áp cảm biến thấp hơn 0,2 V hoặc cao hơn 4,95 V.

Bước 4: Kiểm tra bộ điều khiển nâng hạ

Nếu các kết quả kiểm tra giắc cắm, dây điện và cảm biến đều bình thường nhưng xe vẫn báo ERR-5050, cần thay thế bộ điều khiển nâng hạ hàng hóa.

Không nên thay ngay bộ điều khiển khi chưa kiểm tra đầy đủ các bước trước đó, vì lỗi có thể chỉ xuất phát từ giắc cắm hoặc bó dây.

Cách xóa lỗi ERR-5050 trên xe nâng Komatsu

Theo tài liệu kỹ thuật, mã ERR-5050 sẽ được xóa khi hệ thống trở lại trạng thái bình thường.

Sau khi sửa chữa:

1. Lắp chắc chắn toàn bộ giắc và đầu nối.
2. Kiểm tra lại khu vực vừa sửa chữa.
3. Bật chìa khóa và theo dõi màn hình.
4. Kiểm tra xem mã ERR-5050 còn xuất hiện hay không.
5. Thử chức năng nâng hạ trong điều kiện an toàn.

Nếu mã lỗi vẫn còn, cần kiểm tra lại điện áp cảm biến, bó dây nối đến chân 10 và 11 của giắc CN2G, sau đó đánh giá bộ điều khiển nâng hạ.

Có nên tiếp tục vận hành xe khi báo ERR-5050?

Mặc dù chức năng nâng hạ thông thường vẫn có thể hoạt động, xe không nên tiếp tục làm việc kéo dài khi ERR-5050 chưa được xử lý.

Khi cảm biến nhiệt độ bị lỗi, bộ điều khiển không thể xác định chính xác nhiệt độ làm việc. Điều này có thể ảnh hưởng đến khả năng giám sát và bảo vệ hệ thống nâng hạ.

Nên dừng xe để kiểm tra nếu xuất hiện một trong các trường hợp sau:

• Mã ERR-5050 liên tục xuất hiện.
• Quạt làm mát hoạt động bất thường.
• Giắc hoặc dây điện có dấu hiệu nóng, lỏng hay hư hỏng.
• Chức năng nâng hạ hoạt động không ổn định.
• Lỗi xuất hiện lại ngay sau khi bật chìa khóa.

Bảng tóm tắt lỗi ERR-5050 Komatsu

Câu hỏi thường gặp về lỗi ERR-5050

ERR-5050 có làm xe mất chức năng nâng hạ ngay không?

Theo tài liệu, các thao tác nâng hạ thông thường vẫn có thể thực hiện. Tuy nhiên, lỗi cảm biến nhiệt độ cần được kiểm tra sớm để bảo đảm hệ thống hoạt động an toàn.

ERR-5050 có phải chắc chắn do cảm biến hỏng không?

Không. Lỗi còn có thể do giắc cảm biến, giắc CN2G, bó dây nối đến chân 10 và 11 hoặc bộ điều khiển nâng hạ.

Có thể xóa ERR-5050 bằng cách tắt rồi bật chìa khóa không?

Việc tắt và bật lại chìa khóa không xử lý được nguyên nhân. Theo tài liệu, mã lỗi được xóa khi hệ thống thực sự trở về trạng thái bình thường.

Khi nào cần thay bộ điều khiển nâng hạ?

Chỉ nên thay bộ điều khiển nâng hạ khi giắc cắm, bó dây và kết quả kiểm tra cảm biến đều bình thường nhưng mã ERR-5050 vẫn còn.

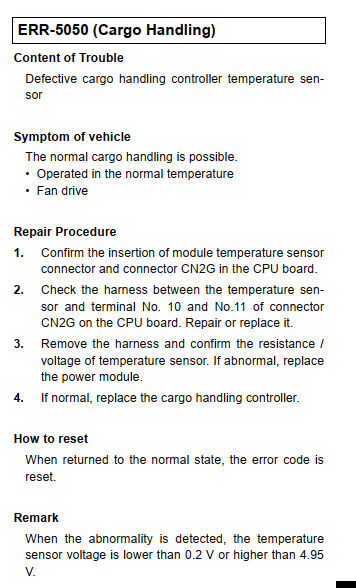

Tài liệu hãng Komatsu sửa lỗi ERR-5050

Kết luận

Lỗi ERR-5050 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 báo hiệu tín hiệu cảm biến nhiệt độ của bộ điều khiển nâng hạ không bình thường.

Quy trình sửa chữa cần thực hiện theo thứ tự: kiểm tra giắc cảm biến và giắc CN2G, kiểm tra dây nối đến chân số 10 và 11, đo điện trở và điện áp cảm biến, sau đó mới đánh giá bộ điều khiển nâng hạ.

Thực hiện đúng trình tự sẽ giúp xác định chính xác nguyên nhân, hạn chế thay nhầm phụ tùng và nhanh chóng đưa xe trở lại hoạt động ổn định.
