Cách sửa lỗi ERR-5052 xe nâng điện Komatsu dòng FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12

Lỗi ERR-5052 xe nâng điện Komatsu là gì?

Lỗi ERR-5052 (Cargo Handling) là mã lỗi thuộc hệ thống điều khiển nâng hạ hàng hóa trên xe nâng điện Komatsu.

Theo tài liệu kỹ thuật, mã ERR-5052 xuất hiện khi hệ thống phát hiện:

Tín hiệu đầu ra bất thường của cảm biến dòng điện nâng hạ tại pha U hoặc pha W.

Cảm biến dòng điện này nằm trên bo mạch CPU của bộ điều khiển nâng hạ. Khi tín hiệu cảm biến không bình thường, bộ điều khiển sẽ kích hoạt mã ERR-5052 và ngăn hệ thống nâng hạ hoạt động nhằm bảo vệ thiết bị.

Các dòng xe Komatsu có thể áp dụng

Nội dung hướng dẫn này áp dụng cho những mẫu xe nâng điện Komatsu dòng FB-12 sau:

Xe nâng điện 1 tấn Komatsu FB10-12
Xe nâng điện 1.3 tấn Komatsu FB13-12
Xe nâng điện 1.4 tấn Komatsu FB14-12
Xe nâng điện 1.5 tấn Komatsu FB15-12
Xe nâng điện 1.8 tấn Komatsu FB18-12
Xe nâng điện 2 tấn Komatsu FB20-12

Việc xác định linh kiện và bộ điều khiển thay thế cần căn cứ vào đúng model, số serial và cấu hình thực tế của từng xe.

Dấu hiệu khi xe nâng Komatsu báo lỗi ERR-5052

Khi lỗi ERR-5052 xuất hiện, xe có triệu chứng chính:

Không thể vận hành hệ thống nâng hạ hàng hóa.
Chức năng nâng, hạ hoặc điều khiển bộ công tác không hoạt động.
Màn hình hiển thị mã lỗi ERR-5052.

Trong trường hợp này, không nên tiếp tục cố vận hành cần điều khiển nâng hạ nhiều lần vì lỗi liên quan đến cảm biến dòng điện và bộ điều khiển nâng hạ.

Nguyên nhân gây lỗi ERR-5052

Theo nội dung tài liệu, lỗi ERR-5052 liên quan đến tín hiệu bất thường của cảm biến dòng điện nâng hạ tại:

Pha U; hoặc
Pha W.

Các vị trí cần tập trung kiểm tra gồm:

Khu vực xung quanh cảm biến dòng điện trên bo mạch CPU có dị vật hoặc dấu hiệu bất thường.
Bản thân cảm biến dòng điện có biểu hiện bất thường khi quan sát.
Bộ điều khiển nâng hạ bị hư hỏng nếu các vị trí kiểm tra bên ngoài đều bình thường.

Quy trình kiểm tra và sửa lỗi ERR-5052

Bước 1: Đưa xe về trạng thái an toàn

Dừng xe tại vị trí bằng phẳng, hạ càng xuống sát mặt đất và tắt khóa điện trước khi kiểm tra.

Do bộ điều khiển xe nâng điện làm việc với điện áp và dòng điện lớn, việc mở hoặc xử lý bộ điều khiển nên được thực hiện bởi kỹ thuật viên có chuyên môn.

Bước 2: Kiểm tra khu vực cảm biến dòng điện trên bo mạch CPU

Kiểm tra xem khu vực xung quanh cảm biến dòng điện trên bo mạch CPU có dị vật hoặc dấu hiệu bất thường hay không.

Cần quan sát cẩn thận khu vực cảm biến, tránh tự ý tác động vào bo mạch khi chưa có chuyên môn và thiết bị phù hợp.

Bước 3: Kiểm tra trực quan cảm biến dòng điện

Quan sát trực tiếp tình trạng của cảm biến dòng điện. Nếu cảm biến hoặc khu vực liên quan có biểu hiện bất thường, tài liệu chỉ dẫn thay thế bộ điều khiển nâng hạ.

Bước 4: Kiểm tra kết quả

Nếu không phát hiện dị vật hoặc dấu hiệu bất thường tại khu vực cảm biến nhưng xe vẫn tiếp tục báo ERR-5052, cần thay thế bộ điều khiển nâng hạ.

Theo tài liệu, bộ điều khiển nâng hạ là cụm cần thay thế khi quá trình kiểm tra không phát hiện nguyên nhân có thể xử lý bên ngoài.

Cách xóa lỗi ERR-5052

Cách đặt lại lỗi được tài liệu hướng dẫn như sau:

Tắt khóa điện của xe.
Sau khi đã kiểm tra hoặc sửa chữa nguyên nhân, bật lại khóa điện.
Kiểm tra xem mã ERR-5052 còn xuất hiện hay không.
Thử vận hành hệ thống nâng hạ trong điều kiện an toàn.

Lưu ý: Tắt rồi bật lại khóa điện chỉ là thao tác đặt lại hệ thống. Nếu cảm biến dòng điện hoặc bộ điều khiển nâng hạ vẫn bất thường, mã lỗi có thể xuất hiện trở lại.

Khi nào cần thay bộ điều khiển nâng hạ?

Cần xem xét thay bộ điều khiển nâng hạ khi:

Không phát hiện dị vật xung quanh cảm biến dòng điện trên bo mạch CPU nhưng lỗi vẫn còn.
Quan sát thấy cảm biến dòng điện có dấu hiệu bất thường.
Xe tiếp tục hiển thị ERR-5052 sau khi đã thực hiện kiểm tra.
Hệ thống nâng hạ vẫn không hoạt động sau khi tắt và bật lại khóa điện.

Không nên tự ý thay riêng linh kiện trên bo mạch nếu không có tài liệu sửa chữa, thiết bị chuyên dụng và chuyên môn phù hợp.

Lưu ý an toàn khi sửa lỗi ERR-5052

Lỗi ERR-5052 liên quan trực tiếp đến bộ điều khiển nâng hạ và mạch đo dòng điện. Vì vậy, người sử dụng cần lưu ý:

Hạ càng xuống vị trí an toàn trước khi kiểm tra.
Tắt khóa điện trước khi tiếp cận bộ điều khiển.
Không dùng tay hoặc dụng cụ kim loại chạm vào bo mạch.
Không tiếp tục vận hành nâng hạ khi xe đang báo lỗi.
Không thay bộ điều khiển khác mã hoặc không phù hợp với model xe.
Nên giao việc kiểm tra bo mạch cho kỹ thuật viên sửa chữa xe nâng điện.

Câu hỏi thường gặp về lỗi ERR-5052

Lỗi ERR-5052 có làm xe mất chức năng nâng hạ không?

Có. Triệu chứng được tài liệu ghi nhận là xe không thể vận hành hệ thống nâng hạ hàng hóa.

ERR-5052 liên quan đến bộ phận nào?

Mã lỗi liên quan đến cảm biến dòng điện nâng hạ pha U hoặc pha W trên bo mạch CPU của bộ điều khiển nâng hạ.

Chỉ tắt khóa điện có sửa được lỗi ERR-5052 không?

Không chắc chắn. Tắt khóa điện là cách đặt lại lỗi theo tài liệu. Nếu nguyên nhân bất thường vẫn còn, mã lỗi sẽ tiếp tục xuất hiện.

Có thể sửa riêng cảm biến dòng điện không?

Tài liệu hướng dẫn kiểm tra trực quan cảm biến. Nếu cảm biến bất thường hoặc quá trình kiểm tra không phát hiện vấn đề có thể xử lý, biện pháp được chỉ định là thay bộ điều khiển nâng hạ.

Lỗi này có áp dụng chung cho tất cả xe Komatsu FB-12 không?

Nguyên lý kiểm tra có thể áp dụng cho các model được nêu trong bài. Tuy nhiên, trước khi thay linh kiện cần đối chiếu model, số serial và mã bộ điều khiển thực tế của xe.

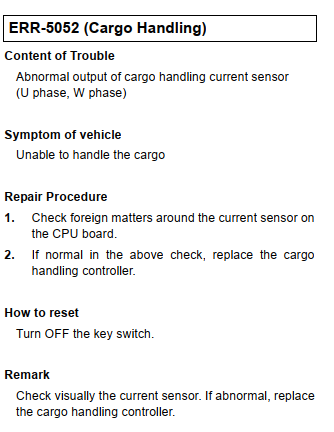

Tài liệu hãng Komatsu sửa lỗi ERR-5052

Kết luận

Lỗi ERR-5052 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 là lỗi tín hiệu đầu ra bất thường của cảm biến dòng điện nâng hạ tại pha U hoặc pha W.

Quy trình xử lý theo tài liệu gồm:

Tắt khóa điện và đưa xe về trạng thái an toàn.
Kiểm tra dị vật xung quanh cảm biến dòng điện trên bo mạch CPU.
Quan sát trực quan cảm biến dòng điện.
Nếu cảm biến bất thường hoặc không phát hiện nguyên nhân bên ngoài, thay bộ điều khiển nâng hạ.
Tắt và bật lại khóa điện để kiểm tra sau sửa chữa.

Việc kiểm tra và thay bộ điều khiển cần được thực hiện bởi kỹ thuật viên xe nâng điện có chuyên môn để bảo đảm an toàn và tránh làm hỏng thêm bo mạch.
