Hướng dẫn sửa lỗi ERR-5055 xe nâng điện Komatsu FB10-12 đến FB20-12

Lỗi ERR-5055 (Cargo Handling) trên xe nâng điện Komatsu xuất hiện khi bộ điều khiển phát hiện tín hiệu bất thường từ cảm biến góc vô lăng. Khi lỗi xảy ra, xe vẫn có thể hoạt động nhưng một số chức năng điều khiển liên quan đến hệ thống thủy lực và góc đánh lái sẽ bị hạn chế.

Nội dung dưới đây hướng dẫn kiểm tra lỗi ERR-5055 theo tài liệu kỹ thuật, áp dụng cho các dòng xe:

• Xe nâng điện 1 tấn Komatsu FB10-12
• Xe nâng điện 1.3 tấn Komatsu FB13-12
• Xe nâng điện 1.4 tấn Komatsu FB14-12
• Xe nâng điện 1.5 tấn Komatsu FB15-12
• Xe nâng điện 1.8 tấn Komatsu FB18-12
• Xe nâng điện 2 tấn Komatsu FB20-12

Lỗi ERR-5055 xe nâng Komatsu là gì?

Theo tài liệu kỹ thuật, ERR-5055 là lỗi thuộc hệ thống điều khiển nâng hạ và xếp dỡ hàng hóa. Nội dung lỗi được xác định là:

Cảm biến góc vô lăng bị hỏng hoặc tín hiệu phát hiện góc lái có dấu hiệu bất thường.

Cảm biến góc vô lăng có nhiệm vụ nhận biết vị trí và góc quay của vô lăng, sau đó truyền tín hiệu về bộ điều khiển để phối hợp hoạt động giữa hệ thống lái và hệ thống thủy lực.

Nếu tín hiệu cảm biến bị gián đoạn, sai lệch hoặc mất hoàn toàn, bộ điều khiển sẽ ghi nhận lỗi ERR-5055.

Hiện tượng khi xe nâng Komatsu báo lỗi ERR-5055

Khi xuất hiện ERR-5055, xe có thể có các hiện tượng sau:

• Xe vẫn có thể vận hành.
• Hệ thống HPS chuyển sang sử dụng hệ thống liên kết FR link.
• Hệ thống không xác định chính xác góc đánh lái.
• Chức năng hiệu chỉnh hoặc điều khiển núm xoay không thể thực hiện chính xác.
• Màn hình hiển thị mã lỗi ERR-5055.

Mặc dù xe vẫn có thể di chuyển, người vận hành không nên tiếp tục sử dụng xe để nâng hạ hàng hóa trong thời gian dài. Cần kiểm tra và sửa chữa sớm để tránh ảnh hưởng đến bộ điều khiển cũng như các chức năng an toàn của xe.

Nguyên nhân xe nâng điện Komatsu báo lỗi ERR-5055

Lỗi ERR-5055 thường liên quan đến một trong những nguyên nhân sau:

1. Giắc cắm cảm biến góc vô lăng bị lỏng hoặc tuột.
2. Chân giắc bị oxy hóa, bẩn hoặc tiếp xúc không tốt.
3. Dây điện từ cảm biến đến bộ điều khiển nâng hạ bị đứt.
4. Dây dẫn bị chập chờn hoặc điện trở đường dây bất thường.
5. Cảm biến góc vô lăng bị hỏng.
6. Bộ điều khiển xếp dỡ hàng hóa – Cargo Handling Controller bị lỗi.

Việc kiểm tra cần được thực hiện theo đúng trình tự, bắt đầu từ giắc cắm và dây điện trước khi thay cảm biến hoặc bộ điều khiển.

Chuẩn bị trước khi kiểm tra lỗi ERR-5055

Trước khi sửa chữa, kỹ thuật viên cần chuẩn bị:

• Đồng hồ vạn năng có chức năng đo điện trở.
• Sơ đồ chân giắc CN2-P và CN3-P.
• Dụng cụ tháo giắc điện.
• Dung dịch vệ sinh tiếp điểm điện chuyên dụng.
• Tài liệu kỹ thuật phù hợp với model và số khung của xe.

Đỗ xe trên nền bằng phẳng, hạ càng xuống sát mặt đất, kéo phanh tay và tắt chìa khóa trước khi tháo giắc điện.

Nếu phải kiểm tra trực tiếp hệ thống điện, kỹ thuật viên cần thực hiện đúng quy trình an toàn điện áp cao của xe nâng điện.

Quy trình kiểm tra và sửa lỗi ERR-5055

Bước 1: Kiểm tra giắc cắm cảm biến góc vô lăng

Kiểm tra toàn bộ giắc cắm và chân tiếp xúc của cảm biến góc vô lăng.

Cần chú ý những tình trạng sau:

• Giắc cắm bị lỏng hoặc chưa cắm hết hành trình.
• Khóa giữ giắc bị gãy.
• Chân giắc bị cong, lún hoặc tuột ra phía sau.
• Chân tiếp xúc bị oxy hóa hoặc bám bẩn.
• Dây điện bị đứt sát chân giắc.
• Dây bị kẹp, cọ xát hoặc bong lớp cách điện.

Nếu phát hiện giắc bị lỏng, cần vệ sinh và cắm lại chắc chắn. Nếu chân giắc hư hỏng, phải sửa chữa hoặc thay thế đúng loại.

Bước 2: Đo điện trở dây dẫn giữa bộ điều khiển và cảm biến

Tắt nguồn điện của xe và tháo các giắc liên quan trước khi đo. Không đo điện trở khi mạch điện vẫn đang được cấp nguồn.

Dùng đồng hồ vạn năng kiểm tra ba đường dây sau:

Trong quá trình đo, nên lắc nhẹ bó dây và các đầu giắc để phát hiện tình trạng dây đứt ngầm hoặc tiếp xúc chập chờn.

Kết quả đánh giá:

• Nếu đường dây và đầu nối bình thường: chuyển sang kiểm tra cảm biến góc vô lăng.
• Nếu phát hiện đường dây bị đứt, tiếp xúc kém hoặc điện trở bất thường: sửa chữa hoặc thay thế bó dây điện.

Tài liệu không cung cấp một trị số điện trở tiêu chuẩn cụ thể trong mục kiểm tra này. Vì vậy, không nên tự đặt giá trị phán đoán nếu chưa có tài liệu sửa chữa tương ứng với số khung xe.

Bước 3: Kiểm tra cảm biến góc vô lăng

Nếu giắc cắm và dây dẫn đều bình thường nhưng ERR-5055 vẫn xuất hiện, cần kiểm tra cảm biến góc vô lăng.

Thực hiện các công việc sau:

• Kiểm tra cảm biến có bị lỏng hoặc lắp sai vị trí hay không.
• Kiểm tra trục và cơ cấu liên kết với cảm biến.
• Quan sát vỏ cảm biến có bị nứt, va đập hoặc vào nước không.
• Kiểm tra tín hiệu cảm biến theo tài liệu sửa chữa chuyên dụng.
• Kiểm tra tín hiệu có thay đổi ổn định khi xoay vô lăng hay không.

Nếu cảm biến bị hỏng, cần sửa chữa hoặc thay cảm biến góc vô lăng phù hợp với model xe.

Sau khi thay cảm biến, phải lắp đúng vị trí cơ khí ban đầu và thực hiện hiệu chỉnh nếu tài liệu kỹ thuật của xe yêu cầu.

Bước 4: Kiểm tra bộ điều khiển xếp dỡ hàng hóa

Nếu đã xác nhận các bộ phận sau đều bình thường:

• Giắc cắm không bị lỏng.
• Dây dẫn không bị đứt hoặc chập chờn.
• Cảm biến góc vô lăng hoạt động bình thường.

Nhưng xe vẫn báo ERR-5055, tài liệu hướng dẫn thay thế bộ điều khiển xếp dỡ hàng hóa – Cargo Handling Controller.

Không nên thay bộ điều khiển ngay từ đầu. Bộ phận này chỉ được xem xét sau khi đã loại trừ hoàn toàn lỗi giắc cắm, bó dây và cảm biến góc vô lăng.

Cách reset lỗi ERR-5055 trên xe nâng Komatsu

Theo tài liệu, mã ERR-5055 sẽ tự được reset khi hệ thống trở lại trạng thái bình thường.

Quy trình thực hiện:

1. Sửa chữa dứt điểm nguyên nhân gây lỗi.
2. Kiểm tra và cắm chắc chắn tất cả các giắc điện.
3. Bật lại nguồn điện của xe.
4. Kiểm tra mã lỗi trên màn hình.
5. Xoay vô lăng và vận hành thử xe trong khu vực an toàn.
6. Kiểm tra hoạt động của hệ thống lái và hệ thống nâng hạ.

Nếu mã lỗi vẫn xuất hiện, cần kiểm tra lại dây dẫn trong lúc rung lắc bó dây, sau đó kiểm tra cảm biến và bộ điều khiển.

Việc chỉ tắt chìa khóa rồi bật lại có thể làm mã lỗi tạm thời biến mất, nhưng không khắc phục được nguyên nhân nếu giắc điện, dây dẫn hoặc cảm biến vẫn còn hư hỏng.

Lưu ý quan trọng khi xe báo ERR-5055

Khi ERR-5055 còn tồn tại:

• Chức năng hiệu chỉnh núm xoay không thể thực hiện được.
• Điều khiển HPS chuyển từ hệ thống theo yêu cầu sang hệ thống FR link.
• Khả năng phối hợp giữa góc lái và hệ thống điều khiển có thể không còn chính xác.
• Không nên dùng xe để nâng hàng ở vị trí cao hoặc khu vực có không gian hẹp.
• Không tự ý đấu tắt dây cảm biến.
• Không thay bộ điều khiển trước khi kiểm tra dây điện và cảm biến.

Việc đấu tắt, cấp sai nguồn hoặc đo điện trở khi mạch đang có điện có thể làm hỏng cảm biến và bộ điều khiển.

Sơ đồ chẩn đoán nhanh lỗi ERR-5055

Quy trình chẩn đoán có thể tóm tắt như sau:

ERR-5055 xuất hiện → kiểm tra giắc cảm biến → đo ba đường dây CN2-P/CN3-P → sửa hoặc thay bó dây nếu bất thường → kiểm tra cảm biến góc vô lăng → sửa hoặc thay cảm biến → cuối cùng mới kiểm tra và thay Cargo Handling Controller.

Câu hỏi thường gặp về lỗi ERR-5055

Xe báo ERR-5055 có tiếp tục chạy được không?

Theo tài liệu, xe vẫn có thể hoạt động. Tuy nhiên, hệ thống HPS sẽ chuyển sang FR link và một số chức năng điều khiển không thể hiệu chỉnh chính xác. Nên đưa xe về khu vực an toàn và kiểm tra sớm.

ERR-5055 có phải chắc chắn do hỏng cảm biến không?

Không. Nguyên nhân có thể nằm ở giắc cắm, chân tiếp xúc, bó dây điện, cảm biến góc vô lăng hoặc bộ điều khiển xếp dỡ hàng hóa.

Có thể xóa lỗi bằng cách tắt rồi bật chìa khóa không?

Mã lỗi được reset khi hệ thống trở lại trạng thái bình thường. Nếu nguyên nhân chưa được sửa chữa, lỗi có thể xuất hiện trở lại sau khi bật chìa khóa hoặc khi vận hành xe.

Khi nào phải thay Cargo Handling Controller?

Chỉ xem xét thay bộ điều khiển sau khi đã xác nhận giắc cắm, bó dây và cảm biến góc vô lăng đều hoạt động bình thường.

Lỗi này áp dụng cho những model xe nào?

Nội dung bài viết áp dụng cho Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12. Khi sửa chữa thực tế, cần đối chiếu thêm số khung, cấu hình và sơ đồ điện của từng xe.

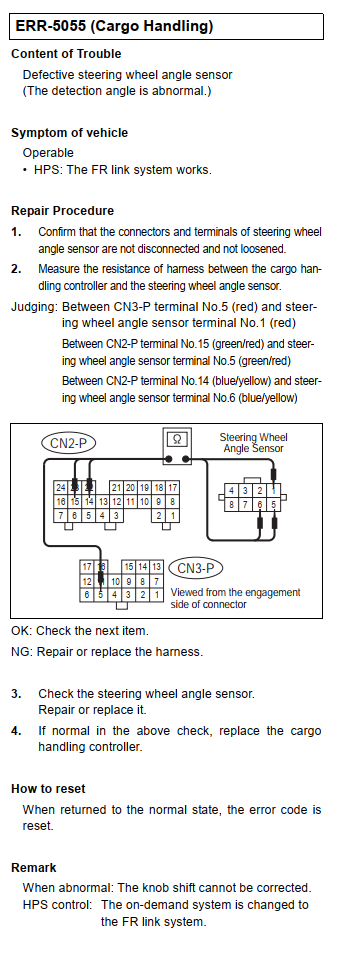

Tài liệu hãng Komatsu sửa lỗi ERR-5055

Kết luận

Lỗi ERR-5055 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 liên quan đến tín hiệu của cảm biến góc vô lăng.

Kỹ thuật viên cần kiểm tra theo đúng thứ tự: giắc cắm → bó dây điện → cảm biến góc vô lăng → bộ điều khiển xếp dỡ hàng hóa. Không nên thay cảm biến hoặc bộ điều khiển khi chưa đo kiểm đầy đủ các đường dây tại giắc CN2-P và CN3-P.

Chẩn đoán đúng trình tự giúp khắc phục lỗi chính xác, hạn chế thay nhầm phụ tùng và bảo đảm an toàn khi đưa xe trở lại vận hành.
