Lỗi ERR-5057 xe nâng điện Komatsu: Nguyên nhân và cách sửa chi tiết

Lỗi ERR-5057 – Cargo Handling trên xe nâng điện Komatsu là lỗi liên quan đến cảm biến tốc độ motor bơm thủy lực. Khi lỗi xuất hiện, xe có thể không thực hiện được các chức năng nâng hạ và xử lý hàng hóa.

Nội dung dưới đây áp dụng cho các dòng xe:

Xe nâng điện 1 tấn Komatsu FB10-12
Xe nâng điện 1.3 tấn Komatsu FB13-12
Xe nâng điện 1.4 tấn Komatsu FB14-12
Xe nâng điện 1.5 tấn Komatsu FB15-12
Xe nâng điện 1.8 tấn Komatsu FB18-12
Xe nâng điện 2 tấn Komatsu FB20-12

Lỗi ERR-5057 xe nâng Komatsu là lỗi gì?

Theo tài liệu kỹ thuật, nội dung của lỗi ERR-5057 là:

Defective pump motor speed sensor – Cảm biến tốc độ motor bơm bị lỗi.

Cảm biến này có nhiệm vụ theo dõi tốc độ quay của motor bơm thủy lực và gửi tín hiệu về bộ điều khiển nâng hạ. Khi tín hiệu cảm biến bị mất hoặc không đúng, bộ điều khiển sẽ ghi nhận mã ERR-5057 và có thể ngừng chức năng xử lý hàng hóa để bảo vệ hệ thống.

Dấu hiệu khi xe nâng báo lỗi ERR-5057

Triệu chứng được tài liệu mô tả là:

Unable to handle the cargo – Xe không thể thực hiện chức năng xử lý hàng hóa.

Người vận hành có thể gặp các hiện tượng như:

Xe không nâng hoặc hạ được càng.
Các chức năng thủy lực không hoạt động.
Motor bơm không vận hành đúng.
Màn hình hiển thị mã lỗi ERR-5057.
Xe vẫn có điện nhưng không thể nâng hạ hàng hóa.

Nguyên nhân gây lỗi ERR-5057

Dựa theo trình tự kiểm tra trong tài liệu, lỗi ERR-5057 có thể xuất phát từ các nguyên nhân sau:

Giắc cắm của cảm biến tốc độ motor bơm bị tuột.
Chân giắc bị lỏng, oxy hóa hoặc tiếp xúc kém.
Dây điện giữa bộ điều khiển nâng hạ và cảm biến bị đứt hoặc hư hỏng.
Cảm biến tốc độ motor bơm bị lỗi.
Bánh răng motor bơm ăn khớp không tốt với cảm biến.
Mạt kim loại hoặc tạp chất có từ tính bám tại vị trí cảm biến.
Bộ điều khiển nâng hạ bị hỏng.

Cảnh báo an toàn trước khi kiểm tra

Hệ thống xe nâng điện sử dụng điện áp và dòng điện lớn. Trước khi tháo giắc hoặc kiểm tra dây điện, cần:

Đỗ xe trên mặt phẳng an toàn.
Hạ càng nâng xuống sát mặt đất.
Kéo phanh tay và tắt chìa khóa.
Ngắt giắc bình điện trước khi tháo các đầu nối.
Không đo điện trở khi mạch điện vẫn đang có nguồn.
Chỉ đo điện áp khi đã xác định đúng chân giắc và sử dụng đồng hồ phù hợp.

Nếu không có kiến thức về điện xe nâng, nên liên hệ kỹ thuật viên chuyên nghiệp để tránh chập điện, hỏng bộ điều khiển hoặc gây nguy hiểm.

Quy trình kiểm tra và sửa lỗi ERR-5057

Bước 1: Kiểm tra giắc cắm cảm biến tốc độ motor bơm

Kiểm tra các đầu nối và chân giắc của cảm biến tốc độ motor bơm.

Cần xác nhận:

Giắc cắm không bị tuột hoặc ngắt kết nối.
Các chân giắc không bị lỏng.
Không có chân giắc bị cong, cháy hoặc oxy hóa.
Dây điện không bị kéo căng, đứt hoặc bong lớp cách điện.

Nếu phát hiện giắc bị lỏng, cần vệ sinh và kết nối lại chắc chắn. Chân giắc hư hỏng phải được sửa chữa hoặc thay thế đúng loại.

Bước 2: Đo dây điện giữa bộ điều khiển và cảm biến

Tắt chìa khóa, ngắt nguồn điện và dùng đồng hồ đo điện trở để kiểm tra dây dẫn giữa bộ điều khiển nâng hạ và cảm biến tốc độ motor bơm.

Các cặp chân cần kiểm tra:

Chân tại giắc CN1-P	Màu dây	Chân cảm biến tốc độ motor bơm
Chân số 27	Trắng	Chân số 1 – màu trắng
Chân số 28	Đen	Chân số 2 – màu đen

Tiến hành đo:

Giữa chân số 27 của giắc CN1-P và chân số 1 của cảm biến.
Giữa chân số 28 của giắc CN1-P và chân số 2 của cảm biến.

Đánh giá kết quả

OK: Dây điện thông mạch và điện trở bình thường – chuyển sang bước kiểm tra tiếp theo.
NG: Dây điện bị đứt, điện trở bất thường hoặc tiếp xúc kém – sửa chữa hoặc thay thế bó dây điện.

Không nên nối dây tạm bợ vì rung động và dòng điện trong quá trình làm việc có thể khiến lỗi tái xuất hiện.

Bước 3: Kiểm tra cảm biến tốc độ motor bơm

Nếu giắc cắm và dây điện đều bình thường, tiếp tục kiểm tra cảm biến tốc độ motor bơm.

Kiểm tra:

Bề mặt cảm biến có bị nứt hoặc hư hỏng không.
Đầu cảm biến có bám mạt sắt hoặc tạp chất không.
Dây cảm biến có bị đứt ngầm không.
Tín hiệu của cảm biến có ổn định khi motor bơm hoạt động không.

Nếu cảm biến bị hỏng, cần sửa chữa hoặc thay cảm biến tốc độ motor bơm phù hợp với xe.

Bước 4: Kiểm tra bánh răng motor bơm

Kiểm tra bánh răng của motor bơm tại vị trí làm việc với cảm biến tốc độ.

Tài liệu yêu cầu chú ý hai vấn đề:

Bánh răng ăn khớp không tốt với cảm biến.
Có tạp chất mang từ tính hoặc mạt kim loại tại khu vực cảm biến.

Nếu có mạt kim loại, cần làm sạch cảm biến và khu vực bánh răng. Nếu bánh răng bị hỏng, biến dạng hoặc ăn khớp không đúng, cần sửa chữa hoặc thay motor bơm theo tình trạng thực tế.

Bước 5: Kiểm tra bộ điều khiển nâng hạ

Nếu đã kiểm tra và xác nhận các bộ phận sau đều bình thường:

Giắc cắm và chân giắc.
Dây điện từ giắc CN1-P đến cảm biến.
Cảm biến tốc độ motor bơm.
Bánh răng và motor bơm.

Nhưng lỗi ERR-5057 vẫn còn, theo tài liệu cần thay bộ điều khiển nâng hạ – Cargo Handling Controller.

Không nên thay bộ điều khiển ngay từ đầu. Cần hoàn thành toàn bộ quá trình kiểm tra dây điện, cảm biến và motor bơm trước để tránh thay nhầm linh kiện có giá trị cao.

Giá trị điện áp tham khảo khi hệ thống bình thường

Tài liệu cung cấp các giá trị điện áp kiểm tra tại giắc CN1-P như sau:

Điện áp tại chân số 28

Khi bật chìa khóa ON, điện áp tại chân số 28 khoảng:

13,5 V

Điện áp tại chân số 27 khi motor dừng

Khi bật chìa khóa ON nhưng motor bơm đang dừng, điện áp tại chân số 27 nằm trong khoảng:

1,3–3,3 V

Điện áp tại chân số 27 khi motor hoạt động

Khi bật chìa khóa ON và motor bơm đang hoạt động, điện áp trung bình tại chân số 27 khoảng:

2,3 V

Đây là điện áp trung bình trong khi motor đang quay. Kỹ thuật viên cần sử dụng đồng hồ đo phù hợp và cắm que đo đúng chân để tránh làm chập mạch.

Vị trí đo	Trạng thái	Điện áp tham khảo
Chân CN1-P số 28	Bật chìa khóa ON	Khoảng 13,5 V
Chân CN1-P số 27	Bật ON, motor dừng	1,3–3,3 V
Chân CN1-P số 27	Bật ON, motor hoạt động	Trung bình khoảng 2,3 V

Cách xóa lỗi ERR-5057

Theo tài liệu, mã ERR-5057 sẽ được xóa khi hệ thống trở lại trạng thái bình thường.

Sau khi sửa chữa:

Kết nối lại đầy đủ các giắc cắm.
Kết nối bình điện.
Bật chìa khóa và kiểm tra màn hình.
Vận hành thử chức năng nâng hạ.
Kiểm tra motor bơm và xác nhận mã lỗi không xuất hiện lại.

Nếu lỗi vẫn còn, không nên cố vận hành nâng hạ. Cần tiếp tục kiểm tra theo đúng thứ tự, đặc biệt là tín hiệu cảm biến tại chân số 27.

Thứ tự xử lý lỗi ERR-5057 nhanh chóng

Để tránh thay nhầm linh kiện, nên kiểm tra theo thứ tự:

Kiểm tra giắc cảm biến.
Kiểm tra chân giắc và tình trạng tiếp xúc.
Đo thông mạch dây số 27 và số 28.
Đo điện áp tại giắc CN1-P.
Kiểm tra cảm biến tốc độ motor bơm.
Làm sạch mạt kim loại tại cảm biến và bánh răng.
Kiểm tra bánh răng, motor bơm.
Cuối cùng mới kiểm tra hoặc thay bộ điều khiển nâng hạ.

Câu hỏi thường gặp về lỗi ERR-5057

Lỗi ERR-5057 có làm xe ngừng nâng hạ không?

Có. Triệu chứng chính của lỗi ERR-5057 là xe không thể thực hiện chức năng xử lý hàng hóa, bao gồm các hoạt động nâng hạ bằng hệ thống thủy lực.

Có phải cứ báo ERR-5057 là phải thay cảm biến không?

Không. Trước khi thay cảm biến cần kiểm tra giắc cắm, chân giắc và dây điện giữa bộ điều khiển với cảm biến. Dây bị đứt hoặc tiếp xúc kém cũng có thể làm xuất hiện mã lỗi này.

Chân nào dùng để kiểm tra tín hiệu cảm biến?

Theo tài liệu, chân CN1-P số 27, dây màu trắng, kết nối với chân số 1 màu trắng của cảm biến. Khi motor hoạt động, điện áp trung bình tại chân này khoảng 2,3 V.

Khi nào cần thay bộ điều khiển nâng hạ?

Chỉ thay bộ điều khiển khi dây điện, giắc cắm, cảm biến, bánh răng và motor bơm đều đã được kiểm tra và xác nhận bình thường nhưng lỗi ERR-5057 vẫn xuất hiện.

Sau khi sửa có cần dùng máy chẩn đoán để xóa lỗi không?

Theo tài liệu, khi hệ thống trở lại trạng thái bình thường, mã lỗi sẽ được xóa. Tuy nhiên, vẫn cần vận hành thử để xác nhận lỗi không tái diễn.

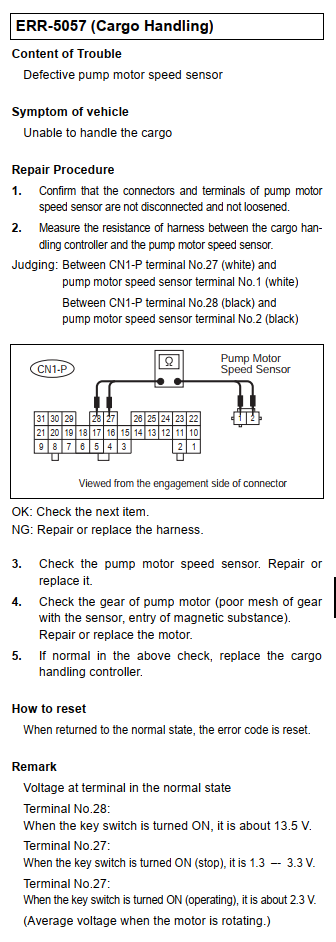

Tài liệu hãng Komatsu sửa lỗi ERR-5057

Kết luận

Lỗi ERR-5057 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 xuất hiện khi hệ thống phát hiện bất thường ở cảm biến tốc độ motor bơm.

Khi xử lý, cần kiểm tra từ đơn giản đến phức tạp: giắc cắm, dây điện, điện áp tín hiệu, cảm biến, bánh răng motor bơm và cuối cùng mới đến bộ điều khiển nâng hạ. Thực hiện đúng trình tự sẽ giúp xác định chính xác nguyên nhân, hạn chế thay nhầm linh kiện và giảm thời gian xe phải dừng hoạt động.

Nếu xe vẫn báo ERR-5057 sau khi đã kiểm tra các hạng mục trên, nên liên hệ đơn vị sửa chữa xe nâng điện có đầy đủ thiết bị đo và kinh nghiệm chuyên môn để kiểm tra chuyên sâu.
