Hướng dẫn kiểm tra và sửa lỗi ERR-5062 liên quan đến công tắc ghế trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12.

Lỗi ERR-5062 trên xe nâng điện Komatsu là gì?

ERR-5062 (Cargo Handling) là mã lỗi thuộc hệ thống điều khiển vận hành và nâng hạ của xe nâng điện Komatsu. Theo tài liệu kỹ thuật, lỗi xuất hiện khi bộ điều khiển phát hiện logic tín hiệu không hợp lệ giữa hai mạch seat switch _a và seat switch _b của công tắc ghế.

Mã lỗi này áp dụng cho các dòng xe:

• Xe nâng điện 1 tấn Komatsu FB10-12
• Xe nâng điện 1.3 tấn Komatsu FB13-12
• Xe nâng điện 1.4 tấn Komatsu FB14-12
• Xe nâng điện 1.5 tấn Komatsu FB15-12
• Xe nâng điện 1.8 tấn Komatsu FB18-12
• Xe nâng điện 2 tấn Komatsu FB20-12

Khi xe báo ERR-5062, cần kiểm tra đúng mạch điện theo sơ đồ kỹ thuật, tránh thay bộ điều khiển khi chưa kiểm tra dây dẫn và công tắc ghế.

Nội dung lỗi ERR-5062

Tài liệu hãng mô tả nội dung lỗi như sau:

Logic tín hiệu của công tắc ghế _a và công tắc ghế _b bị lỗi hoặc không đồng nhất.

Bộ điều khiển phát hiện ERR-5062 trong một trong hai trường hợp:

• Seat switch _a và seat switch _b cùng chuyển sang trạng thái ON.
• Seat switch _a và seat switch _b cùng chuyển sang trạng thái OFF.

Điều này cho thấy hai tín hiệu công tắc ghế không thay đổi theo logic bình thường mà bộ điều khiển yêu cầu.

Triệu chứng khi xe nâng Komatsu báo ERR-5062

Khi mã ERR-5062 xuất hiện, xe có thể bị vô hiệu hóa các chức năng sau:

• Xe không di chuyển được.
• Hệ thống nâng hạ, xếp dỡ hàng hóa không hoạt động.
• Hệ thống HPS không hoạt động.

Đây là cơ chế bảo vệ của xe khi bộ điều khiển không xác định được trạng thái tín hiệu công tắc ghế.

Nguyên nhân gây ra lỗi ERR-5062

Căn cứ vào quy trình kiểm tra trong tài liệu, các vị trí cần kiểm tra gồm:

1. Dây điện giữa bộ điều khiển di chuyển bên phải và công tắc ghế bị đứt hoặc tiếp xúc kém.
2. Giắc CN1-D1 hoặc CN2-D1 kết nối không tốt.
3. Đầu nối tại công tắc ghế bị lỏng hoặc tiếp xúc kém.
4. Công tắc ghế bị hỏng.
5. Bộ điều khiển di chuyển bên phải – travel (R) controller – bị lỗi.

Cần thực hiện kiểm tra theo đúng thứ tự trên để xác định chính xác bộ phận hư hỏng.

Chuẩn bị và lưu ý an toàn trước khi sửa chữa

Trước khi kiểm tra hệ thống điện, cần thực hiện các biện pháp an toàn:

• Đỗ xe trên bề mặt bằng phẳng.
• Hạ càng nâng xuống vị trí an toàn.
• Kéo phanh tay.
• Tắt chìa khóa điện.
• Ngắt nguồn ắc quy trước khi tháo giắc điện.
• Không đo điện trở khi mạch vẫn đang có điện.
• Quan sát đúng số chân và màu dây trước khi đo.
• Chỉ thực hiện nếu có kiến thức về điện xe nâng và thiết bị đo phù hợp.

Quy trình sửa lỗi ERR-5062 xe nâng điện Komatsu

Bước 1: Kiểm tra dây điện giữa bộ điều khiển di chuyển bên phải và công tắc ghế

Ngắt nguồn điện của xe, tháo các giắc liên quan và sử dụng đồng hồ vạn năng ở chế độ đo điện trở hoặc kiểm tra thông mạch.

Thực hiện hai phép đo sau:

Khi xác định vị trí chân giắc, lưu ý:

• Giắc CN1-D1 kiểm tra tại chân số 19.
• Giắc CN2-D1 kiểm tra tại chân số 18.
• Theo hình minh họa của tài liệu, giắc CN2-D1 được quan sát từ phía ăn khớp của đầu nối.
• Công tắc ghế sử dụng các chân số 1, 2 và 3; hai mạch cần đo tại chân số 2 và chân số 3.

Đánh giá kết quả đo

Nếu kết quả đạt yêu cầu:

Điện trở của cả hai đường dây bằng 0 Ω. Chuyển sang bước tiếp theo để kiểm tra công tắc ghế.

Nếu kết quả không đạt yêu cầu:

Điện trở không đúng 0 Ω hoặc mạch không thông. Kiểm tra và xử lý:

• Dây điện có bị đứt hay không.
• Chân giắc có bị lỏng hoặc tụt ra ngoài không.
• Đầu nối có bị bẩn, oxy hóa hoặc tiếp xúc kém không.
• Dây có bị kẹp, cọ sát hoặc hư hỏng lớp cách điện không.

Tiến hành sửa chữa hoặc thay thế bó dây điện nếu cần thiết.

Bước 2: Kiểm tra công tắc ghế

Nếu hai đường dây ở bước 1 đều đạt giá trị 0 Ω, tiếp tục kiểm tra công tắc ghế.

Cần kiểm tra:

• Tình trạng cơ khí của công tắc.
• Giắc cắm và các chân kết nối.
• Khả năng chuyển trạng thái của công tắc khi ghế được tác động.
• Hai tín hiệu seat switch _a và seat switch _b có hoạt động đúng logic hay không.

Nếu công tắc ghế hoạt động bất thường, hãy sửa chữa hoặc thay thế công tắc.

Bước 3: Kiểm tra bộ điều khiển di chuyển bên phải

Nếu dây điện và công tắc ghế đều bình thường nhưng ERR-5062 vẫn xuất hiện, theo tài liệu cần thay thế bộ điều khiển di chuyển bên phải – travel (R) controller.

Không nên thay bộ điều khiển ngay từ đầu. Trước tiên phải xác nhận:

• Hai đường dây đều thông mạch và đạt 0 Ω.
• Các chân giắc tiếp xúc tốt.
• Công tắc ghế hoạt động bình thường.
• Không còn hiện tượng chập chờn tại đầu nối.

Việc thay thế bộ điều khiển nên do kỹ thuật viên có chuyên môn thực hiện.

Cách xóa lỗi ERR-5062 Komatsu

Theo tài liệu kỹ thuật, mã ERR-5062 sẽ tự được đặt lại khi hệ thống trở về trạng thái bình thường.

Sau khi sửa chữa:

1. Lắp chắc chắn toàn bộ giắc điện.
2. Kết nối lại nguồn ắc quy.
3. Bật chìa khóa và kiểm tra mã lỗi.
4. Kiểm tra khả năng di chuyển của xe.
5. Kiểm tra hệ thống nâng hạ và HPS.
6. Tác động ghế lái để xác nhận tín hiệu công tắc ổn định.

Nếu nguyên nhân chưa được xử lý hoàn toàn, lỗi có thể tiếp tục xuất hiện.

Bảng kiểm tra nhanh lỗi ERR-5062

Có nên tiếp tục vận hành xe khi báo ERR-5062?

Không nên cố gắng vận hành hoặc đấu tắt công tắc ghế khi xe báo ERR-5062. Mã lỗi liên quan đến tín hiệu an toàn của vị trí người vận hành và có thể làm mất chức năng di chuyển, nâng hạ hoặc HPS.

Việc đấu tắt dây không chỉ làm sai logic điều khiển mà còn có thể gây mất an toàn trong quá trình sử dụng xe nâng.

Câu hỏi thường gặp về lỗi ERR-5062

ERR-5062 có làm xe nâng không chạy được không?

Có. Theo tài liệu, khi lỗi xuất hiện, chức năng di chuyển, nâng hạ hàng hóa và HPS có thể bị vô hiệu hóa.

Lỗi ERR-5062 có phải do công tắc ghế không?

Công tắc ghế là một trong các vị trí phải kiểm tra. Tuy nhiên, lỗi cũng có thể liên quan đến bó dây, giắc nối hoặc bộ điều khiển di chuyển bên phải.

Điện trở dây kiểm tra phải bằng bao nhiêu?

Hai đường dây được chỉ định trong tài liệu đều phải có điện trở 0 Ω.

Có cần dùng máy chẩn đoán để xóa ERR-5062 không?

Theo tài liệu, khi nguyên nhân được khắc phục và hệ thống trở lại trạng thái bình thường, mã lỗi sẽ tự được đặt lại.

Có nên thay bộ điều khiển ngay khi xe báo lỗi không?

Không. Cần kiểm tra dây điện và công tắc ghế trước. Chỉ thay travel (R) controller khi các hạng mục trên đều bình thường nhưng lỗi vẫn còn.

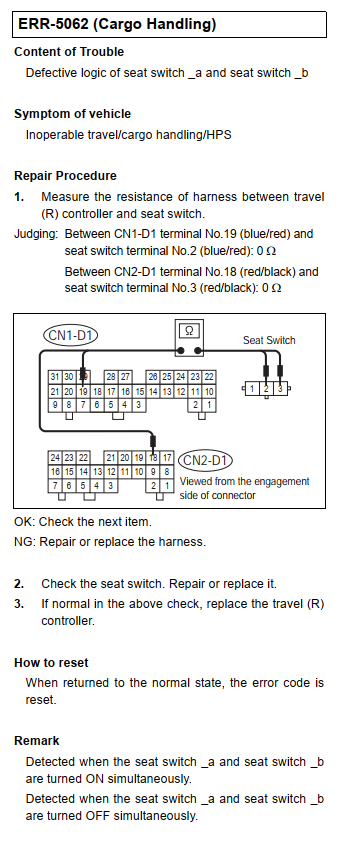

Tài liệu hãng Komatsu sửa lỗi ERR-5062

Kết luận

Lỗi ERR-5062 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 liên quan đến logic tín hiệu giữa hai mạch của công tắc ghế.

Quy trình xử lý đúng gồm:

1. Đo hai đường dây được chỉ định và xác nhận điện trở 0 Ω.
2. Sửa hoặc thay bó dây nếu kết quả không đạt.
3. Kiểm tra, sửa chữa hoặc thay công tắc ghế.
4. Nếu toàn bộ các hạng mục trên bình thường, kiểm tra và thay bộ điều khiển di chuyển bên phải.
5. Sau khi hệ thống trở lại bình thường, mã lỗi sẽ tự được đặt lại.

Để bảo đảm an toàn và tránh thay nhầm linh kiện, người sử dụng nên liên hệ đơn vị sửa chữa xe nâng điện có thiết bị đo và kinh nghiệm xử lý hệ thống điều khiển Komatsu.
