Lỗi ERR-5081 xe nâng điện Komatsu FB10/13/14/15/18/20-12: Nguyên nhân và cách sửa

Hướng dẫn sửa lỗi ERR-5081 xe nâng điện Komatsu FB10-12 đến FB20-12

Lỗi ERR-5081 trên xe nâng điện Komatsu dòng FB-12 là lỗi truyền thông CAN bất thường giữa bộ điều khiển di chuyển bên phải và bộ điều khiển nâng hạ. Khi lỗi xuất hiện, xe có thể đồng thời mất chức năng di chuyển, nâng hạ và trợ lực lái HPS.

Bài viết này áp dụng cho các dòng xe:

  • Xe nâng điện 1 tấn Komatsu FB10-12.
  • Xe nâng điện 1.3 tấn Komatsu FB13-12.
  • Xe nâng điện 1.4 tấn Komatsu FB14-12.
  • Xe nâng điện 1.5 tấn Komatsu FB15-12.
  • Xe nâng điện 1.8 tấn Komatsu FB18-12.
  • Xe nâng điện 2 tấn Komatsu FB20-12.

Lỗi ERR-5081 xe nâng điện Komatsu là gì?

Theo tài liệu kỹ thuật, ERR-5081 có nội dung:

Abnormal CAN communication – Breaking of communication line between travel (R) and cargo handling.

Có thể hiểu là:

Hệ thống phát hiện truyền thông CAN bất thường hoặc đường truyền thông giữa bộ điều khiển di chuyển bên phải – Travel (R) và bộ điều khiển nâng hạ – Cargo Handling bị gián đoạn.

CAN là đường truyền giúp các bộ điều khiển điện tử trên xe trao đổi dữ liệu với nhau. Khi giắc cắm bị lỏng, dây điện bị đứt hoặc bộ điều khiển gặp sự cố, các bộ điều khiển không thể liên lạc và hệ thống sẽ ghi nhận mã ERR-5081.

Dấu hiệu xe nâng Komatsu bị lỗi ERR-5081

Khi mã lỗi ERR-5081 xuất hiện, xe có thể gặp các triệu chứng sau:

  • Xe không thể di chuyển.
  • Hệ thống nâng hạ không hoạt động.
  • Hệ thống trợ lực lái HPS không hoạt động.
  • Công tắc tơ chính không đóng.
  • Màn hình hiển thị mã ERR-5081.
  • Tắt và bật lại khóa điện nhưng lỗi tiếp tục xuất hiện.

Do công tắc tơ chính không đóng, nhiều chức năng quan trọng của xe sẽ bị khóa để bảo vệ hệ thống điện.

Nguyên nhân xe nâng điện Komatsu báo lỗi ERR-5081

Dựa trên nội dung và quy trình sửa chữa của tài liệu, lỗi có thể liên quan đến các vị trí sau:

1. Giắc điện bộ điều khiển di chuyển bên phải bị lỏng

Giắc cắm hoặc chân giắc trên bộ điều khiển Travel (R) có thể bị lỏng, tiếp xúc không tốt hoặc bị tuột khỏi vị trí.

2. Giắc CN3-D1 hoặc CN3-P bị mất kết nối

Các giắc CN3-D1 và CN3-P của bộ điều khiển nâng hạ có thể bị lỏng hoặc không được cắm đúng vị trí, khiến đường truyền thông giữa hai bộ điều khiển bị gián đoạn.

3. Cài đặt công tắc DIP không chính xác

Công tắc DIP trên một trong các bộ điều khiển có thể được cài đặt sai. Điều này khiến bộ điều khiển không được hệ thống nhận diện đúng và phát sinh lỗi truyền thông.

4. Dây điện giữa các bộ biến tần bị hỏng

Bó dây liên quan đến giắc CN3-D1 và CN3-P giữa các bộ biến tần có thể bị:

  • Đứt mạch.
  • Lỏng đầu cos.
  • Tiếp xúc chập chờn.
  • Hư hỏng lớp cách điện.
  • Oxy hóa chân giắc.

5. Bộ điều khiển bị hỏng

Nếu giắc điện, dây dẫn và cài đặt DIP đều bình thường, nguyên nhân có thể nằm ở:

  • Bộ điều khiển di chuyển bên phải Travel (R).
  • Bộ điều khiển nâng hạ Cargo Handling.

Quy trình kiểm tra và sửa lỗi ERR-5081

Trước khi sửa chữa, cần đỗ xe ở vị trí bằng phẳng, hạ càng xuống sát mặt đất, kéo phanh tay và tắt khóa điện. Không tự ý đo kiểm hoặc tháo bộ điều khiển khi chưa có kiến thức về hệ thống điện xe nâng.

Bước 1: Kiểm tra giắc và chân giắc của các bộ điều khiển

Kiểm tra toàn bộ giắc cắm và chân giắc tại:

  • Bộ điều khiển di chuyển bên phải Travel (R).
  • Giắc CN3-D1 của bộ điều khiển nâng hạ.
  • Giắc CN3-P của bộ điều khiển nâng hạ.

Cần xác nhận các giắc không bị tuột, ngắt kết nối hoặc lỏng chân tiếp xúc.

Nếu phát hiện giắc bị lỏng, hãy vệ sinh chân giắc và cắm lại chắc chắn. Đồng thời kiểm tra xem chân giắc có bị cong, tụt vào bên trong hoặc oxy hóa hay không.

Bước 2: Kiểm tra cài đặt công tắc DIP

Kiểm tra và điều chỉnh lại cài đặt công tắc DIP trên từng bộ điều khiển.

Công tắc DIP phải được đặt đúng theo cấu hình của từng bộ điều khiển và phiên bản xe. Không nên tự ý thay đổi vị trí công tắc khi chưa có thông số kỹ thuật tương ứng.

Sau khi điều chỉnh, kiểm tra lại để bảo đảm công tắc đã nằm hoàn toàn ở đúng vị trí.

Bước 3: Kiểm tra dây điện CN3-D1 và CN3-P giữa các bộ biến tần

Kiểm tra các bó dây liên quan đến giắc CN3-D1 và CN3-P nằm giữa các bộ biến tần.

Cần kiểm tra:

  • Dây có bị đứt hay không.
  • Đầu nối có bị lỏng không.
  • Dây có bị cọ xát hoặc kẹp vào khung xe không.
  • Chân giắc có bị cháy, oxy hóa hoặc tiếp xúc kém không.
  • Đường dây có bị chập hoặc mất liên tục không.

Nếu phát hiện dây điện bị hư hỏng, cần sửa chữa hoặc thay thế dây đúng quy cách. Không nên nối dây tạm bợ vì có thể khiến lỗi truyền thông CAN tái xuất hiện.

Bước 4: Kiểm tra và thay thế bộ điều khiển

Nếu giắc cắm, chân giắc, công tắc DIP và dây điện đều bình thường nhưng mã ERR-5081 vẫn còn, tài liệu yêu cầu kiểm tra và thay thế một trong hai bộ phận:

  1. Bộ điều khiển di chuyển bên phải Travel (R) controller.
  2. Bộ điều khiển nâng hạ Cargo Handling controller.

Việc xác định chính xác bộ điều khiển nào bị hỏng cần được thực hiện bởi kỹ thuật viên có thiết bị đo và tài liệu sửa chữa phù hợp. Không nên thay cả hai bộ điều khiển khi chưa kiểm tra loại trừ từng bộ phận.

Cách xóa lỗi ERR-5081 trên xe nâng Komatsu

Theo hướng dẫn trong tài liệu, cách đặt lại lỗi như sau:

  1. Tắt khóa điện về vị trí OFF.
  2. Chờ hệ thống ngắt hoàn toàn.
  3. Bật lại khóa điện.
  4. Quan sát màn hình và kiểm tra hoạt động của xe.

Nếu nguyên nhân đã được xử lý, mã lỗi có thể không xuất hiện trở lại. Nếu chỉ tắt và bật khóa điện mà chưa sửa giắc, dây điện hoặc bộ điều khiển, lỗi ERR-5081 có thể tiếp tục tái diễn.

Bảng tóm tắt kiểm tra lỗi ERR-5081

Thứ tựHạng mục kiểm traPhương án xử lý
1Giắc và chân giắc bộ điều khiển Travel (R)Cắm lại chắc chắn, xử lý chân giắc lỏng
2Giắc CN3-D1 và CN3-PKiểm tra mất kết nối, lỏng hoặc oxy hóa
3Công tắc DIP của từng bộ điều khiểnĐiều chỉnh đúng cấu hình
4Bó dây CN3-D1 và CN3-P giữa các biến tầnSửa chữa hoặc thay dây bị hỏng
5Bộ điều khiển Travel (R)Kiểm tra, thay thế nếu hỏng
6Bộ điều khiển nâng hạKiểm tra, thay thế nếu hỏng
7Xóa lỗiTắt khóa điện về OFF rồi bật lại

Lưu ý an toàn khi sửa lỗi ERR-5081

ERR-5081 liên quan đến đường truyền thông và các bộ điều khiển điện tử quan trọng. Trong quá trình sửa chữa cần lưu ý:

  • Hạ càng nâng xuống đất trước khi kiểm tra.
  • Tắt khóa điện và ngắt nguồn theo đúng quy trình an toàn.
  • Không rút hoặc cắm giắc khi hệ thống đang có điện.
  • Không đấu tắt công tắc tơ chính.
  • Không tự ý thay đổi cài đặt DIP khi chưa xác định đúng thông số.
  • Không dùng phương pháp nối dây tạm thời trên đường truyền thông.
  • Không thay bộ điều khiển chỉ dựa trên việc tắt khóa điện nhưng lỗi không hết.

Nếu xe mất đồng thời chức năng di chuyển, nâng hạ và trợ lực lái, cần dừng sử dụng cho đến khi nguyên nhân được xử lý.

Câu hỏi thường gặp về lỗi ERR-5081

Lỗi ERR-5081 có khiến xe không di chuyển được không?

Có. Tài liệu ghi nhận xe có thể không hoạt động ở các chức năng di chuyển, nâng hạ và trợ lực lái HPS do công tắc tơ chính không đóng.

Tắt khóa điện có xóa được lỗi ERR-5081 không?

Tài liệu hướng dẫn đặt lại bằng cách tắt khóa điện về OFF. Tuy nhiên, nếu dây truyền thông, giắc cắm hoặc bộ điều khiển vẫn bị lỗi thì mã ERR-5081 sẽ xuất hiện trở lại.

Có cần thay ngay bộ điều khiển khi xe báo ERR-5081 không?

Không. Trước tiên phải kiểm tra giắc bộ điều khiển Travel (R), giắc CN3-D1, CN3-P, cài đặt DIP và bó dây giữa các bộ biến tần. Chỉ kiểm tra hoặc thay bộ điều khiển sau khi những hạng mục này đều bình thường.

Lỗi này áp dụng cho những model xe nào?

Nội dung trong bài áp dụng cho xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12.

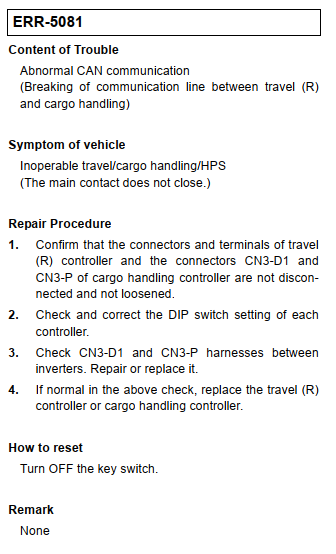

Tài liệu hãng Komatsu sửa lỗi ERR-5081


Kết luận

Lỗi ERR-5081 xe nâng điện Komatsu là lỗi truyền thông CAN bất thường giữa bộ điều khiển di chuyển bên phải và bộ điều khiển nâng hạ. Quy trình xử lý cần bắt đầu từ việc kiểm tra giắc cắm, chân giắc, cài đặt công tắc DIP và dây CN3-D1, CN3-P. Nếu toàn bộ đường dây và kết nối đều bình thường, kỹ thuật viên mới tiến hành kiểm tra bộ điều khiển Travel (R) hoặc bộ điều khiển nâng hạ.

Việc kiểm tra đúng thứ tự sẽ giúp xác định chính xác nguyên nhân, tránh thay nhầm bộ điều khiển và hạn chế tình trạng lỗi ERR-5081 tái xuất hiện.
