SƠ ĐỒ MẠCH ĐIỆN XE NÂNG: CÁCH ĐỌC, KIỂM TRA VÀ ỨNG DỤNG

Khi xe nâng gặp sự cố điện, việc thiếu tài liệu kỹ thuật hoặc không biết cách đọc sơ đồ mạch điện xe nâng khiến quá trình chẩn đoán kéo dài, tốn kém và tiềm ẩn rủi ro mất an toàn. Bài viết dưới đây của XE NÂNG BẮC TRUNG NAM sẽ hướng dẫn chi tiết cách đọc, các bộ phận cần kiểm tra đến ứng dụng thực tế, giúp bạn làm chủ hệ thống điện xe nâng một cách bài bản.

Sơ đồ mạch điện xe nâng thể hiện mối liên kết giữa các bộ phận trên xe

Giới thiệu về sơ đồ mạch điện xe nâng

Sơ đồ mạch điện xe nâng là bản thiết kế tổng thể thể hiện toàn bộ các hệ thống điện trên xe và cách chúng liên kết, phối hợp với nhau để đảm bảo hiệu suất vận hành. Khi nắm rõ từng hệ thống, người vận hành và kỹ thuật viên có thể chủ động trong công tác bảo trì, phát hiện sự cố và tối ưu hóa hiệu quả sử dụng thiết bị. Dưới đây là chi tiết các hệ thống điện chính cần nắm vững.

1. Sơ đồ hệ thống điều khiển

Bộ điều khiển điện tử (ECM) là trung tâm điều phối toàn bộ hoạt động của động cơ xe nâng. ECM tiếp nhận dữ liệu liên tục từ cảm biến chân ga, cảm biến góc quay trục khuỷu, trục cam và lưu lượng không khí nạp vào, từ đó điều chỉnh tỷ lệ nhiên liệu và thời điểm đánh lửa phù hợp với từng chế độ vận hành. Các cảm biến gia tốc và lưu lượng khí có nhiệm vụ ghi nhận lực tác động từ chân ga và thể tích khí đi vào buồng đốt, cho phép ECM phản ứng tức thì với mọi thay đổi. Song song đó, cảm biến vị trí và OPS theo dõi góc quay của trục cam và trục khuỷu, bảo đảm động cơ vận hành nhịp nhàng và chính xác trong suốt quá trình hoạt động.

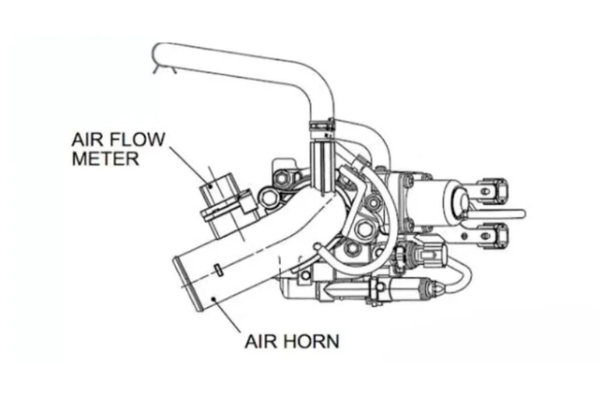

Sơ đồ hệ thống điều khiển

2. Sơ đồ béc phun

Hệ thống béc phun có chức năng kiểm soát lượng nhiên liệu đưa vào buồng đốt nhằm tối ưu hiệu suất của động cơ. Các kim phun được bố trí trên đường ống nạp, hoạt động theo từng chu kỳ độc lập dưới sự điều phối của ECM, giúp cân đối lượng nhiên liệu phù hợp với tải trọng và điều kiện vận hành thực tế.

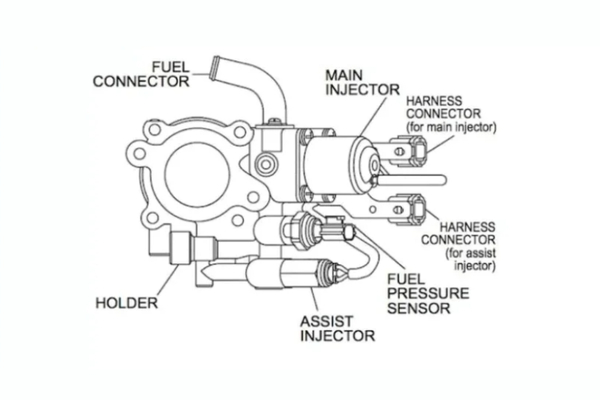

Sơ đồ béc phun

3. Sơ đồ bướm ga

Bướm ga đóng vai trò điều tiết lưu lượng không khí nạp vào buồng đốt, đảm bảo hỗn hợp khí-nhiên liệu đạt tỷ lệ tối ưu. Van tiết lưu được ECM điều khiển đóng-mở linh hoạt tùy theo nhu cầu vận hành, giúp động cơ phản hồi nhanh và vận hành ổn định.

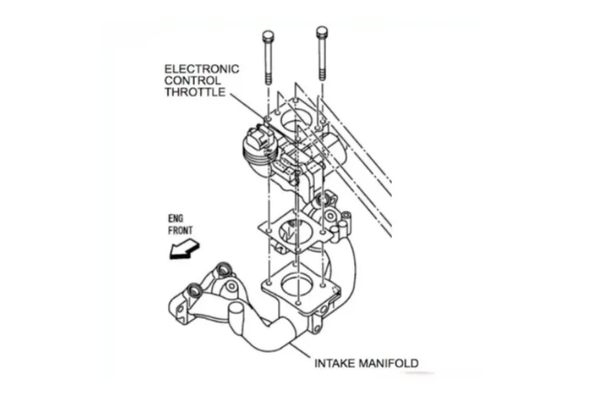

Sơ đồ bướm ga

4. Sơ đồ cuộn dây đánh lửa

Cuộn dây đánh lửa có nhiệm vụ tạo ra điện áp cao để kích hoạt tia lửa điện, đốt cháy hỗn hợp nhiên liệu trong buồng đốt. Hệ thống bao gồm cuộn sơ cấp và cuộn thứ cấp, phối hợp tạo dòng điện cao áp dẫn truyền đến bugi qua dây cao áp. Transistor tích hợp trong hệ thống giúp duy trì quá trình đánh lửa ổn định, hỗ trợ khởi động nhanh và vận hành bền bỉ.

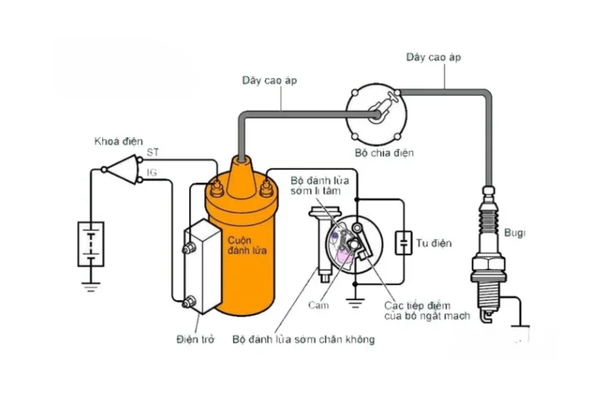

Sơ đồ cuộn dây đánh lửa

Hướng dẫn cách đọc sơ đồ mạch điện xe nâng

Kỹ năng đọc sơ đồ mạch điện xe nâng là nền tảng giúp kỹ thuật viên nắm bắt nguyên lý hoạt động của thiết bị và xử lý sự cố điện một cách có hệ thống. Dưới đây là các bước tiếp cận cơ bản giúp bạn làm chủ sơ đồ mạch điện xe nâng một cách hiệu quả.

Nhận diện ký hiệu điện cơ bản

Bước đầu tiên là làm quen với hệ thống ký hiệu điện tiêu chuẩn xuất hiện trên sơ đồ, bao gồm: nguồn điện, cầu chì, rơ-le, công tắc, motor, cảm biến và các đèn tín hiệu. Mỗi ký hiệu đại diện cho một linh kiện cụ thể trong hệ thống, việc hiểu đúng ký hiệu là điều kiện tiên quyết để đọc chính xác toàn bộ sơ đồ.

Xác định nguồn cấp và đường mass

Sau khi nắm ký hiệu, bước tiếp theo là xác định vị trí nguồn cấp điện dương và đường mass (cực âm) trên sơ đồ. Việc làm rõ điểm khởi đầu và điểm kết thúc của dòng điện giúp người đọc theo dõi chính xác chiều đi của điện áp, tránh nhầm lẫn khi thực hiện đo đạc hoặc kiểm tra thực tế.

Phân tích luồng tín hiệu điều khiển

Bước quan trọng tiếp theo là truy xuất đường truyền tín hiệu từ thiết bị đầu vào như công tắc, tay điều khiển hoặc bộ xử lý trung tâm đến các thiết bị chấp hành như motor hoặc van điện từ. Hiểu rõ luồng tín hiệu giúp xác định mạch nào điều khiển chức năng nào, từ đó dễ dàng khoanh vùng vị trí xảy ra lỗi khi thiết bị gặp sự cố.

Cách đọc sơ đồ để khoanh vùng lỗi nhanh

Khi xe nâng phát sinh sự cố, cách tiếp cận hiệu quả là lần theo sơ đồ mạch điện từng đoạn, bắt đầu từ nguồn điện qua thiết bị bảo vệ đến mạch điều khiển, rồi đến mạch động lực. Trình tự kiểm tra có hệ thống này giúp xác định nguyên nhân cốt lõi nhanh hơn, giảm đáng kể thời gian ngừng máy và chi phí sửa chữa.

Các bộ phận cần kiểm tra trên hệ thống mạch điện xe nâng

Mỗi bộ phận trong hệ thống điện đều giữ vai trò riêng biệt, ảnh hưởng trực tiếp đến hiệu suất và mức độ an toàn của xe nâng. Kiểm tra định kỳ là biện pháp chủ động nhất để phát hiện sớm dấu hiệu bất thường và ngăn ngừa sự cố nghiêm trọng. Dưới đây là các bộ phận cần được ưu tiên kiểm tra thường xuyên:

Dây dẫn nguồn điện: Rà soát toàn bộ dây dẫn để phát hiện vị trí hở cách điện hoặc hư hỏng vật lý. Bất kỳ dấu hiệu bất thường nào cũng cần được xử lý ngay để loại trừ nguy cơ chập điện.
Ổ khóa nguồn: Kiểm tra tính chắc chắn và độ chính xác khi chuyển chế độ, đảm bảo ổ khóa không bị lỏng, trơn hay lạc chế độ trong quá trình vận hành.
Nguồn điện dẫn đến khóa nguồn: Xác nhận nguồn điện ổn định và các đầu kết nối được siết chặt, không có hiện tượng tiếp xúc kém hay lỏng lẻo.
Khóa nguồn (dừng khẩn cấp): Kiểm tra khả năng đóng/ngắt chính xác và linh hoạt, đảm bảo dây dẫn liên quan luôn dẫn điện tốt, không có dấu hiệu hư hỏng.
Công tắc điều khiển: Kiểm tra hành trình vận hành trơn tru, không vướng víu. Các dây kết nối cần được kiểm tra định kỳ và thay thế khi có dấu hiệu xuống cấp.
Cảm biến điện: Rà soát toàn bộ dây dẫn đến cảm biến, phát hiện đứt gãy hoặc tiếp xúc kém và xử lý kịp thời để tránh mất tín hiệu điều khiển.
Van điện từ và van thủy lực: Kiểm tra khả năng đóng/mở đúng chu kỳ, đảm bảo không có sự cố ảnh hưởng đến hệ thống điều khiển và thủy lực của xe.

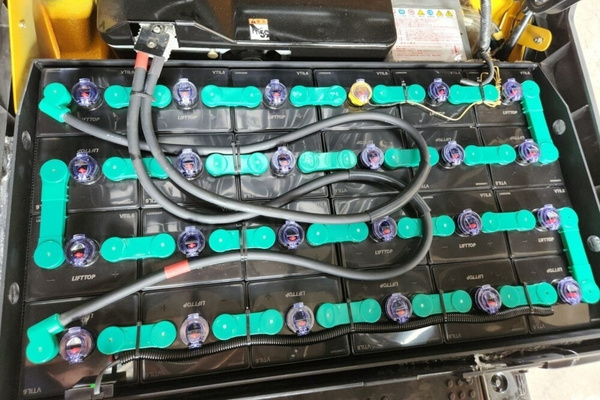

Kiểm tra dây dẫn nguồn điện giúp ngăn ngừa sự cố mạch điện xe nâng

Cách kiểm tra hệ thống mạch điện xe nâng

Để hệ thống điện xe nâng luôn hoạt động đáng tin cậy, cần thực hiện kiểm tra định kỳ theo từng nhóm bộ phận cụ thể. Quy trình kiểm tra được chia thành ba nhóm chính dưới đây.

Kiểm tra bình điện xe nâng

Trong quá trình kiểm tra và nạp điện, không đậy nắp hộp bình để đảm bảo thông thoáng khí. Kiểm tra mức nước cất trong từng hộc bình, bảo đảm phân bổ đồng đều và đầy đủ theo tiêu chuẩn. Đo tỷ trọng dung dịch điện phân, duy trì ở mức 1,28 g/ml để bảo toàn hiệu suất của bình. Nhiệt độ bình trong suốt quá trình nạp không được vượt ngưỡng 50°C nhằm tránh quá tải nhiệt. Sau khi nạp xong, đóng nắp và vệ sinh sạch sẽ các bộ phận liên quan. Lưu ý hạn chế nạp điện tại khu vực có nguồn nhiệt hay tia lửa để đảm bảo an toàn.

Kiểm tra hệ thống truyền động di chuyển và động cơ thủy lực

Hệ thống truyền động và động cơ thủy lực là hai bộ phận cốt lõi quyết định khả năng vận hành của xe nâng. Cần theo dõi sát các biểu hiện bất thường như tiếng kêu lạ hoặc rung động khác thường trong quá trình hoạt động.

Khi phát hiện vấn đề, cần dừng hoạt động xe ngay và tiến hành kiểm tra, sửa chữa. Đặc biệt, nếu ổ trục hoặc cụm truyền động có dấu hiệu hư hỏng, cần thay thế kịp thời để tránh hư hỏng lan sang các bộ phận khác và đảm bảo an toàn vận hành.

Kiểm tra các bộ phận khác của xe nâng

Bên cạnh hệ thống điện và động cơ, nhiều bộ phận cơ học khác cũng ảnh hưởng trực tiếp đến an toàn và hiệu suất tổng thể của xe nâng:

Vành đai động cơ: Kiểm tra vết nứt hoặc mài mòn, thay thế ngay nếu phát hiện hư hỏng.
Hệ thống ống xả: Rà soát lỗ thủng hoặc vết nứt và xử lý kịp thời để tránh rò rỉ khí thải.
Lốp xe: Kiểm tra độ mòn và tình trạng bề mặt; thay lốp mới khi phát hiện nứt hoặc mòn vượt mức cho phép để đảm bảo độ bám đường.
Xylanh và bàn đạp ly hợp: Kiểm tra dấu hiệu uốn cong, rò rỉ hoặc hư hỏng cơ học, thay thế bộ phận bị sự cố kịp thời.
Hệ thống thủy lực: Kiểm tra toàn bộ đường ống và khớp nối để phát hiện rò rỉ dầu, đảm bảo áp suất hệ thống ổn định và các bộ phận liên quan hoạt động đúng thông số.

Ứng dụng sơ đồ mạch điện xe nâng trong thực tế

Sơ đồ mạch điện xe nâng không đơn thuần là tài liệu lưu trữ mà là công cụ kỹ thuật thiết thực, hỗ trợ kỹ thuật viên chẩn đoán và xử lý sự cố một cách chính xác, có căn cứ. Áp dụng đúng sơ đồ giúp rút ngắn thời gian sửa chữa, giảm thiểu sai sót và nâng cao chất lượng bảo trì tổng thể.

Chẩn đoán nhanh các lỗi điện thường gặp: Dựa trên sơ đồ mạch điện xe nâng, kỹ thuật viên có thể nhanh chóng xác định khu vực mạch liên quan khi xe gặp sự cố như không khởi động được, mất khả năng di chuyển, không nâng hạ hoặc mất tín hiệu điều khiển. Việc đối chiếu triệu chứng lỗi với sơ đồ giúp khoanh vùng mạch cần kiểm tra chính xác ngay từ đầu.
Hỗ trợ kiểm tra và đo đạc chính xác: Sơ đồ mạch chỉ rõ vị trí các điểm đo điện áp, cầu chì, rơ-le và đầu cắm cần kiểm tra. Nhờ đó, kỹ thuật viên thực hiện đo điện trở, điện áp hay kiểm tra thông mạch đúng vị trí quy định, tránh kiểm tra lan man, tiết kiệm thời gian và giảm nguy cơ bỏ sót vị trí lỗi.
Thay thế linh kiện đúng vị trí và đúng chức năng: Khi cần thay thế linh kiện, sơ đồ mạch điện xe nâng cung cấp đầy đủ thông tin về linh kiện cần thay, chức năng của nó trong mạch và mối liên kết với các bộ phận xung quanh. Điều này giúp kỹ thuật viên tránh lắp sai vị trí, đấu nhầm cực hoặc thay thế không cần thiết, qua đó tiết kiệm chi phí và thời gian.
Hạn chế rủi ro và nâng cao an toàn sửa chữa: Thực hiện sửa chữa theo đúng sơ đồ mạch điện xe nâng giúp người thợ nhận biết rõ các đường nguồn, điểm ngắt mạch và mạch bảo vệ. Từ đó, hạn chế tối đa nguy cơ chập điện, hư hỏng dây chuyền hoặc mất an toàn lao động trong suốt quá trình can thiệp kỹ thuật.

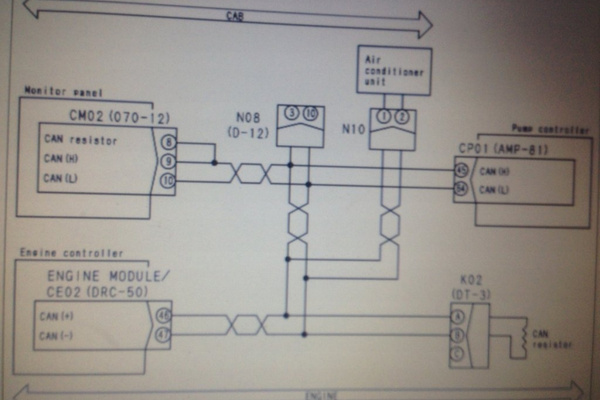

Áp dụng đúng sơ đồ mạch điện xe nâng giúp kỹ thuật viên chẩn đoán nhanh, đo đạc chính xác

Nắm vững sơ đồ mạch điện xe nâng là nền tảng kỹ thuật không thể thiếu với bất kỳ kỹ thuật viên hay bộ phận bảo trì nào. Doanh nghiệp đầu tư vào đào tạo kỹ năng đọc sơ đồ và xây dựng quy trình kiểm tra bài bản sẽ giảm thiểu đáng kể thời gian chết của thiết bị và chi phí sửa chữa phát sinh. Nếu bạn cần tư vấn kỹ thuật chuyên sâu hoặc hỗ trợ bảo trì, sửa chữa xe nâng, XE NÂNG BẮC TRUNG NAM luôn sẵn sàng hỗ trợ với đội ngũ chuyên gia giàu kinh nghiệm thực tế.
